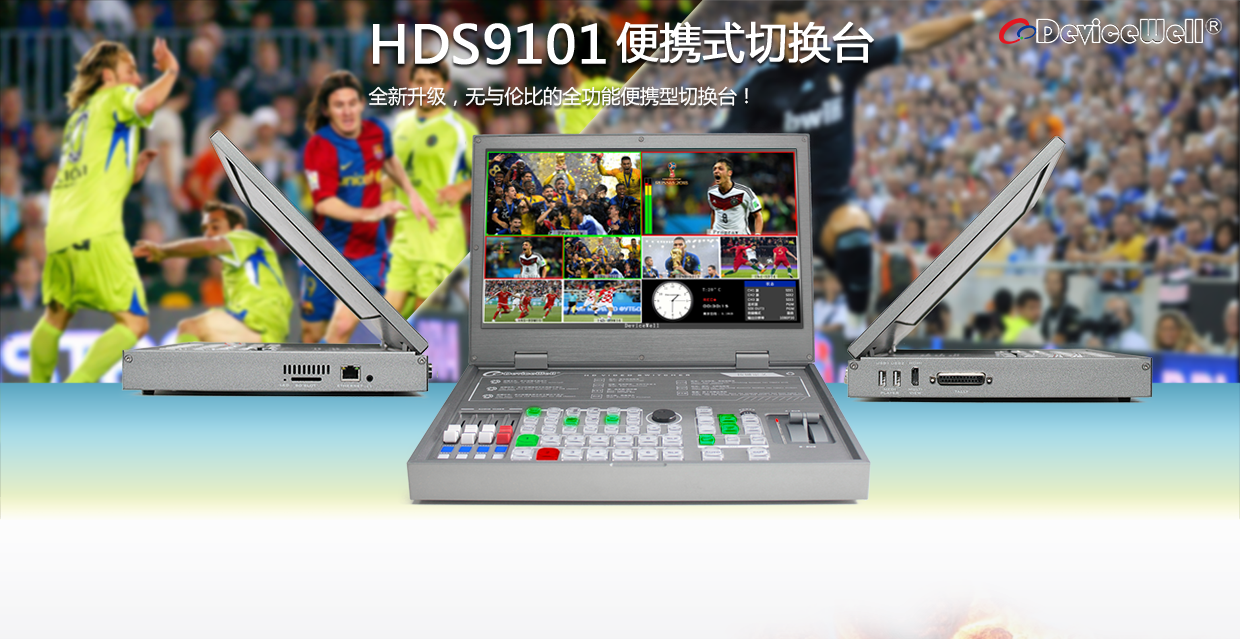

HDS9101(便携式切换台)

Posted in HDS

中帝威(devicewell)

全新HDS9101便携式切换台闪亮登场,先进的制作切换台能为您带来精彩的多机位现场制作!SD、HD或Ultra HD视频格式输入自适应,并且直接录制PGM直播,内置媒体播放器可现场加载各类图片或视频素材,打造出激动人心的现场制作。

便携式切换台
便携式切换台

小机身、性能差?

NO!NO!NO!

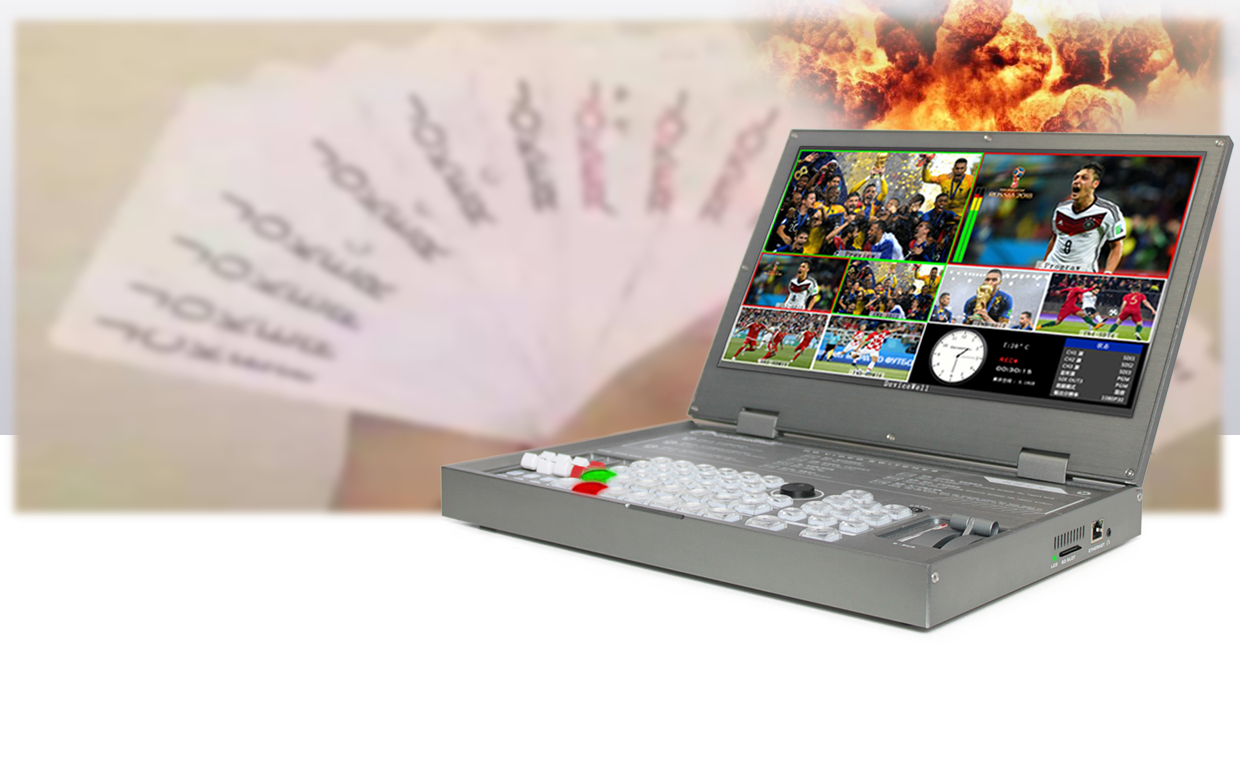

一款带显示屏和控制面板的现场制作切换台!

HDS9101便携式切换台,是中帝威一款金典切换台,采用便携式一体化设计,全铝合金外壳,体积小重量轻,在小巧的体积内集成了包括液晶显示屏、调音台、T型转场推子、以及多个功能按键。其中多个视频接口更是显得HDS9101性能强大!4路广播级SDI与2路DVI/VGA/HDMI/USB输入,共计6路视频信号,可满足各种场合的现场制作需求。

HDS9101支持SDI内嵌音频+外部模拟音频,混合处理后,可嵌入到输出的SDI信号中,也可从模拟端口输出。内置USB多媒体播放器,支持视频、图片,可通过控制面板进行快捷控制。所有输入信号的分辨率自动适应,输出信号分辨率可按需求选择,相当灵活。HDS9101内置录像功能,对于广播电视、户外体育赛事、学校课件制作等视频切换需求,HDS9101的功能完全可以满足。

移动导播应用场景

应用场景

HDS9101可现场制作专业的HD电视节目!

功能强大的便携式切换台



功能特性

精彩的活动需要,更强的切换台

  • 便携式一体化设计
  • 全铝合金机身,流线型设计,强度高,重量轻
  • 集成15.6寸全高清液晶显示屏,现场多画面预监
  • 支持SD/HD/3G信号格式
  • 4路SDI,输入分辨率自适应
  • 3路SDI/2路HDMI直播PGM输出,1路HDMI多画面预监输出
  • 支持多种预监模式

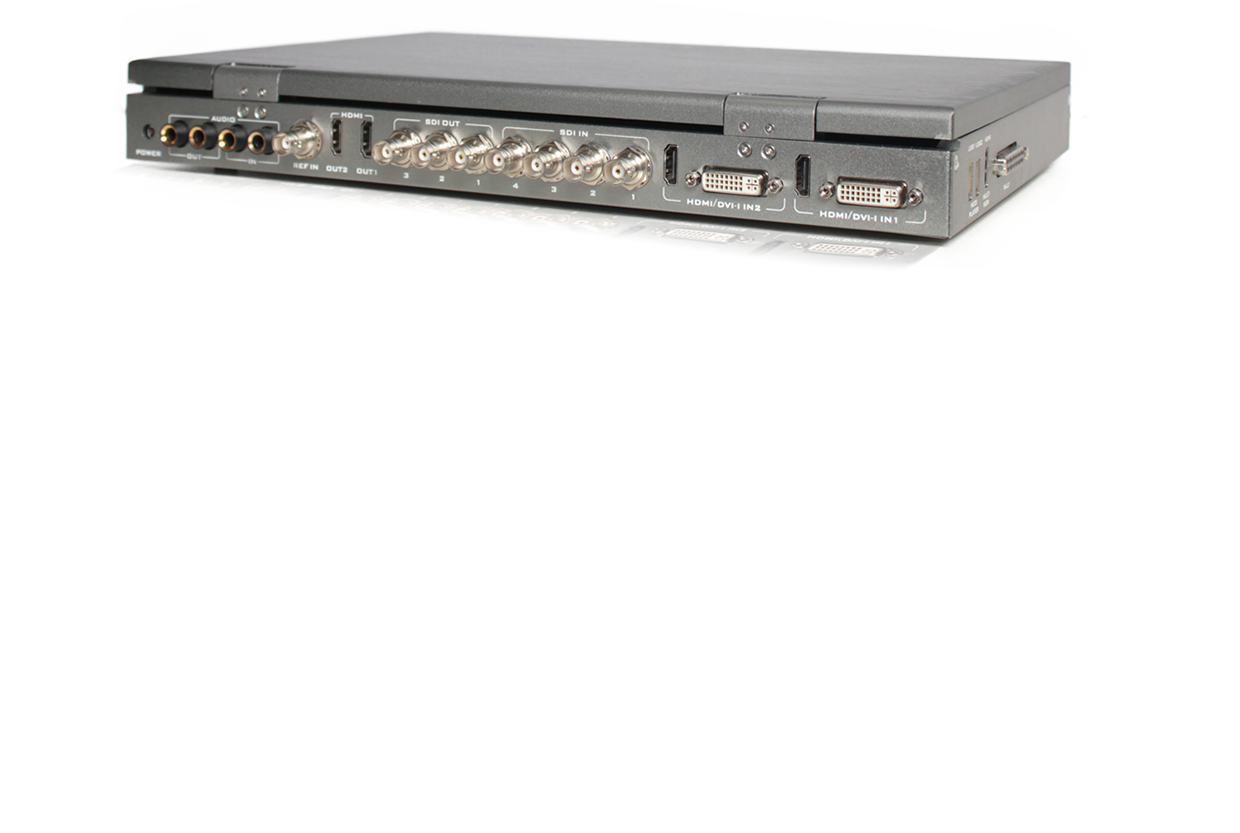

  • 第5路、第6路输入接口丰富,复用HDMI/DVI/VGA/USB视频接口
  • 1路XLR平衡音频输入;1路XLR平衡音频输出;支持SDI音频解嵌,外部音频和SDI/HDMI解嵌音频可任意指派输出,支持音频跟随以及混音切换功能。
  • 支持TALLY连接通话系统
  • 支持PIP功能,子窗口大小、位置可任意调整,边框厚度和颜色可设置
  • 支持SD卡录制PGM画面,录制视频质量可选择
  • 菜单控制集成至多画面显示窗口,可方便对设备的各项参数进行设置和实时显示设备的工作状态
  • 支持RS422接口,支持UMD协议
  • 支持PC软件远程控制及升级
  • 1组KEY,支持亮度键、色度键、图案键;1组DSK,支持叠加图标
  • 支持MIX/FADE/WIPE切换特效;支持CUT硬切、AUTO自动切换及FTB应急切换;切换速率可设置
  • 媒体管理功能,设备内部也可产生彩条等多种测试画面
  • 支持3.5mm音频输出监听任意一路音频

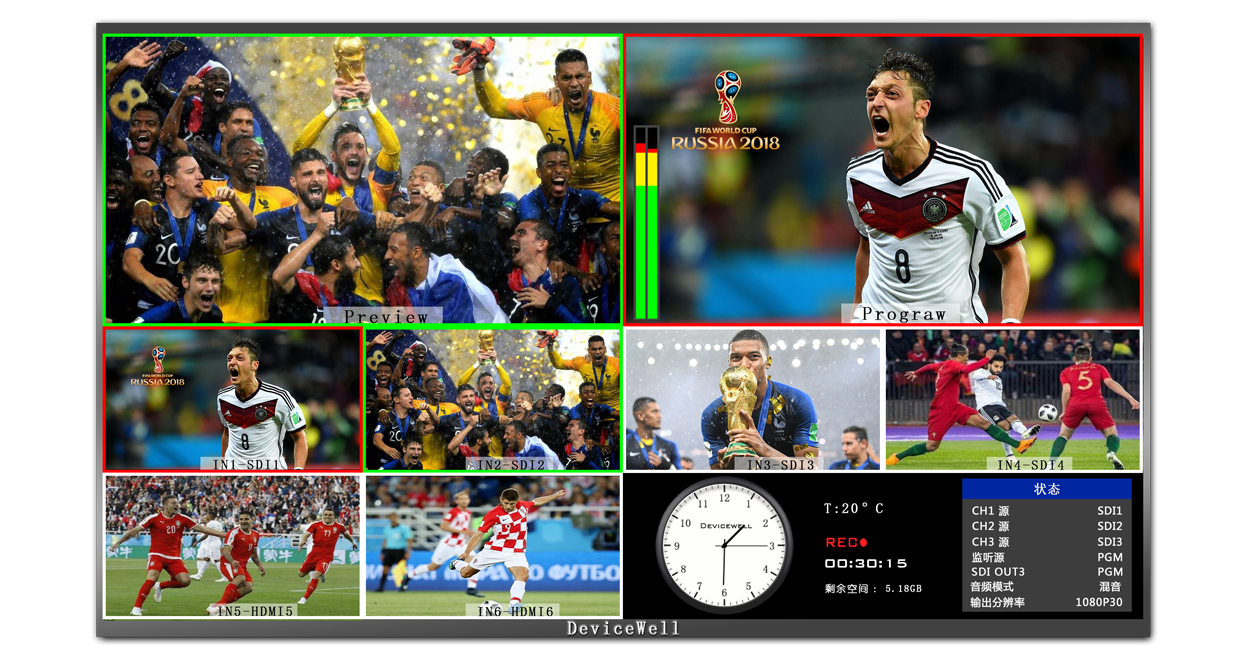

导播台多画面预监

HDS9101支持Multiview 多画面监看

HDS9101制作多机位现场节目时可将多画面分割输出可在一台HDMI电视机上显示多达6路视频信号的画面!因此,您可以在同一台显示器上同时查看到各机位画面,以及Tally提示灯、图文、预监以及最终的节目输出画面。
HDS9101支持机模拟械表盘与数字时钟两种时间显示模式,在设备插入SD卡后还会实时显示SD卡录制状态与SD卡储存空间剩余,让现场制作更加简单。

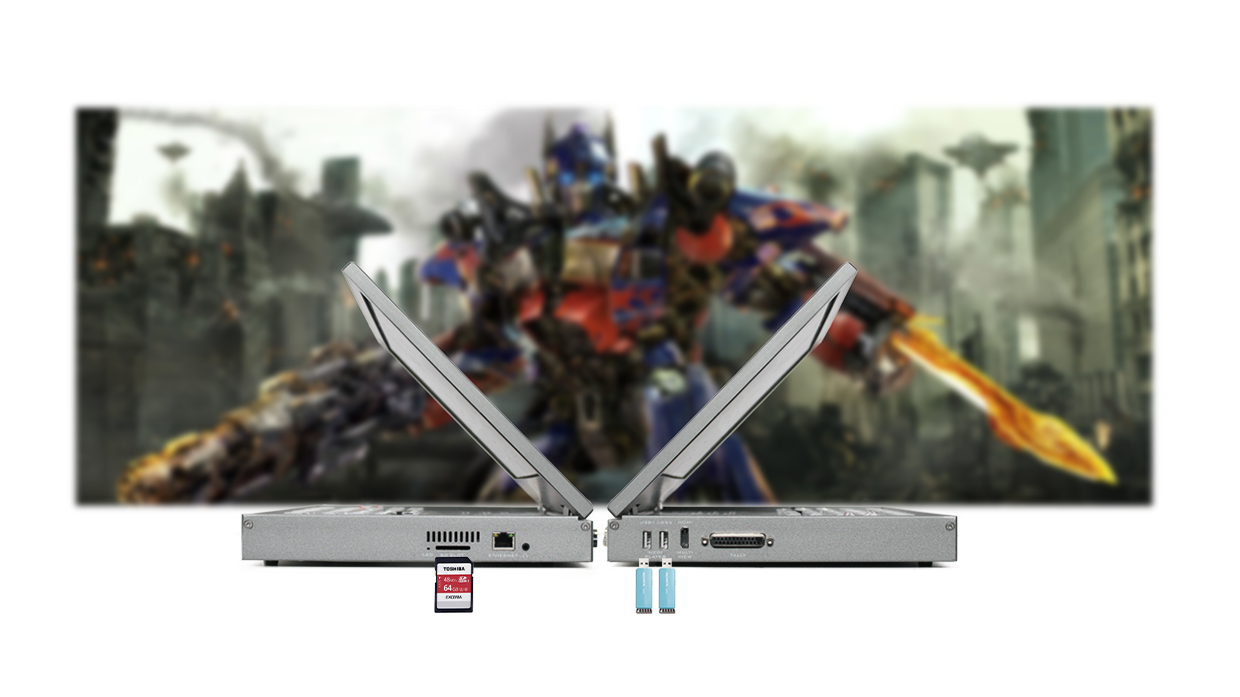

带录制和U盘播放功能的便携式切换台

USB媒体播放器与SD卡录制

HDS9101支持SD卡录制,PGM直播输出一键录制到SD卡,支持MP4格式录制,录制分辨率1080P60

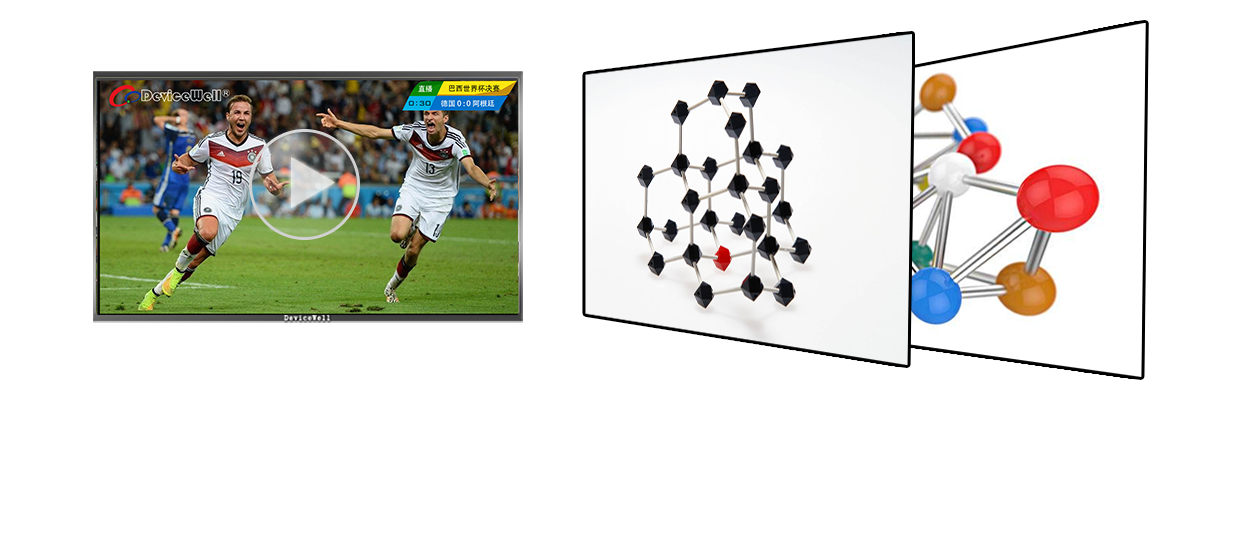

切换台播放视频和图片

支持播放图片、视频

图片播放支持:JPEG、BMP、PNG

视频播放支持: .avi、.mpg、.dat、.vob、.div、.mov、.mkv、.rm、.rmvb、.mp4、.mjpeg、.ts、.trp、.wmv、.asf、.flv

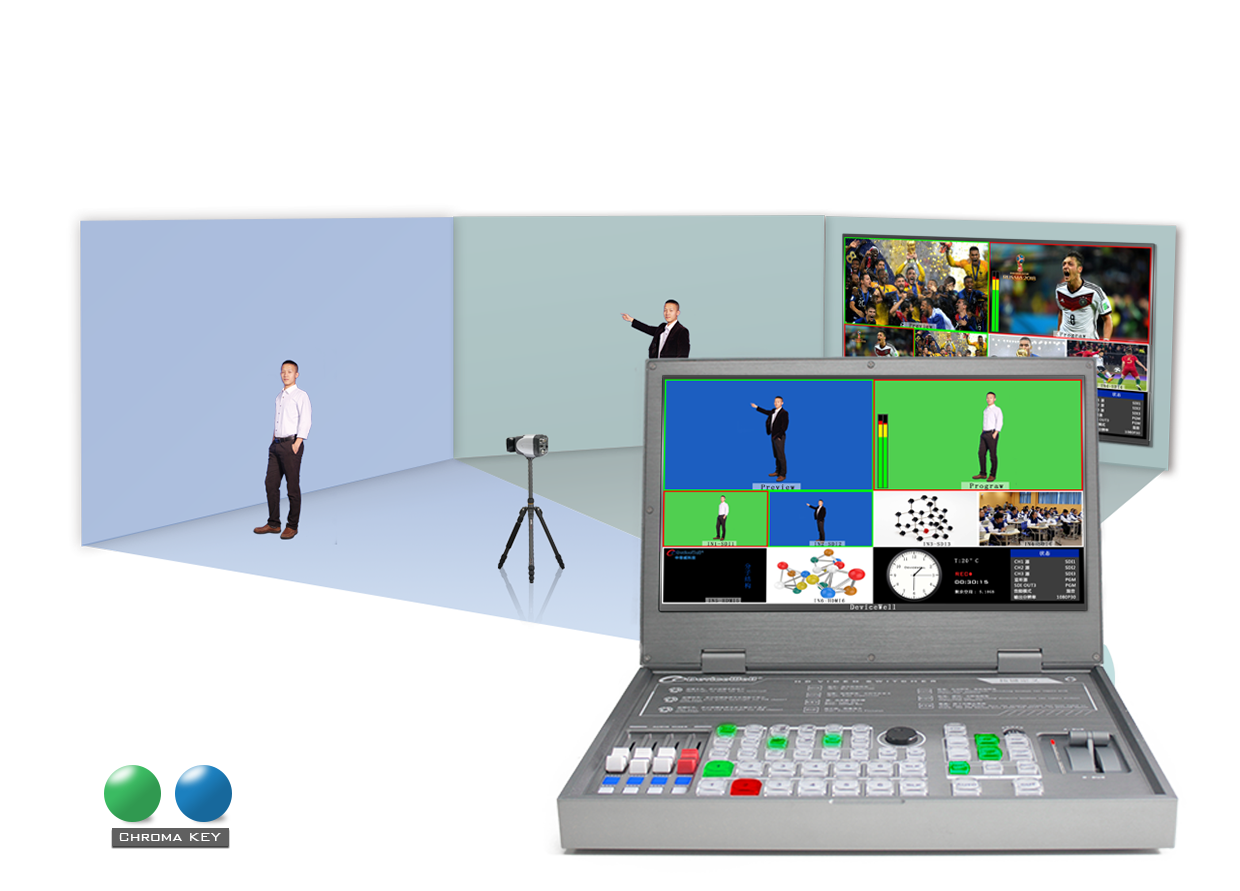

移动导播抠像

KEY抠像

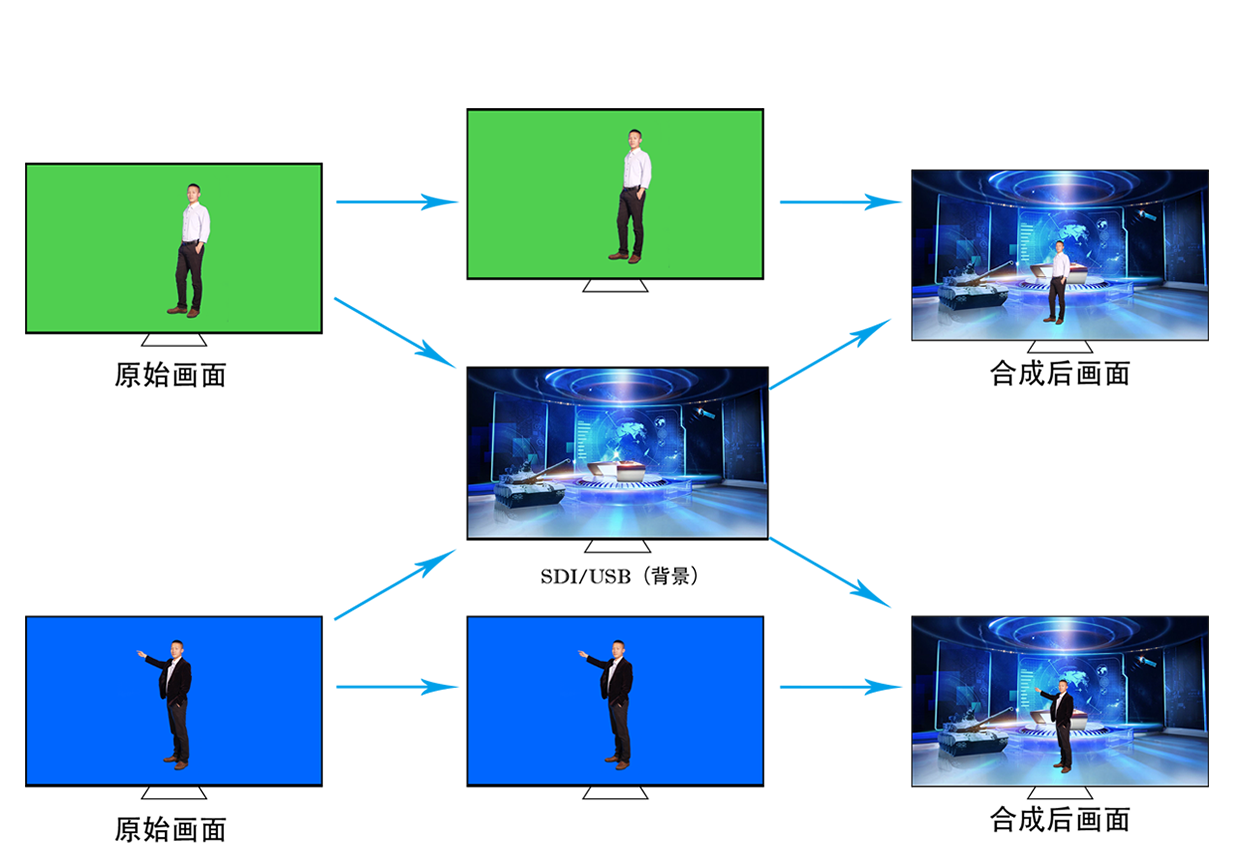

亮度抠像与色度抠像

亮度、色度抠像

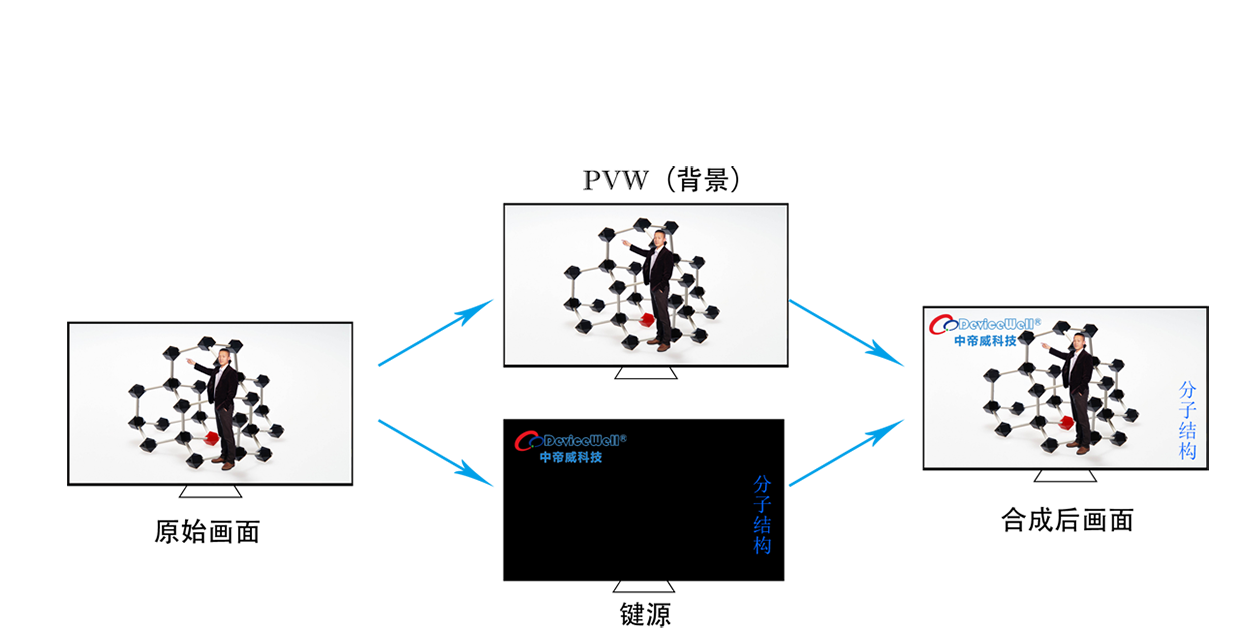

切换台亮度抠像

亮度键

亮度抠像支持动态视频源像与静态源抠像,切换台会扣去黑色部分,保留其他颜色。

切换台亮度抠像

色度键

色度抠像支持动态视频源与静态源抠像,切换台会扣去蓝色或绿色部分,保留其他颜色。

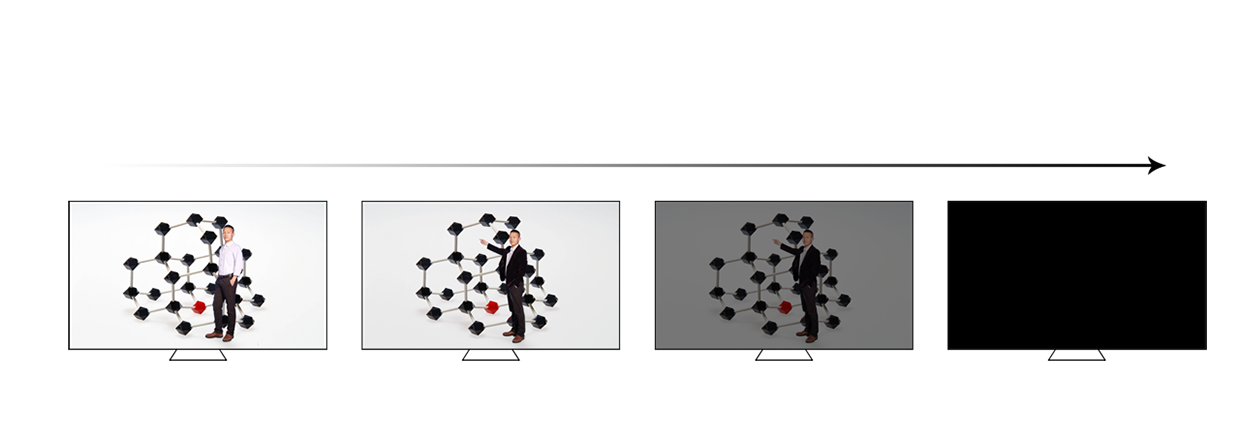

切换台FTB渐黑

应急输出

按下FTB直播画面直接输出黑场

切换台FTB渐黑

无与伦比的特效切换

您可现场选择使用MIX混合、WIPE划像和FADE淡入淡出广播级高品质转场,出色完成画面源之间的切换!转场时长可任意调整,其中划像转场方向支持多达8种!定能助您打造出具备高端水准的精彩节目。

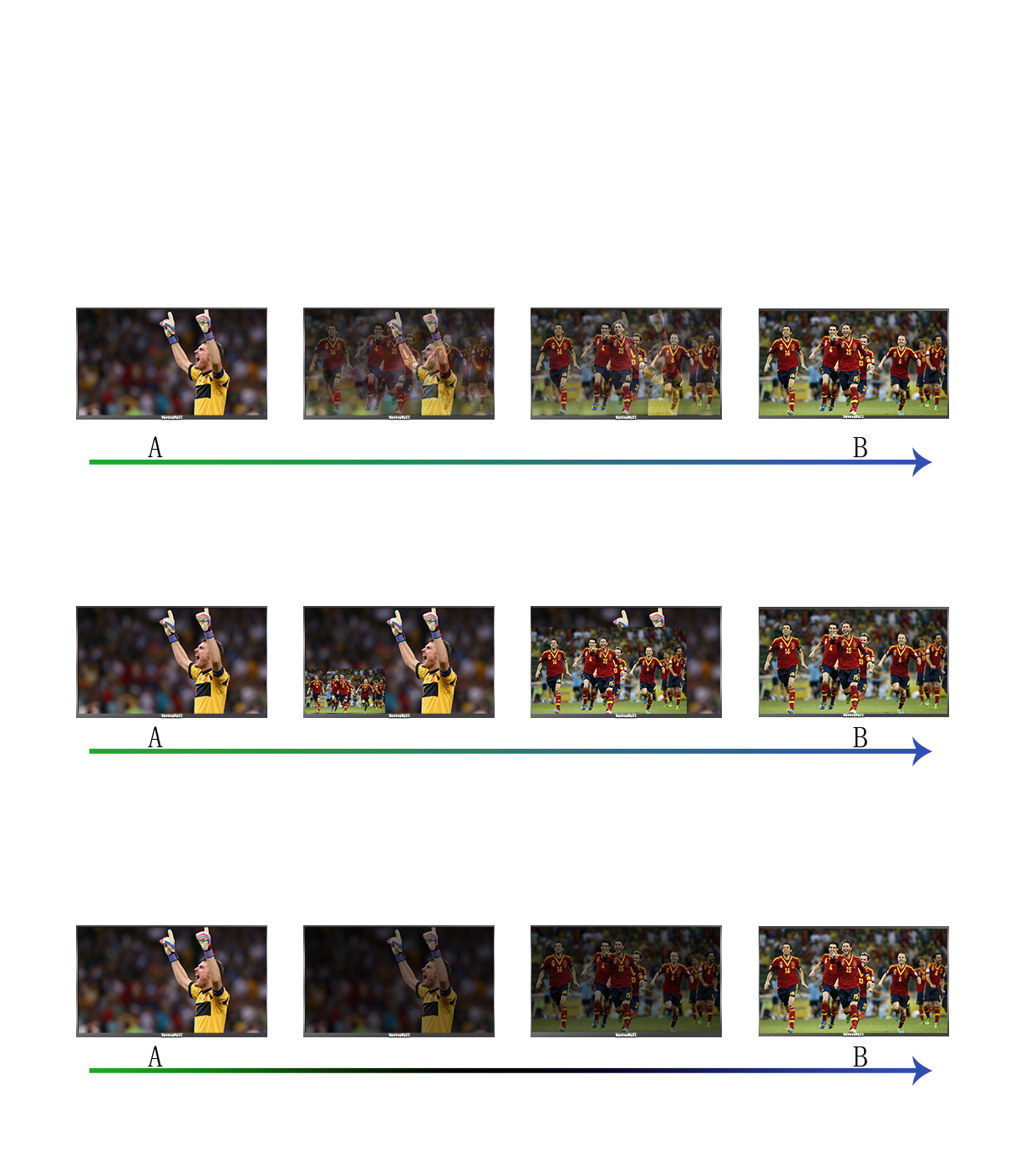

MIX混合特效

MIX混合过渡特效,在A的画面中叠加逐渐叠加B画面,直至转场到最后,画面完全替换为B画面

WIPE划像特效

WIPE划像特效,A画面不变,B画面通过选定的方向逐渐划入;HDS7103支持8个方向的划像转场,可在菜单中进行配置。

FADE淡入淡出特效

FADE淡入淡出特效,A逐渐画面变暗直至完全为黑色,再逐渐由黑色变为B画面。

切换台体育直播应用

体育直播应用
