产品介绍

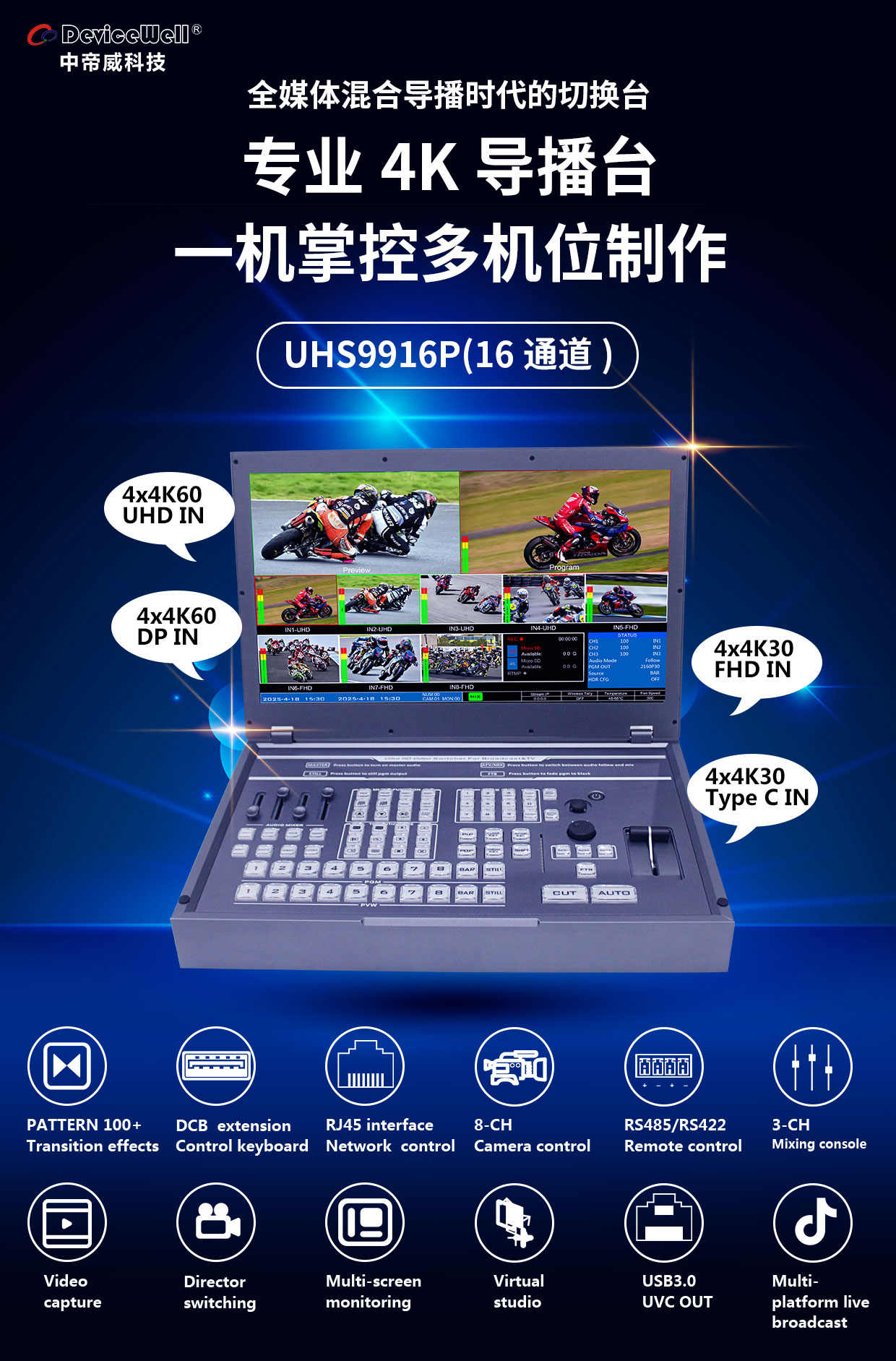

中帝威科技（DeviceWell）广播电视台专用导播切换台UHS9916P，支持4路4K60 UHD+4路4K60 DP +4路4K30 FHD+4路4K30 Type C信号。设备集成HD编码器，最高分辨率支持4K60Hz，向下相容3G等1080P/720P的高清视频信号。内置格式转换器，自适应前端不同视频信号格式输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。

视频信号接口支持4路4K60 UHD+4路4K60 DP +4路4K30 FHD+4路4K30 Type C输入，共16路视频信号输入，4路UHD+2路FHD+1路USB3.0 UVC输出，共7路视频信号输出。

音频信号接口支持1路LINE IN音频输入，1路LINE IN音频输出。

支持DCB控制系统，GPI控制及Tally输出。

可选配H.26x编码模块，也可记录到内置M2固态硬盘或外置固态U盘中。支持TF卡记录PGM画面。

采用高强度铝合金外壳，自带17寸显示屏，携带方便。可适用于广播电视台演播室及外景视频特效切换的需求，对于专业级用户，可通过DCB接口扩展操控键盘。

产品特性

• 便携式一体机身设计                                                                                                                      ·支持4x4K60 UHD+4x4K60 DP +4x4K30FHD+4x4K30 Type C输入
• 金属铝合金材料，强度高重量轻                                                                                                     ·MULTIVIEW输出：1路HDMI +自带LCD
• 单独的PATTERN KEY，可设置各种异形图案，图像的位置、大小、数量可调整                                ·PGM输出：2路4K60 UHD+2路1080P FHD
• 圆形、菱形、扇形、梅花、百叶窗等上百种特效划像                                                                       ·1路LINE OUT输出  1路LINE IN输入
• 自带17 寸液晶显示屏                                                                                                                     ·支持4K HDR
• 工业级机械按键                                                                                                                             ·支持HD音频解嵌
• 霍尔传感器推杆(T-Bar)                                                                                                                  ·支持PIP画中画和POP画外画功能
• 支持RJ45远程控制                                                                                                                         ·支持MIX/FADE切换特效
• 支持DCB控制                                                                                                                                · 支持CUT硬切、AUTO自动切换
• 支持GPI控制                                                                                                                                  ·支持一键画面冻结功能
• 支持TF卡记录PGM画面                                                                                                                  ·设备自带彩条输出画面
• 支持摇杆，摄像机控制                                                                                                                   ·支持一键FTB应急黑场功能
• 支持脚踏板，控制手柄等输入                                                                                                         ·支持亮度键、色度键抠像功能
• 支持3840x2160p60/50/30/25/24，H.264编码                                                                             ·支持RS422接口控制摄像机
• 支持 CBR 固定码率模式                                                                                                                 ·支持设置摄像机预置位
• 支持 High profile 编码                                                                                                                  ·支持PC软件远程升级
• 录制文件格式MP4，支持EDIUS非编软件                                                                                       ·支持音频跟随、混音功能
• 存储设备接口支持M2固态硬盘和U盘录制                                                                                      ·支持DC12V电源输入
• USB接口可接鼠标键盘，用于操作内录系统                                                                                    ·广电标准Tally接口
• UHD/FHD接口输出内录系统的操作界面                                                                                        ·支持图文叠加，台标叠加功能

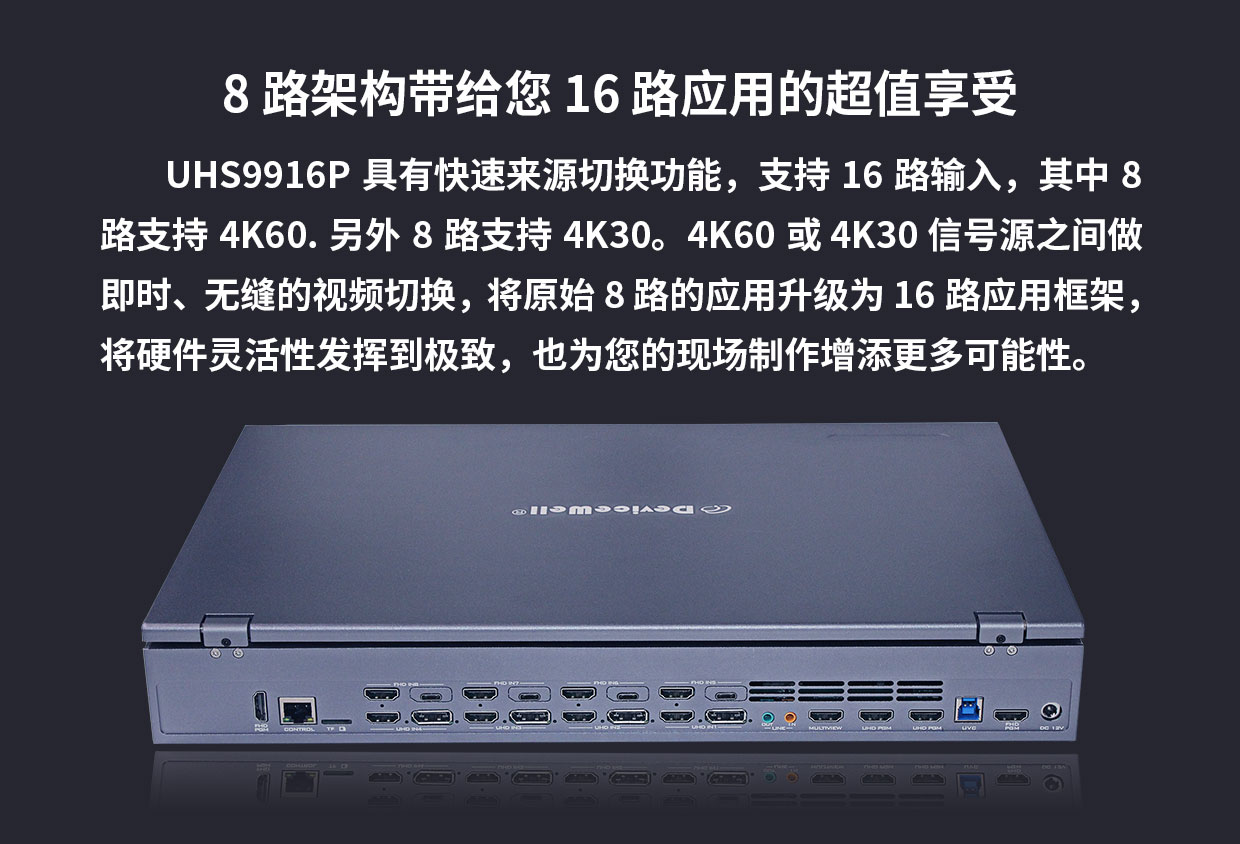

8 路架构带给您 16 路应用的超值享受

UHS9916P具有快速来源切换功能，支持16路输入，其中8路支持4K60.另外8路支持4K30。4K60或 4K30 信号源之间做即时、无缝的视频切换，将原始 8 路的应用升级为 16路应用框架，将硬件灵活性发挥到极致，也为您的现场制作增添更多可能性。

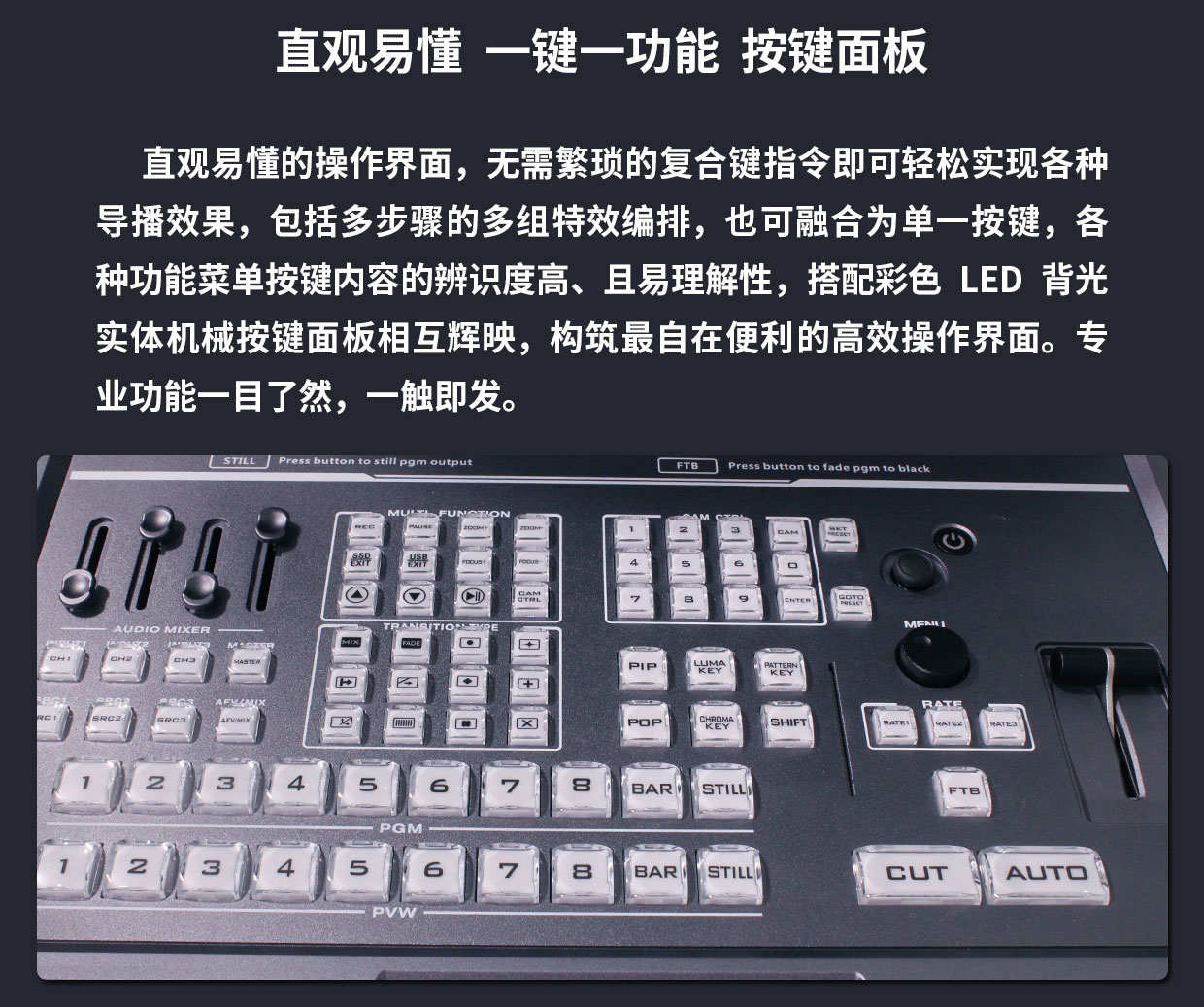

直观易懂  一键一功能  按键面板

直观易懂的操作界面，无需繁琐的复合键指令即可轻松实现各种导播效果，包括多步骤的多组特效编排，也可融合为单一按键，各种功能菜单按键内容的辨识度高、且易理解性，搭配彩色LED背光实体机械按键面板相互辉映，构筑最自在便利的高效操作界面。专业功能一目了然，一触即发。

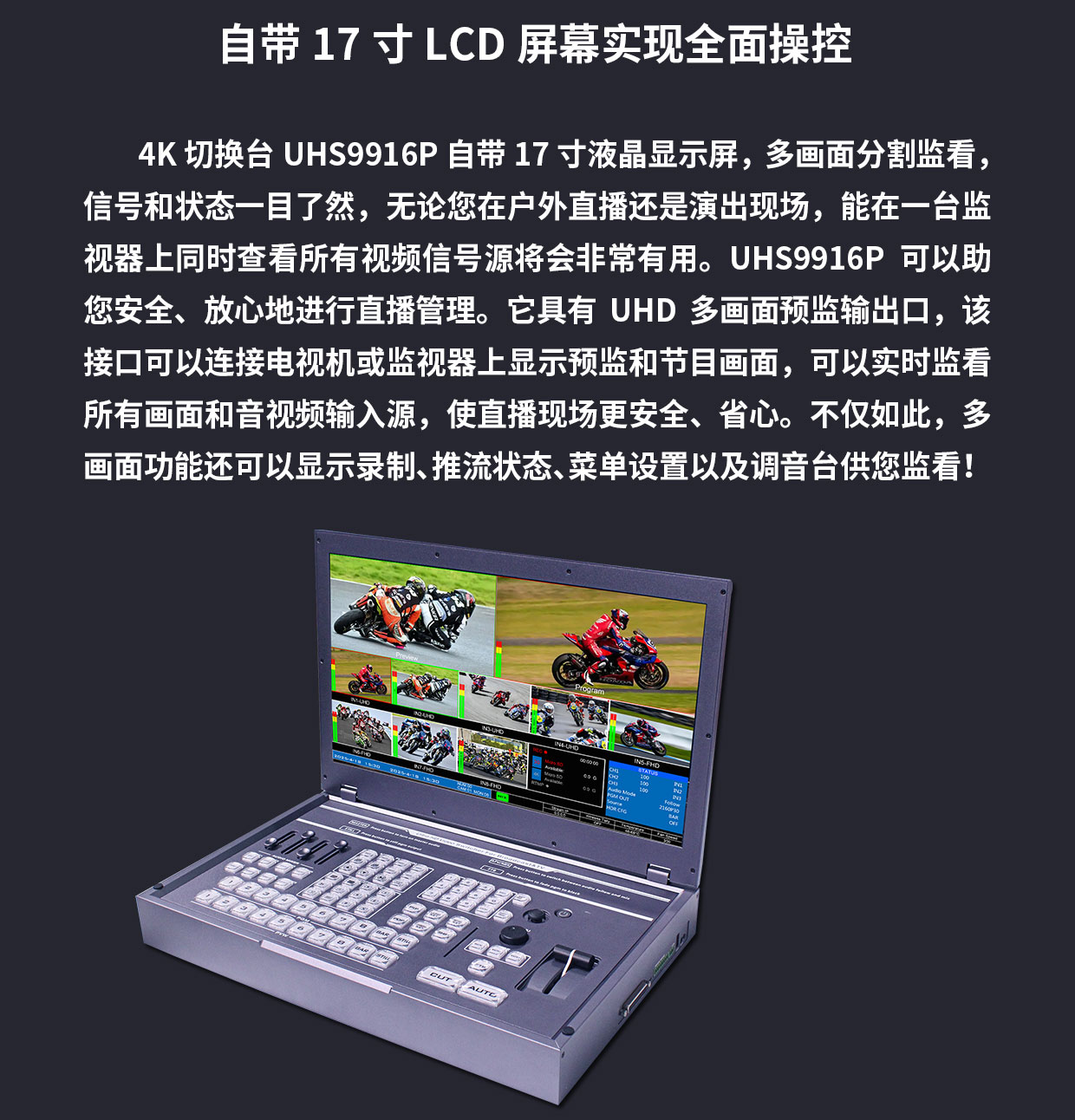

自带17寸LCD屏幕实现全面操控

4K切换台UHS9916P自带17寸液晶显示屏，多画面分割监看，信号和状态一目了然，无论您在户外直播还是演出现场，能在一台监视器上同时查看所有视频信号源将会非常有用。UHS9916P可以助您安全、放心地进行直播管理。它具有UHD多画面预监输出口，该接口可以连接电视机或监视器上显示预监和节目画面，可以实时监看所有画面和音视频输入源，使直播现场更安全、省心。不仅如此，多画面功能还可以显示录制、推流状态、菜单设置以及调音台供您监看！

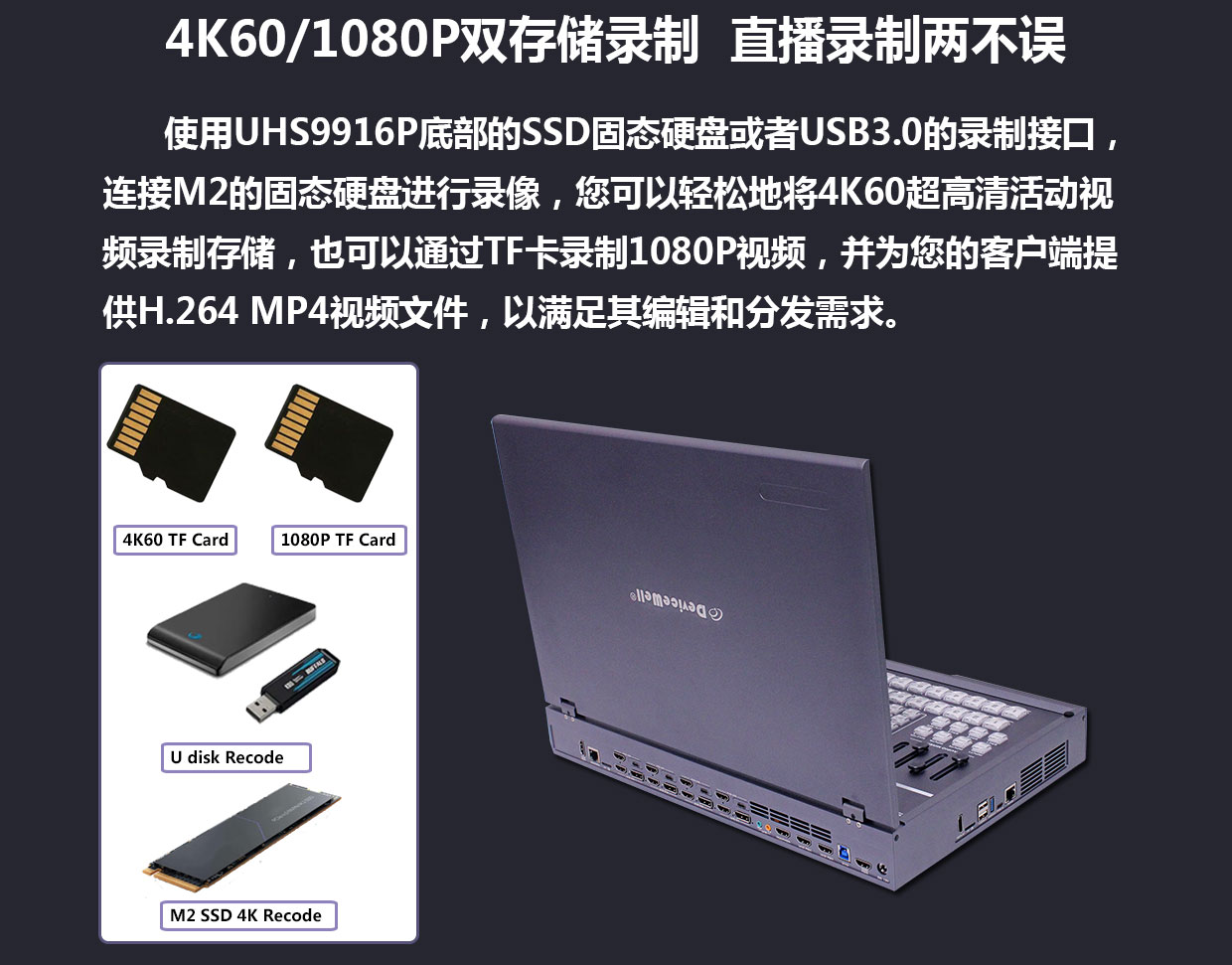

4K60/1080P双存储录制  直播录制两不误

使用UHS9916P底部的SSD固态硬盘或者USB3.0的录制接口，连接M2的固态硬盘进行录像，您可以轻松地将4K60超高清活动视频录制存储，也可以通过TF卡录制1080P视频，并为您的客户端提供H.264 MP4视频文件，以满足其编辑和分发需求。

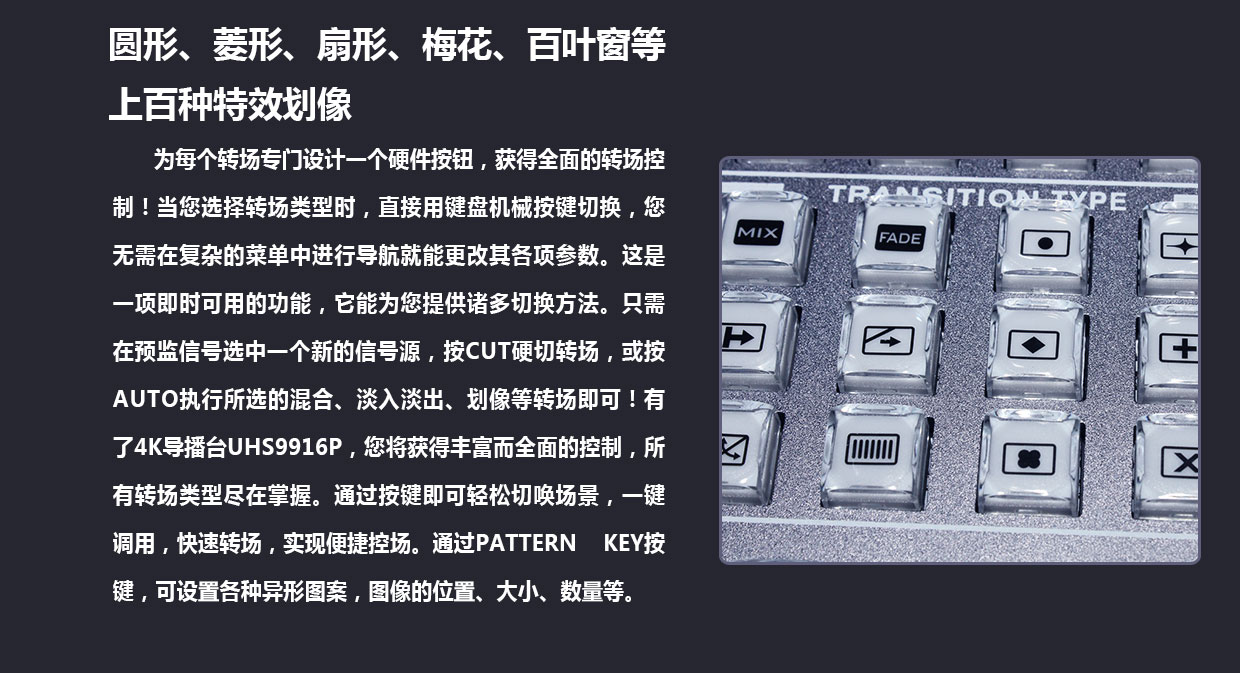

圆形、菱形、扇形、梅花、百叶窗等 上百种特效划像

为每个转场专门设计一个硬件按钮，获得全面的转场控制！当您选择转场类型时，直接用键盘机械按键切换，您无需在复杂的菜单中进行导航就能更改其各项参数。这是一项即时可用的功能，它能为您提供诸多切换方法。只需在预监信号选中一个新的信号源，按CUT硬切转场，或按AUTO执行所选的混合、淡入淡出、划像等转场即可！有了4K导播台UHS9916P，您将获得丰富而全面的控制，所有转场类型尽在掌握。通过按键即可轻松切唤场景，一键调用，快速转场，实现便捷控场。通过PATTERN KEY按键，可设置各种异形图案，图像的位置、大小、数量等。

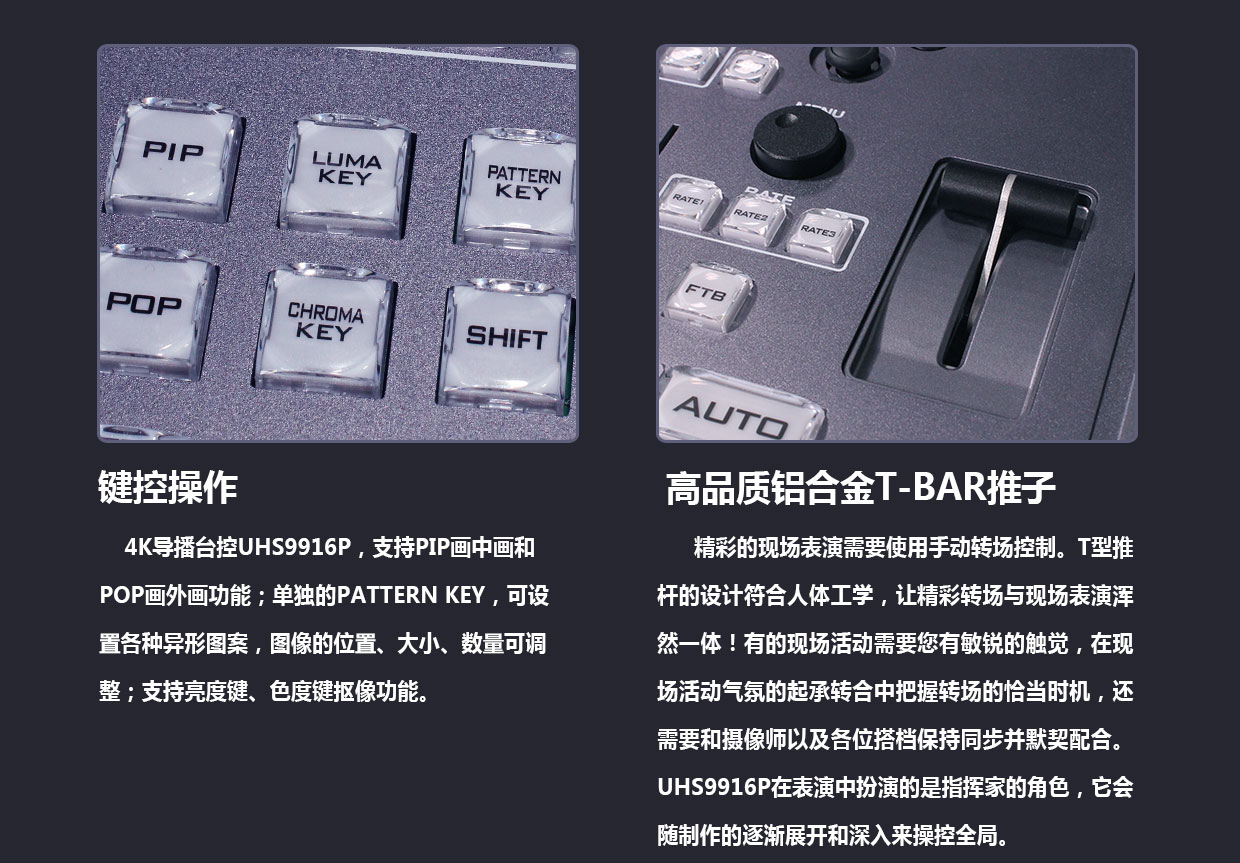

一键抠像 打造专业虚拟演播室

中帝威桌面式4K切换台是新闻或虚拟演播厅制作的得力助手，因为它配备Chroma Key/Luma Key按键，能获得高品质色度抠像或亮度抠像！Chroma Key色度键抠像支持动态视频源像抠像与静态源抠像,切换台会抠去键源的蓝色或绿色部分，保留其它颜色,然后与背景图像重叠从而达到抠像和叠加背景的目的。Luma Key抠去键源的黑色部分,然后与背景图像重叠从而达到抠像和叠加背景的目的。这样的亮度与色度键处理使用户可以进行创意十足的直播,多用于广播电视节目，现场演讲，虚拟演播室叠加字幕等场景。

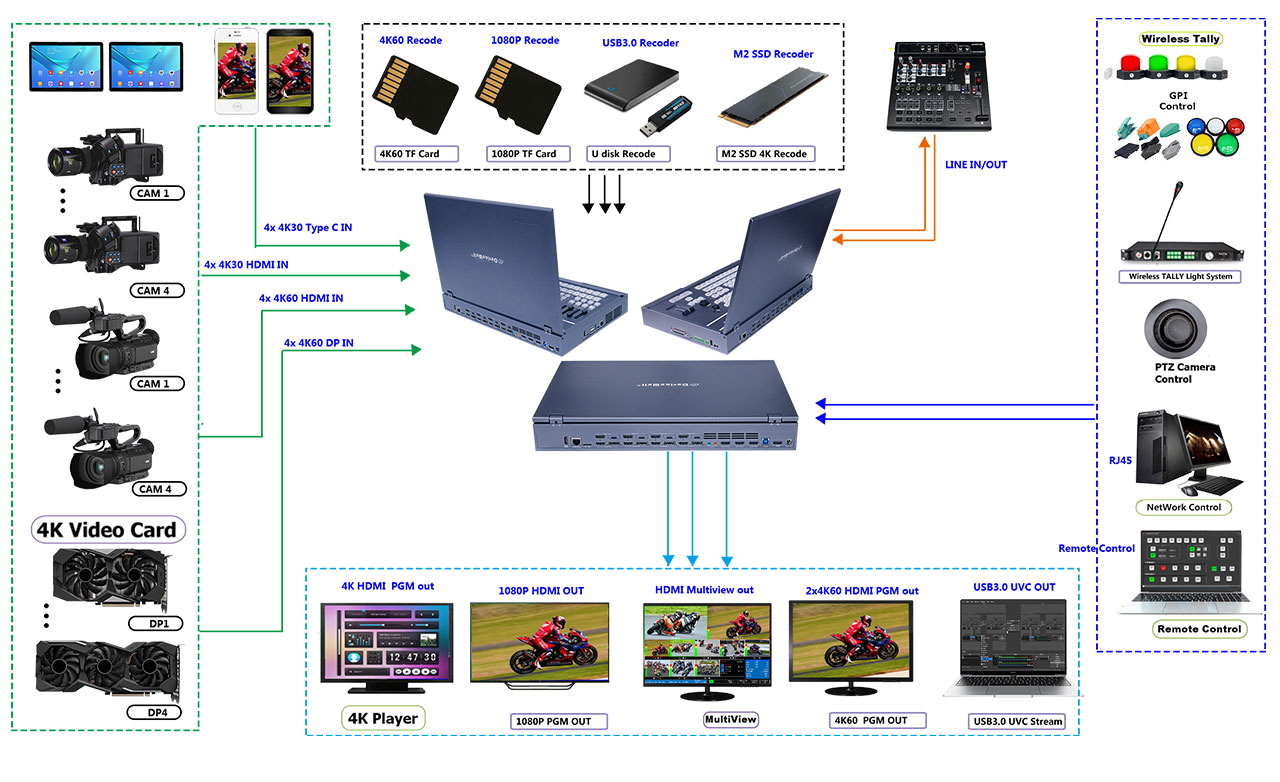

场景应用
