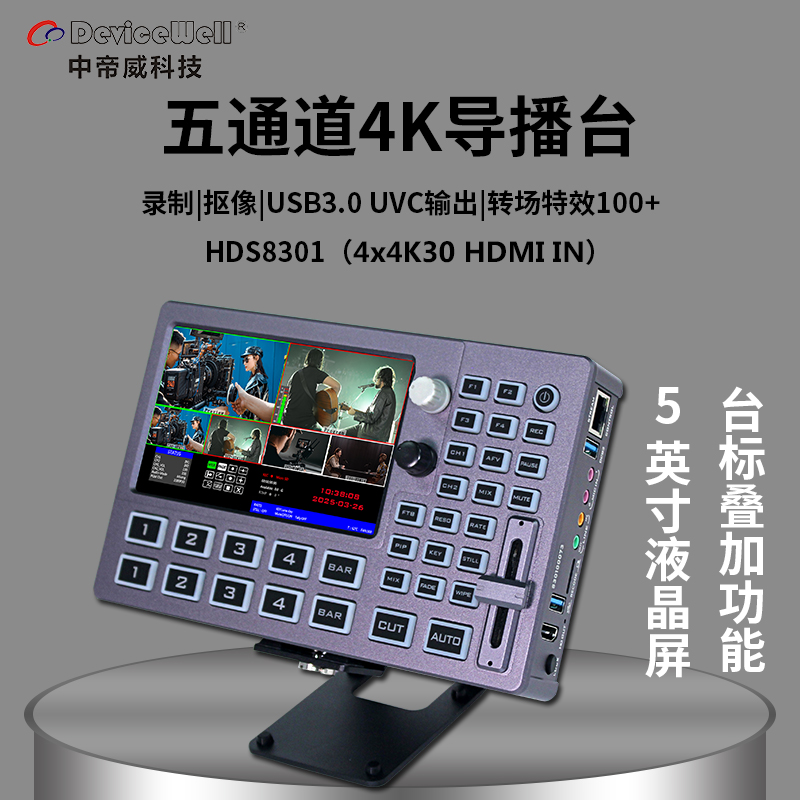

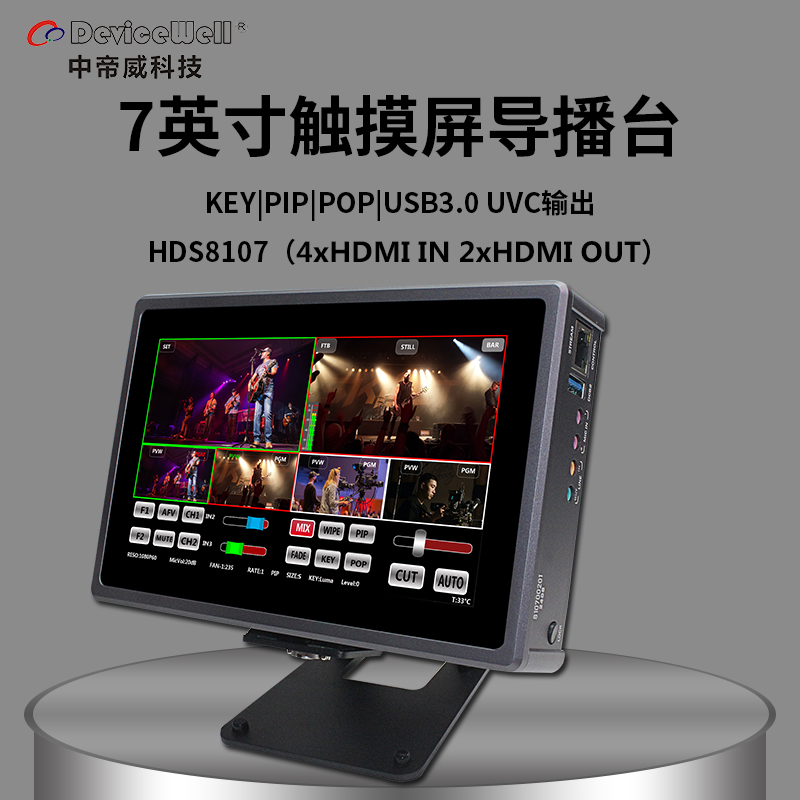

HDS8系列选型指南及功能对照表

      HDS8系列已经上市,所有产品均基于成熟的平台设计,这个系列主要针对便携式直播及导播的用户。不少用户发邮件或电话来咨询不同型号的区别?现将HDS8系列的相关参数整理出来,供用户参考。


 选择HDS8系列,主要根据以下特性:
  1.显示屏的大小尺寸?
     目前有4寸,5寸及7寸三个尺寸的区别.
  2.控制方式?有本地硅胶键盘及触摸屏控制的区别?
  3.是否支持录制及推流?
  4.是否支持SDI信号?

HDMI SDI DVI 高清切换台



DM18034-SDI信号液晶屏驱动模块

HDMI SDI DVI 高清切换台

       液晶驱动模块DM18034,支持SDI信号输入,可驱动EDP屏、LVDS屏、TTL屏,CPU屏等液晶显示屏。最高分辨率1920X1200,支持128x128的小显示屏。可选触摸屏控制。驱动板内置SDI EQ,SDI解码器,图像缩放引擎,自适应FHD及以下分辨率。可选无缝显示功能,弱信号、无信号、信号切换不黑屏及闪屏。可选远程控制功能。


     DM18034集成度高,4x6cm大小,可安装在1U机箱面板、寻像器、无线收发盒等空间紧凑的产品中。同时支持FHD的所有大尺寸显示屏,应用于功能简单的拼接显示器,传输显示器等产品。

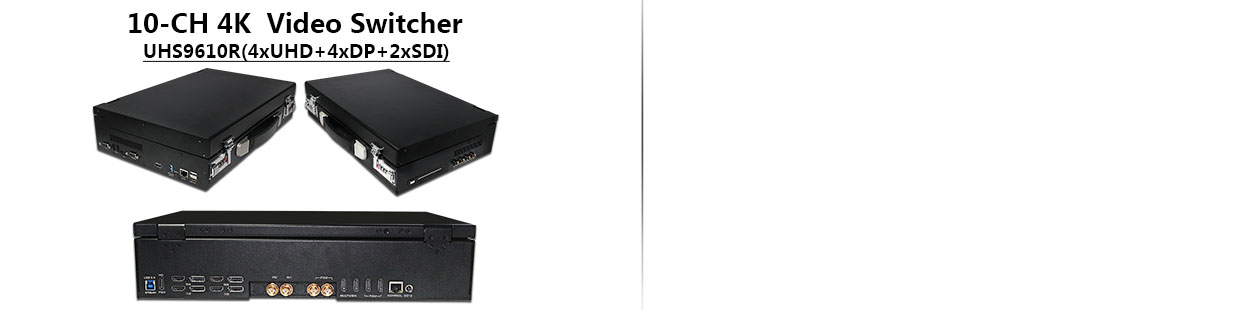

UHS9610R广播电视台专用4K导播切换台采用SDI x 2+HDMI x 4+DP x 4设计,最多支持10路4K60超高清视频信号

HDMI SDI DVI 高清切换台

      广播电视台专用导播切换台UHS9610R,最多支持10路4K60信号。设备集成SDI解码器,HDMI解码器,DP解码器,最高分辨率支持4K60HZ,向下相容3G SDI 等1080P/720P的高清视频信号,内置格式转换器,自适应前端不同视频信号输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。采用高强度铝合金外壳,自带15.6寸显示屏,携带方便。可适用于广播电视台演播室及外景视频特效切换的需求。对于专业级用户,可通过DCB接口扩展操控键盘。


     视频信号接口支持2路SDI+4路HDMI+4路DP共10路视频输入,2路SDI输出+4路HDMI输出+液晶显示+录制,共7路视频信号输出。
音频信号接口支持2路话筒输入,1路LINE输入,共3路音频输入,1路Line 输出,支持DCB控制系统及Tally输出。可选配H.26x编码模块,视频流可通过UVC及RTMP网络流输出,也可以记录到内部EMMC,外置SSD或TF卡中。
