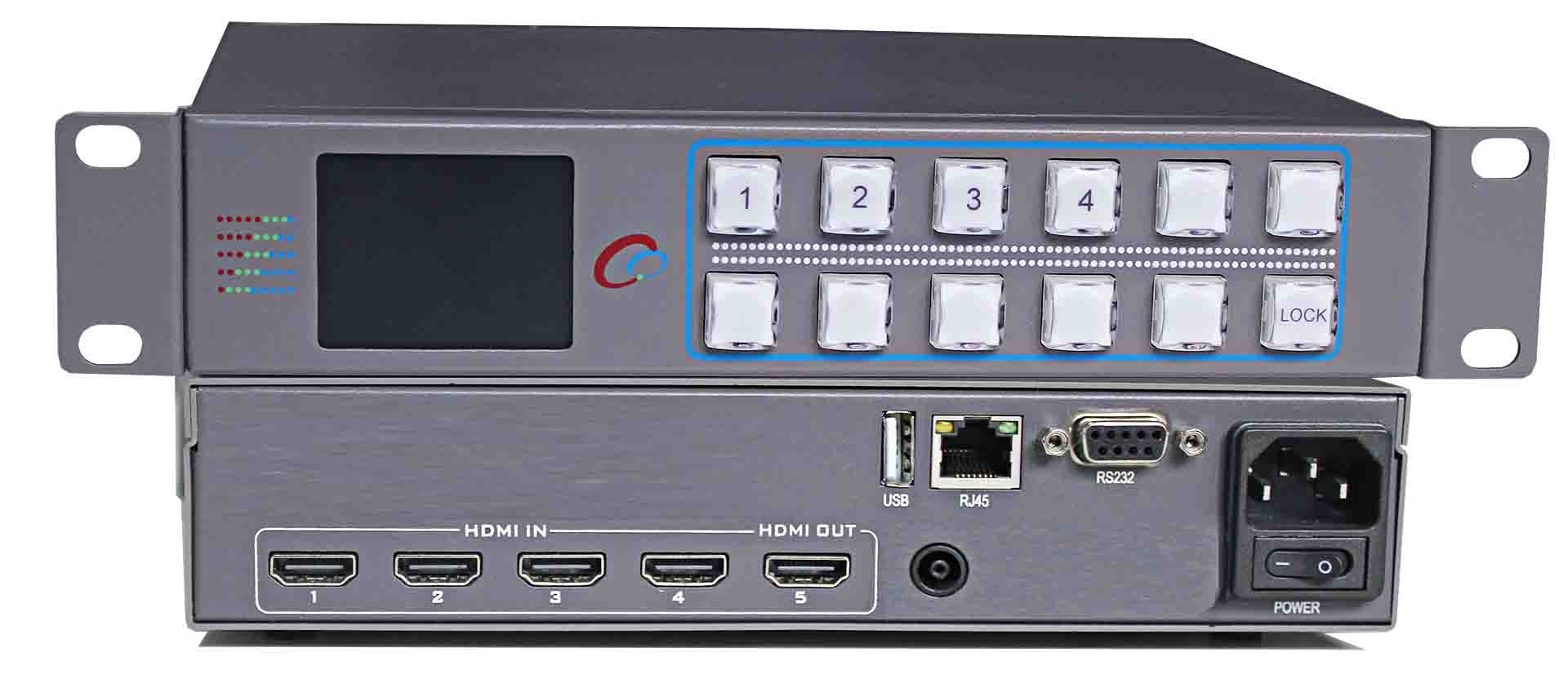

SE1204, 中帝威HDMI四画面这是一款专业级半1U多画面分割器，支持4路HDMI-I输入,一路HDMI-D输出显示四画面分割，可通过按键板对设备进行配置，设备支持远程网络升级与PC软件控制。



产品特性

• 艺术设计风格
• 支持最多4路HDMI 输入
• 支持1路HDMI输出四画面分割显示
• 输入端口：HDMI-I ×4
• 输出端口：HDMI-D ×1
• 输出分辨率自适应
• 支持控制面板和网络控制
• 支持网络升级
• 支持按键锁住功能
• 特殊功能可定制





产品接口说明

1.4路HDMI-I 输入              2. 1路HDMI-D输出      3. USB接口（预留）     4. 12V电源     5. 网络控制与升级       6.RS232串口控制        7.AC 220V电源输入

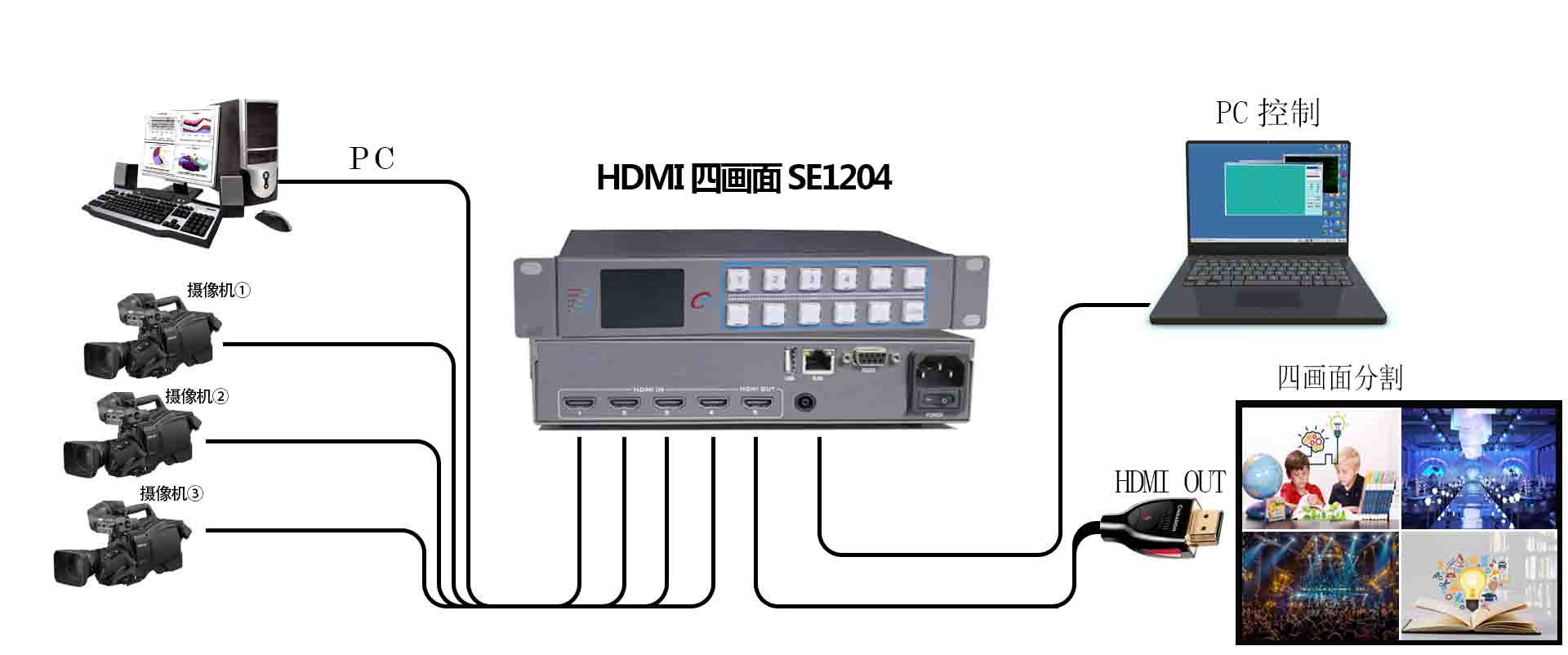

应用示意图

技术参数



产品名称	HDMI四画面分割器
产品型号	SE1204
视频输入	输入信号	HDMI信号
	连接器	HDMI-I
	信号幅度	500mV±10%(100 Ω )
	阻抗	100Ω
视频输出	信号	HDMI-D
	连接器	HDMI -I
	码率	270Mbps~2.97Gbps
	信号幅度	500mV±10%(100 Ω)
	阻抗	100Ω
常规参数	电源	AC 220V
	功率	<12.9W
	尺寸	标准半1U 机箱
	控制	按键面板、PC软件
	重量	2.8 KG
	工作温度	0℃~50℃无冷凝
	存储温度	-20℃~75℃
	工作湿度	20%~70%RH
	存储湿度	0%~90%RH，不结露















中帝威(DeviceWell) HDMI四画面分割器SE1204相关资料



序  号	资料名称	版本	修改日期	说明/备注
1	中帝威HDMI四画面分割器SE1204说明书下载	1.0	2024年12月17日
2	其它	1.0	2024年12月17日
