中帝威(DeviceWell) DVI 十画面分割器SE1510
DVI 十画面分割器SE1510
查看详情
中帝威(DeviceWell)DVI十画面SE1510这是一款专业级多画面分割器，支持十路DVI-I输入,一路DVI-D输出，可通过按键板对设备进行配置， 支持单画面全屏、二、四、六、八、九和十画面分割显示等功能。设备支持远程网络升级与PC软件控制。
产品特性
- 支持DVI/VGA 输入， 最多支持十路DVI/VGA输入
- 支持手动/自动切换成单画面全屏、二、四、六、八、九和十画面分割画面显示
- 输入端口：DVI × 10或VGA × 10
- 输出端口：DVI ×1
- 输入分辨率自适应，输出支持多种分辨率切换
- DVI高清/标清自适应
- 支持网络、RS232控制
- 支持网络升级系统功能
- 特殊功能可定制

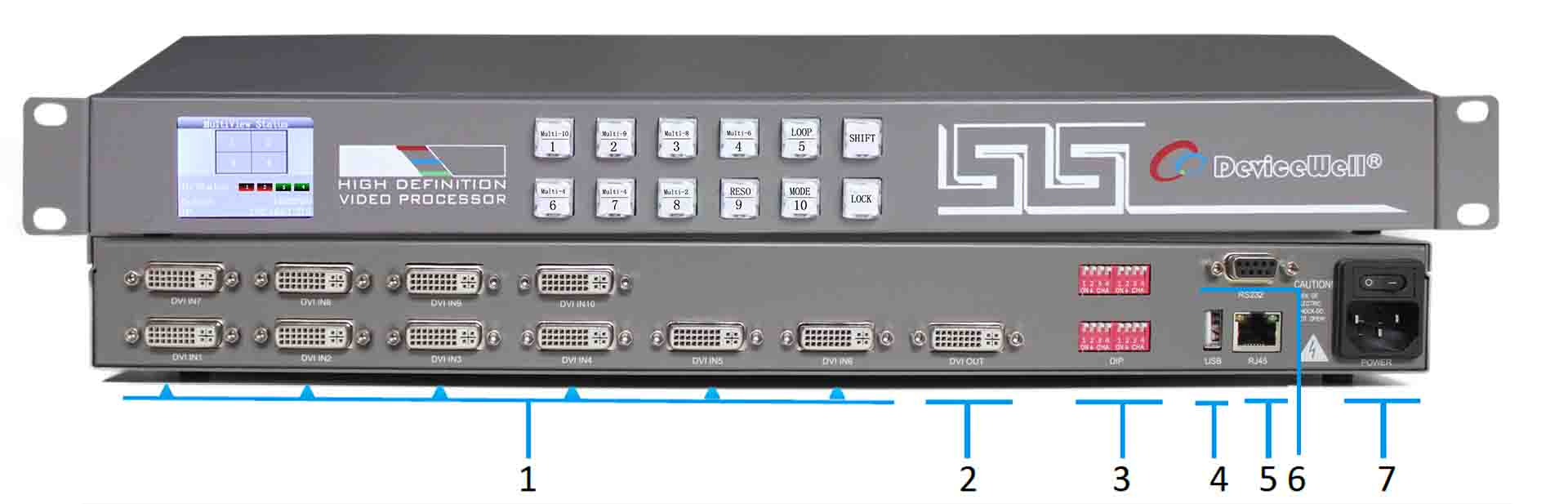

产品接口说明
|
序号 |
接口 |
说明 |
|
1 |
DVI-I IN |
十路DVI-I 输入 |
|
2 |
DVI-D OUT |
DVI-D输出 |
|
3 |
DIP |
DIP拨码 |
|
4 |
USB |
USB接口（预留） |
|
5 |
RJ45 |
网络升级与控制 |
|
6 |
RS232 |
串口控制 |
|
7 |
POWER |
AC 220V电源输入 |

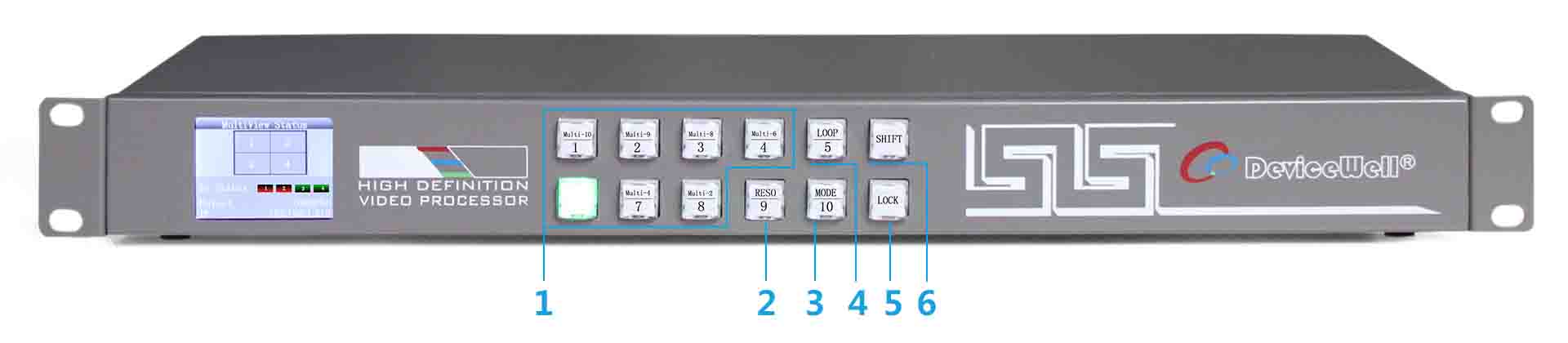

面板说明
|
序号 |
名称 |
说明 |
|
1 |
模式选择 |
选择画面模式键 |
|
2 |
RESO |
输出分辨率切换键 |
|
3 |
Mode |
通道模式键 |
|
4 |
LOOP |
通道模式自动循环切换键 |
|
5 |
LOCK |
按键锁键 |
|
6 |
SHIFT |
功能键 |

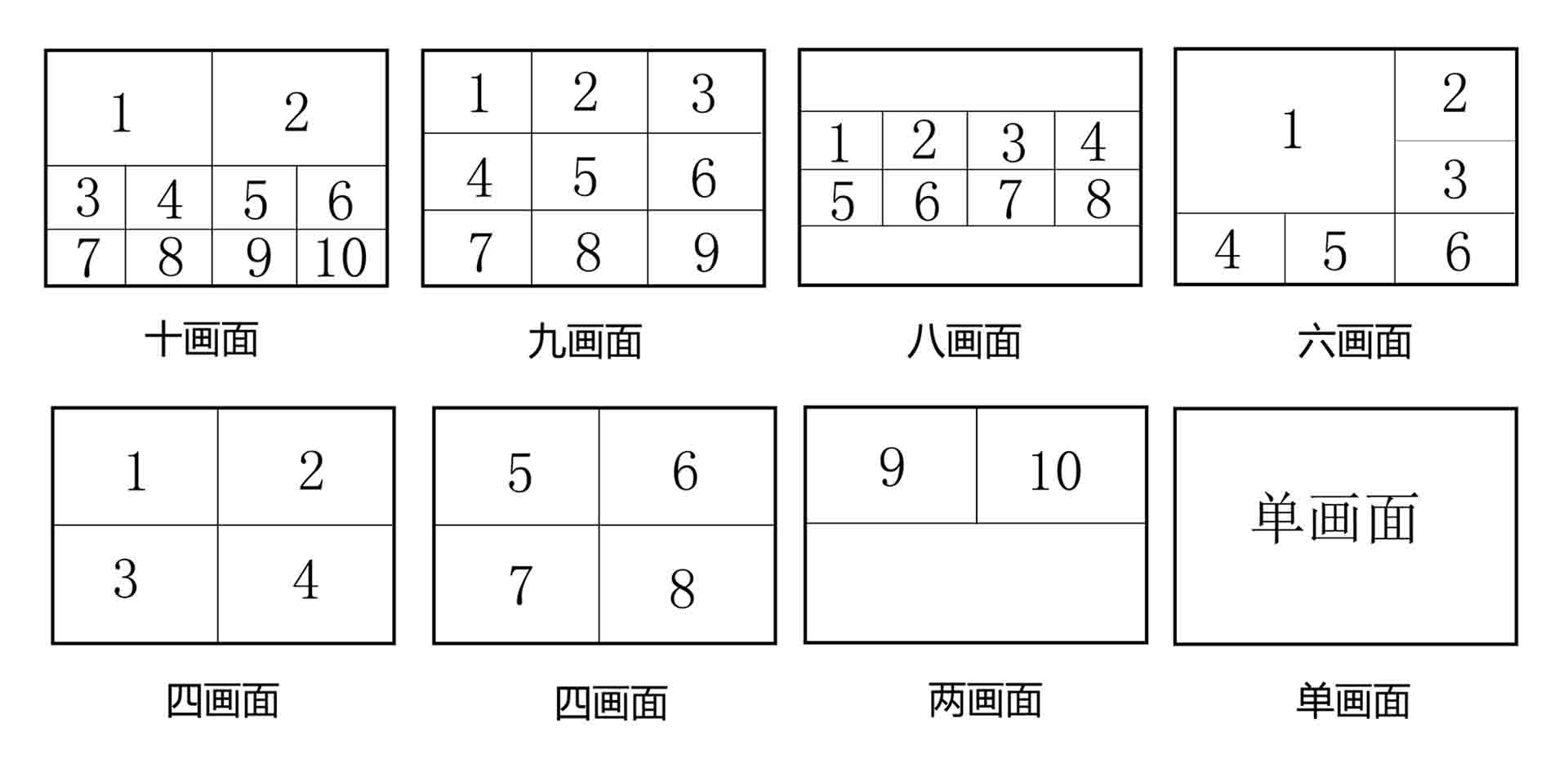

按键面板按键画面分割输出模式选择键，按下后所显示的画面分割模式如下图
应用示意图
画面显示

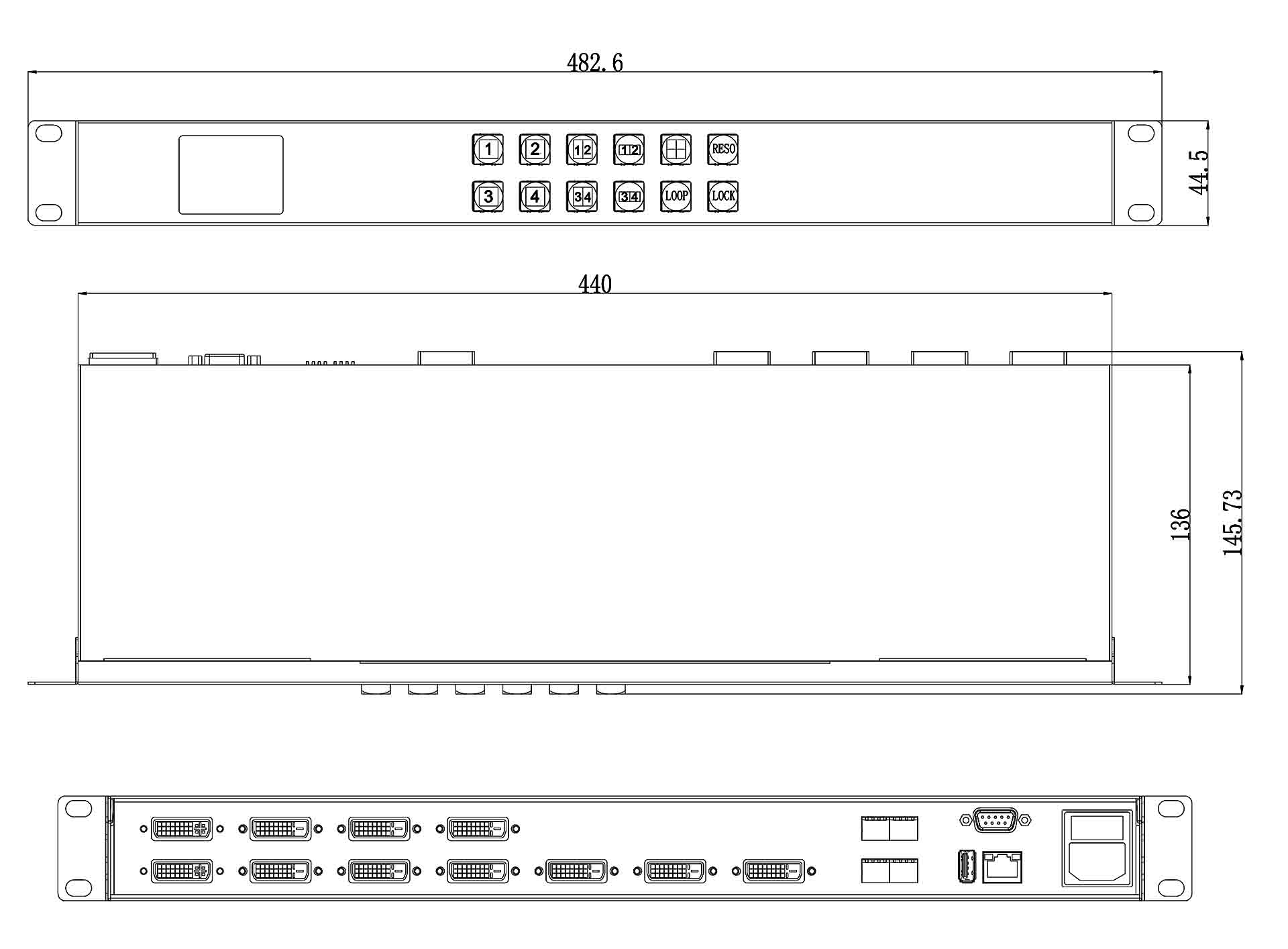

产品尺寸图
技术参数
|
产品名称 |
SE1510 DVI-I十画面 |
|
|
视频输入 |
输入信号 |
VESA标准DVI信号 |
|
连接器 |
DVI-I |
|
|
信号幅度 |
800mV±10%(75R) |
|
|
阻抗 |
100Ω |
|
|
视频输出 |
输出信号 |
VESA标准DVI信号 |
|
连接器 |
DVI-I |
|
|
信号幅度 |
800mV±10%(75R) |
|
|
阻抗 |
100Ω |
|
|
常规参数 |
电源 |
100-240V/AC 50/60Hz |
|
功率 |
25W-150W，根据主机类型 |
|
|
主机尺寸 |
1U(标准电源) |
|
|
工作温度 |
0℃~50℃无冷凝 |
|
|
存储温度 |
-20℃~75℃ |
|
|
工作湿度 |
20%~70%RH |
|
|
存储湿度 |
0%~90%RH，不结露 |
|
序 号 |
资料名称 |
版本 |
修改日期 |
说明/备注 |
|---|---|---|---|---|
1 |
中帝威DVI 十画面分割器SE1510说明书下载 |
1.0 |
2024年12月18日 |
|
2 |
其它 |
1.0 |
2024年12月18日 |
中帝威画面分割器相关资料下载位置
