PATTERN KEY特效按键

单独的PATTERN KEY，可设置各种异形图案，图像的位置、大小、数量可调整。

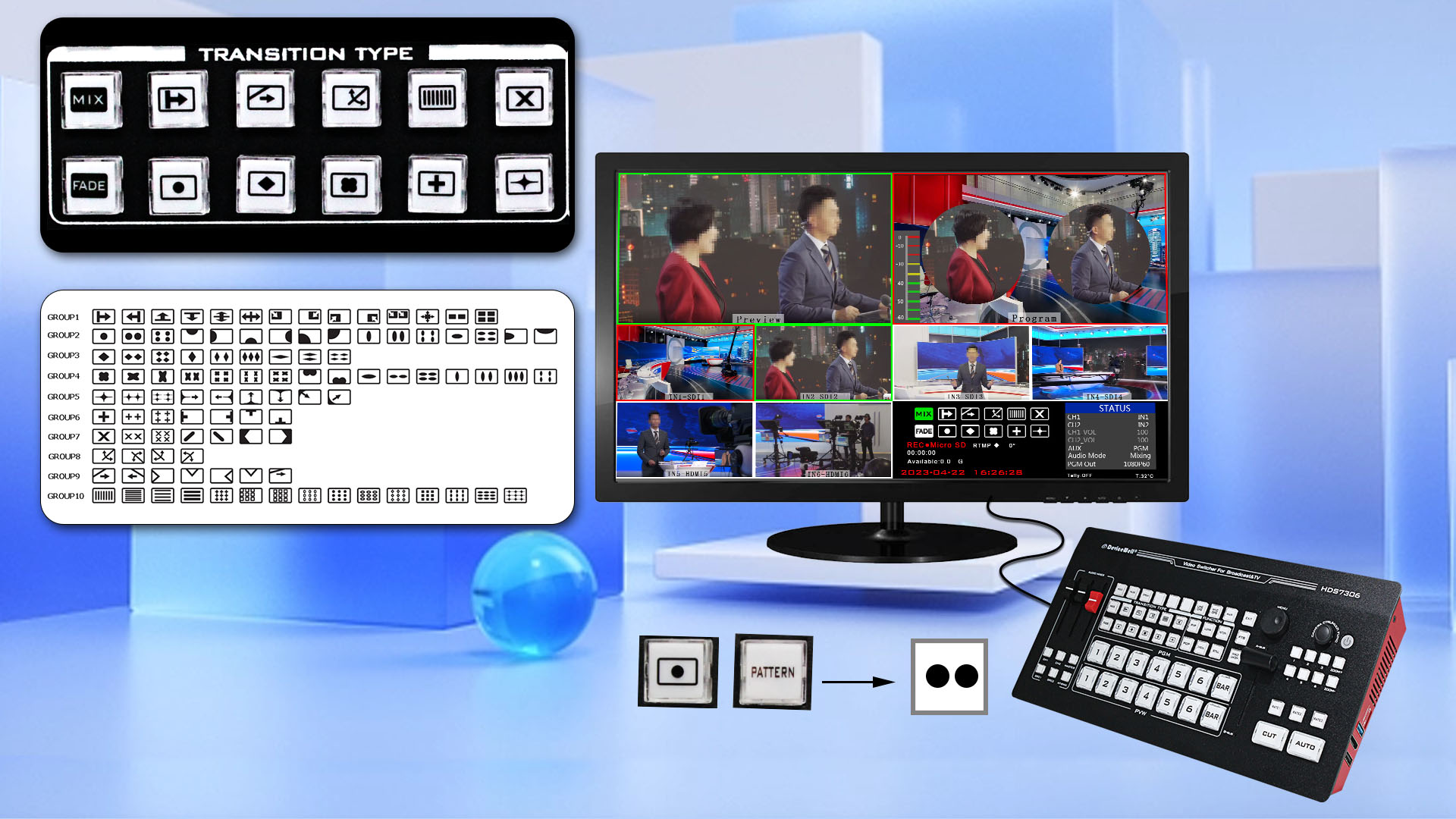

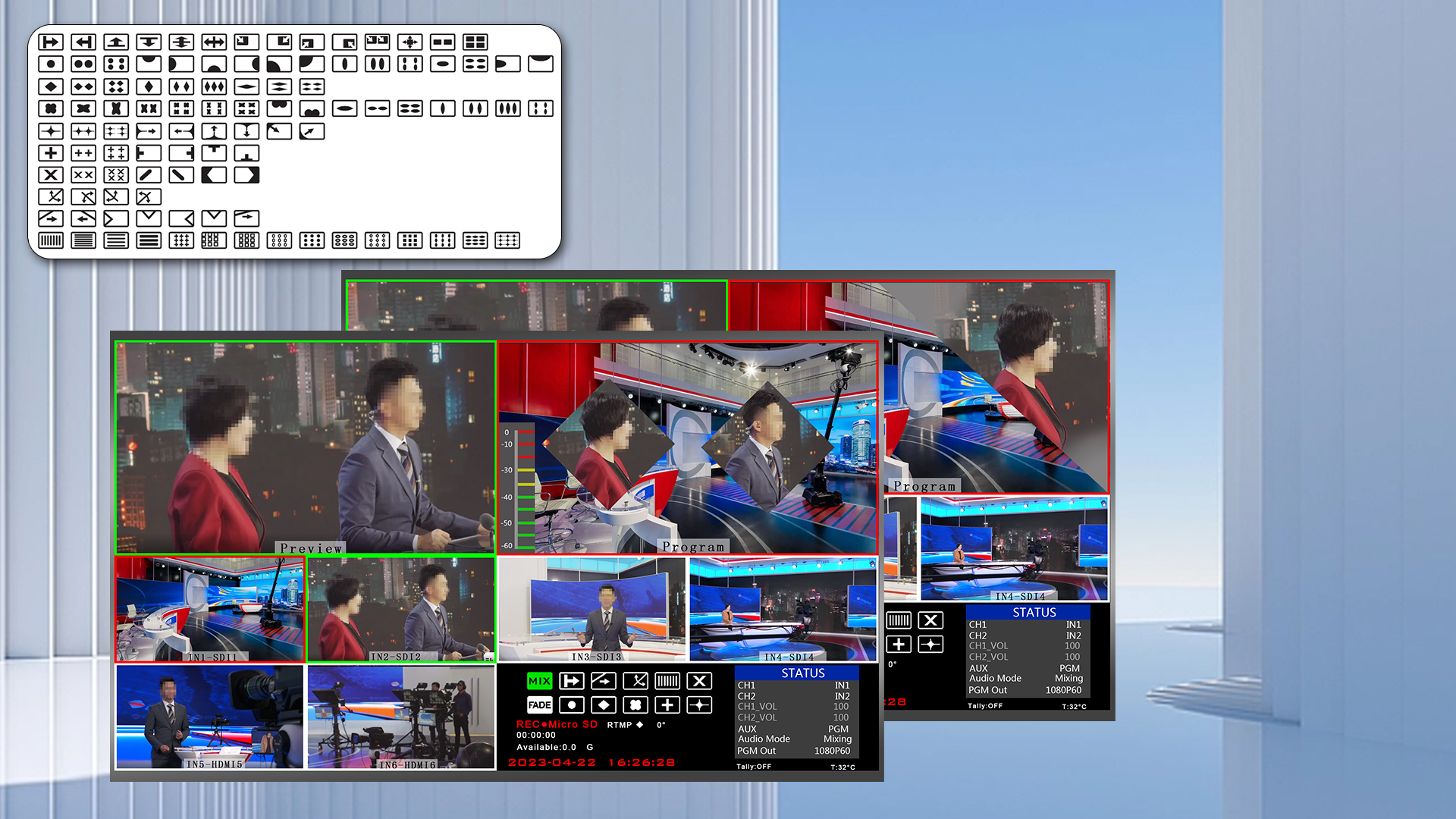

转场特效样式多达100+

圆形、菱形、扇形、梅花、百叶窗等上百种特效划像。

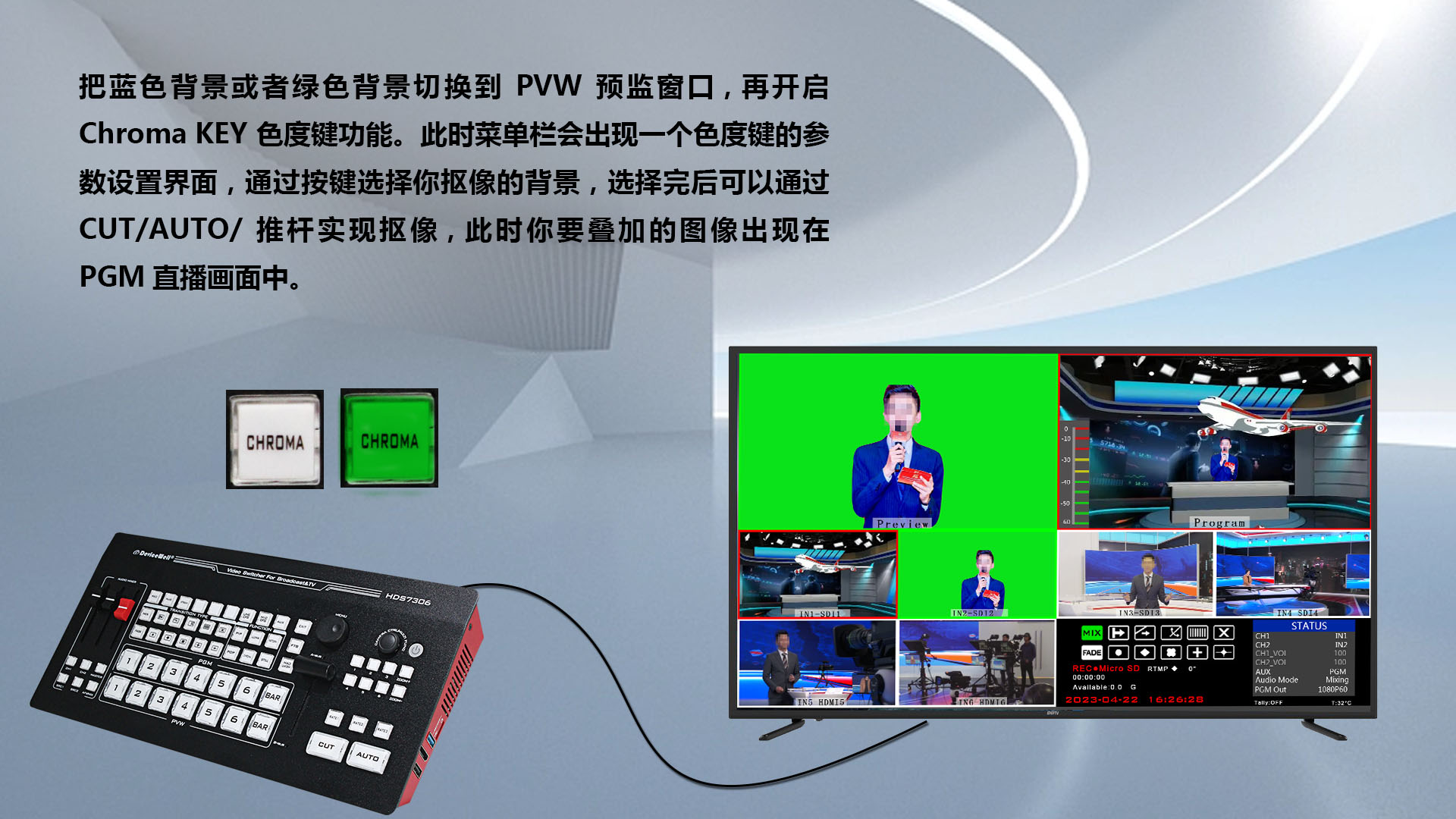

LUMA/CHROMA KEY  一键抠像功能

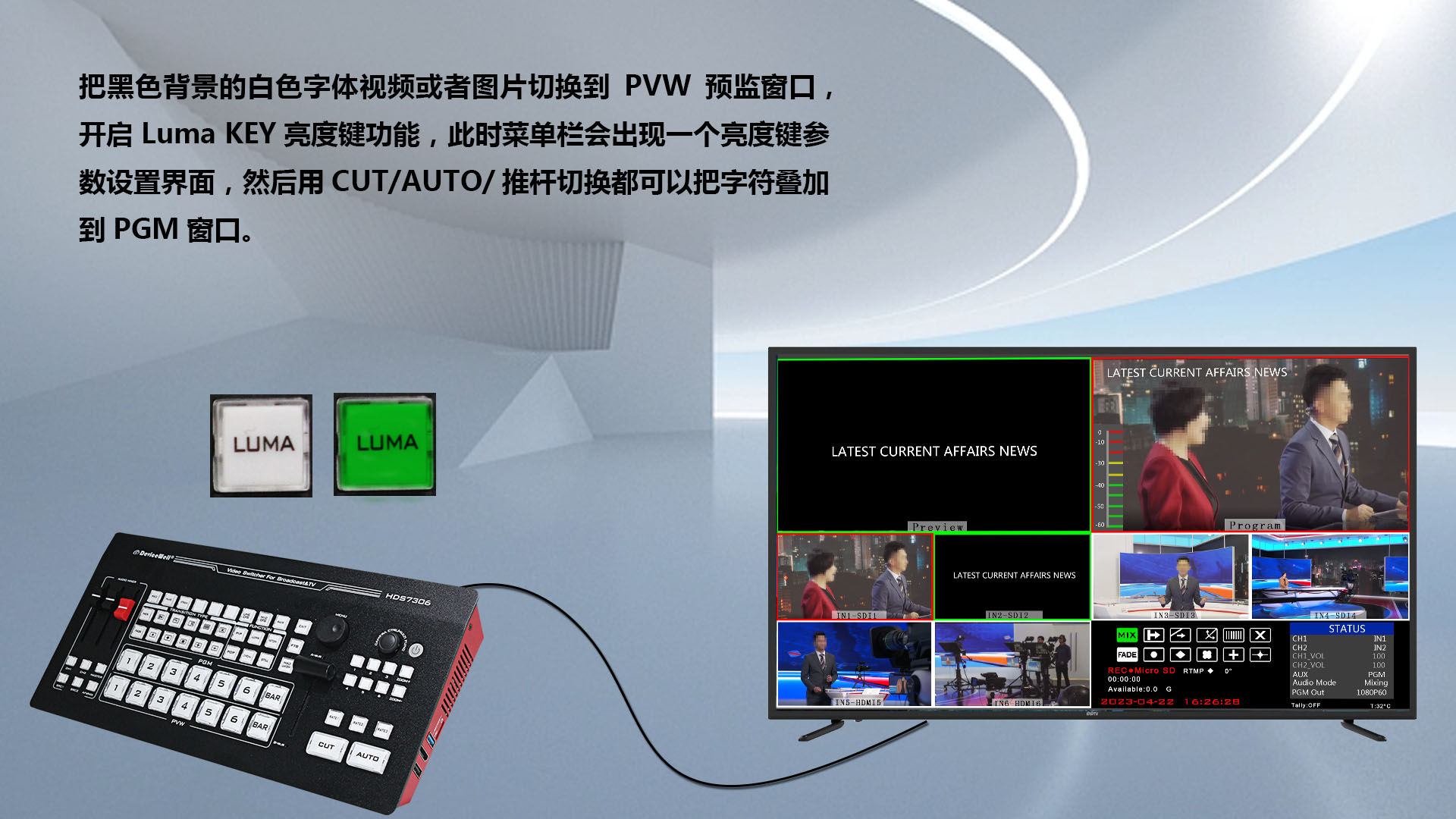

支持色度键、亮度键功能,Chroma Key色度键抠像支持动态视频源像抠像与静态源抠像,切换台会抠去键源的蓝色或绿色部分，保留其它颜色,然后与背景图像重叠从而达到抠像和叠加背景的目的。Luma KEY抠去键源的黑色部分,然后与背景图像重叠从而达到抠像和叠加背景的目的。多用于广播电视节目，现场演讲，虚拟演播室叠加字幕等场景。

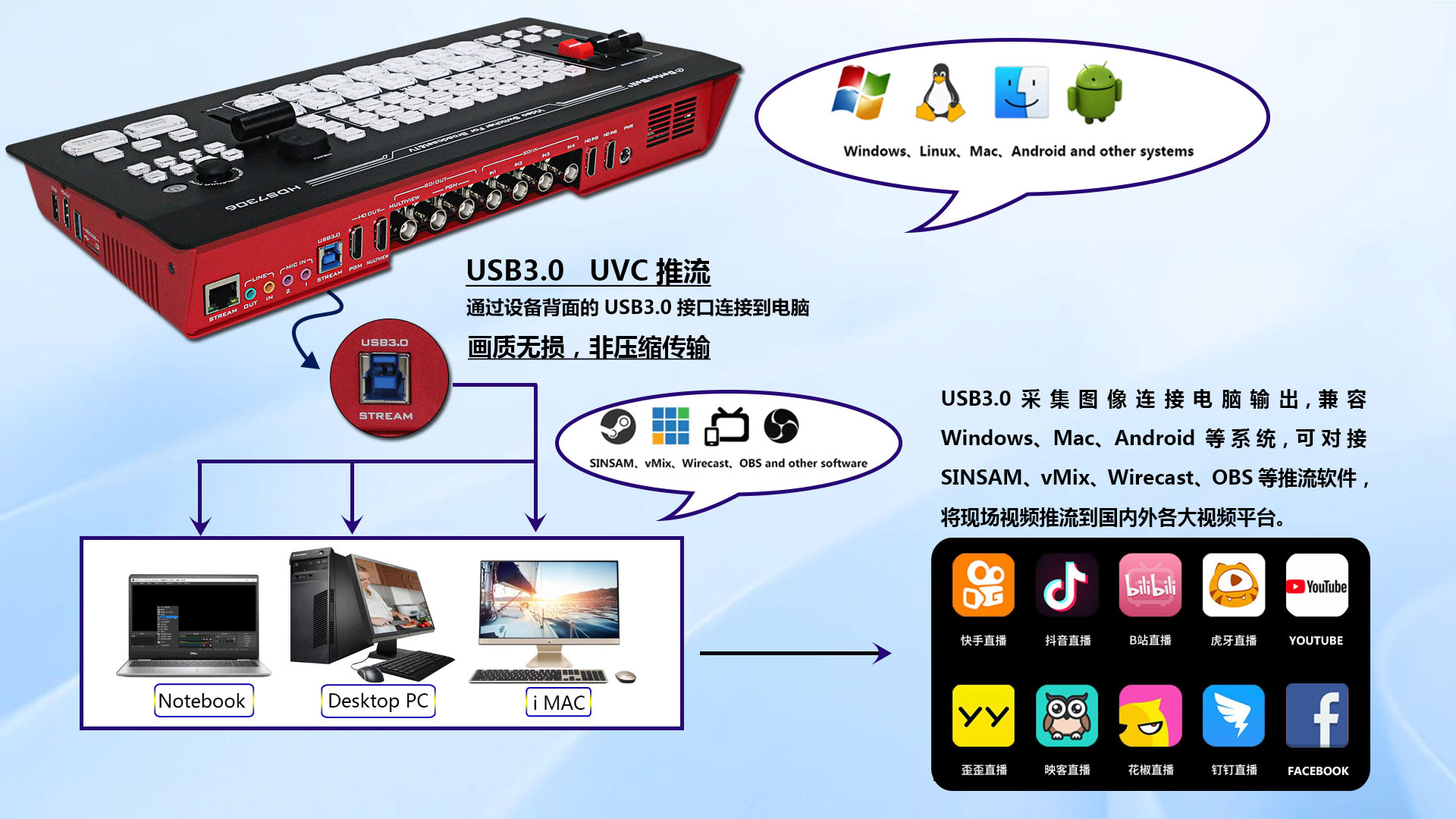

USB3.0 UVC推流

通过USB3.0直连实现流媒体直播，让您以更高的画质在YouTube、Facebook以及Skype上直播，画面不丢帧，设置更简单。只需选好直播平台，然后输入视频源即可开始直播！

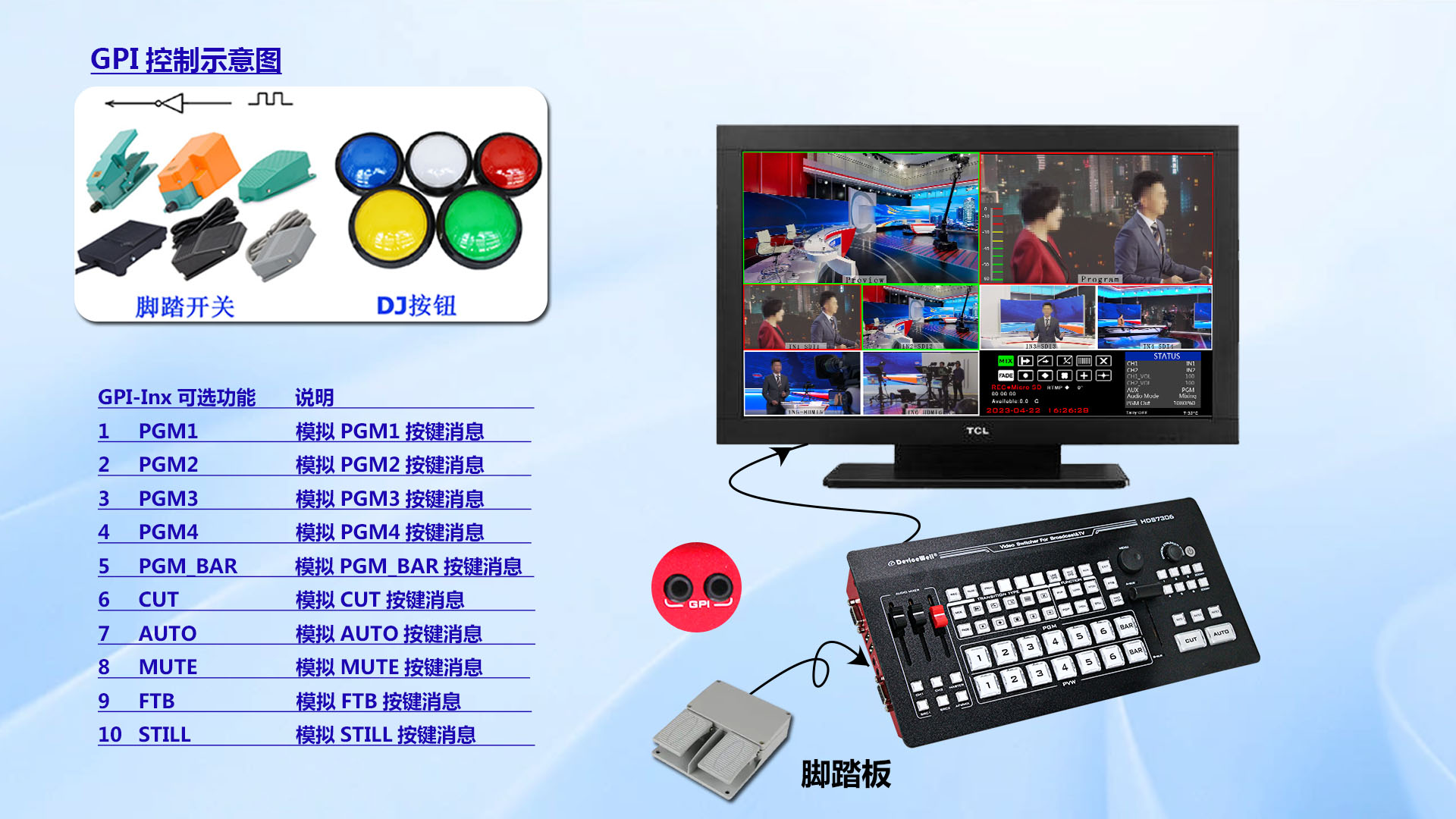

GPI控制 脚踏板 控制手柄等接入

GPI自定义接口，方便用户远程控制及自定义连接设备

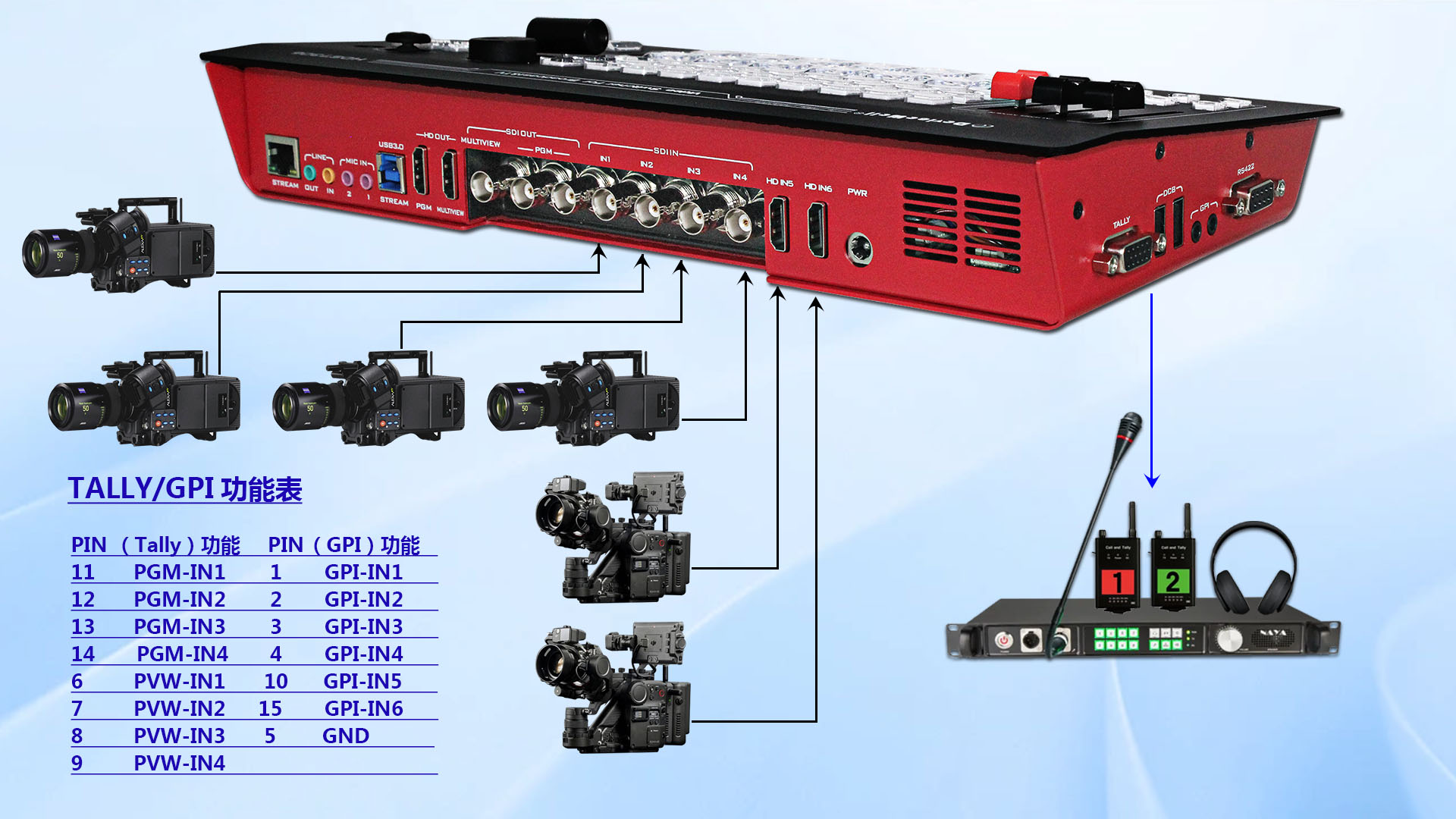

对接导播Tally系统

广电标准TALLY接口，UHS7105配备DB-15的TALLY接口，对接导播Tally系统，让远距离的摄像机摄像得到实时管控，确保输出画面准确无误。

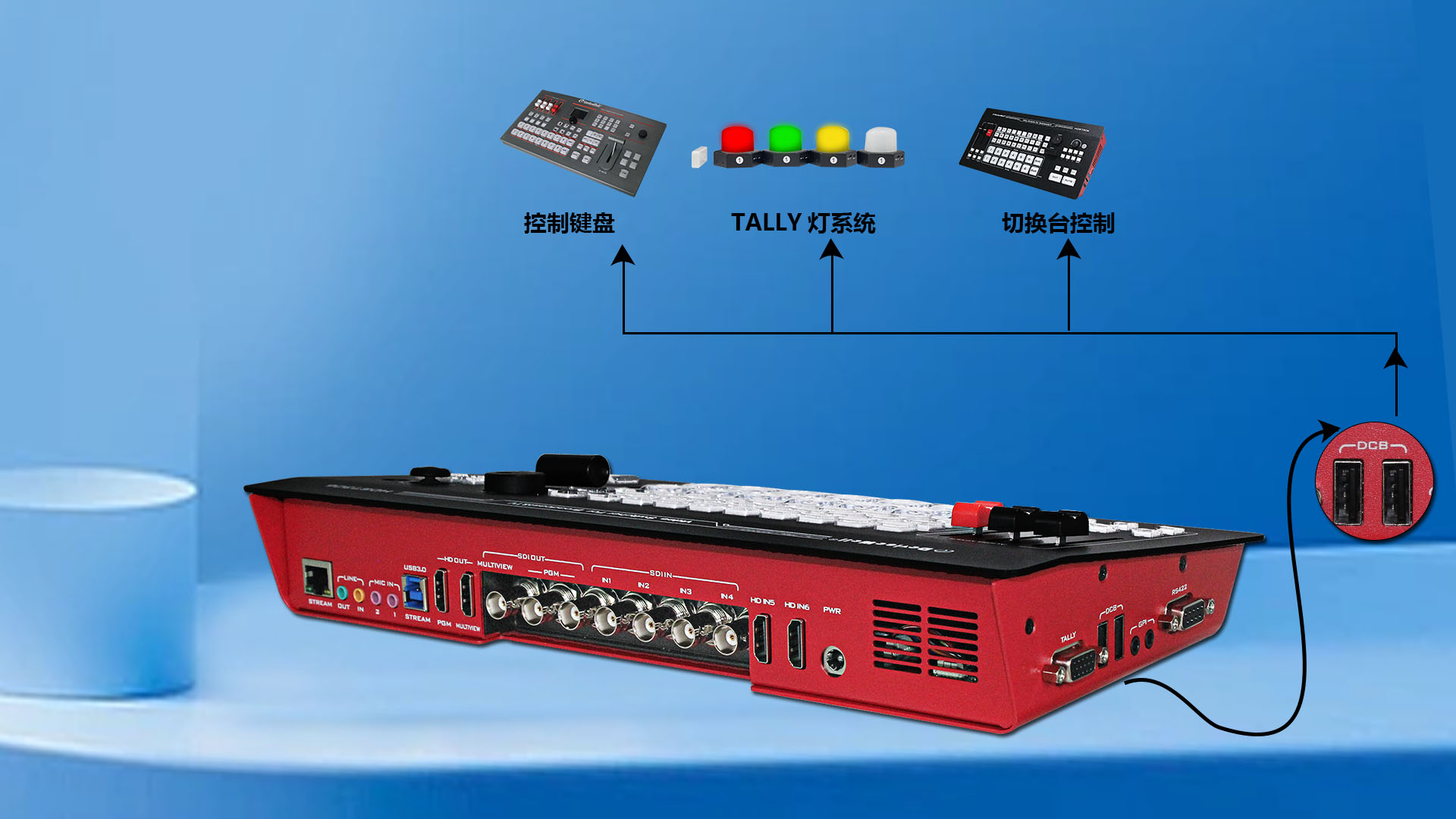

DCB  灵活的外部控制端口

DCB功能：无线TALLY灯控制，级联切换台控制，外接USB键盘控制。

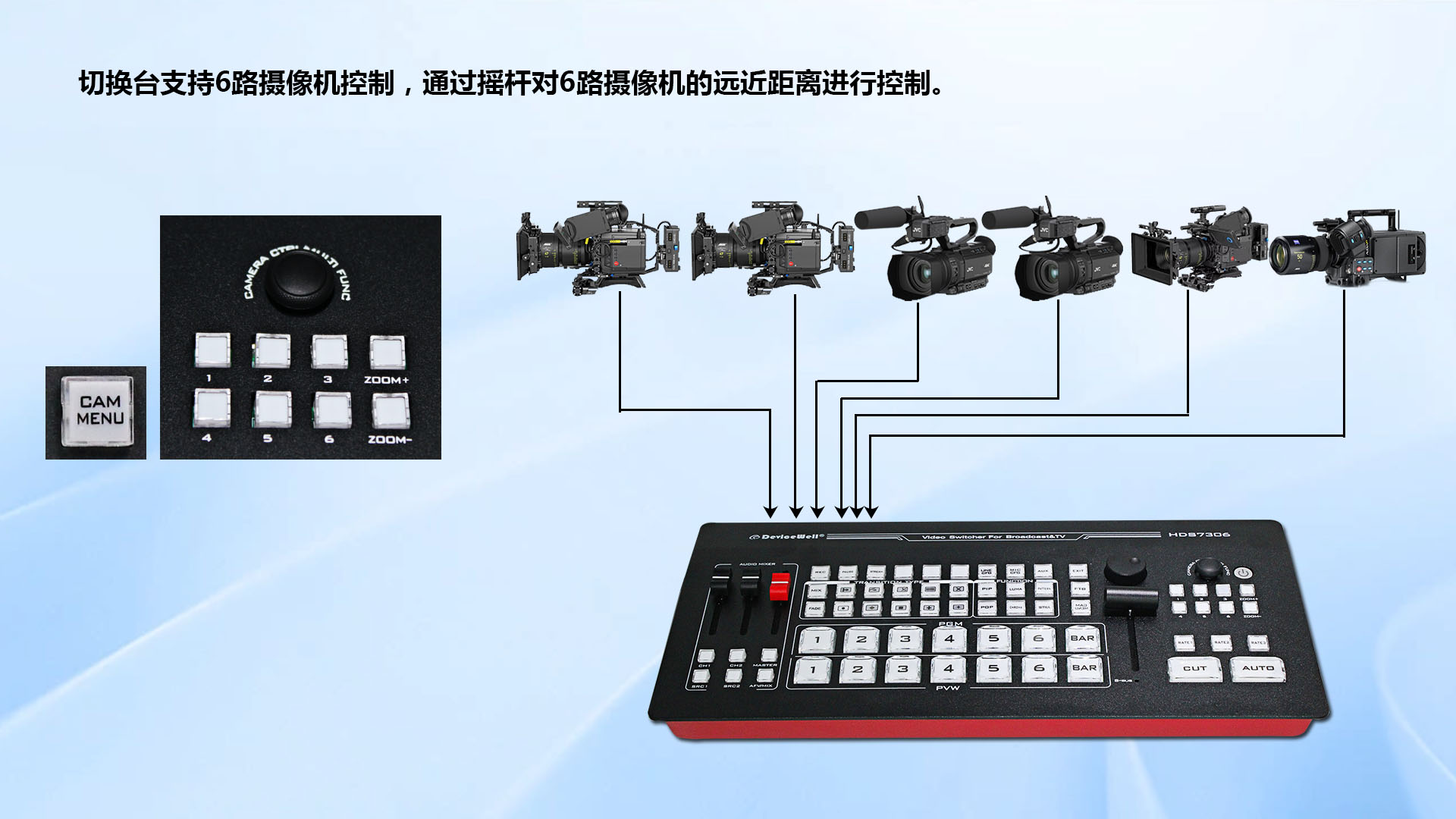

PTZ Camera Control

HDS7306是一款多达6个机位控制的导播系统，适用于不少活动项目需要，随着时代发展潮流趋势，尤其在运动会、大型演唱会或者晚会活动的异地连线直播活动中尤为突出。在大型活动中要想运用超多机位现场导播作业，在导播系统上就必须达到4组以上输入，才能够时时的把精彩绝伦的节目内容呈现在观众面前，而且现场直播的画面才有多花样的变化效果。可满足各种场合的现场制作需求,打造出激动人心的精彩画面。





支持PIP画中画功能

PIP中的小窗口画面大小，位置可调；子窗口边框厚度和颜色可设置。

支持POP 画外画功能

POP中的小窗口画面大小，位置可调；子窗口边框厚度和颜色可设置。

SWITCHER软件控制面板

SWITCHER Software Control软件可通过网口升级更新新程序，亦可在电脑端进行远程控制设备，这款软件控制面板有着设计精美的软件界面以及参数控制面板,支持远程控制画面切换,转场特效,音频设置等。



支持音频跟随/混音/加嵌功能

音频模式有跟随（Follow）和混音指派（Mixing）,在控制面板中， CH1 ,CH2代表音频通道的源选择。音频加嵌可以使播放的节目达到更好的效果。

     例如：主持人在主持一档中国茶道文化节目时，可以将沁人心脾的音频源混合到PGM节目直播中，达到更好的播放效果。



支持一键画面冻结功能

按下控制面板的STILL （按下后显示绿灯），输出的PGM视频动画将会进入冻结状态，再次按键即可解冻画面。



支持一键应急黑场功能

按下控制面板的FTB （按下后显示红灯）,开启FTB应急黑场画面输出功能,按下按键FTB红灯熄灭,FTB应急黑场功能关闭。



转场速率可调整

按键面板中的RATE1、RATE2、RATE3控制转场速率仪。

          （RATE1：640ms；RATE2：1280ms；RATE3：2560ms）

          注：只有使用AUTO转场时才有效果

应用连接图

UHS7108切换台支持4路HDMI+4路DP信号输入，共计8路视频信号。可同步输出外部预监信号。切换台支持HDMI内嵌音频+外部模拟音频，混合处理后，可嵌入到输出的HDMI信号中，也可从模拟端口输出。所有输入信号的分辨率自动适应，输出信号分辨率可按需求选择，相当灵活。广泛应用于广播电视、高清数字医疗行业、教育教学、多媒体视频会议、图像传输、大型多媒体高清显示、户外大屏显示、大型舞台展示、体育赛事、军事指挥和演习、应急指挥控制中心、自动化控制中心及多媒体教学等领域。

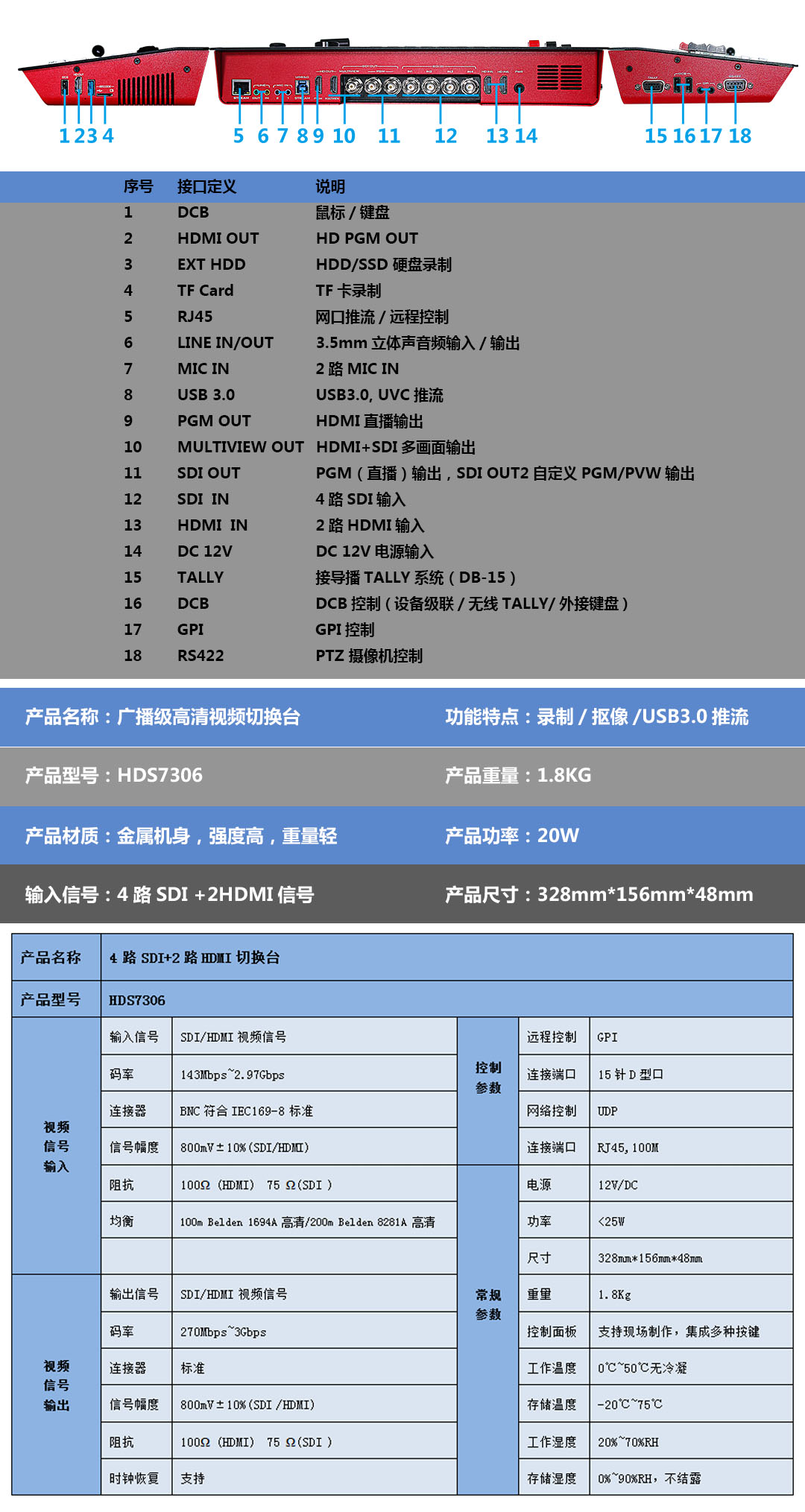

技术参数
