实时视频90度旋转方案

采用中帝威核心层模块,实时视频处理,提供画面90度旋转、画面180度翻转、画面左右镜像及画面上下镜像等功能。视频接口支持LVDS,EDP,V-By-One,MIPI,HDMI,DVI,VGA,DP等常用视频接口,也可以支持用户自定义视频传输协议。可解决竖屏横向显示或屏横竖向显示的应用难题。
接口特性:

  1.   支持HDMI/DVI接口信号处理
  2.   支持Display/EDP接口信号处理
  3.   支持V-By-One接口信号处理
  4.   支持MIPI/LVDS接口信号处理
  5.   支持光纤接口信号处理处理
  6.   支持SDI接口信号处理

处理能力:

  1.   1080P以下实时视频输入,1080P实时视频输出,自适应输入,自动缩放
  2.   1080P实时视频输入,1080P实时视频输出
  3.   4K分辨率实时视频输入,1080P实时视频输出,自适应输入,自动缩放

功能方面:

  •   画面旋转,旋转90度,翻转180度,旋转270度,外部接口可配置
  •   上下交叉变换处理
  •   无缝输出处理,确保无"黑屏"及无"闪屏"现像
  •   双路信号处理时,可画中画(PIP)或画外画(POP)

常用功能列表:

  •   DP转DVI, DP转HDMI,DP转SDI,  EDP转DVI, EDP转HDMI, EDP转SDI,
  •   EDP转V-By-One, V-By-One转EDP, DVI转V-By-One, V-By-One转DVI
  •   EDP转LVDS, LVDS转EDP, V-By-One转LVDS, LVDS转V-By-One

其它:

  •   中帝威技术支持
  •   软件在线升级

应用示意图1:   HDMI输入HDMI输出


    处理HDMI输出时,因为分辨率限制在1080P,此时需要切边来满足实际的应用

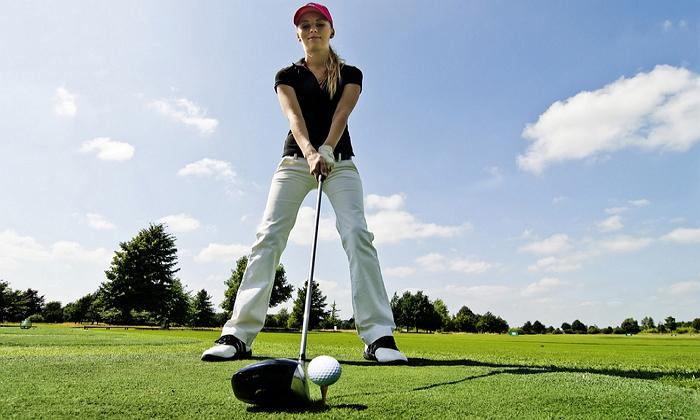

  •   原始输入图像1920X1080

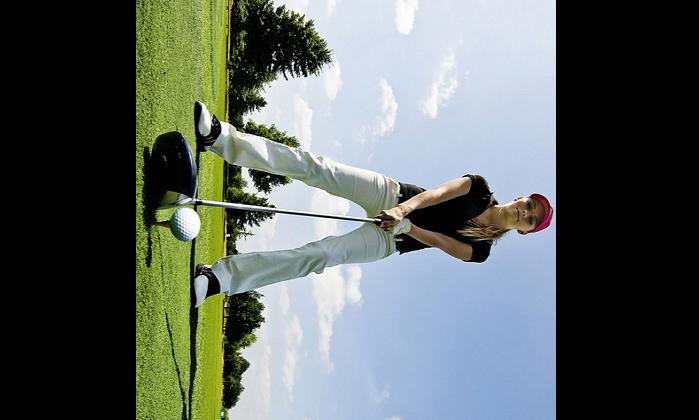

  •   顺时针方向旋转后输出1920X1080,其中有效图像为1080X1080

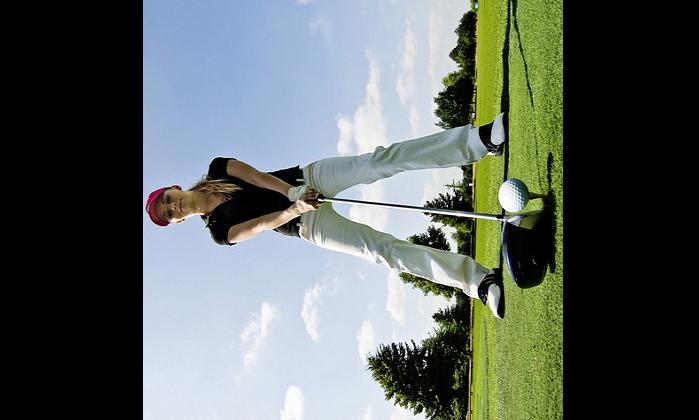

  •   逆时针方向旋转后输出1920X1080,其中有效图像为1080X1080




中帝威
