产品介绍



中帝威高清数字SCP16*16 无缝矩阵，最多支持输出16 个画面，输出画面显示在不同显示屏上，支持SDI、SD、HD 等多种信号格式，自动均衡功能和时钟恢复功能保证信号的高质量传输。3G HD-SDI 数字矩阵符合SMPTE 标准和 ITU 标准。



产品特性

• 兼容 3G-SDI、HD-SDI、SD-SDI、DVB-ASI、嵌入式音频等多种数字信号格式，可通过10Mb/s～3Gb/s 码率的数字信号

• 规模：mini 1U机箱尺寸

• 16路无缝输出，保证信号切换输出不黑屏、不闪屏

• 信号格式：SDI

• 自适应输入均衡控制

• 输入分辨率自适应，输出分辨率可调

• 支持本地键盘控制操作及切换

• 支持 RS422/网络远程控制及切换



接口参数



产品名称	SDI 16*16 无缝矩阵
产品型号	SCP1516
视频输入	输入信号	SDI
	码率	270Mbps~10.2Gbps
	连接器	BNC
	反射损耗	>15dB
	信号幅度	800mV±10%
	阻抗	75Ω
	均衡	1694A
视频输出	输出信号	SDI
	连接器	BNC
	反射损耗	>15dB
	信号幅度	800mV±10%
	阻抗	75Ω
	上升/下降时间	0.6ns±100ps
	直流偏移	0V±0.5V
	时钟恢复	自动输出可选
	抖动	<0.2UI
常规参数	电源	100-240V/AC
	功率	25W-150W，根据主机类型

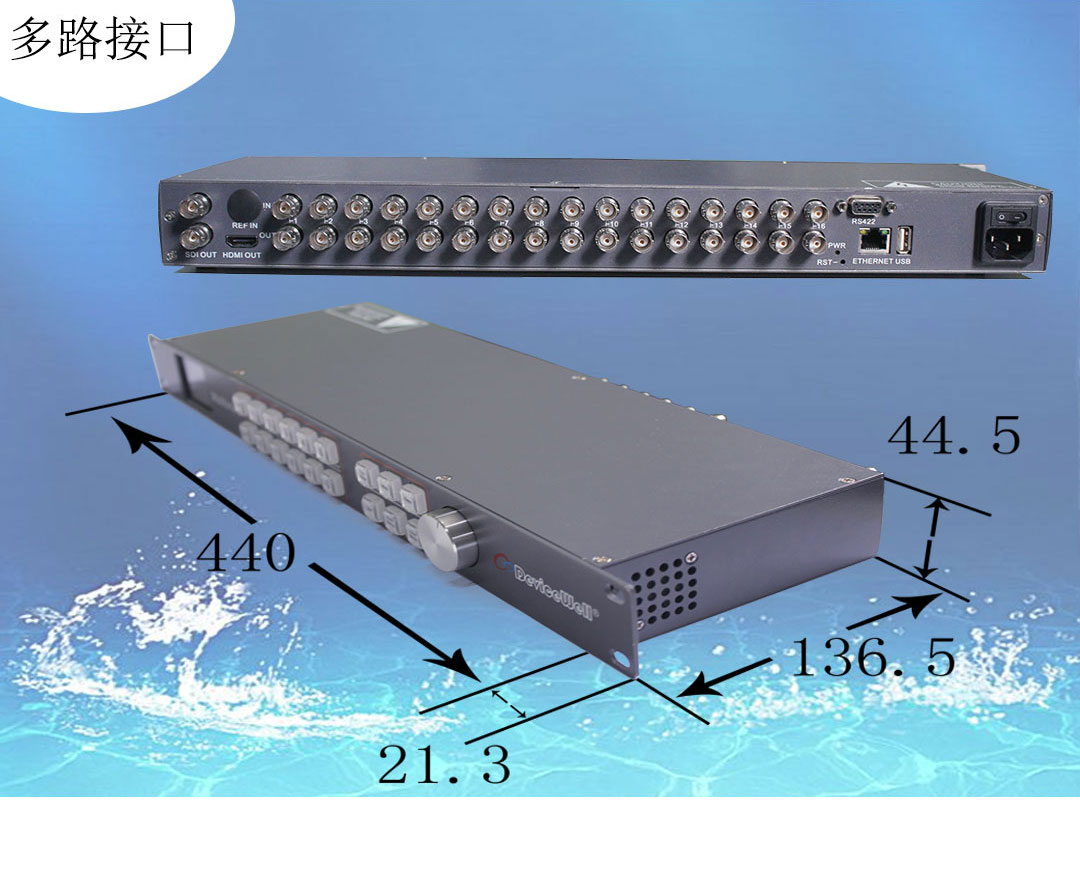

	主机尺寸	1U(标准电源)
	工作温度	0℃~50℃无冷凝
	存储温度	-20℃~75℃
	工作湿度	20%~70%RH
	存储湿度	0%~90%RH，不结露













































































中帝威（Devicewell）12G SDI 矩阵SCP1516说明书下载
