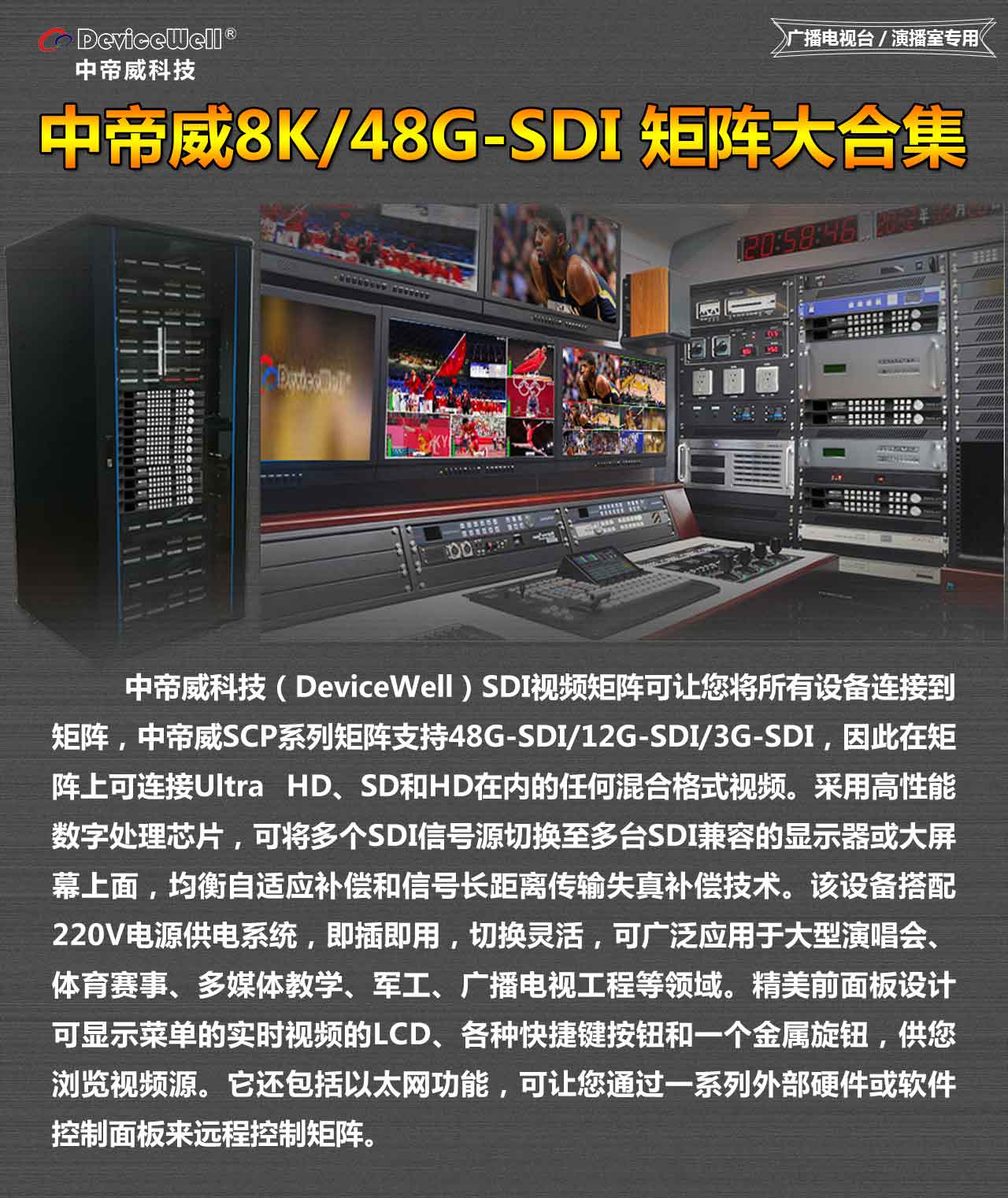

中帝威科技（DeviceWell）SDI视频矩阵可让您将所有设备连接到矩阵，中帝威SCP系列矩阵支持48G-SDI/12G-SDI/3G-SDI，因此在矩阵上可连接Ultra HD、SD和HD在内的任何混合格式视频。采用高性能数字处理芯片，可将多个SDI信号源切换至多台SDI兼容的显示器或大屏幕上面，均衡自适应补偿和信号长距离传输失真补偿技术。该设备搭配220V电源供电系统，即插即用，切换灵活，可广泛应用于大型演唱会、体育赛事、多媒体教学、军工、广播电视工程等领域。精美前面板设计可显示菜单的实时视频的LCD、各种快捷键按钮和一个金属旋钮，供您浏览视频源。它还包括以太网功能，可让您通过一系列外部硬件或软件控制面板来远程控制矩阵。

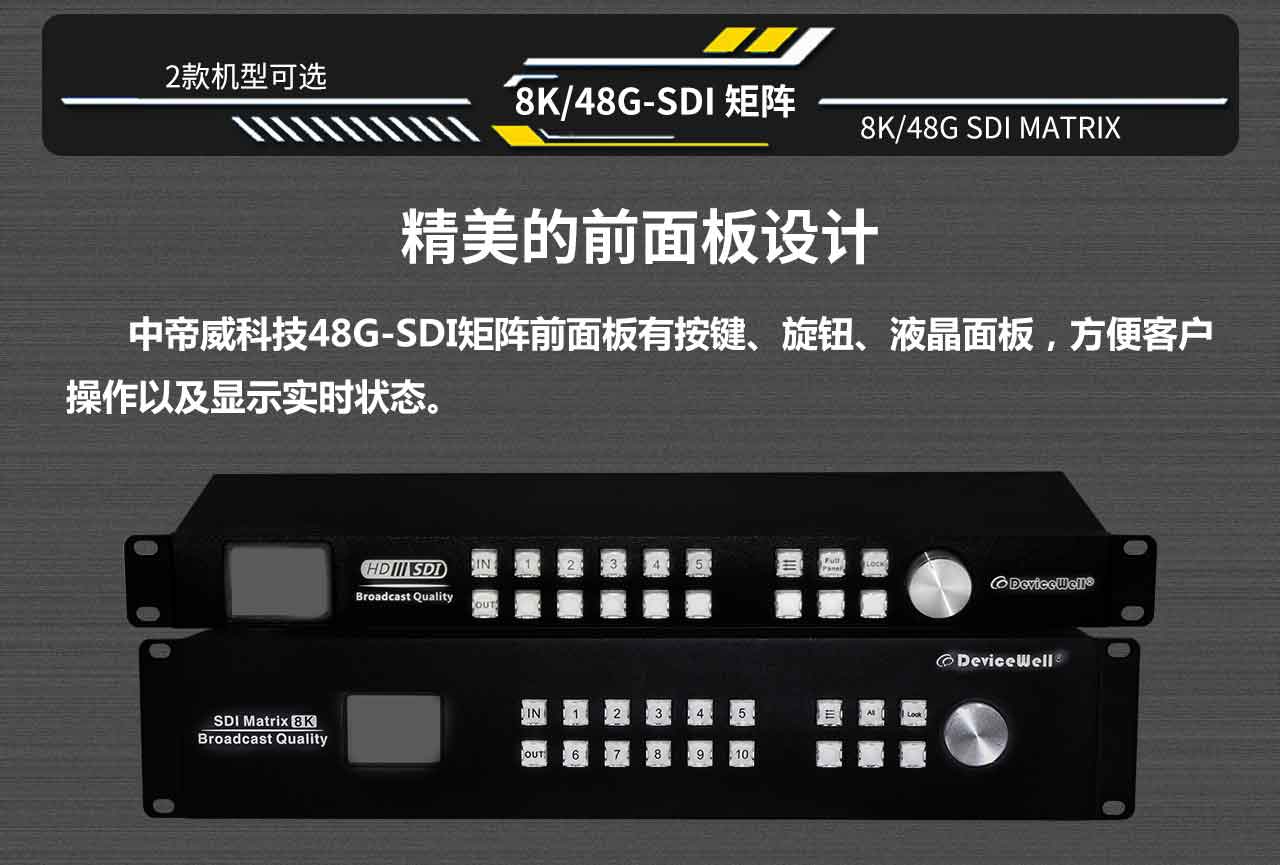

  中帝威科技（DeviceWell）48G-SDI矩阵前面板有按键、旋钮、液晶面板，方便客户操作以及显示实时状态。

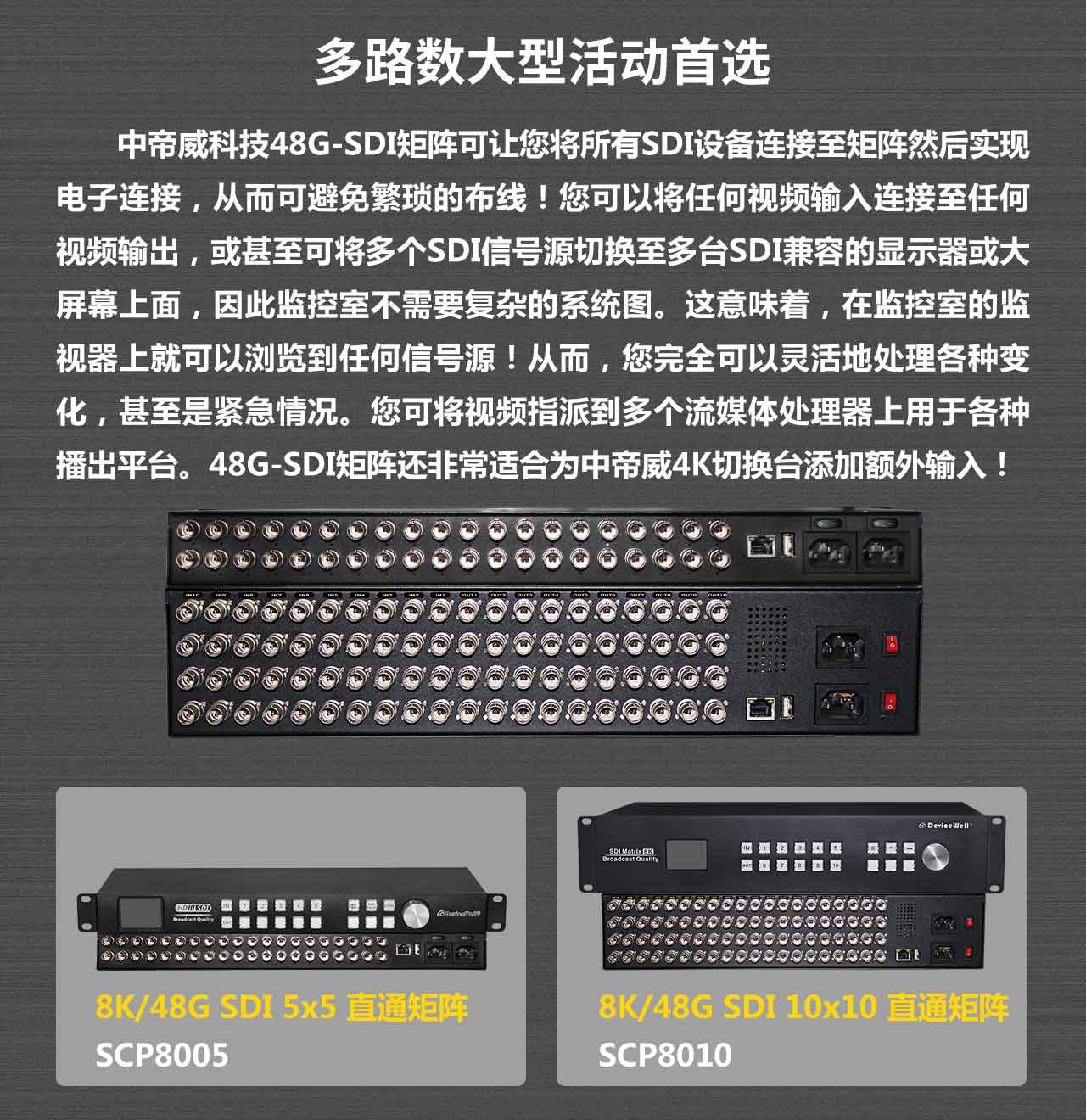

  中帝威科技（DeviceWell）48G-SDI矩阵可让您将所有SDI设备连接至矩阵然后实现电子连接，从而可避免繁琐的布线！您可以将任何视频输入连接至任何视频输出，或甚至可将多个SDI信号源切换至多台SDI兼容的显示器或大屏幕上面，因此监控室不需要复杂的系统图。这意味着，在监控室的监视器上就可以浏览到任何信号源！从而，您完全可以灵活地处理各种变化，甚至是紧急情况。您可将视频指派到多个流媒体处理器上用于各种播出平台。48G-SDI矩阵还非常适合为中帝威4K切换台添加额外输入！

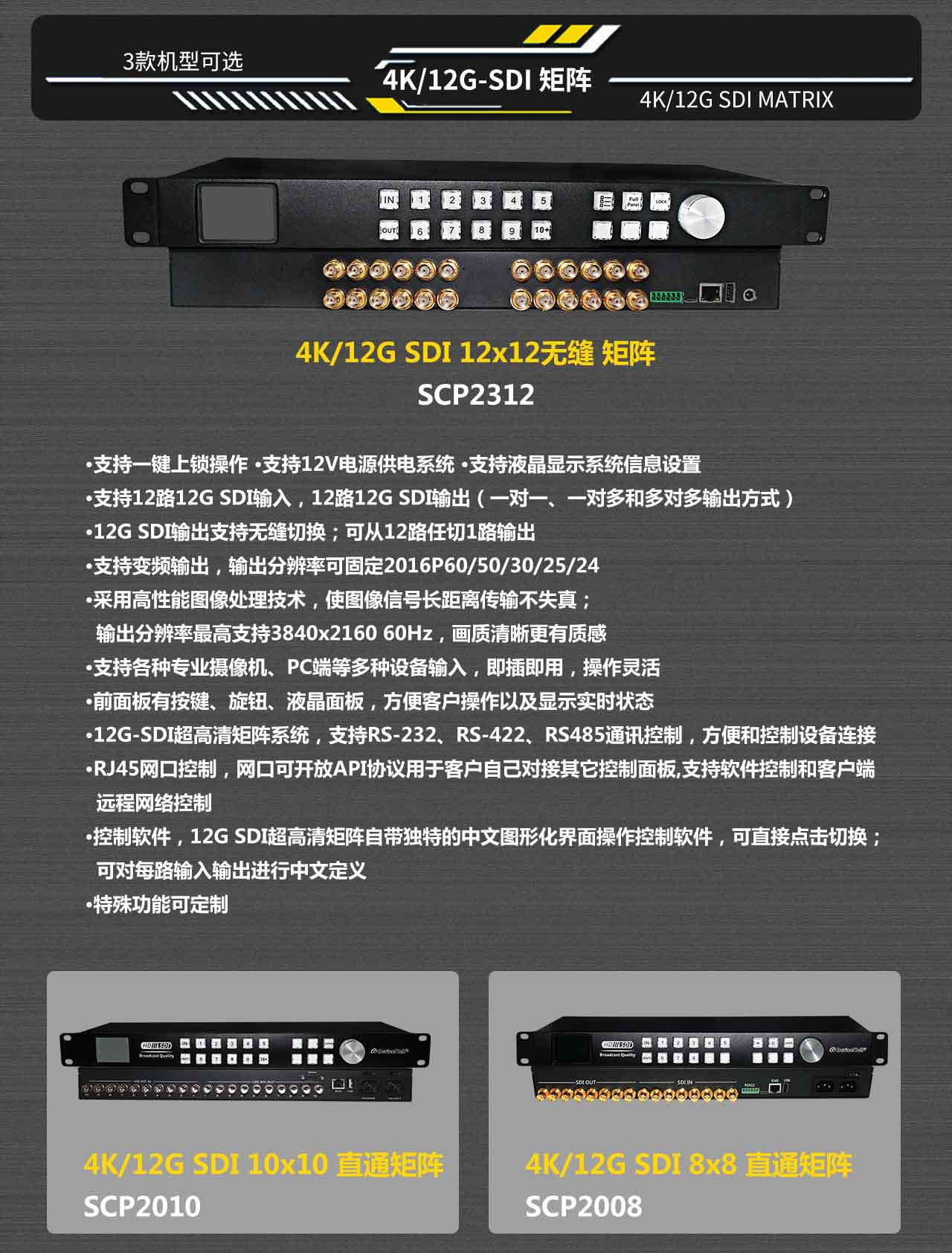

  中帝威科技（DeviceWell）SDI视频矩阵特点

·支持一键上锁操作 ·支持12V电源供电系统 ·支持液晶显示系统信息设置 ·支持12路12G SDI输入，12路12G SDI输出（一对一、一对多和多对多输出方式） ·12G SDI输出支持无缝切换；可从12路任切1路输出 ·支持变频输出，输出分辨率可固定2016P60/50/30/25/24 ·采用高性能图像处理技术，使图像信号长距离传输不失真；   输出分辨率最高支持3840x2160 60Hz，画质清晰更有质感 ·支持各种专业摄像机、PC端等多种设备输入，即插即用，操作灵活 ·前面板有按键、旋钮、液晶面板，方便客户操作以及显示实时状态 ·12G-SDI超高清矩阵系统，支持RS-232、RS-422、RS485通讯控制，方便和控制设备连接 ·RJ45网口控制，网口可开放API协议用于客户自己对接其它控制面板,支持软件控制和客户端   远程网络控制 ·控制软件，12G SDI超高清矩阵自带独特的中文图形化界面操作控制软件，可直接点击切换；   可对每路输入输出进行中文定义 ·特殊功能可定制

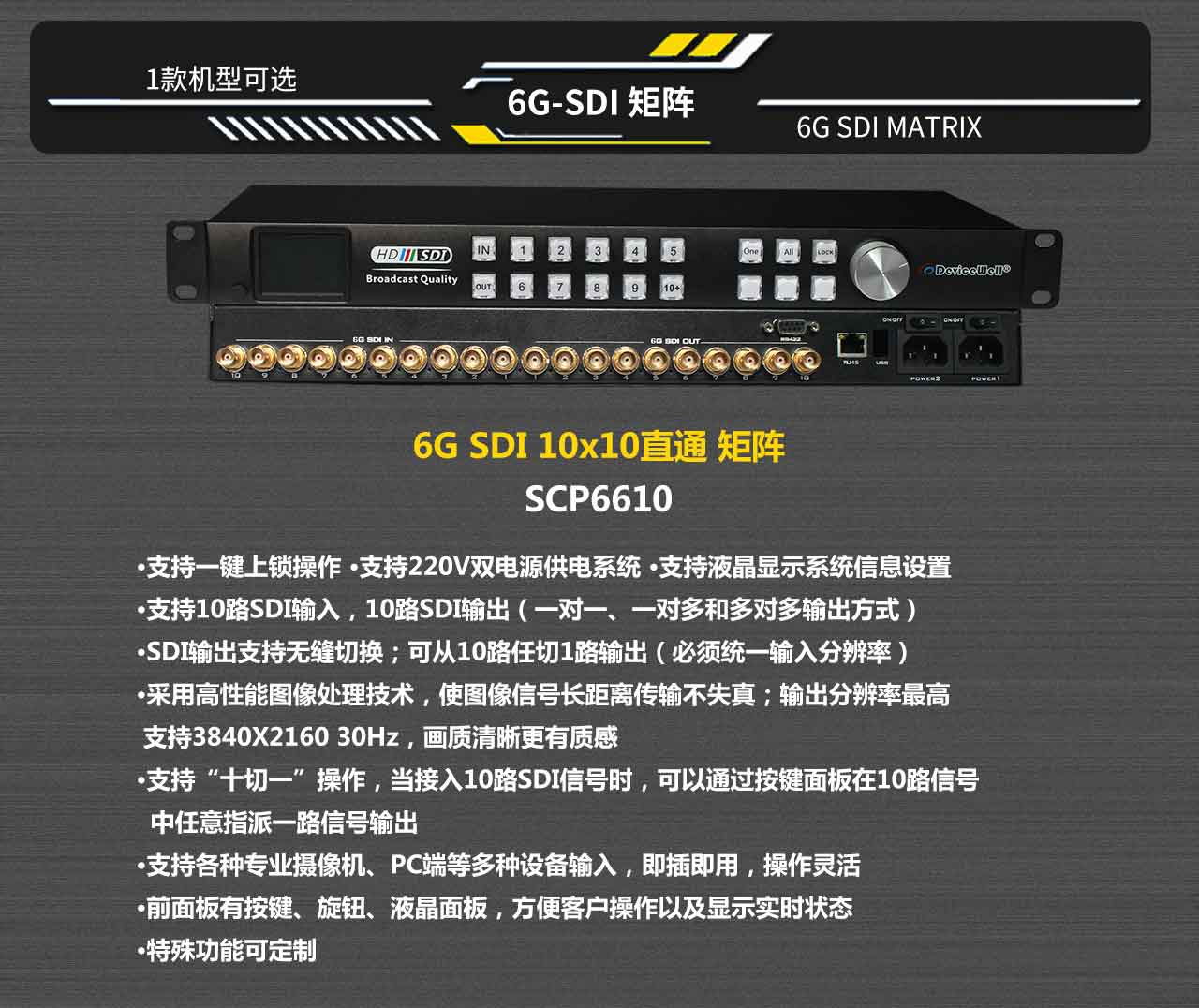

  中帝威科技（DeviceWell）6G SDI视频矩阵-SCP6610

·支持一键上锁操作 ·支持220V双电源供电系统 ·支持液晶显示系统信息设置 ·支持10路SDI输入，10路SDI输出（一对一、一对多和多对多输出方式） ·SDI输出支持无缝切换；可从10路任切1路输出（必须统一输入分辨率） ·采用高性能图像处理技术，使图像信号长距离传输不失真；输出分辨率最高  支持3840X2160 30Hz，画质清晰更有质感 ·支持“十切一”操作，当接入10路SDI信号时，可以通过按键面板在10路信号   中任意指派一路信号输出     ·支持各种专业摄像机、PC端等多种设备输入，即插即用，操作灵活 ·前面板有按键、旋钮、液晶面板，方便客户操作以及显示实时状态 ·特殊功能可定制



  中帝威科技（DeviceWell）无缝输出DVI视频矩阵，基于XVI技术标准而设计的全新SCP9平台，相容SCC9系列模块。所有视频信号切换时无黑屏，无闪屏现像，是一款专为纯无缝视频切换需求而设计的专业矩阵。视频信号按接口类型不同分别支持VESA标准及SMPTE标准，视频信号在VESA标准时最高支持1920x1200@60Hz,在SMPTE标准时最高支持1920x1080@60Hz,向下相容，所有信号输入自适应。内置输入均衡器，输出预加重处理及信号幅度调等，可自适应输入视频信号的不同码率及电气特性。SCP9平台全部采用模块化设计，根据应用需求可更换相应的模块，项目应用中更加灵活。模块之间采用工业级CAN总线相联接，确保系统的稳定性及增强系统的抗干扰能力。SCP9平台自带前面板LCD显示，可显示切换状态、信号状态及机箱温度等信息。矩阵控制可通过本地键盘执行，也可通过过程端口RS232、RS485、USB键盘及网络等进行远程控制。       为更好地符合特定用户的需求，矩阵采用插卡式设计，可任意更换其他信号输入/输出卡以及输入/输出卡的数量。根据客户需求，也可扩大切换容量，灵活 应用。SCP9可扩展“选件”以提高设备性能。用户可以扩展冗余电源、多通信协议卡、同步卡、时间卡等特殊功能，也可以选配专业级串行去抖，时钟恢复，等提升串行信号质量的模块。应用于广播电视工程、多媒体会议厅、大屏幕显示工程。

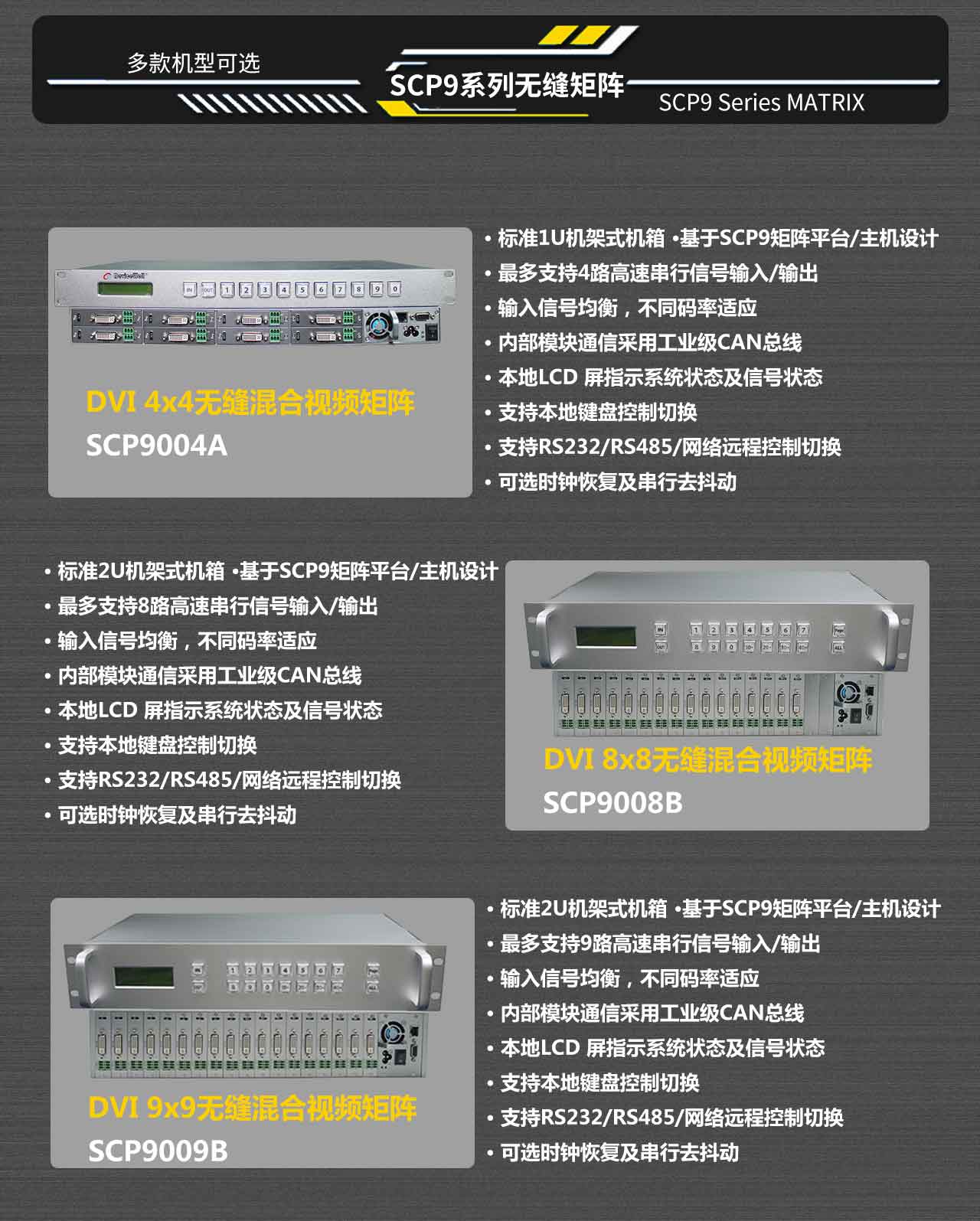

  中帝威科技（DeviceWell） DVI视频矩阵-SCP9009B

· 标准2U机架式机箱 ·基于SCP9矩阵平台/主机设计 · 最多支持9路高速串行信号输入/输出 · 输入信号均衡，不同码率适应 · 内部模块通信采用工业级CAN总线 · 本地LCD 屏指示系统状态及信号状态 · 支持本地键盘控制切换 · 支持RS232/RS485/网络远程控制切换 · 可选时钟恢复及串行去抖动

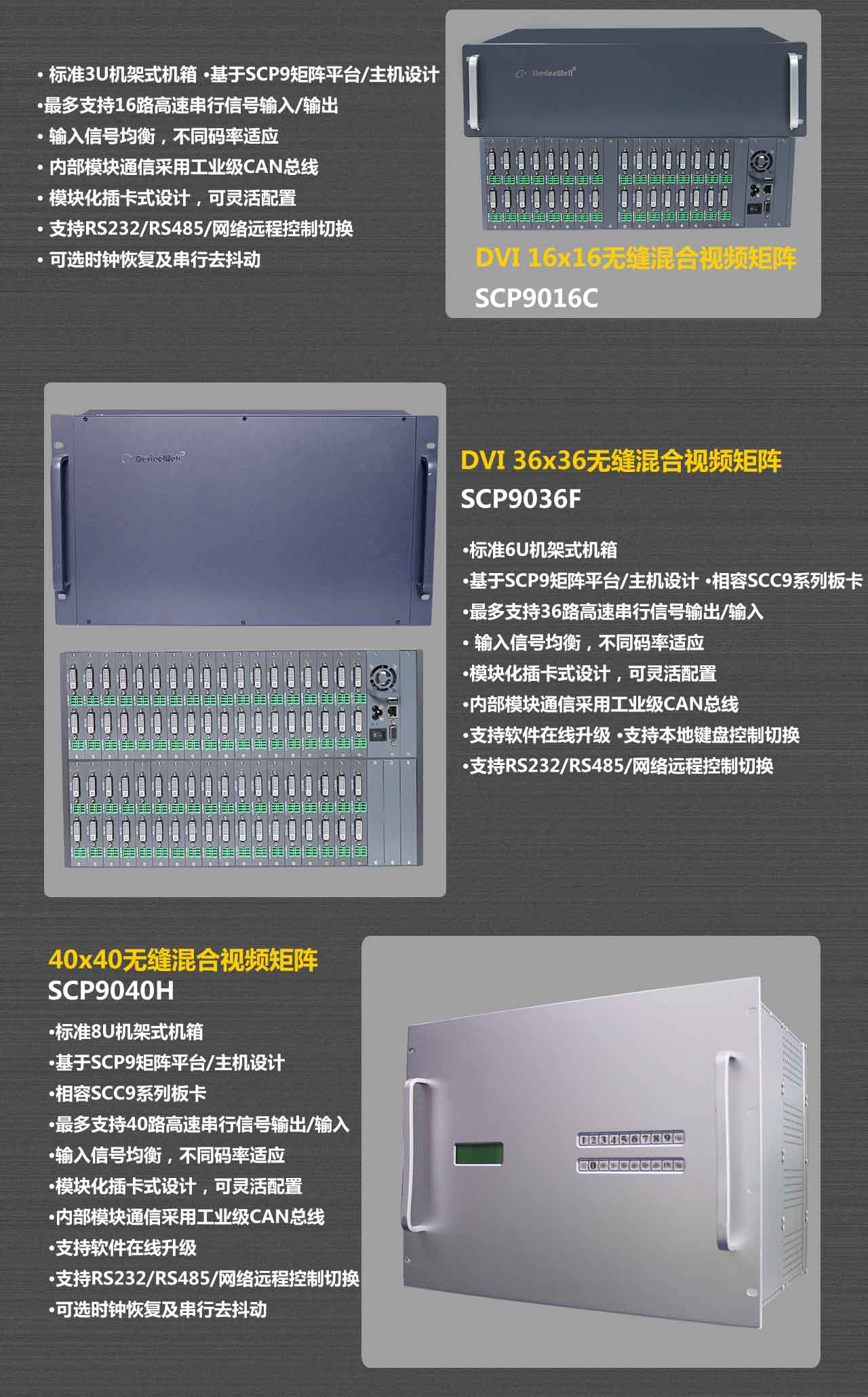

  中帝威科技（DeviceWell）40x40无缝混合视频矩阵-SCP9040H

·标准8U机架式机箱 ·基于SCP9矩阵平台/主机设计 ·相容SCC9系列板卡 ·最多支持40路高速串行信号输出/输入 ·输入信号均衡，不同码率适应 ·模块化插卡式设计，可灵活配置 ·内部模块通信采用工业级CAN总线 ·支持软件在线升级 ·支持RS232/RS485/网络远程控制切换 ·可选时钟恢复及串行去抖动

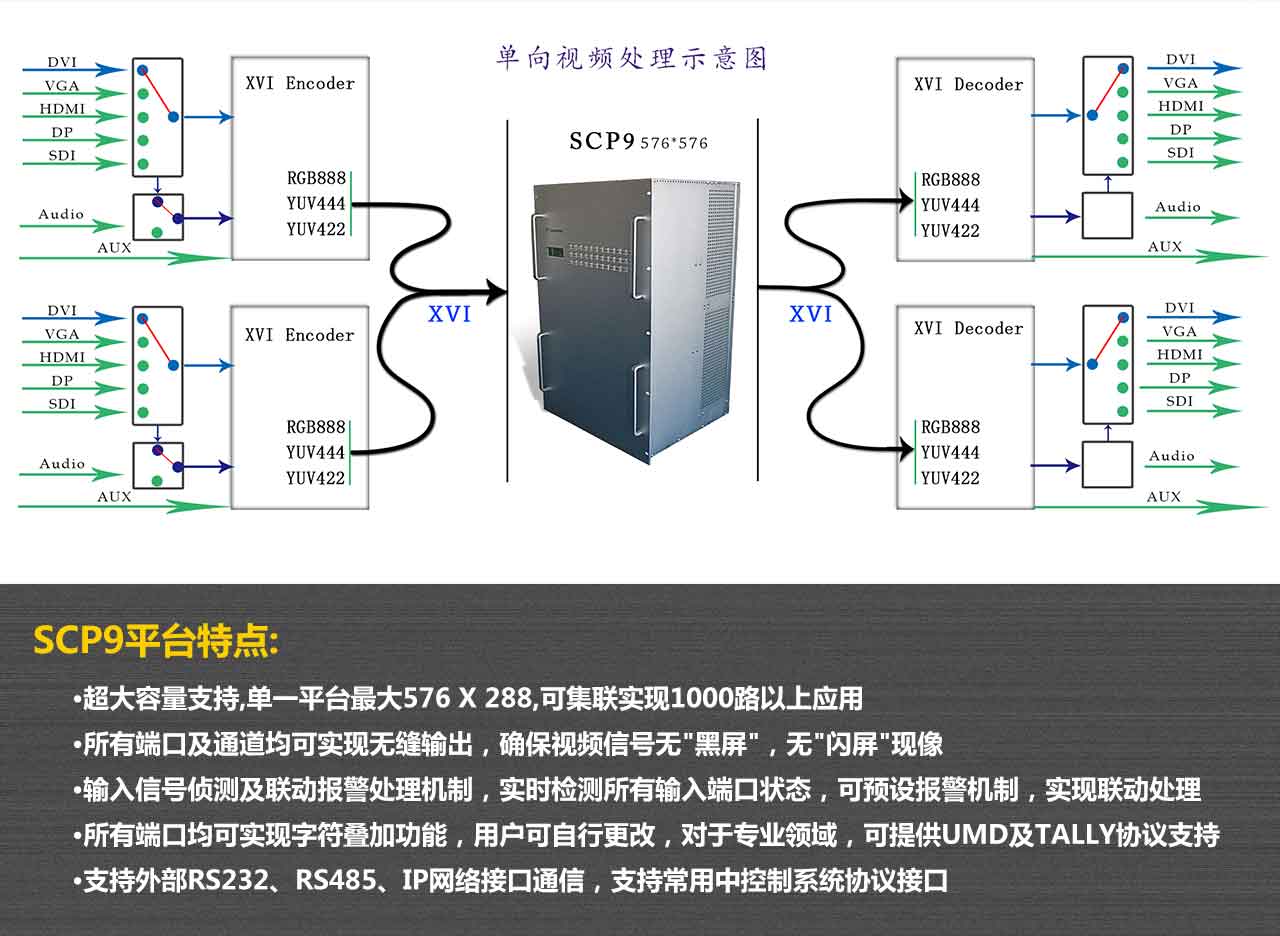

  中帝威科技（DeviceWell）SCP9平台特点

• 超大容量支持,单一平台最大576 X 288,可集联实现1000路以上应用
• 所有端口及通道均可实现无缝输出，确保视频信号无"黑屏"，无"闪屏"现像
• 输入信号侦测及联动报警处理机制，实时检测所有输入端口状态，可预设报警机制，实现联动处理
• 所有端口均可实现字符叠加功能，用户可自行更改，对于专业领域，可提供UMD及TALLY协议支持
• 支持外部RS232、RS485、IP网络接口通信，支持常用中控制系统协议接口

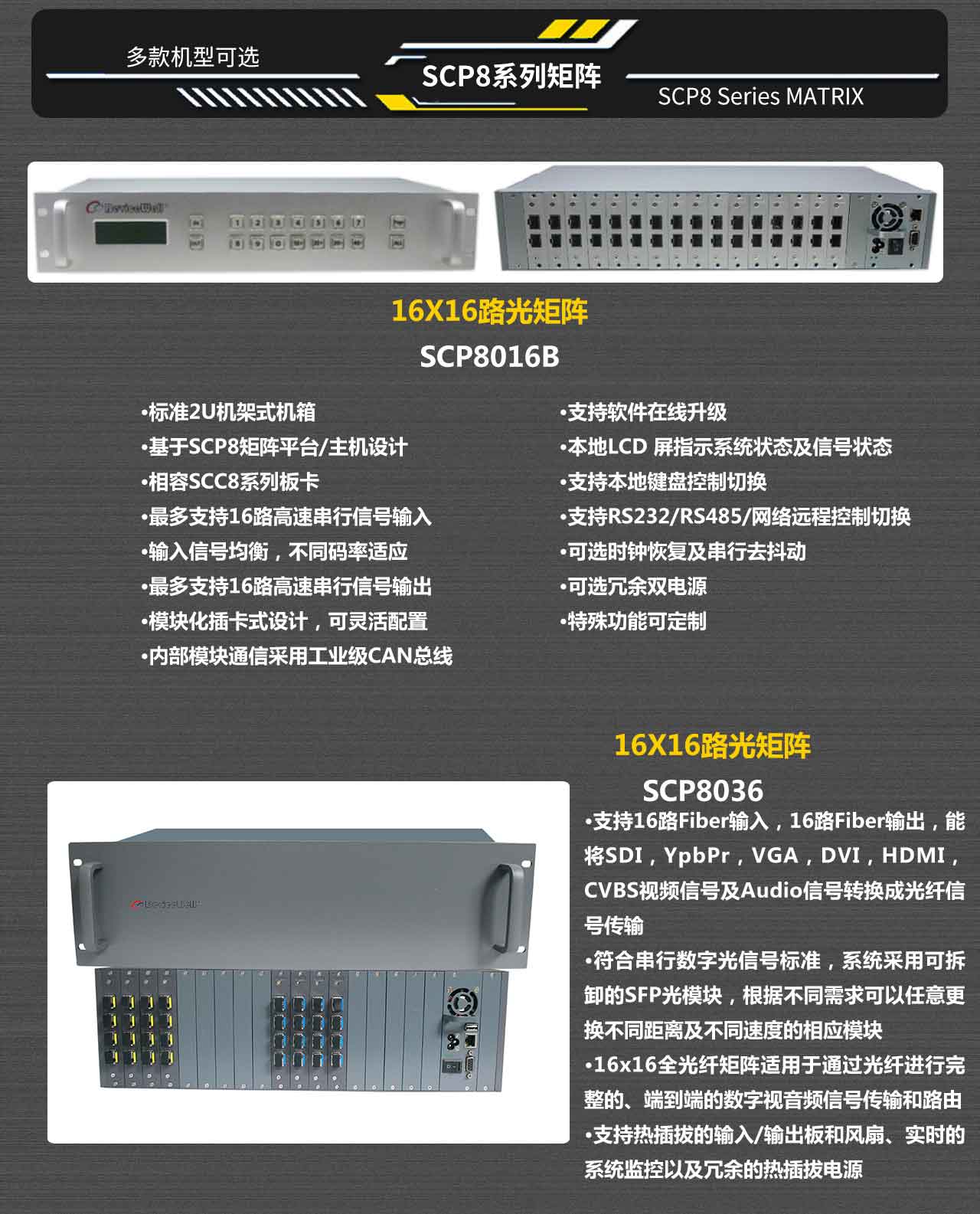

  中帝威科技（DeviceWell）16X16路光矩阵-SCP8036

• 支持16路Fiber输入，16路Fiber输出，能将SDI，YpbPr，VGA，DVI，HDMI，CVBS视频信号及Audio信号转换成光纤信号传输
• 符合串行数字光信号标准，系统采用可拆卸的SFP光模块，根据不同需求可以任意更换不同距离及不同速度的相应模块
• 16x16全光纤矩阵适用于通过光纤进行完整的、端到端的数字视音频信号传输和路由
• 支持热插拔的输入/输出板和风扇、实时的系统监控以及冗余的热插拔电源

  中帝威科技（DeviceWell）SCP8平台特点

• 应用于信号节点距离远，且分布式多接口架构项目。
• 纯光系统设计，整个系统核心层采用纯光纤接口
• 超大容量支持,单一平台最大576 X 288,可集联实现1000路以上的光纤系统分布式应用
• 相容常规光纤传输协议    ,支持双向光纤协议(Bidi)
• 支持外部RS232、RS485、IP网络接口通信，支持常用中控制系统协议接口

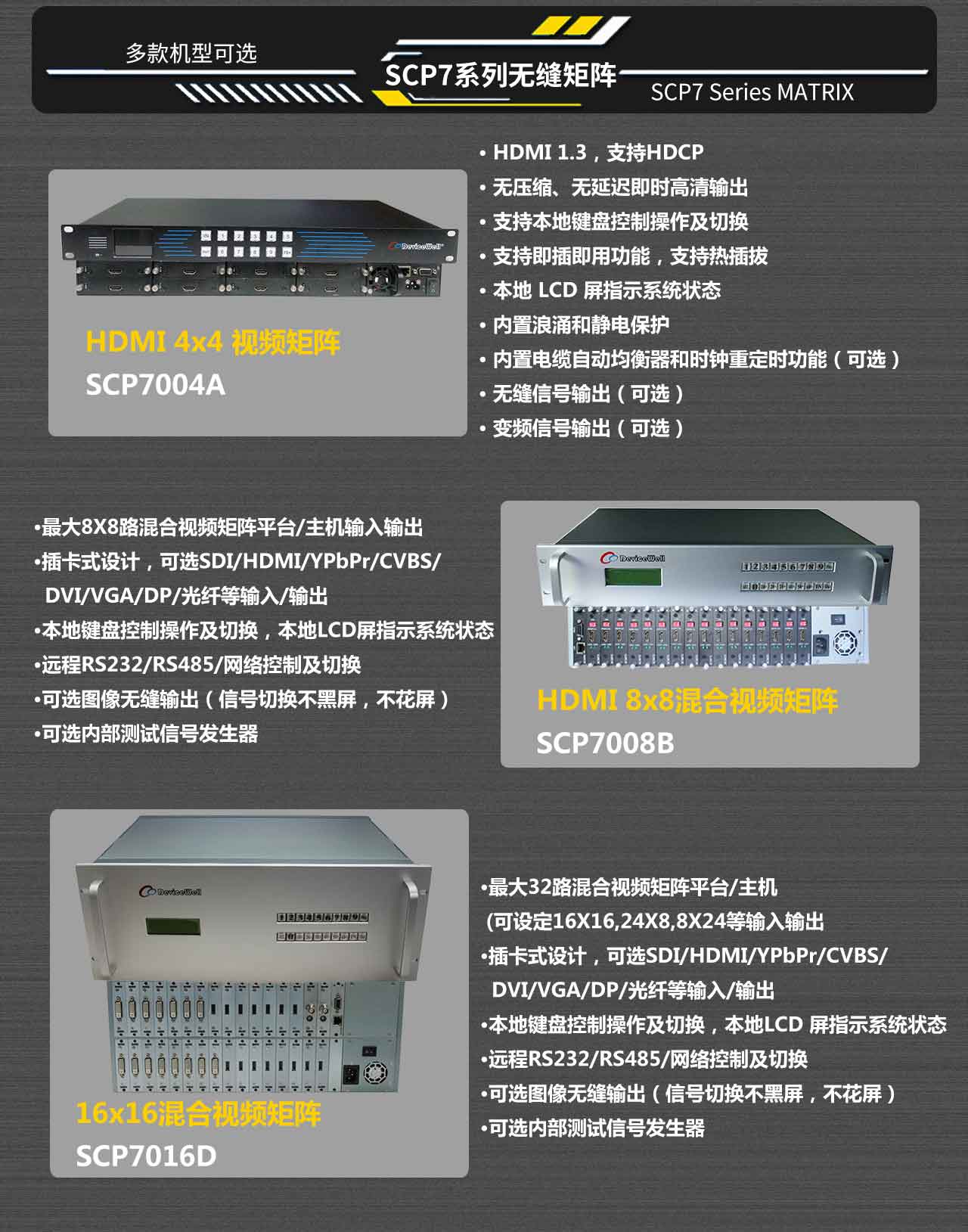

  中帝威科技（DeviceWell）16x16混合视频矩阵-SCP7016D

·最大32路混合视频矩阵平台/主机  (可设定16X16,24X8,8X24等输入输出 ·插卡式设计，可选SDI/HDMI/YPbPr/CVBS/   DVI/VGA/DP/光纤等输入/输出 ·本地键盘控制操作及切换，本地LCD 屏指示系统状态 ·远程RS232/RS485/网络控制及切换 ·可选图像无缝输出（信号切换不黑屏，不花屏） ·可选内部测试信号发生器

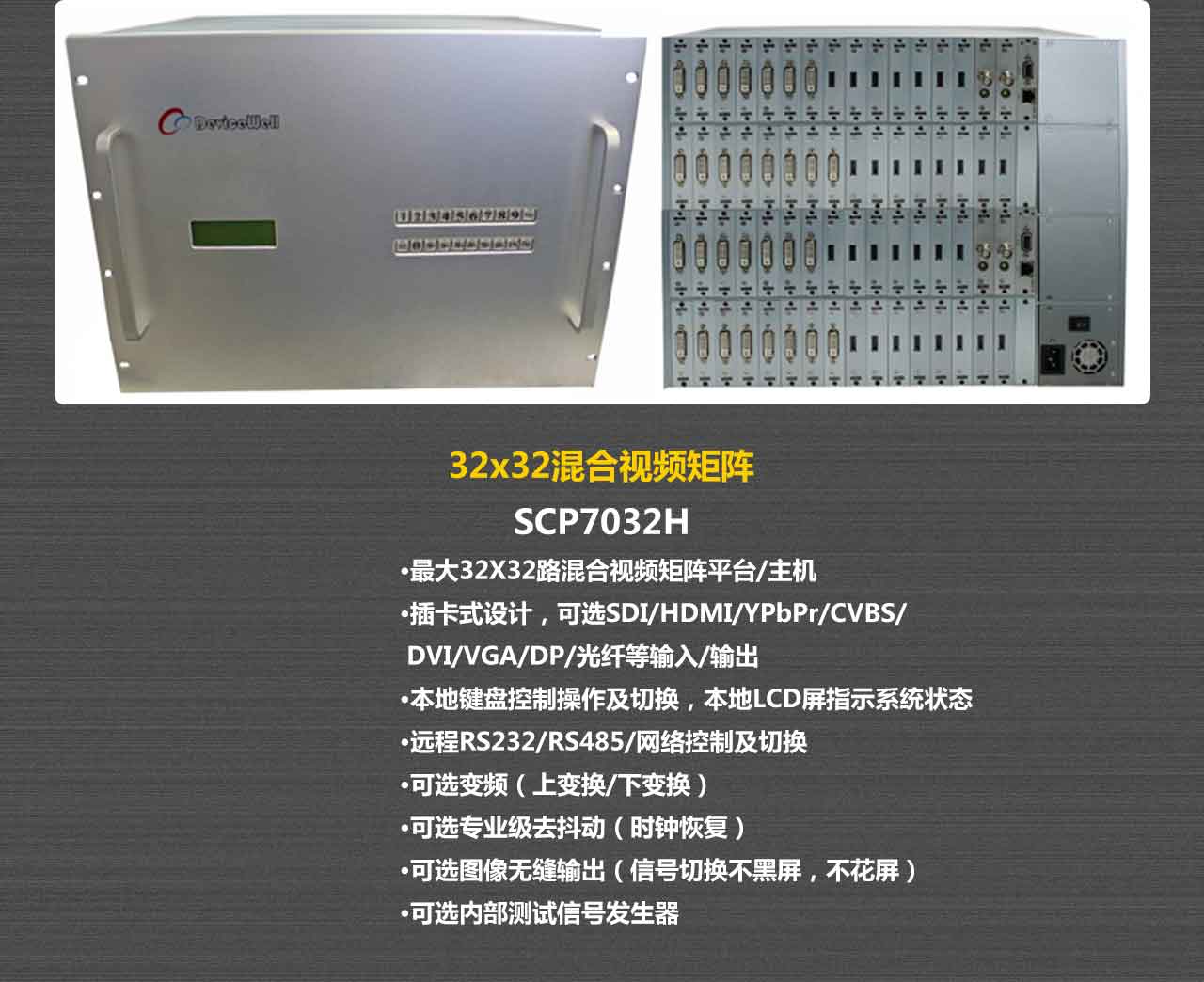

  中帝威科技（DeviceWell）32x32混合视频矩阵-SCP7032H

·最大32X32路混合视频矩阵平台/主机 ·插卡式设计，可选SDI/HDMI/YPbPr/CVBS/  DVI/VGA/DP/光纤等输入/输出 ·本地键盘控制操作及切换，本地LCD屏指示系统状态 ·远程RS232/RS485/网络控制及切换 ·可选变频（上变换/下变换） ·可选专业级去抖动（时钟恢复） ·可选图像无缝输出（信号切换不黑屏，不花屏） ·可选内部测试信号发生器

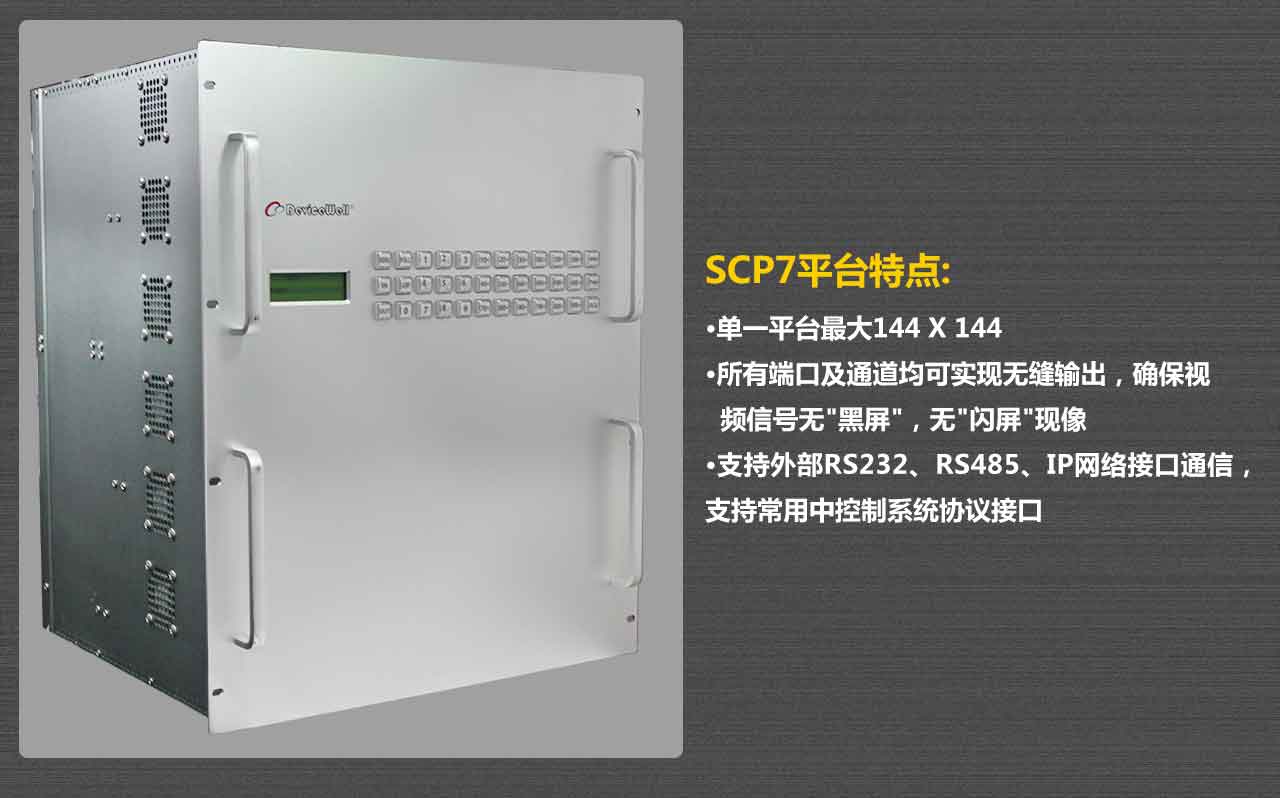

  中帝威科技（DeviceWell）SCP7平台特点

• 单一平台最大144 X 144
• 所有端口及通道均可实现无缝输出，确保视     频信号无"黑屏"，无"闪屏"现像
• 支持外部RS232、RS485、IP网络接口通信，支持常用中控制系统协议接口

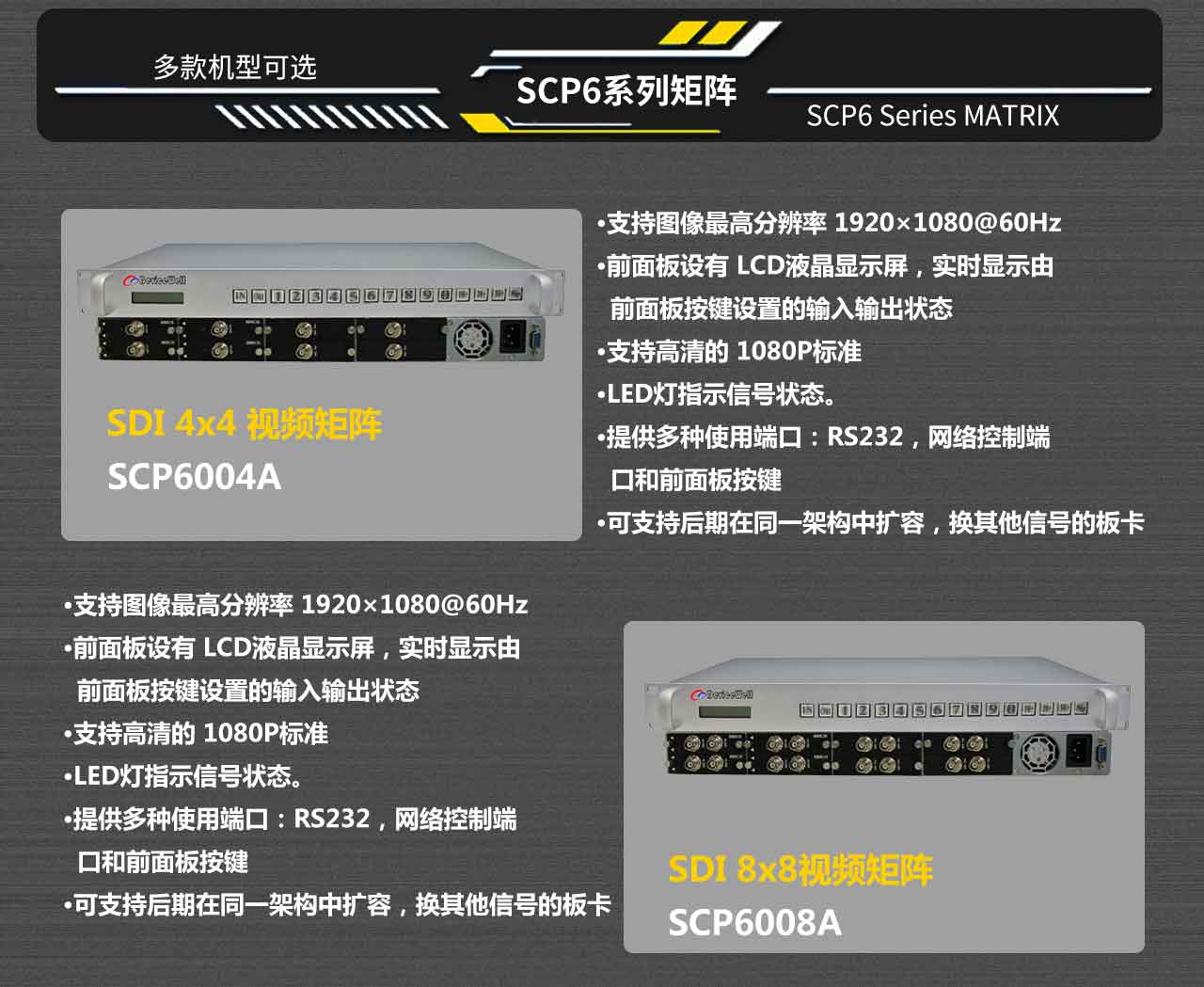

  中帝威科技（DeviceWell）SDI 8x8视频矩阵SCP6008A

·支持图像最高分辨率 1920×1080@60Hz ·前面板设有 LCD液晶显示屏，实时显示由   前面板按键设置的输入输出状态 ·支持高清的 1080P标准 ·LED灯指示信号状态。 ·提供多种使用端口：RS232，网络控制端   口和前面板按键 ·可支持后期在同一架构中扩容，换其他信号的板卡

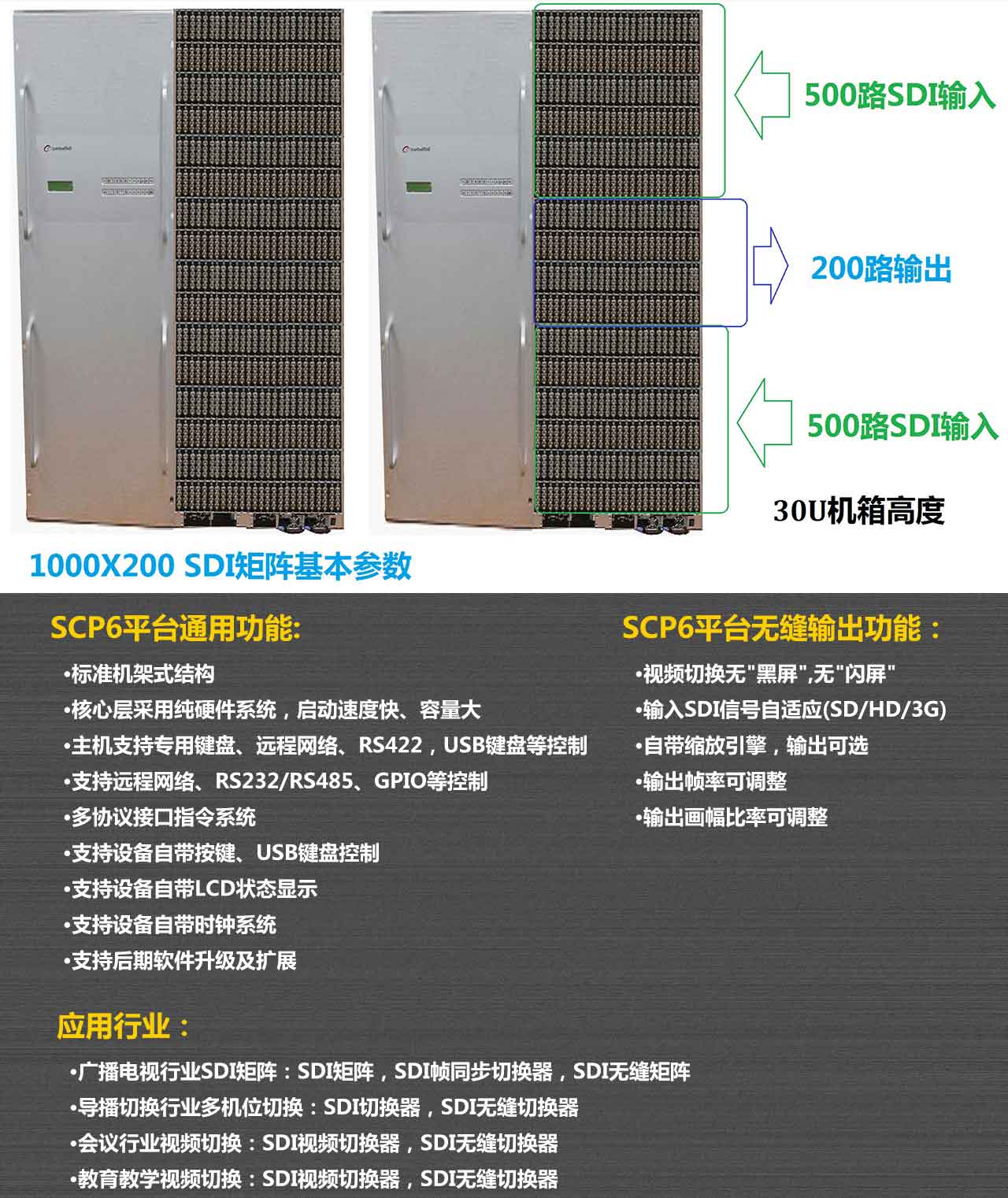

  中帝威科技（DeviceWell）SCP6平台通用功能

• 标准机架式结构
• 核心层采用纯硬件系统，启动速度快、容量大
• 主机支持专用键盘、远程网络、RS422，USB键盘等控制
• 支持远程网络、RS232/RS485、GPIO等控制
• 多协议接口指令系统   ·支持设备自带按键、USB键盘控制
• 支持设备自带LCD状态显示
• 支持设备自带时钟系统
• 支持后期软件升级及扩展

  中帝威科技（DeviceWell）SCP6平台无缝输出功能

• 视频切换无"黑屏",无"闪屏"
• 输入SDI信号自适应(SD/HD/3G)
• 自带缩放引擎，输出可选
• 输出帧率可调整
• 输出画幅比率可调整



  中帝威科技（DeviceWell）SCP6平台应用行业

• 广播电视行业SDI矩阵：SDI矩阵，SDI帧同步切换器，SDI无缝矩阵
• 导播切换行业多机位切换：SDI切换器，SDI无缝切换器
• 会议行业视频切换：SDI视频切换器，SDI无缝切换器
• 教育教学视频切换：SDI视频切换器，SDI无缝切换器





中帝威(DeviceWell) 中帝威矩阵8K/48G-SDI、4K/12G-SDI、大容量混合矩阵、无缝切换技术打造高效音视频处理中枢相关资料



序  号	资料名称	版本	修改日期	说明/备注
1	中帝威8K/48G SDI矩阵SCP8010说明书下载	1.0	2025年2月13日
2	中帝威8K/48G SDI矩阵SCP8005说明书下载	1.0	2025年2月13日
3	中帝威4K/12G SDI矩阵SCP2312说明书下载	1.0	2025年2月13日
4	中帝威4K/12G SDI矩阵SCP2312说明书下载	1.0	2025年2月13日
5	中帝威4K/12G SDI矩阵SCP2010说明书下载	1.0	2025年2月13日
6	中帝威4K/12G SDI矩阵SCP2008说明书下载	1.0	2025年2月13日
7	中帝威6G SDI矩阵SCP6610说明书下载	1.0	2025年2月13日
8	中帝威3G SDI无缝矩阵SCP1516说明书下载	1.0	2025年2月13日
9	中帝威3G SDI无缝矩阵SCP1508说明书下载	1.0	2025年2月13日
10	中帝威3G SDI无缝矩阵SCP1016说明书下载	1.0	2025年2月13日
11	中帝威3G SDI无缝矩阵SCP1007说明书下载	1.0	2025年2月13日
12	其它		2025年2月13日
