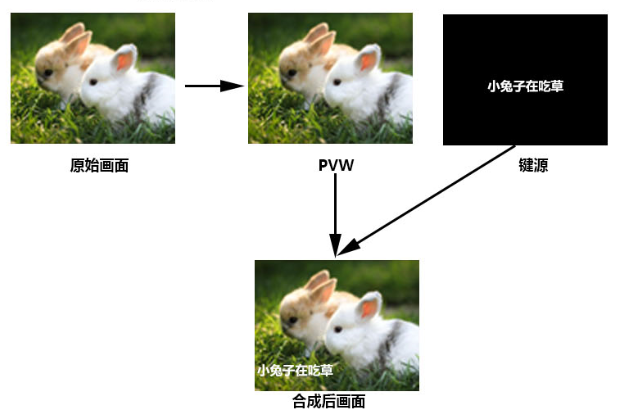

• Luma KEY亮度键

开启本功能会扣去键源的黑色部分。然后与背景图像重叠从而达到抠像和叠加背景的目的，此功能一般用于虚拟演播室叠加字幕等。

把黑色背景的白色字体视频或者图片切换到PVW预监窗口，开启KEY1亮度键功能，此时液晶会出现一个亮度键参数设置界面，然后用CUT/AUTO/T-Bar切换都可以把字符叠加到PGM，抠像色域设置.

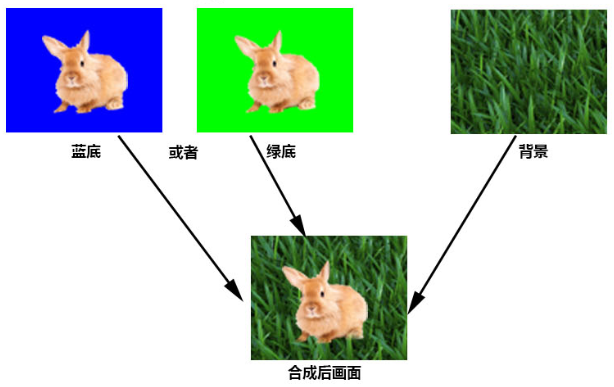

• Chroma KEY色度键

色度键抠像支持动态视频源像与静态源抠像，切换机会抠去键源的蓝色或绿色部分，保留其它颜色，然后与背景图像重叠从而达到抠像和叠加背景的目的，此功能一般用于虚拟演播室叠加字幕等。

把蓝色背景或者绿色背景切换到PVW预监窗口，再开启Chroma KEY色度键功能。此时液晶屏会出现一个色度键的参数设置界面，通过旋钮选择你抠像的背景，选择完后可以通过CUT/AUTO/推杆实现抠像，此时你要叠加的图像出现在PGM直播画面中.

视频源项可以选择键源，KEY类型有色度键_绿和色度键_蓝，级别设置范围在0-64。

HDS7305添加抠像后的操作过程:

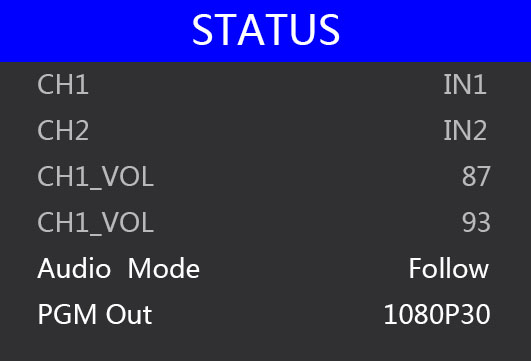

1.这是初始界面,直播源灯把被按键选择   预播源被按键IN2选择（输入信号为信号源设置的256色）

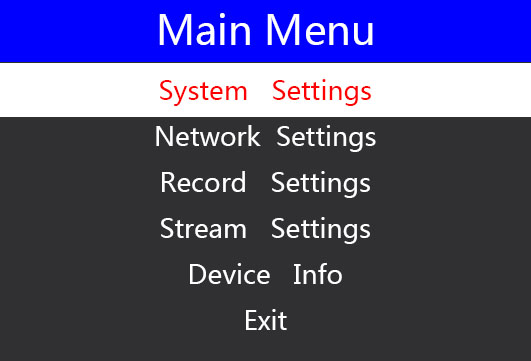

2.按菜单键，然后选择“系统设置”选项

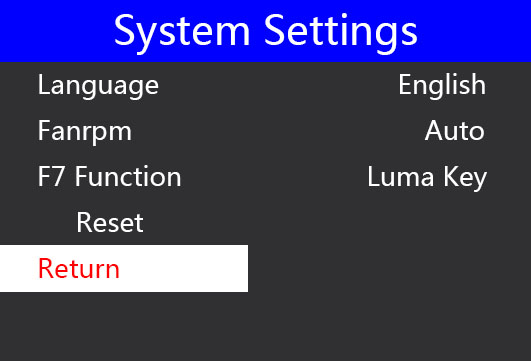

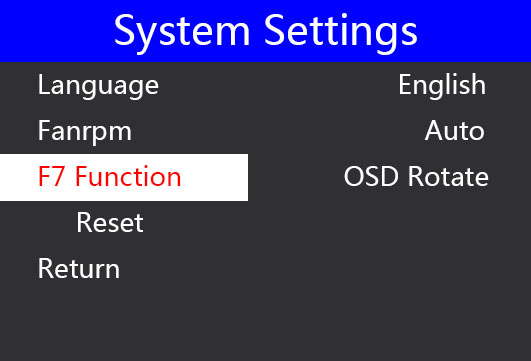

3.按菜单键，然后选择“F7功能”选项

4.再次按功能表键，然后选择它的子选项

5.如果要使用luma功能，请选择“luma Key 亮度键”选项

6.再次按菜单键确认您的选择，然后选择“return返回”选项

7.按MENU菜单键退出菜单功能

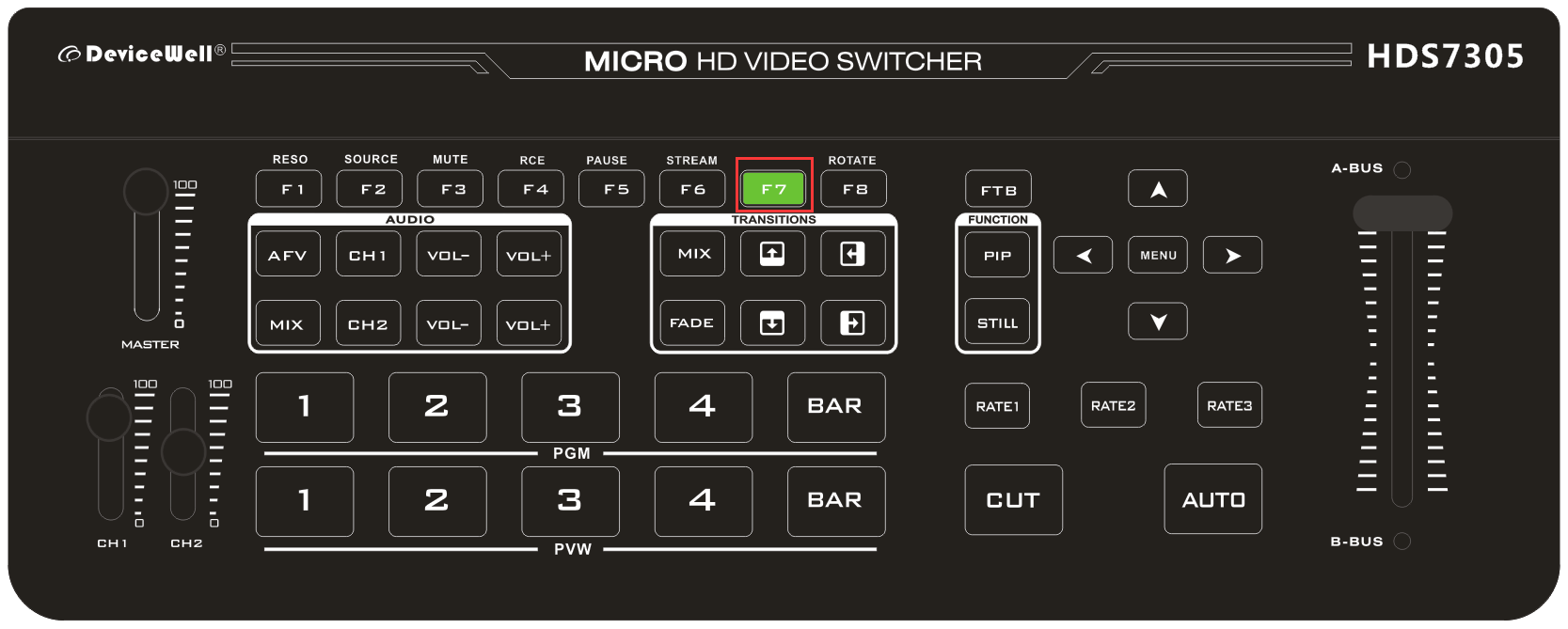

8.按F7键使用LUMA亮度功能

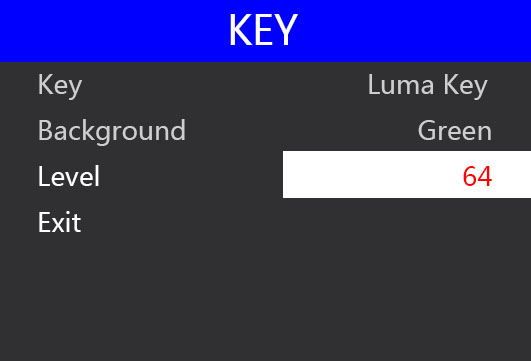

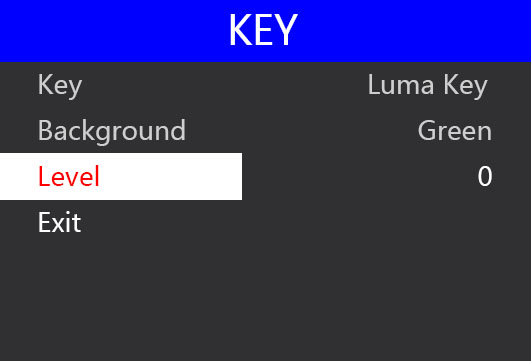

9.如果你第一次使用它，你会看到这样的菜单

10.按MENU菜单键，然后你可以改变亮度水平

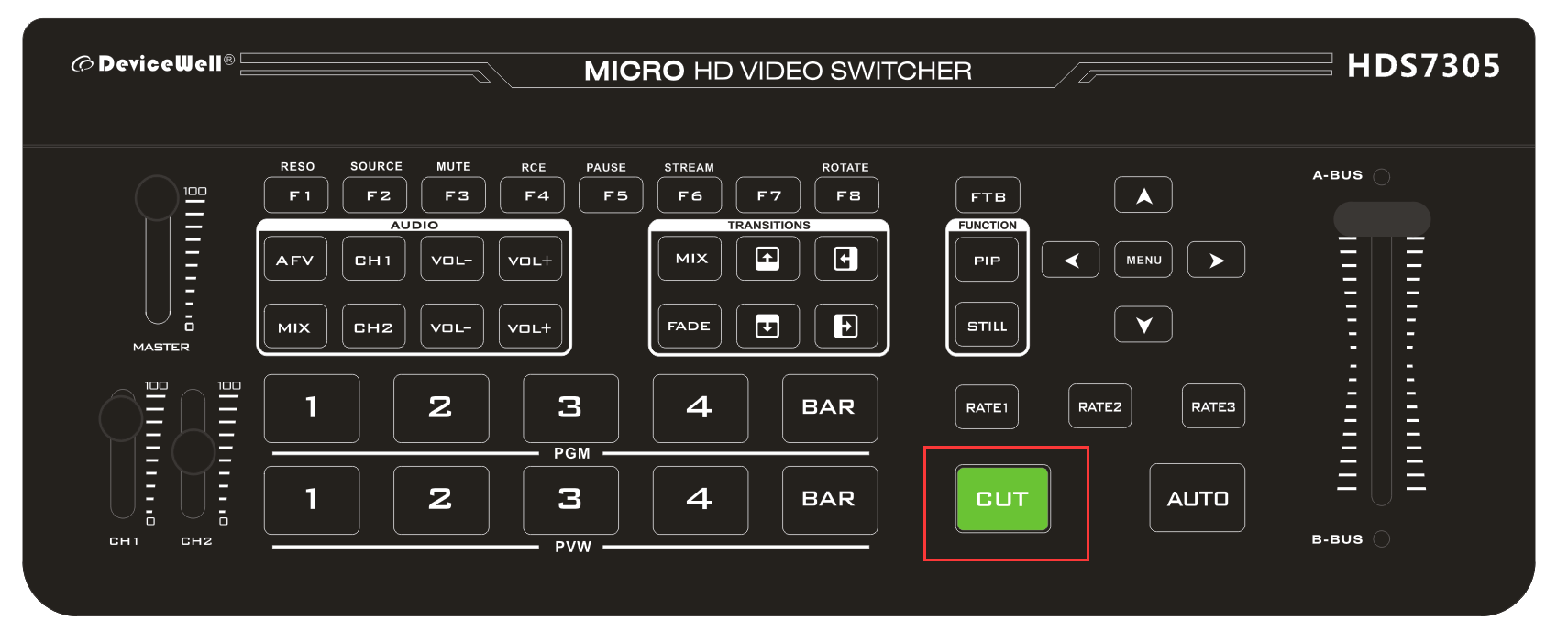

11.按CUT 剪切键将预览窗口叠加到程序窗口中

12.在“CUT剪切”选项之后，您可以更改亮度级别，您还可以在预览和程序窗口中看到信号更改，最大亮度级别值为64

13.当您更改亮度等级值时，它会在3秒钟后自动保存，您可以按MENU菜单键，选择“EXIT退出”选项返回此菜单界面

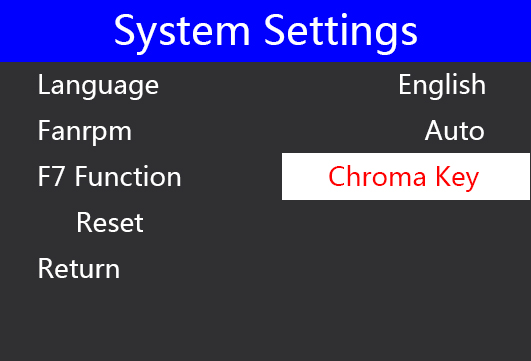

14.F7键是一个多功能按钮，如果你想使用Chorma 抠像功能，你可以像上面的步骤一样在菜单中改变它的功能

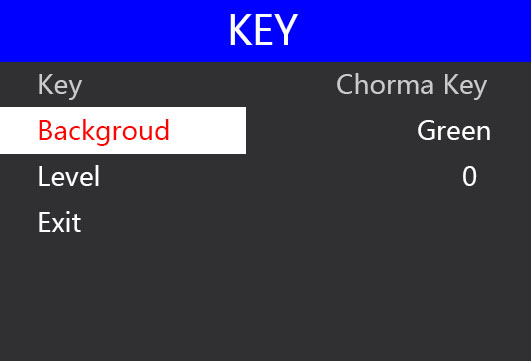

15.确认F7键为Chorma抠像键后，按F7键即可使用Chorma抠像功能

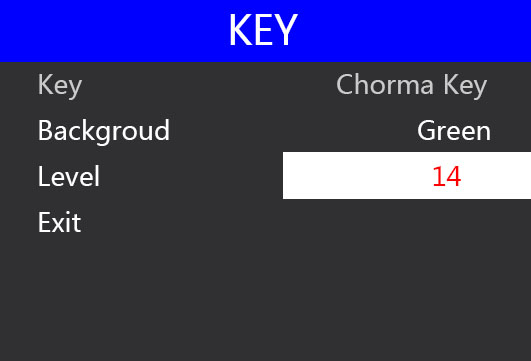

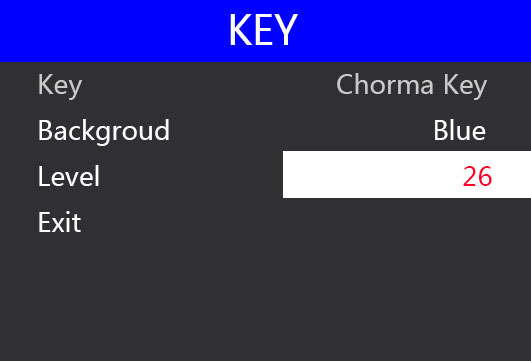

16.你可以改变“背景”选项，它的水平“背景”选项有两个值 蓝色或绿色，如果您选择“背景”选项值为蓝色，然后按CUT剪切键将预览窗口叠加到程序窗口

17.如果您选择“背景”选项值为绿色，并更改颜色级别

18.Luma亮度或Chorma抠像级别的所有最大值都是64

19.Luma亮度或Chorma抠像功能一次只能选择一个

20. 有级别值更改将在3秒后自动保存为flash
