关于切换台HDS9101问答

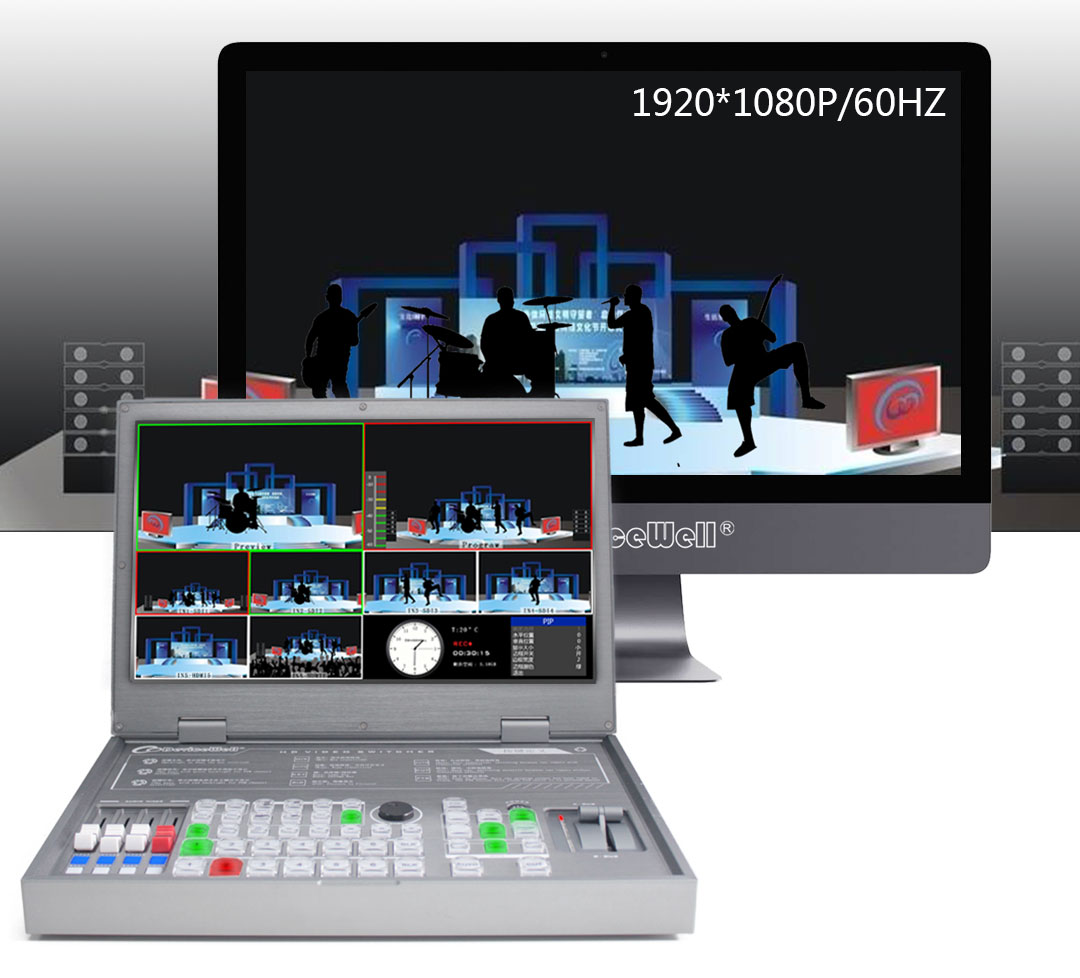

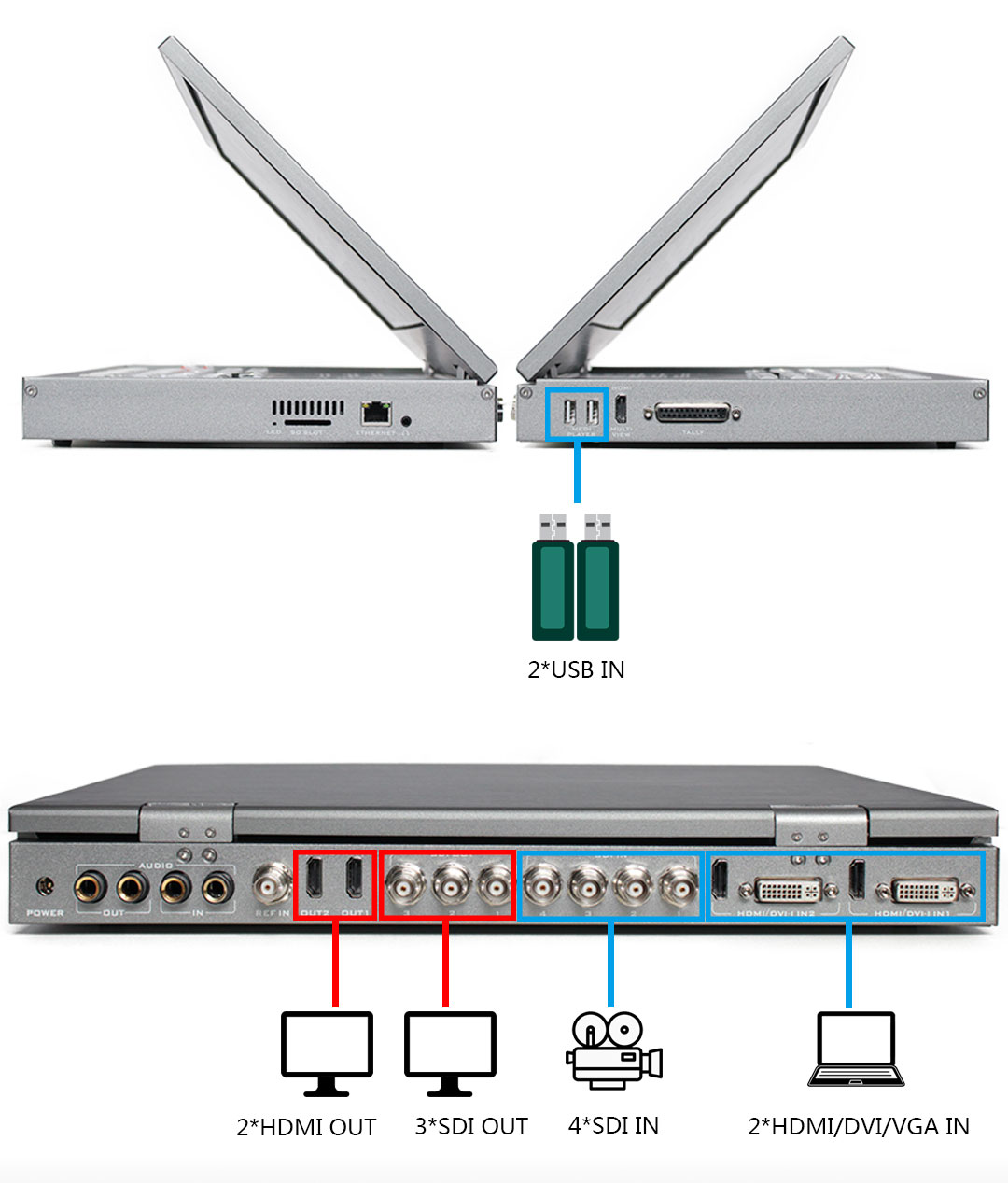

HDS9101切换台的接口有哪些?

这款便携式六通道切换台有4xSDI/2xHDMI/2xDVI-I(DVI-D、VGA)2xUSB;固定4路SDI输入,第5路和第6路复用

HDMI/DVI/VGA/USB,复用通道切换简单快捷,在按键面板上即可快速一键循环操作复用通道。

HDS9101切换台输入信号格式高标清自适应吗?

SDI输入支持标准:SMPTE425、SMPTE292、SMPTE259、SMPTE352; HDMI输入2.0,最高支持4K60输入向下变换自适应;

DVI-I输入支持VESA标准,最高支持1920x1080p60信号自适应向下兼容; 支持各种高标清信号混合输入

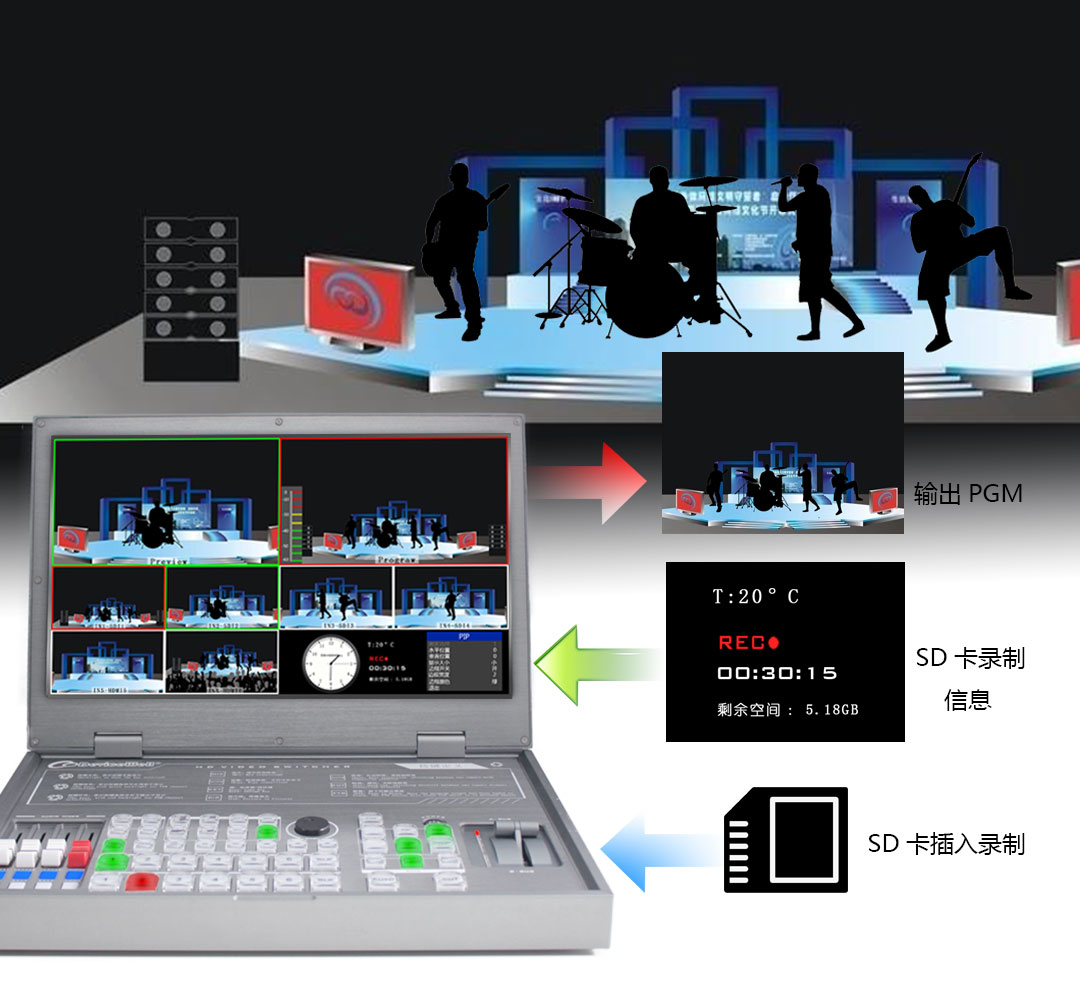

HDS9101切换台可以实现录制功能吗?

HDS9101支持1路SD卡录制,正确插入SD卡后,按下按键面板中的REC键,菜单旁的录制内存开始变化,SD卡开始录制PGM

直播输出画面

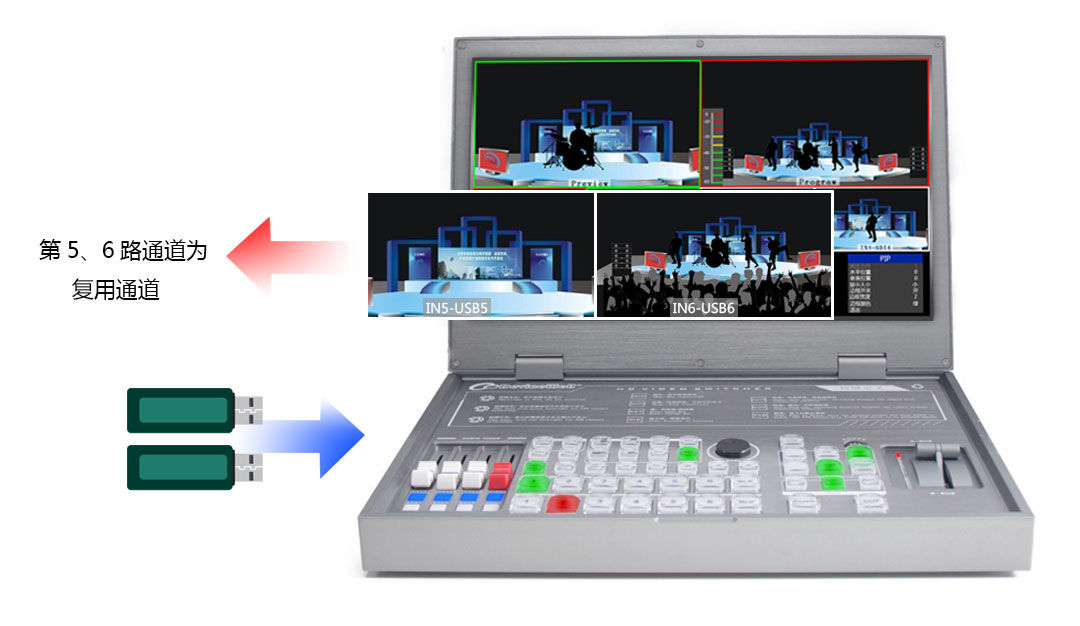

HDS9101切换台可以用自己U盘里面的内容播放吗?

HDS9101支持两路U盘播放(视频/图片),复用通道第5路和第6路。

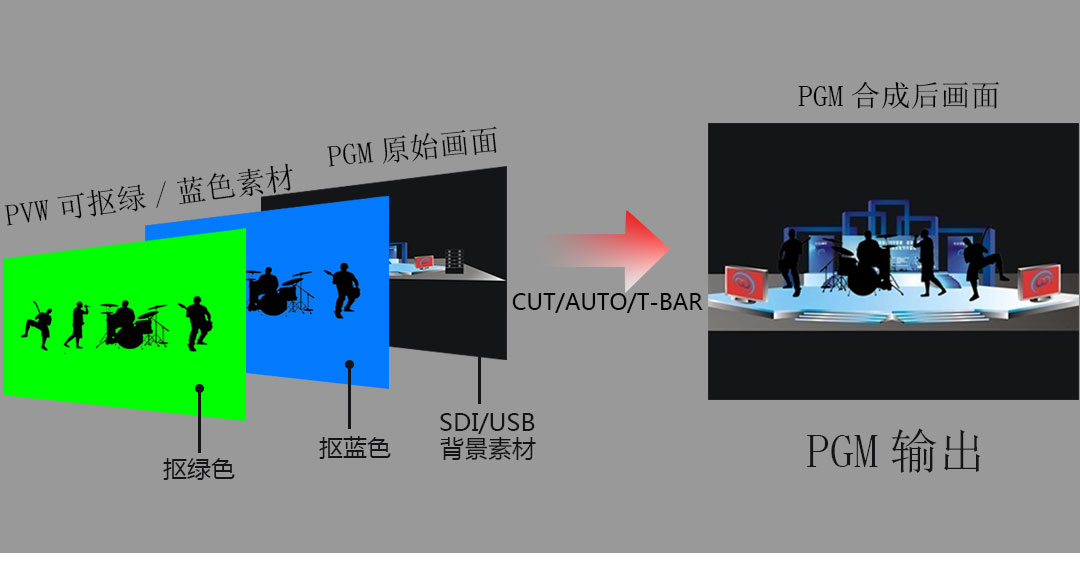

HDS9101切换台支持蓝箱绿幕抠图吗?

设备有一路CHROMA KEY色度键功能,开启色度键功菜单可以选择蓝色背景和绿色背景,抠图级别也可以调整; 前端SDI

或者HDMI摄像机输入蓝色或者绿色图像,把要叠加的画面切换到PVW预监画面,打开色度键功能,选择蓝色背景或者绿色

背景,在通过切换AUTO/CUT键或者使用T-Bar将画面叠加到PGM直播输出

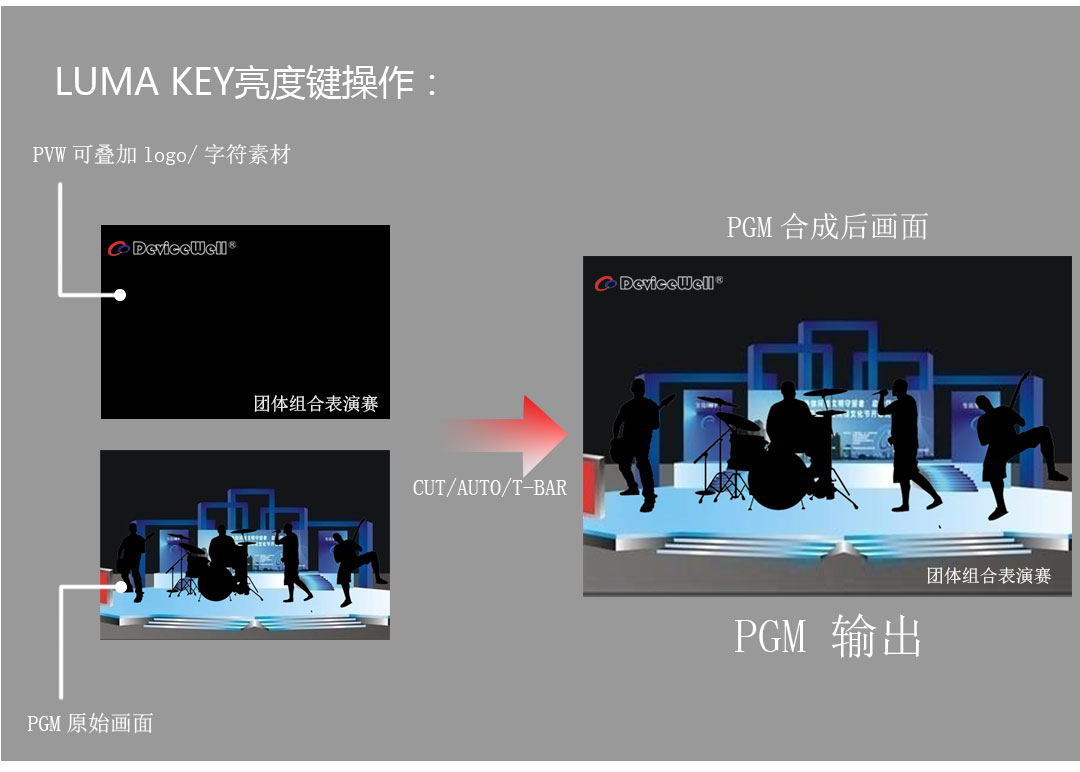

HDS9101切换台支持字符叠加吗?

设备有一路LUMA KEY亮度键功能; 电脑制作PPT或者幻灯片,通过HDMI/DVI/VGA输入 黑底白字画面,把要叠加的画面

切换到PVW预监画面,打开亮度键功能,在通过切换AUTO/CUT键或者使T-Bar将字符叠加到PGM直播输出;提前做好黑底

白字图片或者视频,存储到U盘里面,通过U盘播放叠加到PGM直播输出

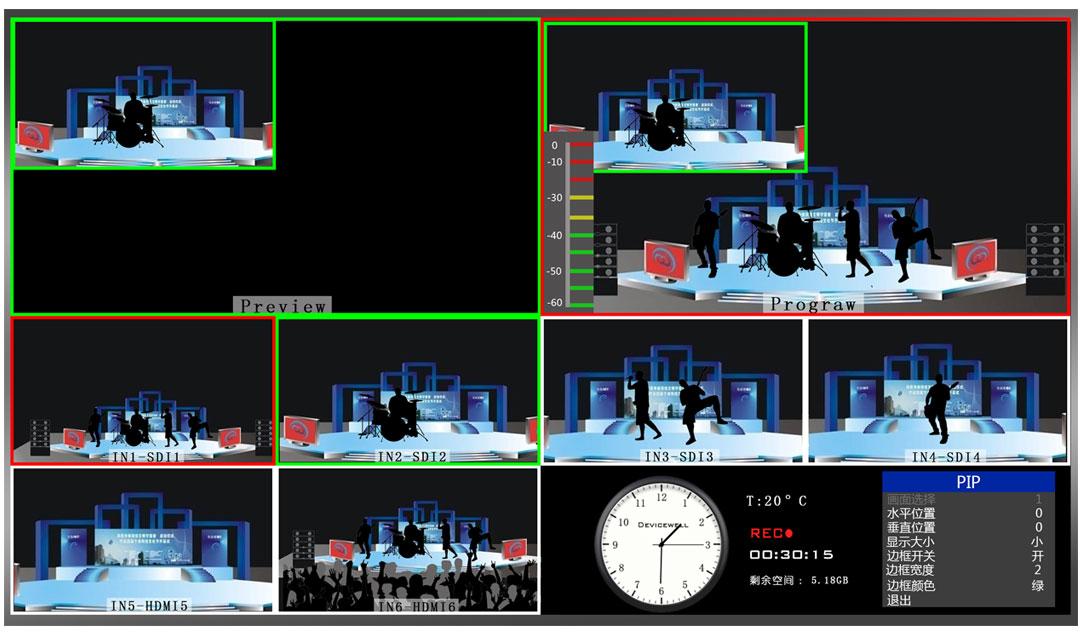

HDS9101切换台有没有画中画(PIP)功能?

画中画特效:按下控制面板的PIP键,然后点击或是使用推杆或者AUTO便可以进行切换即可。 按下PIP之后多画面的菜单也

会显示PIP的信息设置,里面可以对画中画的画面大小、水平和垂直位置、边框的宽度进行相应的设置,边框颜色也可以在

白/红/蓝/绿中进行选择,下图是选择绿色边框。

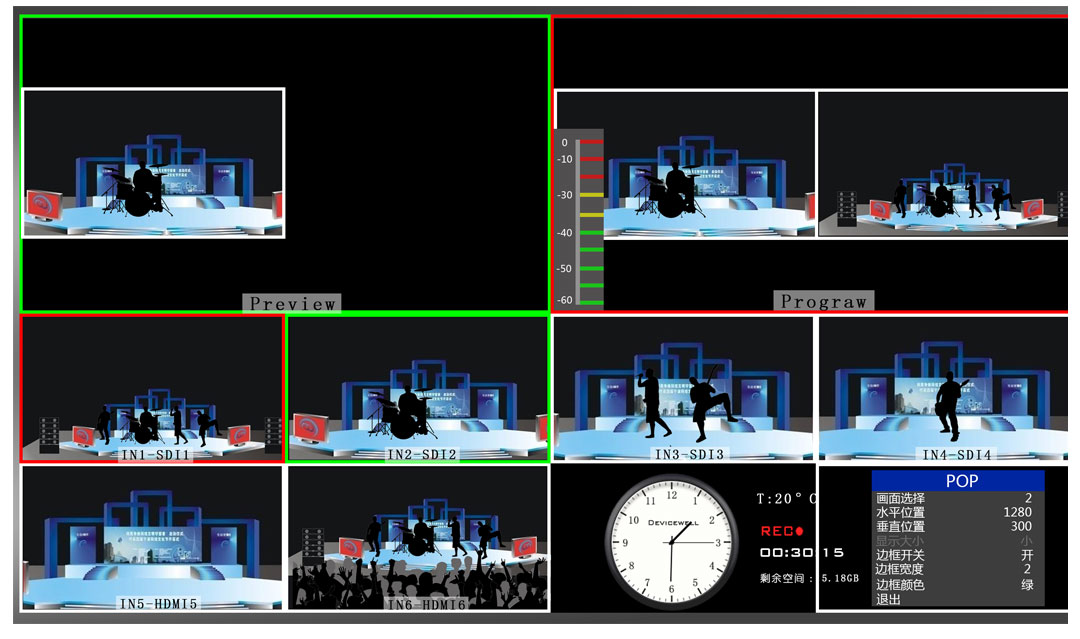

HDS9101切换台有没有画外画(POP)功能呢?

画外画特效:按下控制面板的POP键,然后点击或是使用推杆或者AUTO便可以进行切换即可。 按下POP之后多画面的菜单

也会显示POP的信息设置,里面可以对画中画的画面选择、水平和垂直位置、边框的宽度进行相应的设置,边框颜色也可以在

白/红/蓝/绿中进行选择,下图是选择白色边框。

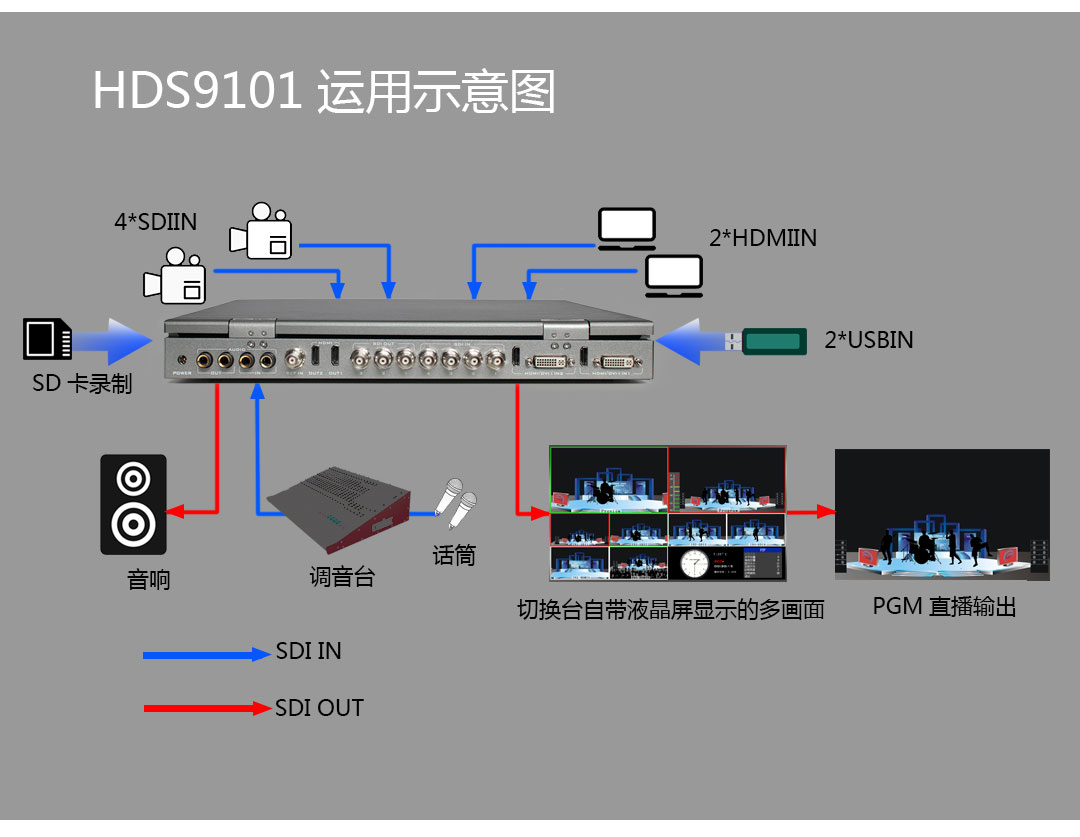

HDS9101运用示意图:
