UHS9610-10通道(2路SDI +4路HDMI+4路DP)4K级导播台

HDMI SDI DVI 高清切换台

      4K高清切换台UHS9610集多种控制方式于一体,纯国产应用,支持纯国产系统,
自带15.6寸高清监视屏,通过键盘可以对特效,转场方式进行设置,旋钮可以控制液晶显示画面,液晶会实时显示当前设备的各种状态,内置菜单显示功能可以更直观高效的对设备进行设置,摄像机摇杆可以对摄像机远近距离进行控制。 广播电视台专用导播切换台,最多支持8路4K60信号。设备集成SDI解码器,HDMI解码器,DP解码器,最高分辨率支持4K60HZ,向下相容3G SDI 等1080P/720P的高清视频信号,内置格式转换器,自适应前端不同视频信号输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。


    视频信号接口支持2路SDI+4路HDMI +4路DP共10路视频输入,2路SDI输出+5路HDMI输出+1路UVC输出,共8路视频信号输出。 音频信号接口支持2路Analog Audio 输入,2路Analog Audio 输出。 支持DCB控制系统及Tally输出。 视频流可通过USB3.0 UVC输出。 采用高强度铝合金外壳,自带15.6寸显示屏,携带方便。可适用于广播电视台演播室及外景视频特效切换的需求。对于专业级用户,可通过DCB接口扩展操控键盘。 适用于现场演出、课程录制与棚内导播等,该切换台具备多种功能,如多种格式视频输入且输入分辨率自适应,模拟和平衡音频输入输出,音频加嵌解嵌,混音,网口控制,RS422控制等,具备远程升级能力。用户通过简易操作即可执行带附加效果的视频切换和音频混音功能。



功能特性:

  • 一体机身设计
  • 金属铝合金材料,强度高重量轻
  • 单独的PATTERN KEY,可设置各种异形图案,图像的位置、大小、数量可调整
  • 圆形、菱形、扇形、梅花、百叶窗等上百种特效划像
  • 自带15.6 寸液晶显示屏
  • 工业级机械按键
  • 霍尔传感器推杆(T-Bar)
  • 支持RJ45远程控制
  • DCB控制
  • 广电标准Tally接口
  • 支持GPI控制
  • 支持摇杆,摄像机控制
  • 支持脚踏板,控制手柄等输入
  • 4x4K60 HDMI+4x4K60DP+2x12G SDI输入
  • MULTIVIEW输出:2路4K60 HDMI
  • PGM输出:2路4K60 HDMI +2路12G SDI
  • 1路1080P HDMI输出
  • 2路Analog Audio 输出
  • 2路Analog Audio 输入
  • 支持4K HDR
  • 支持HDMI音频解嵌
  • 设备自带彩条输出画面
  • 支持PIP画中画和POP画外画功能
  • 支持MIX/FADE切换特效;
  • 支持CUT硬切、AUTO自动切换及FTB黑场应急切换
  • 支持亮度键、色度键抠像功能
  • 支持RS422接口控制摄像机
  • 支持PC软件远程升级
  • 支持音频跟随、混音功能
  • 支持DC12V电源输入
  • 支持画面冻结功能
  • 支持SDI音频解嵌
  • 广电标准Tally接口
  • 支持图文/台标叠加功能
  • 支持纯国产操作系统/纯国产应用





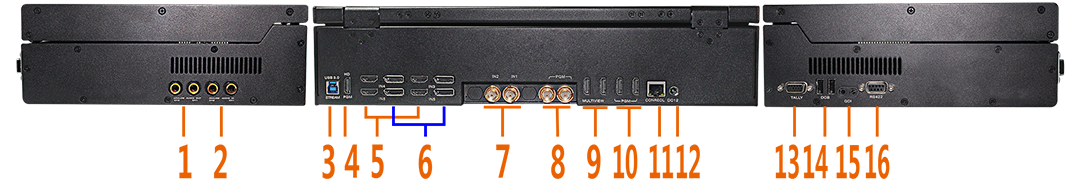

接口介绍:







序号

接口定义

说明

1

Audio OUT

2路Analog Audio 输出

2

Audio IN

2路Analog Audio 输入

3

USB3.0

USB3.0 UVC OUT

4

HD OUT

1080P HDMI OUT

5

UHD IN

4路HDMI信号输入

6

DP  IN

4路DP信号输入

7

SDI  IN

2路SDI 信号输入

8

SDI  OUT

2SDI  PGM OUT

9

UHD  OUT

MultiView OUT

10

UHD  OUT

2 HDMI PGM OUT

11

RJ45

网口控制/升级

12

DC 12V

DC 12V 电源

13

Tally

接导播Tally系统(DB-15)

14

DCB

DCB接口,支持级联设备、配套TALLY灯模块

15

GPI

GPI控制

16

RS422

PTZ control

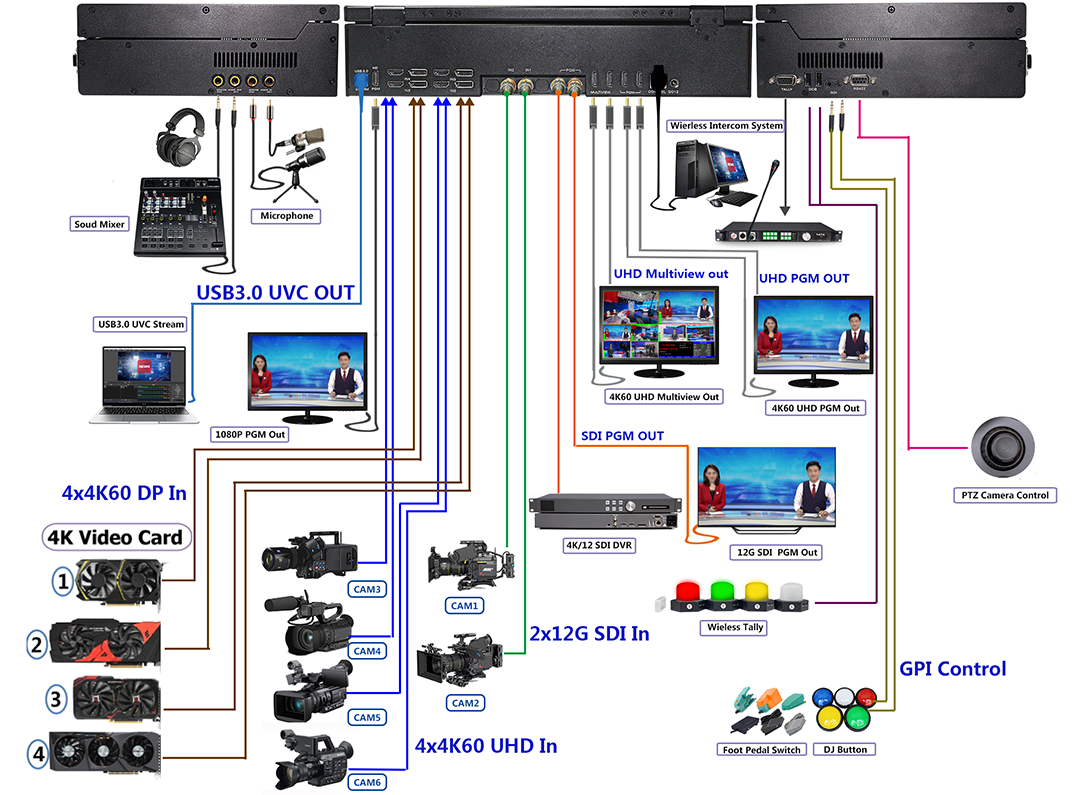

应用连接图:

中帝威国产4K直播切换台支持2路SDI +4路HDMI+4路DP,共10路信号输入。所有输入信号的分辨率自动适应,输出信号分辨率可按需求选择,相当灵活。广泛应用于广播电视、高清数字医疗行业、教育教学、多媒体视频会议、图像传输、大型多媒体高清显示、户外大屏显示、大型舞台展示、体育赛事、军事指挥和演习、应急指挥控制中心、自动化控制中心及多媒体教学等领域。



技术参数:

产品名称

4K UHD切换台

视频

信号

输入

输入信号

HDMI/DP/SDI视频信号

码率

1.5Gbps~12Gbps

连接器

标准

信号幅度

800mV±10%( HDMI/SDI/DP)

阻抗

100Ω (HDMI),100 Ω (DP),75 Ω (SDI)

均衡

自适应

DVD输入HDMI支持

720p,1080i,1080p,2160p

HDMI/DP输入支持

3840x2160,1920x1080,1680x1050,1600x900,1440x1050,1366x768,1360x768,

1280x1024,1280x960,1280x800,1280x768,1280x720

视频

信号

输出

输出信号

HDMI/SDI 视频信号

码率

6GMbps~12Gbps

连接器

标准

信号幅度

800mV±10%( HDMI/SDI/DP )

阻抗

100Ω (HDMI),100 Ω (DP),75 Ω (SDI)

直流偏移

0V±0.5V

时钟恢复

支持







常规

参数



电源

12V/DC

功率

50W

尺寸

384*252*92mm

控制面板

支持现场制作,集成多种按键

工作温度

0℃~50℃无冷凝

存储温度

-20℃~75℃

工作湿度

20%~70%RH

存储湿度

0%~90%RH,不结露
