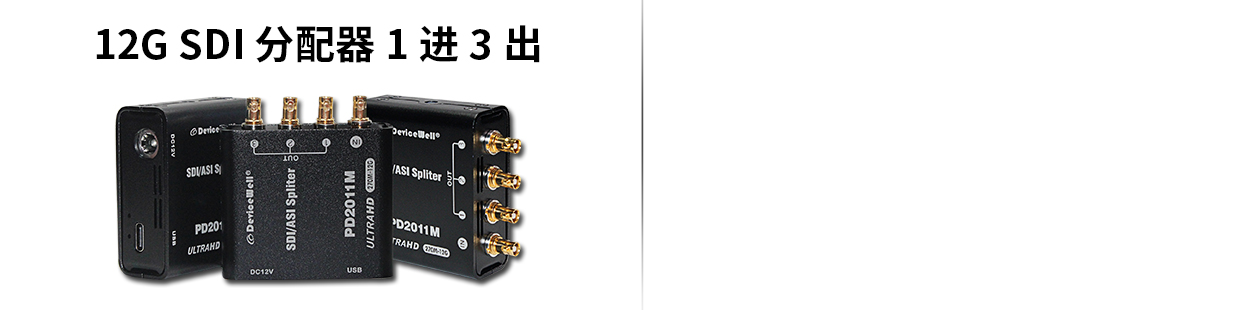

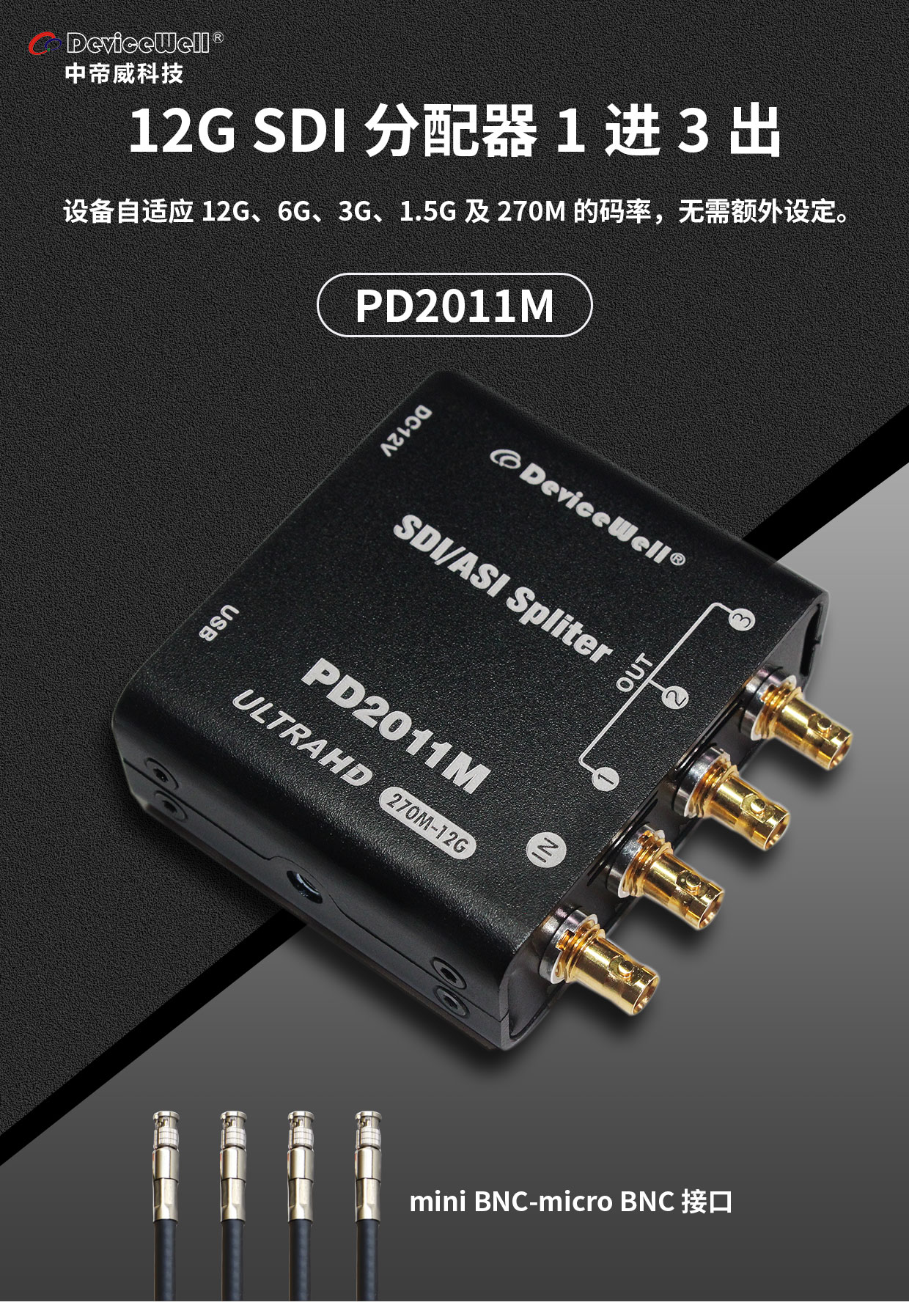

中帝威(DeviceWell)一款广电专用12G SDI信号分配器PD2011M，基于4K广播级12G SDI信号设计。设备最高支持单链路12G SDI信号，向下相容6G SDI、3G SDI、HD SDI及SD SDI。设备内置SDI信号均衡，解码器，串行时钟恢复及线路驱动器，可实现1路SDI信号输入,分配为3路SDI信号输出。12G SDI传输距离超过75M，6G SDI传输距离超过100M，3G SDI传输距离超过120M。设备自适应12G、6G、3G、1.5G及270M的码率，无需额外设定。可应用于UHDTV/FHDTV/HDTV/SDTV等专业 SDI视频信号，特别适用于广播级超高清数字信号领域。    设备采用双电源供电系统，支持标准5-12V宽电压供电，同时支持Type C供电，可适用于充电宝等USB移动设备供电系统。   ◆1路12G/6G/3G/1.5G SDI信号输入 ◆ 3路12G/6G/3G/1.5G SDI信号输出 ◆ 内置专业级均衡器,内置时钟恢复器 ◆ 支持ASI信号 ◆ 内置线路驱动器 ◆ 输入输出分辨率自适应 ◆ 3基色LED灯状态指示 ◆ 双电源供电系统 ◆ 1/4热靴固定螺丝

---

支持ASI信号

中帝威(DeviceWell)12G SDI 分配器PD2011M支持ASI信号，ASI信号由于其传输的是压缩后的视频信号，具有较好的兼容性和扩展性，适用于数字视频广播和流媒体传输。流媒体的应用场景非常广泛，包括视频会议、IP电话、在线会议、网络电视和游戏直播等。

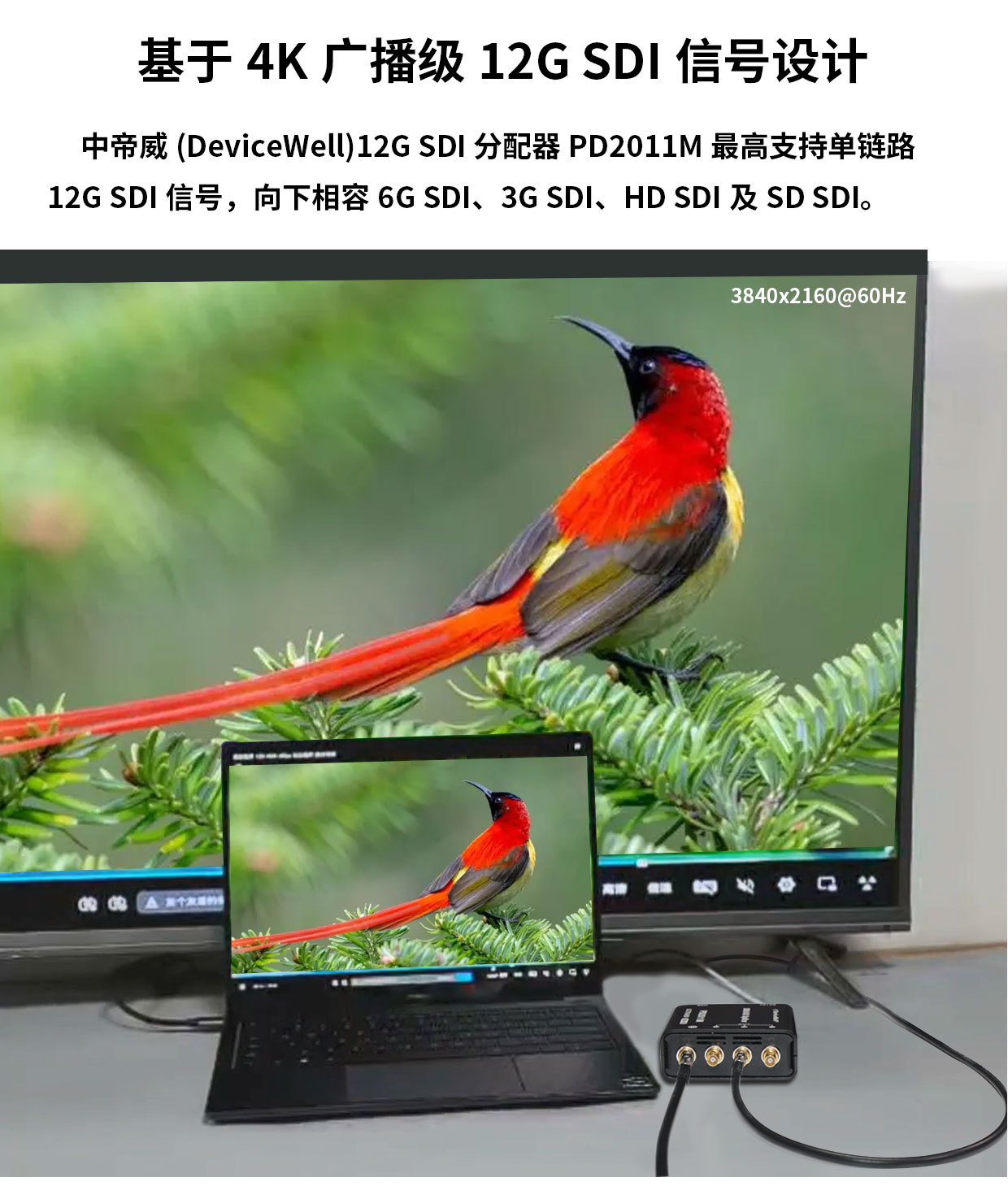

基于4K广播级12G SDI信号设计

中帝威(DeviceWell)12G SDI 分配器PD2011M最高支持单链路12G SDI信号，向下相容6G SDI、3G SDI、HD SDI及SD SDI。

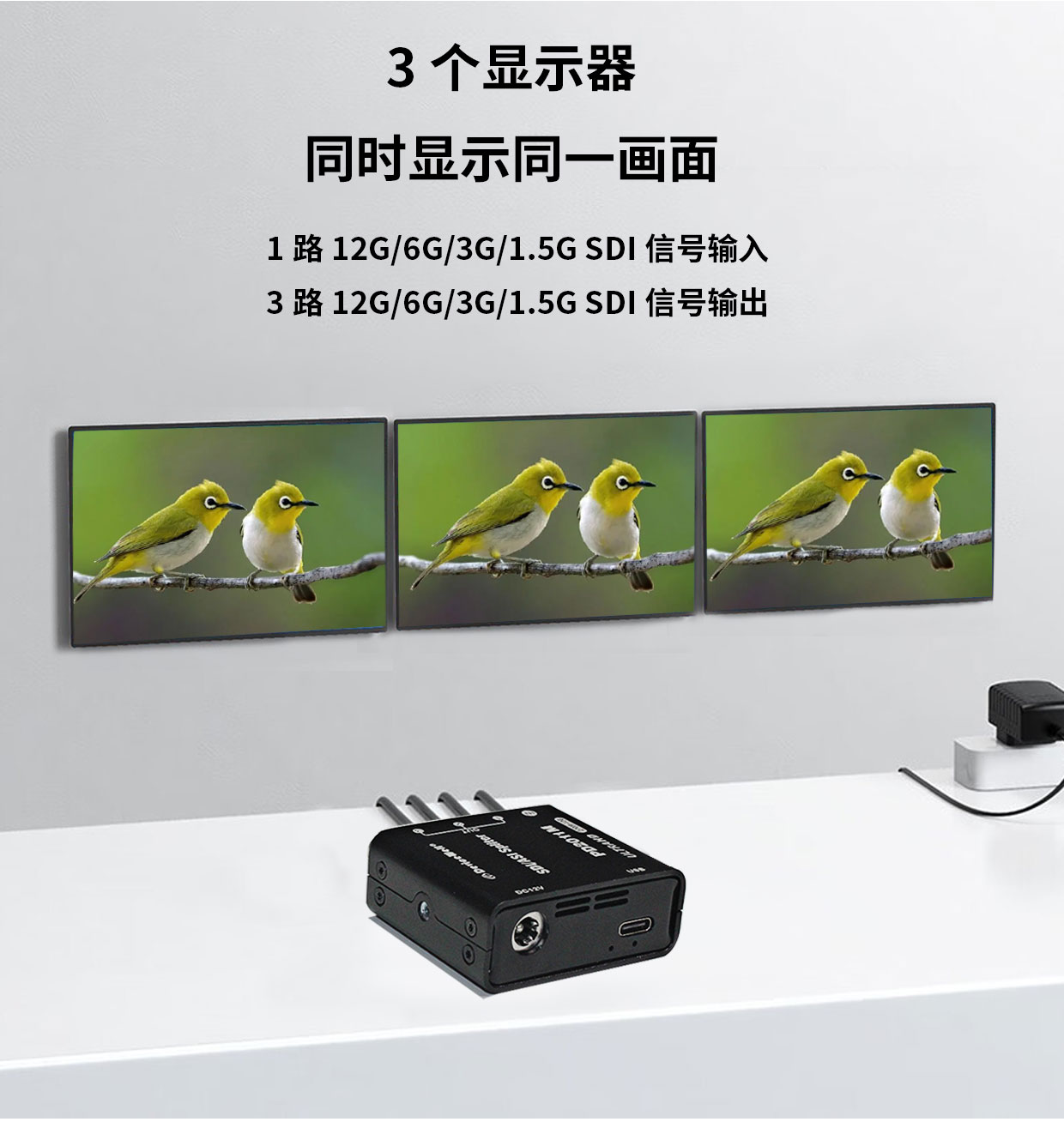

3个显示器 同时显示同一画面

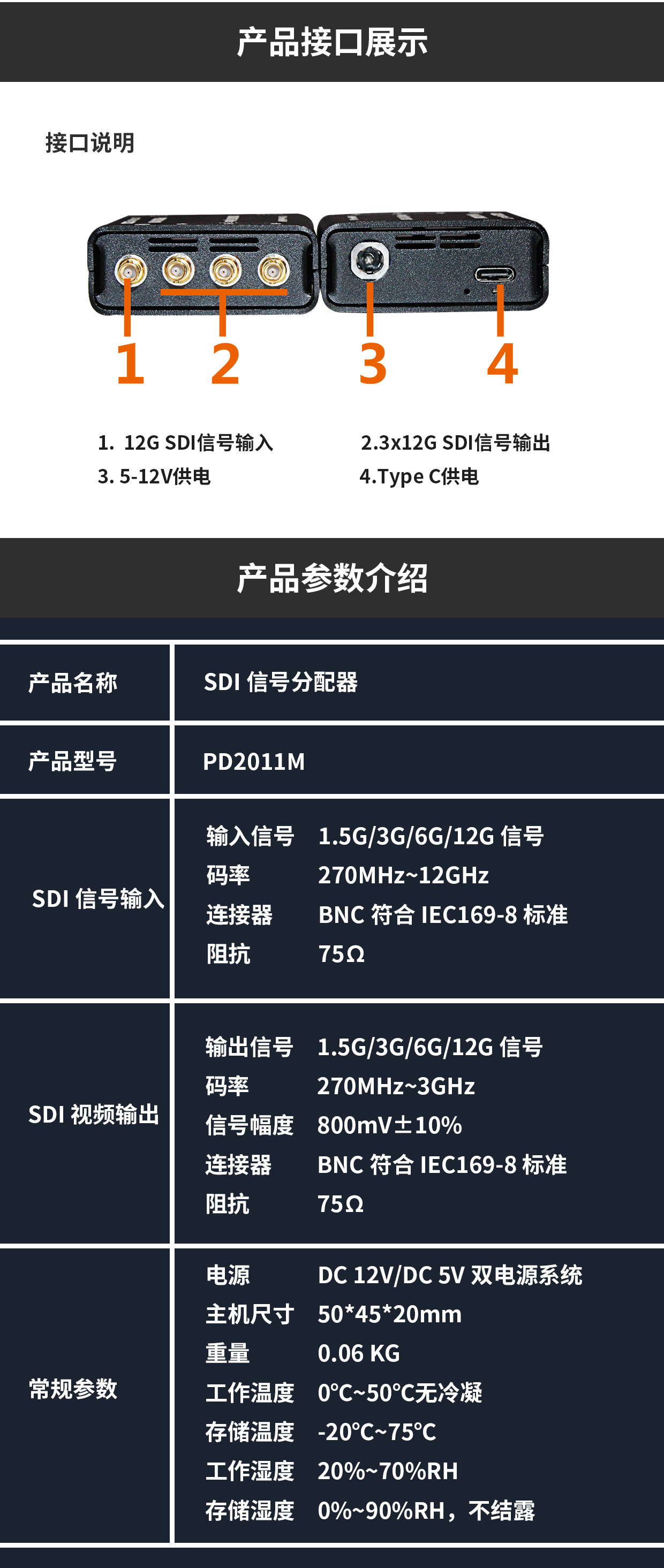

 1路12G/6G/3G/1.5G SDI信号输入

3路12G/6G/3G/1.5G SDI信号输出

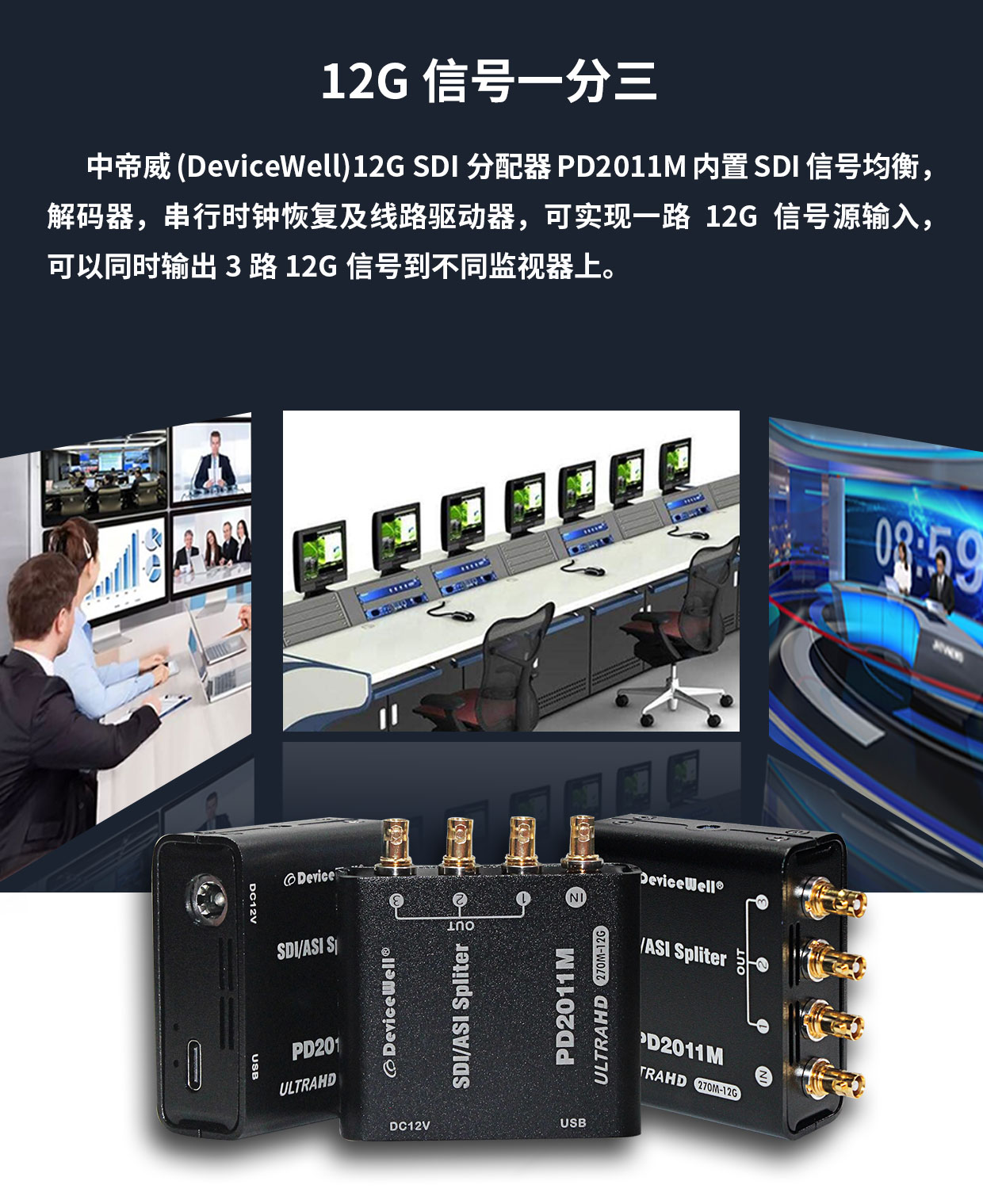

12G信号一分三

中帝威(DeviceWell)12G SDI 分配器PD2011M内置SDI信号均衡，解码器，串行时钟恢复及线路驱动器，可实现一路12G信号源输入，可以同时输出3路12G信号到不同监视器上。

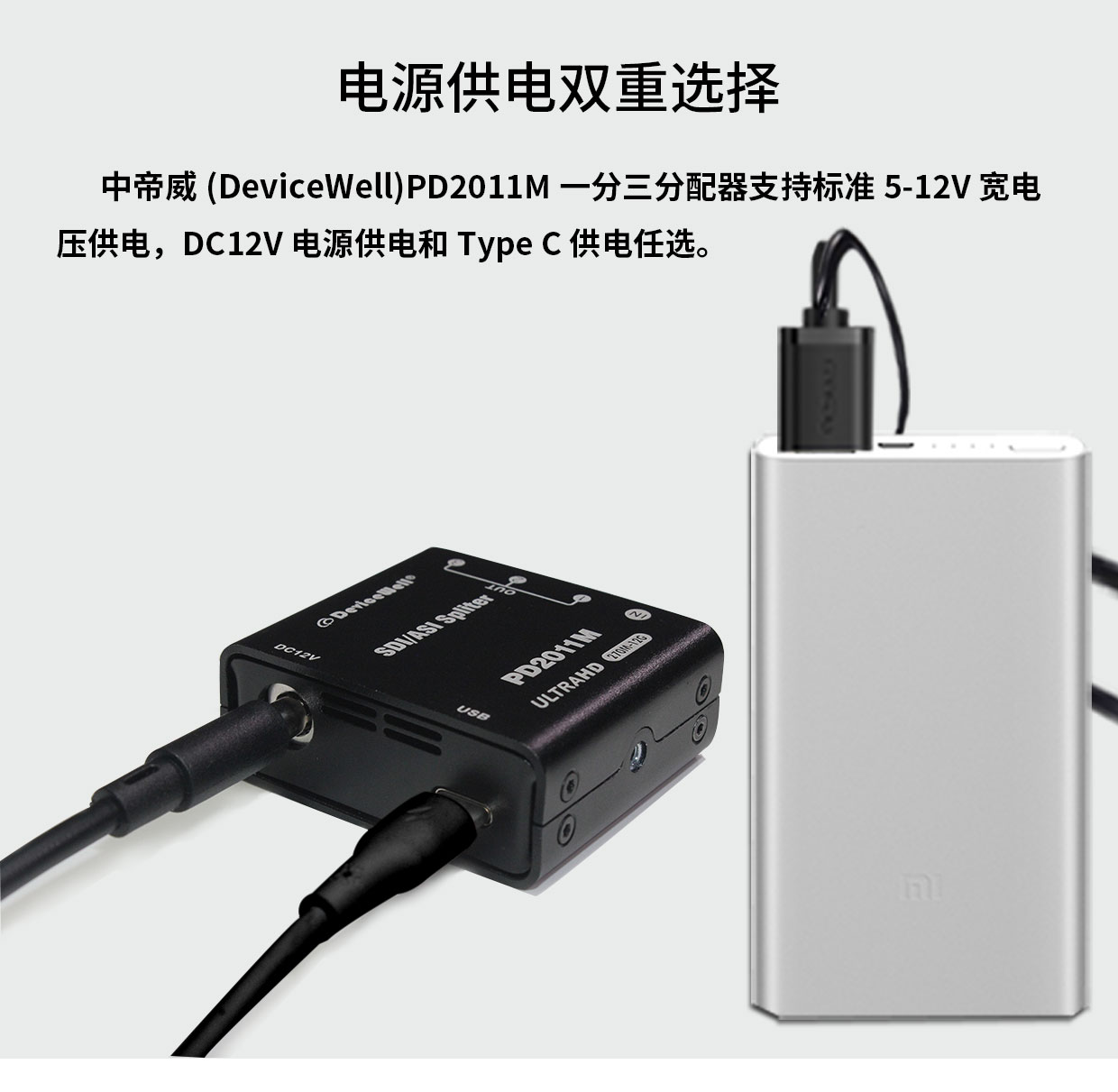

电源供电双重选择

中帝威(DeviceWell)PD2011M一分三分配器支持标准5-12V宽电压供电，DC12V电源供电和Type C供电任选。

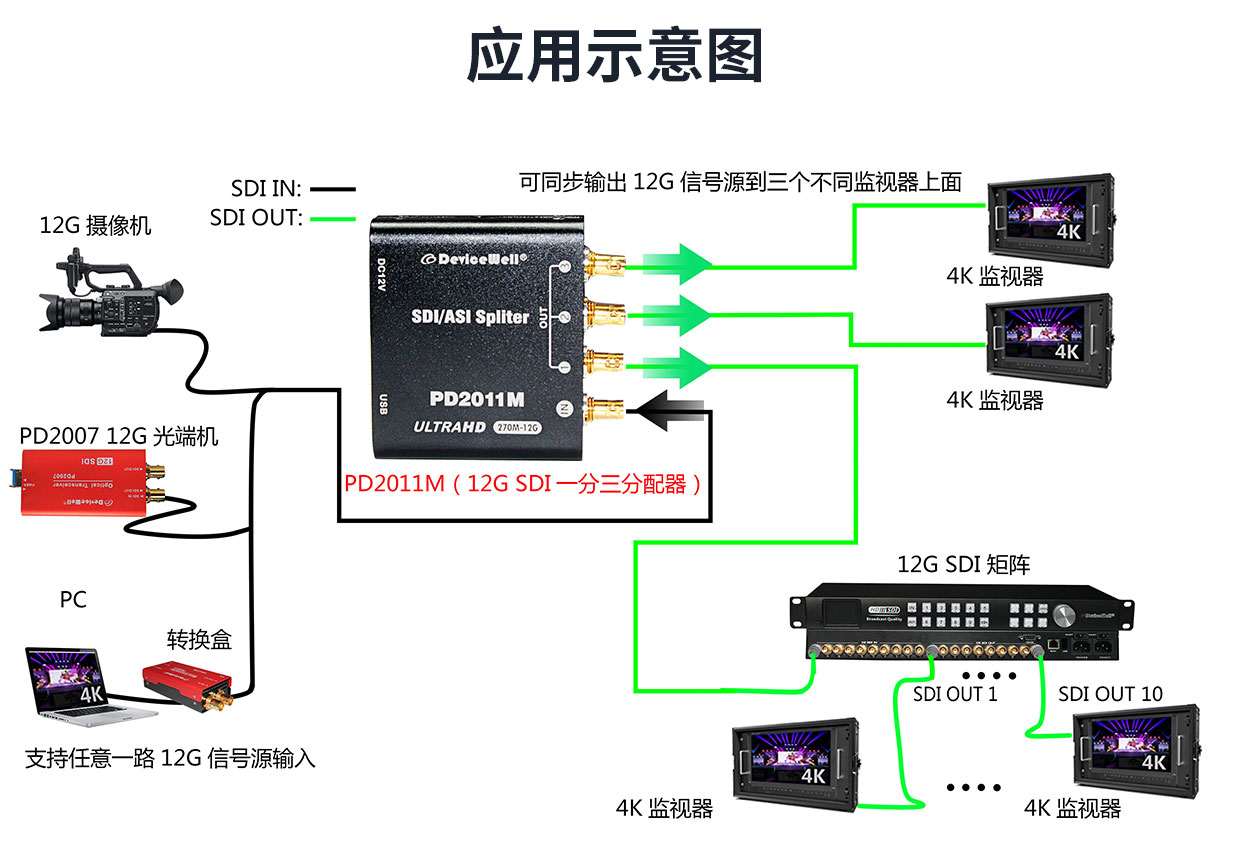

应用示意图



运用范围广

  中帝威(DeviceWell)PD2011M一分三分配器广泛应用于使用SDI信号的各种电台的播出机房以及高清安防监控培训展示场所、多媒体会议系统、指挥监控中心、交通智能、海关、机场、博物展览馆等诸多领域。可应用于UHDTV/FHDTV/HDTV/SDTV等专业 SDI视频信号，特别适用于广播级超高清数字信号领域。



4K分配器PD2011M相关资料

序号	资料名称	版本	修改日期	说明/备注
1	规格书下载	1.0	2024年9月29日
2	宣传图片	1.0	2024年9月29日
3	其它	1.0	2024年9月29日
