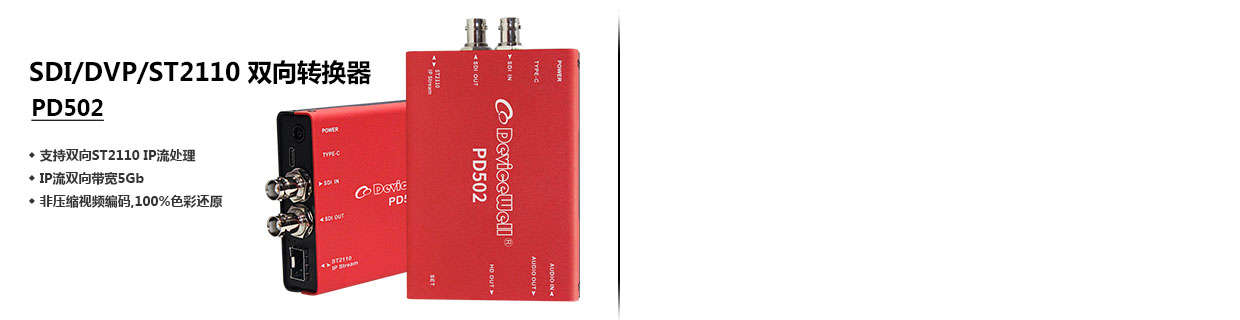

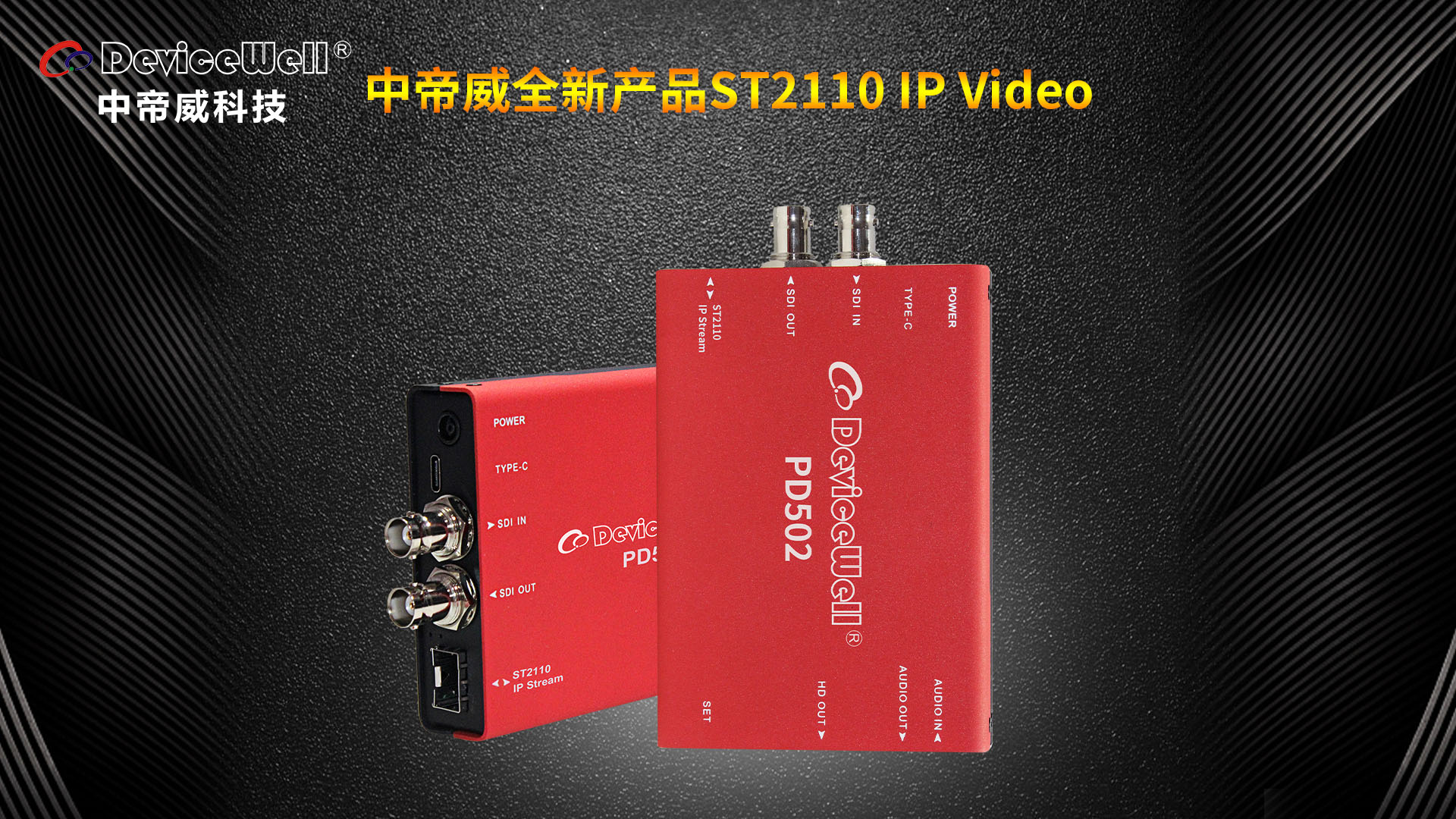

中帝威科技SDI/DVP/ST2110双向转换器PD502

产品介绍

一款专用的ST2110与SDI/DVP双向视频转换器。设备集SDI接收模组及ST2110编码模组,可将3G/HD SDI信号转为非压缩的ST2110 IP流。同时还可以接收ST2110 IP流,解码后输出到DVP视频端口,DVP支持变频功能。设备支持点对点IP流互传信号,也支持“组播”及”广播”流通过网络交换机进行视频分配及调度。SDI输入最高支持3Gb向下兼容1.5Gb。DVP输出最高支持1080P 60HZ,向下相容1080I及720P信号。ST2110最高码流2.5Gb,向下相容1Gb,双向时总带宽5Gb。ST2110 双向视频转换器,可以同时处理双向ST 2110视频流,以网络交换机为中继,可实现大容量非压缩视频的IP视频交换、分配及转发。利用网络中继/无线中继,可实现远距离非压缩视频传输。ST2110的低延迟、无压缩及100%色彩还原性能,可广泛应用于广播电视、实时会议、医疗影像及工业机器视觉等领域。



产品特性

◆ 支持双向ST2110 IP流处理

◆ IP流双向带宽5Gb

◆ 非压缩视频编码,100%色彩还原

◆ 支持组播及广播物理层设定

◆ SDI输入最高支持3Gb向下兼容1.5Gb

◆ SDI输入速率自适应

◆ DVP输出最高支持1080P 60HZ,向下相容720P等

◆ DVP输出支持直通模式及变频模式(FRC)

◆ DVP输出可选无缝输出及静帧

◆ 支持USB升级

◇ 特殊功能可定制

◇ 点对点0延迟

◇ POE供电

◇ 基于IP架构管理,接入第三方的管理平台

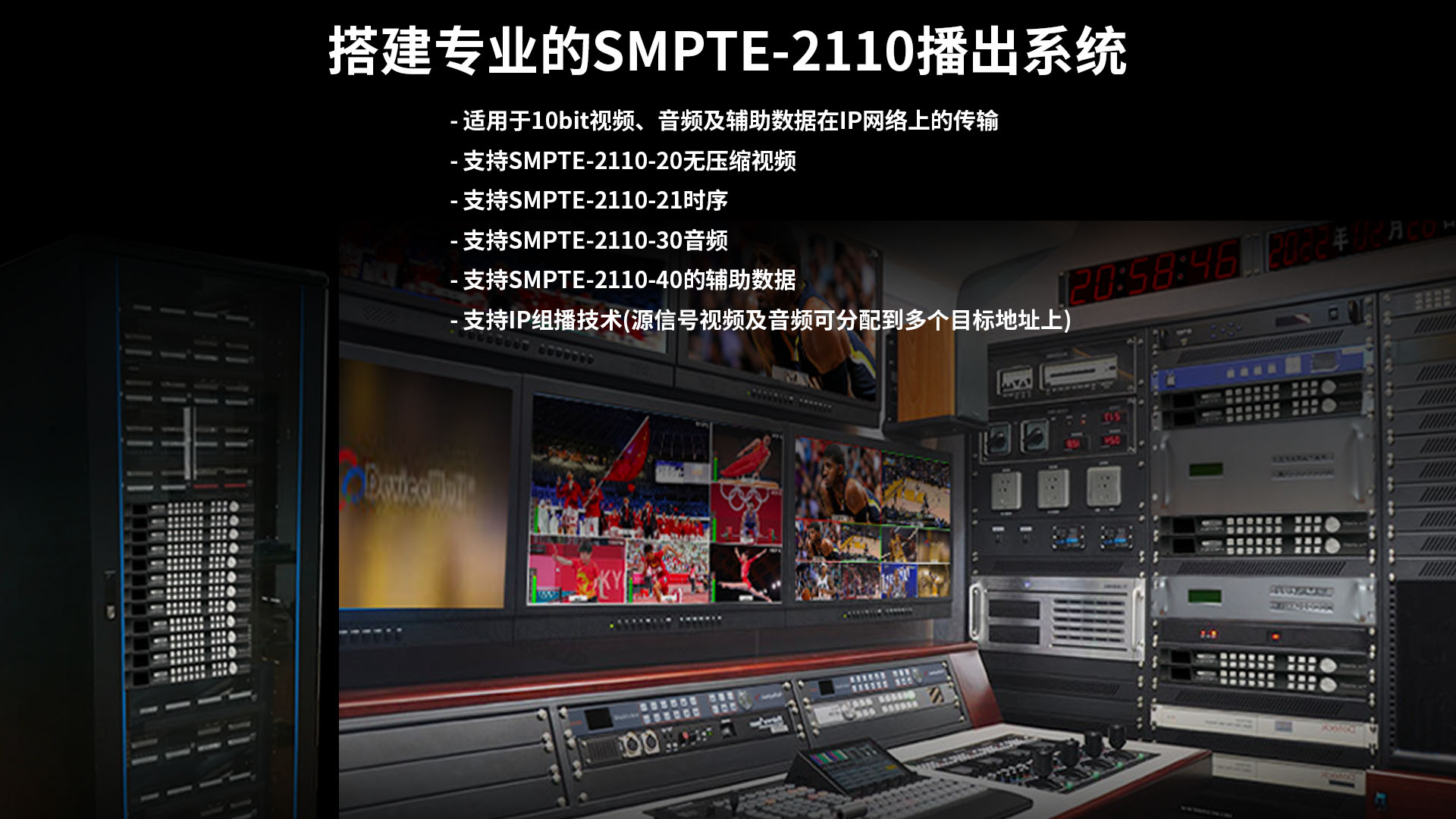

搭建专业的SMPTE‑2110播出系统

- 适用于10bit视频、音频及辅助数据在IP网络上的传输
 - 支持SMPTE-2110-20无压缩视频
 - 支持SMPTE-2110-21时序
 - 支持SMPTE-2110-30音频
 - 支持SMPTE-2110-40的辅助数据
 - 支持IP组播技术(源信号视频及音频可分配到多个目标地址上)

简单实用的的视频传输应用

 - 支持点对点视频传输
 - 支持双向视频传输
 - 支持视频分配
 - 支持POE供电,受电端无需单独供电
 - 支持网络交换机连接

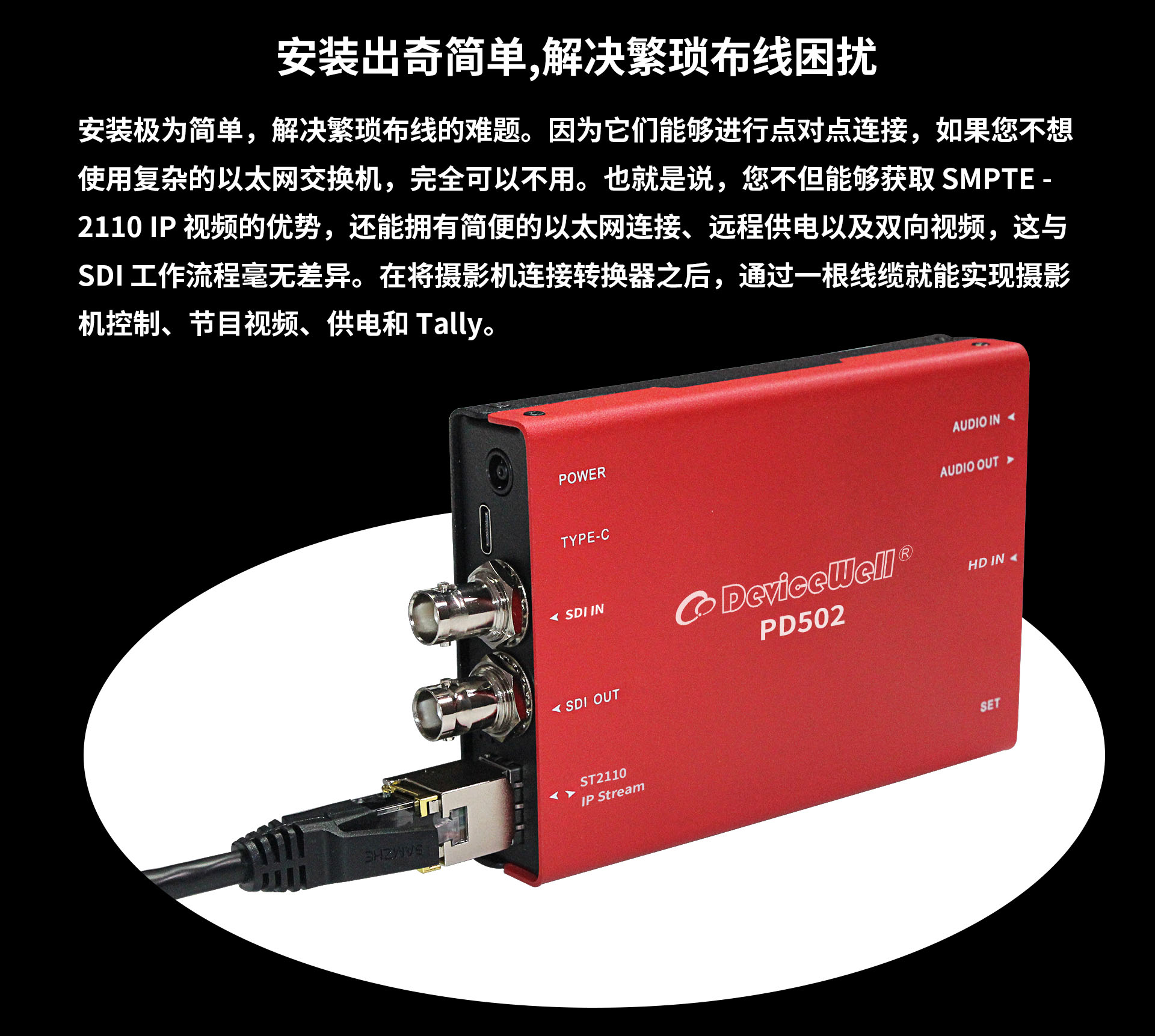

安装出奇简单,解决繁琐布线困扰

安装极为简单,解决繁琐布线的难题。因为它们能够进行点对点连接,如果您不想使用复杂的以太网交换机,完全可以不用。也就是说,您不但能够获取 SMPTE - 2110 IP 视频的优势,还能拥有简便的以太网连接、远程供电以及双向视频,这与 SDI 工作流程毫无差异。在将摄影机连接转换器之后,通过一根线缆就能实现摄影机控制、节目视频、供电和 Tally。

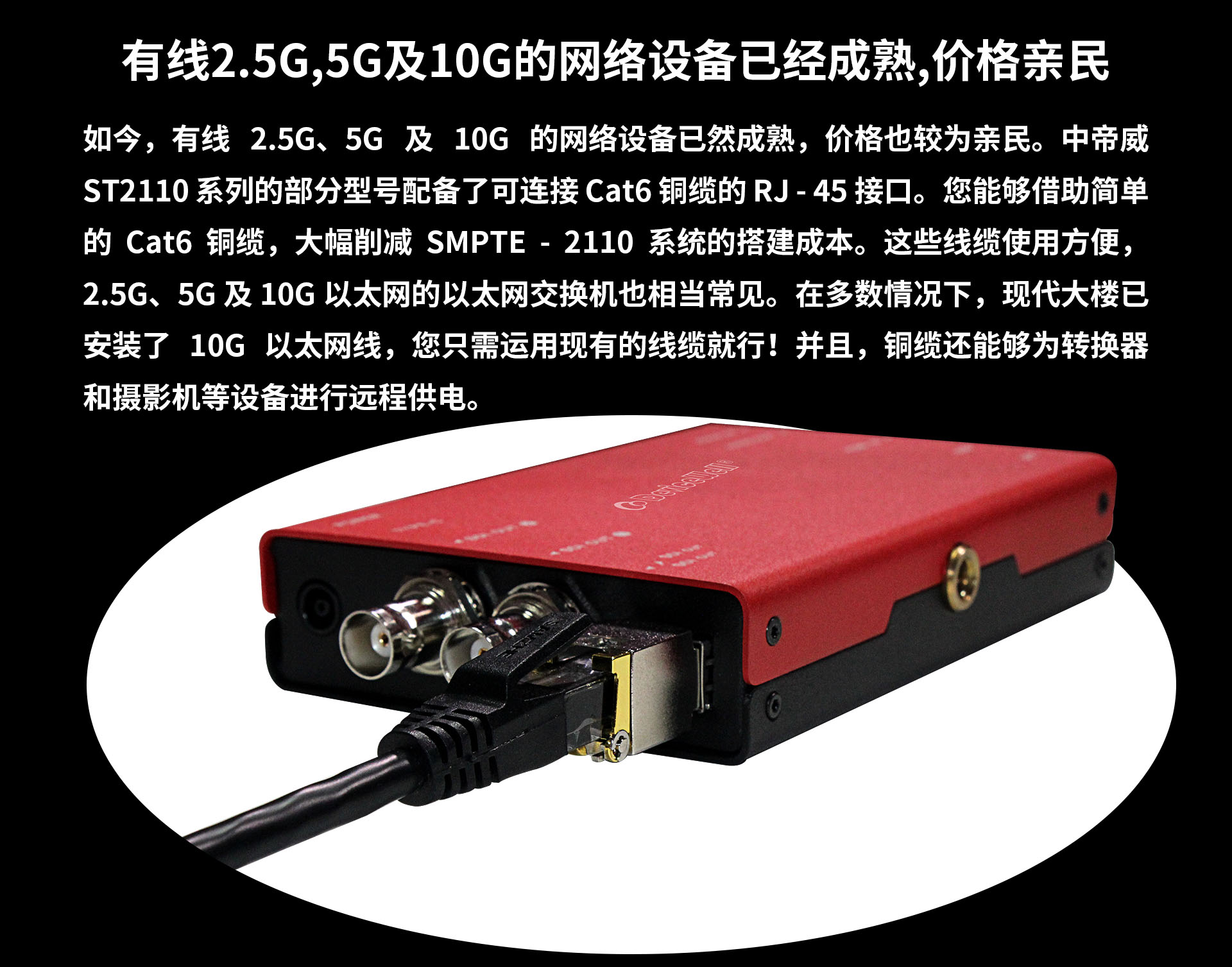

有线2.5G,5G及10G的网络设备已经成熟,价格亲民

如今,有线 2.5G、5G 及 10G 的网络设备已然成熟,价格也较为亲民。中帝威 ST2110 系列的部分型号配备了可连接 Cat6 铜缆的 RJ - 45 接口。您能够借助简单的 Cat6 铜缆,大幅削减 SMPTE - 2110 系统的搭建成本。这些线缆使用方便,2.5G、5G 及 10G 以太网的以太网交换机也相当常见。在多数情况下,现代大楼已安装了 10G 以太网线,您只需运用现有的线缆就行!并且,铜缆还能够为转换器和摄影机等设备进行远程供电。

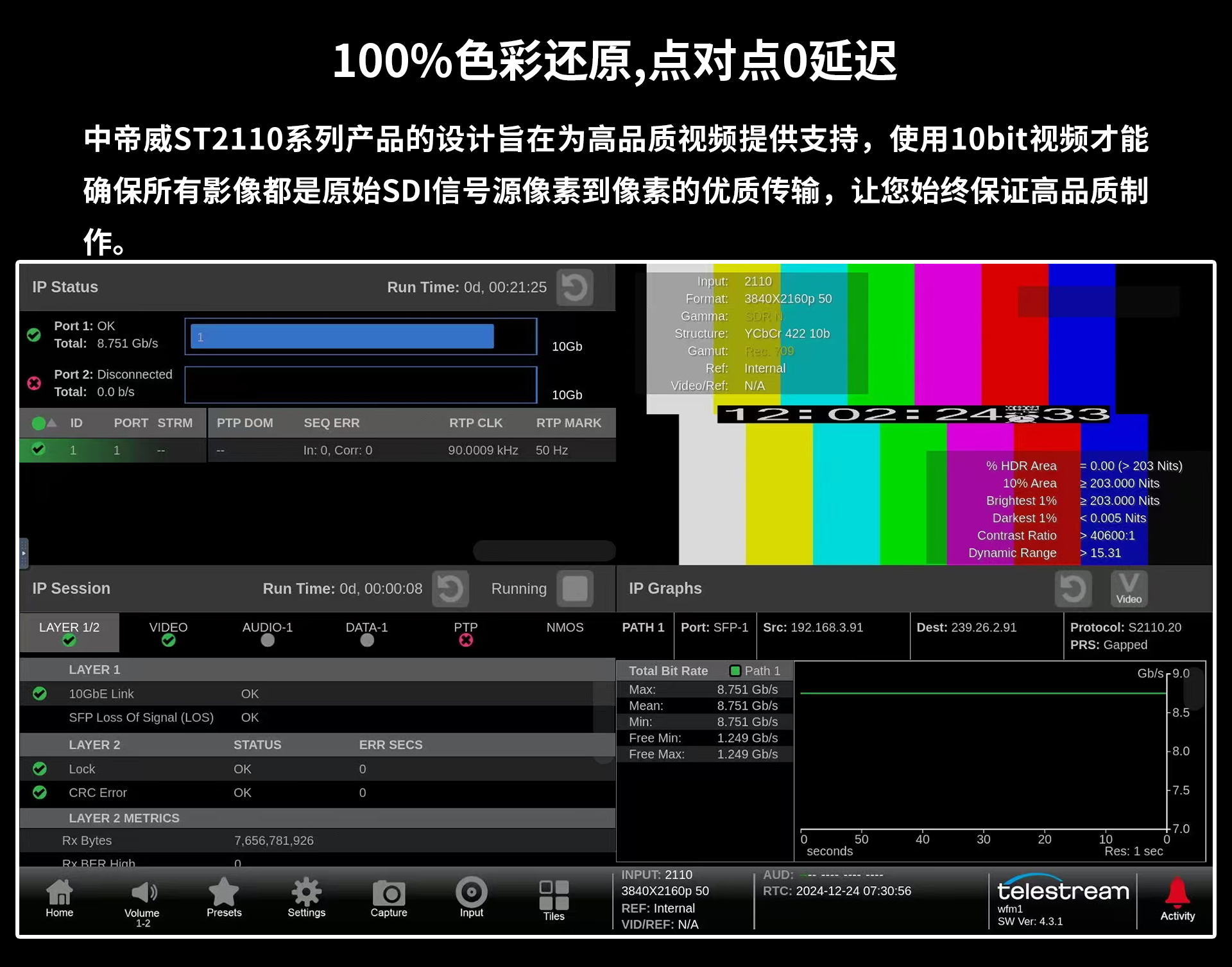

100%色彩还原,点对点0延迟

中帝威ST2110系列产品的设计旨在为高品质视频提供支持,使用10bit视频才能确保所有影像都是原始SDI信号源像素到像素的优质传输,让您始终保证高品质制作。

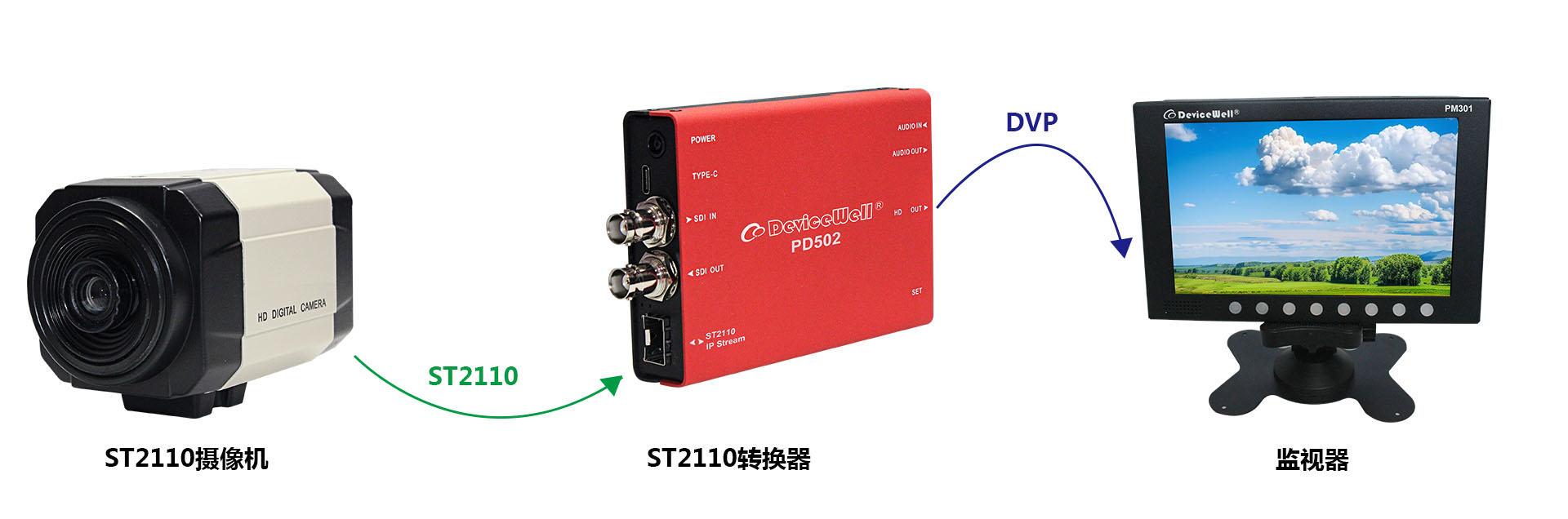

应用一:ST2110转DVP 点对点应用

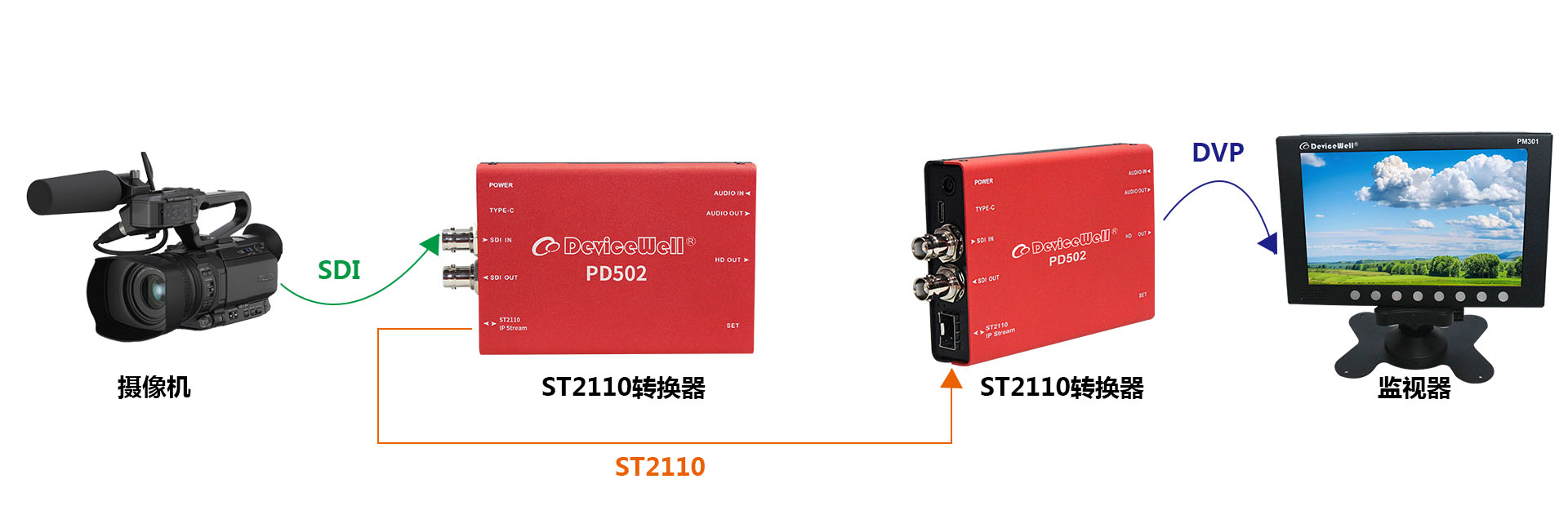

应用二:SDI转ST2110 点对点应用

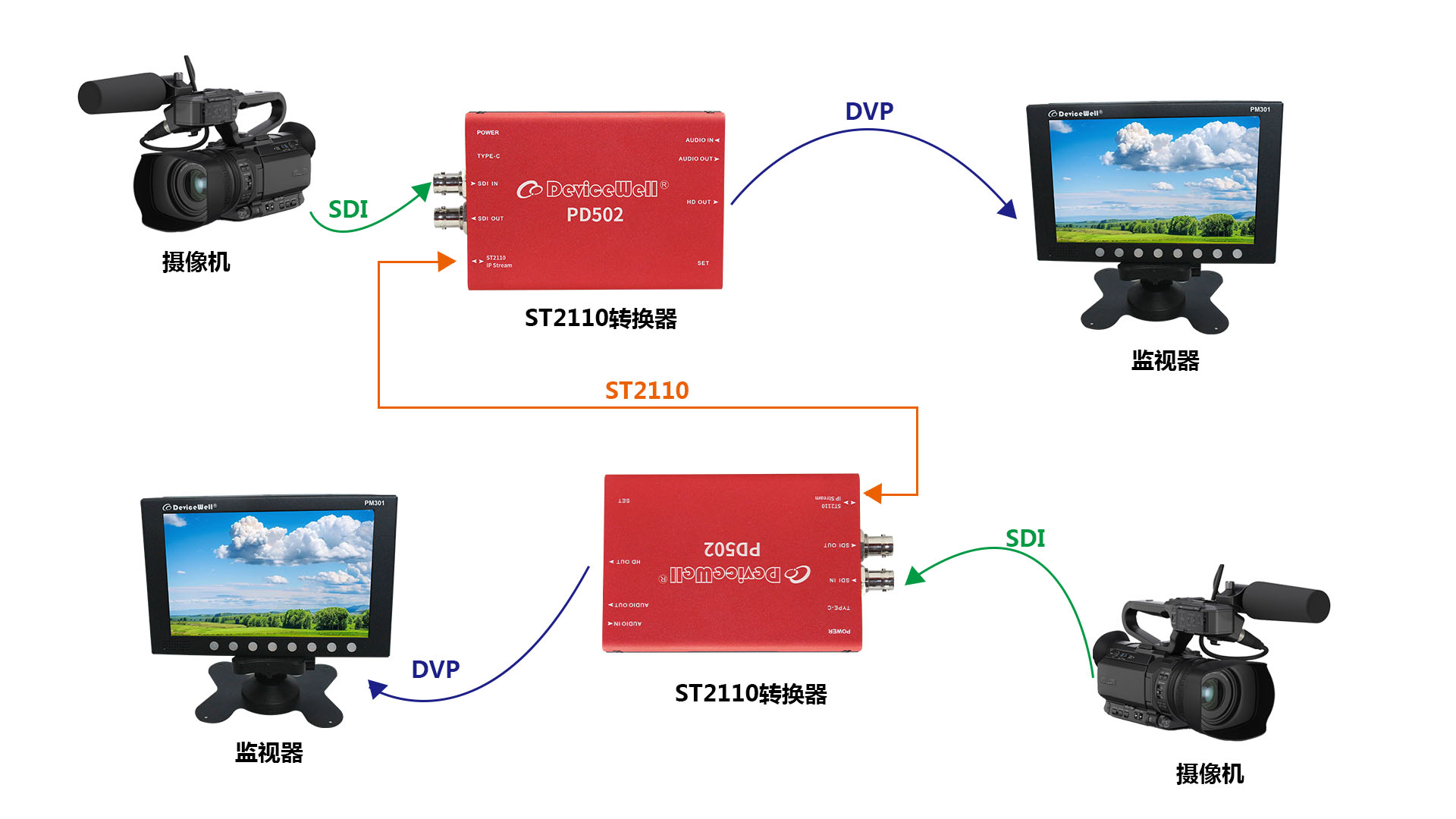

应用三:SDI/DVP/ST2110 点对点双向互转应用

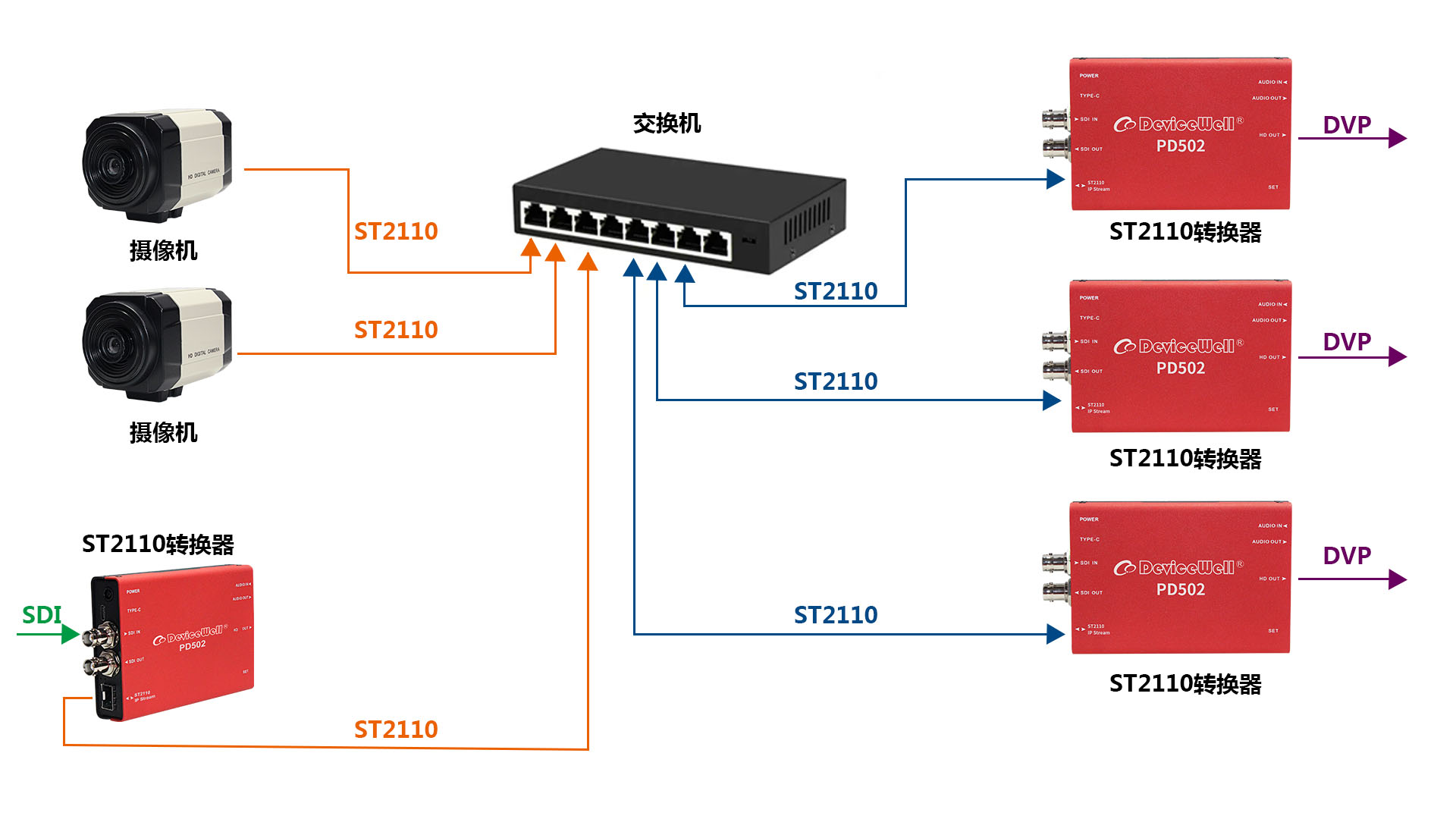

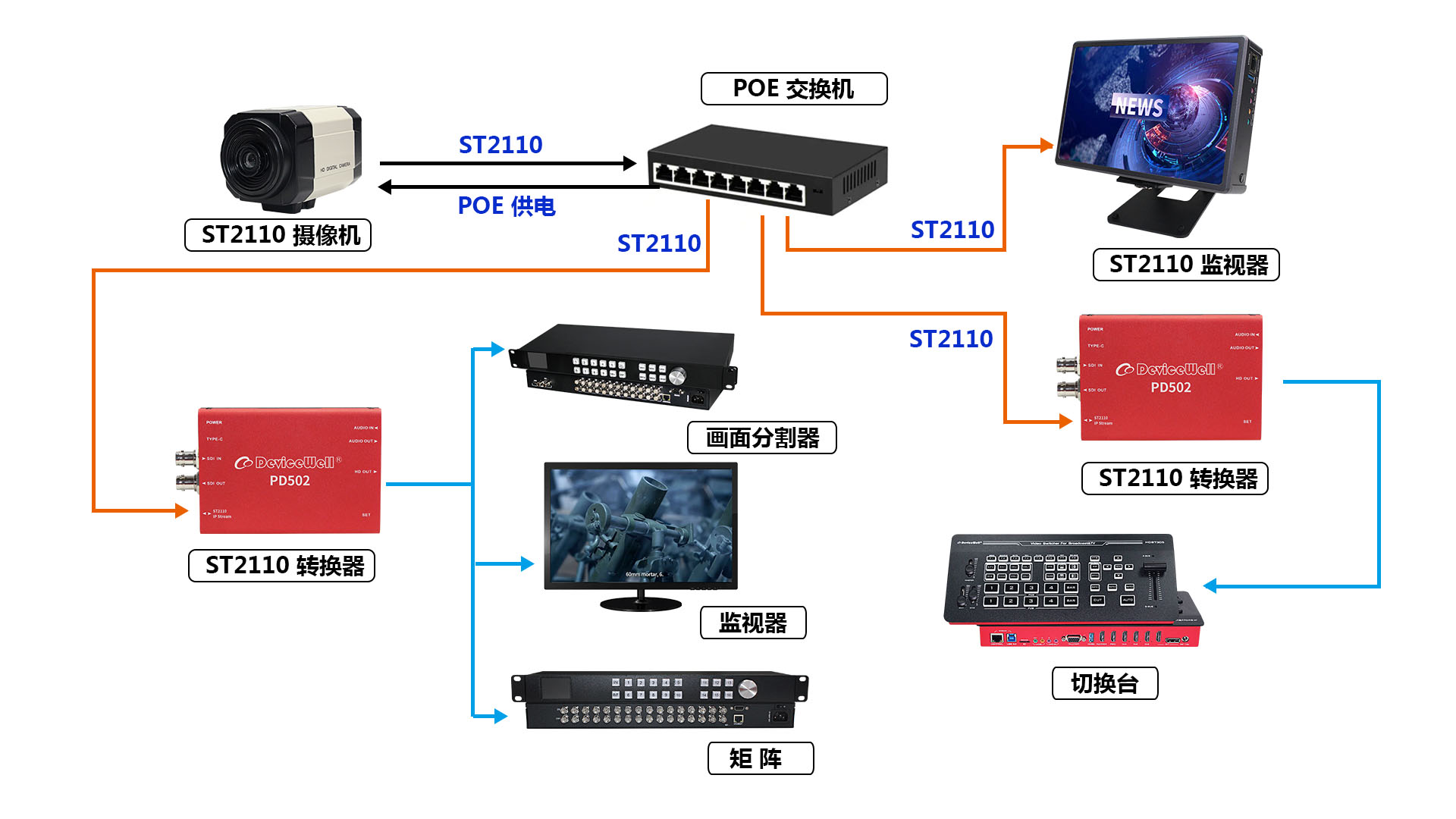

应用四:网络交换机连接应用

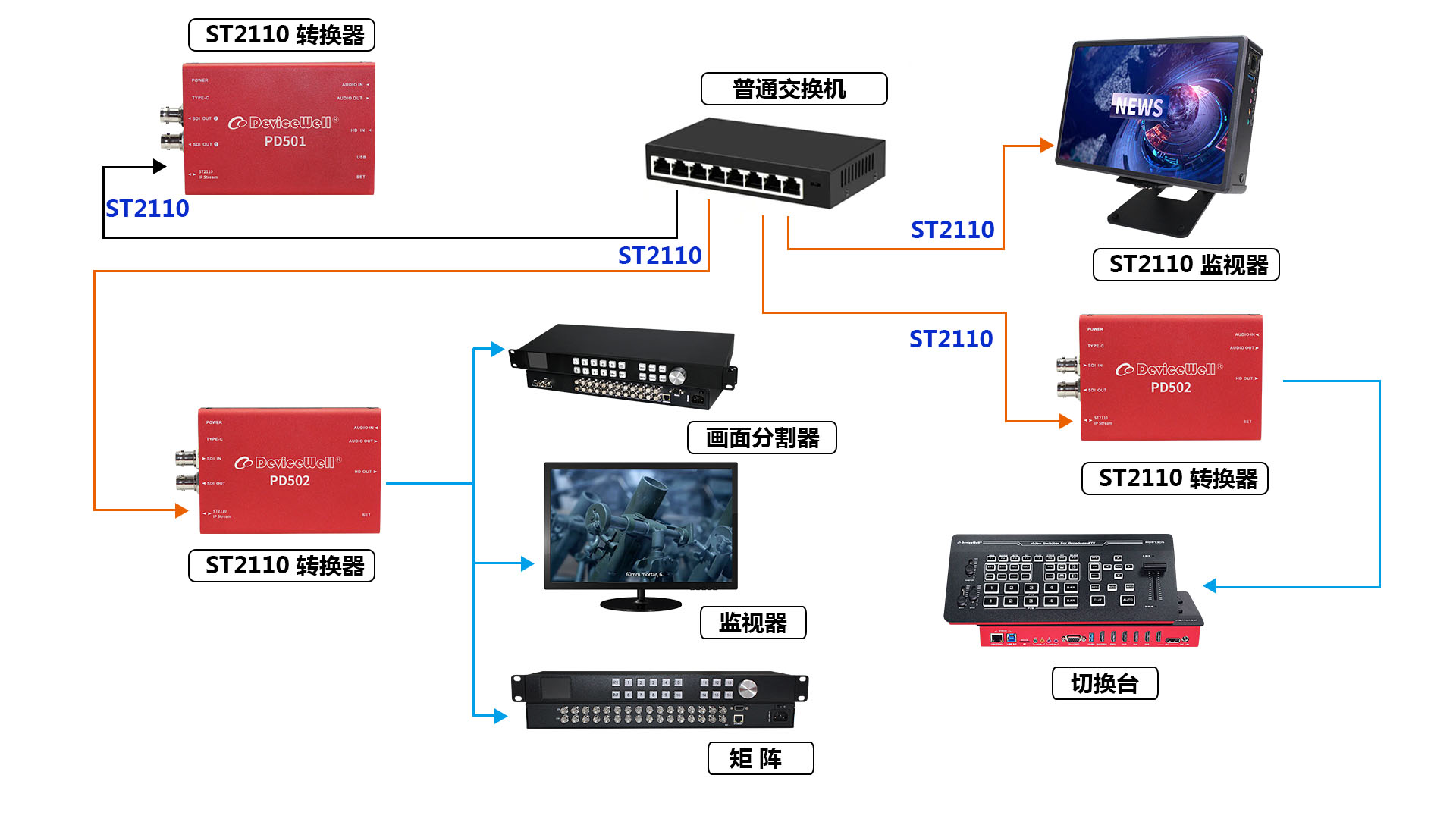

应用五:应用示意图

中帝威具备多款 SMPTE - 2110 IP 视频产品,涵盖转换器、视频监视器、画面分割器、切换台以及摄影机。这些设备采用低成本的 10G 以太网,并且支持 HD!转换器的型号包含单向和双向传输两种,您能够依据制作需求在摄影机上进行搭配使用,安装简便,解决了传统布线的繁杂问题!

应用六:应用示意图

中帝威具备多款 SMPTE - 2110 IP 视频产品,涵盖转换器、视频监视器、画面分割器、切换台以及摄影机。这些设备采用低成本的 10G 以太网,并且支持 HD!转换器的型号包含单向和双向传输两种,您能够依据制作需求在摄影机上进行搭配使用,安装简便,解决了传统布线的繁杂问题!

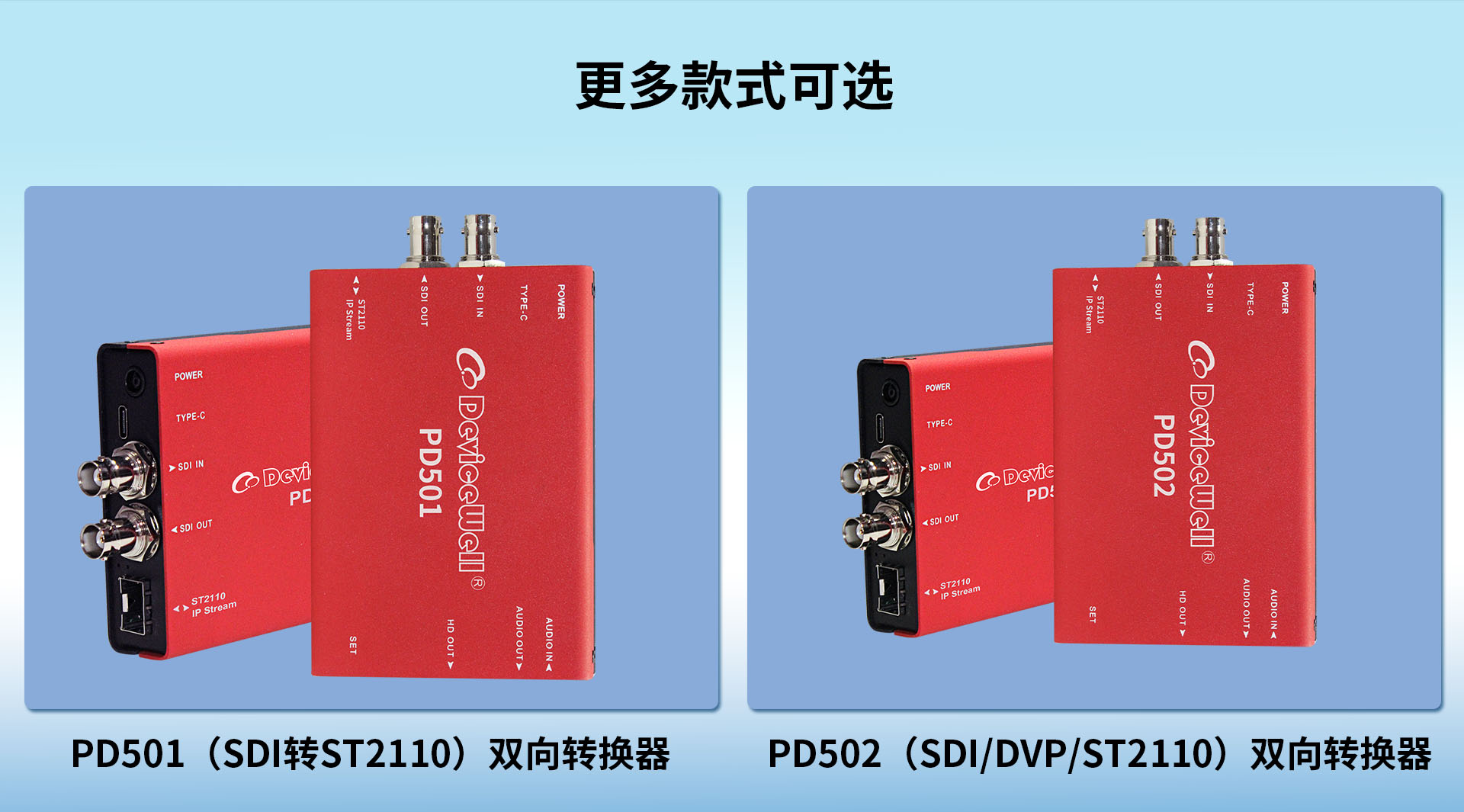

更多款式可选

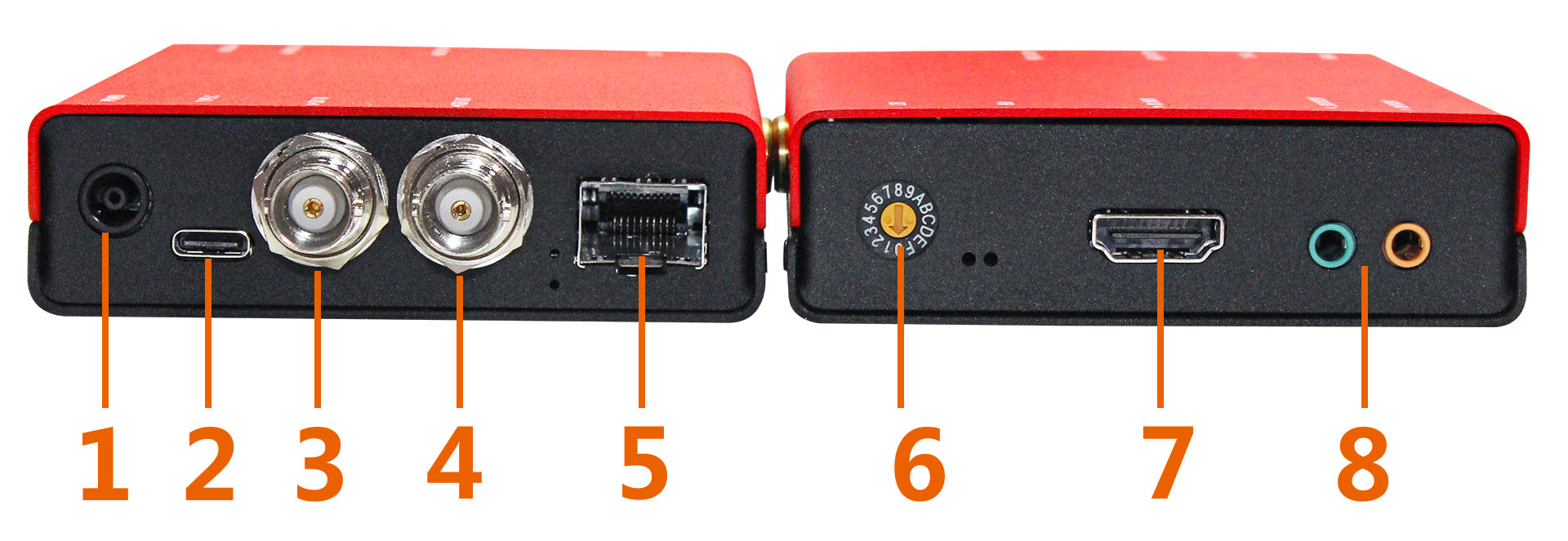

接口介绍

1.DC 5V-12V

2.Type C 升级

3.SDI 输入

4.SDI 输出

5.1 x 10Gb/s PoE+ RJ‑45接口支持10/100/1000/10G BASE-T

6.功能设定(参见下表)

7.DVP 输出

8.保留

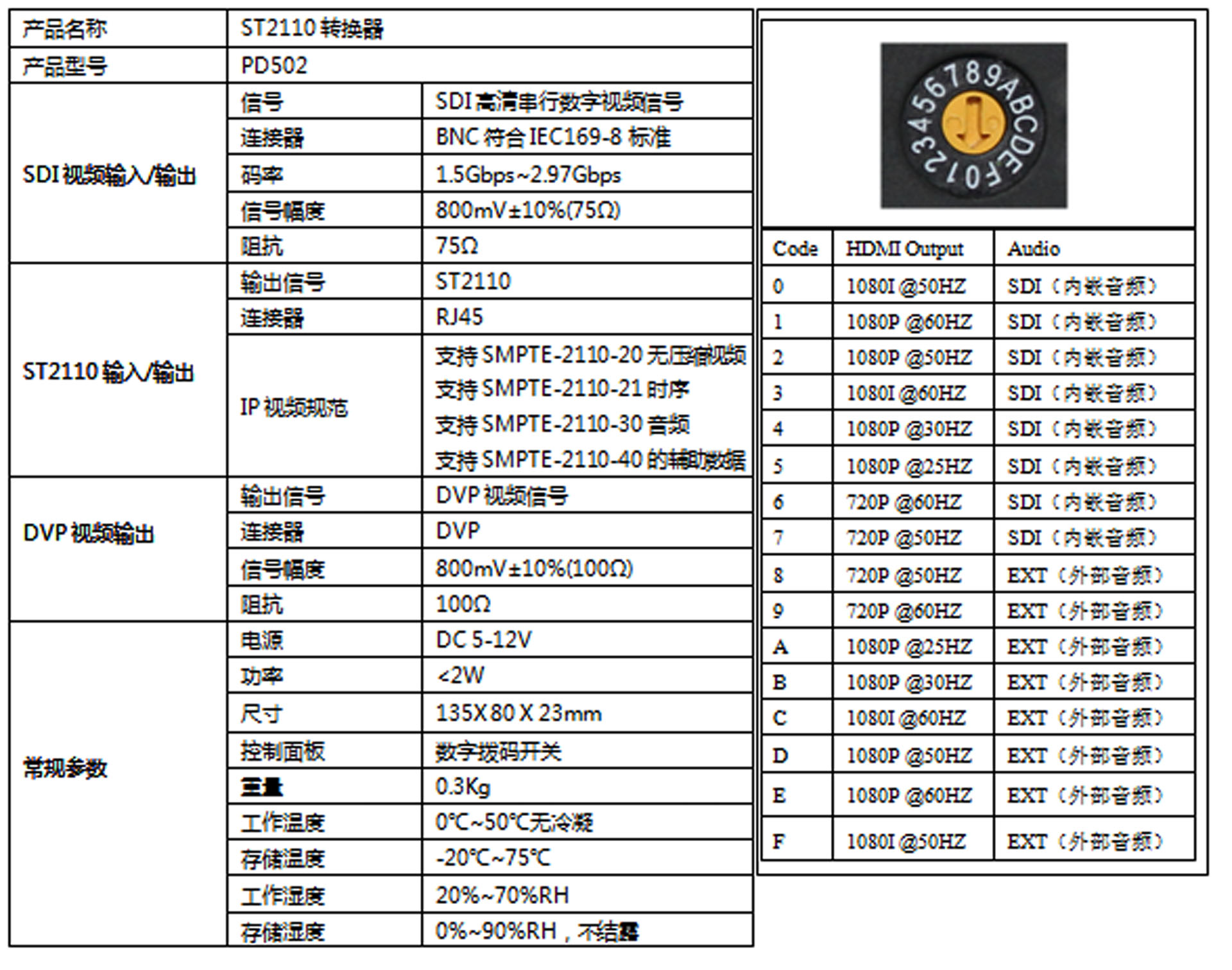

技术参数





中帝威科技SDI/DVP/ST2110双向转换器PD502相关资料

序号

资料名称

版本

修改日期

说明/备注

1

PD502规格书下载

0.1

2025年3月31日



2

PD502宣传图片

0.1

2025年3月31日



3

其它









中帝威ST2110系列产品资料下载
