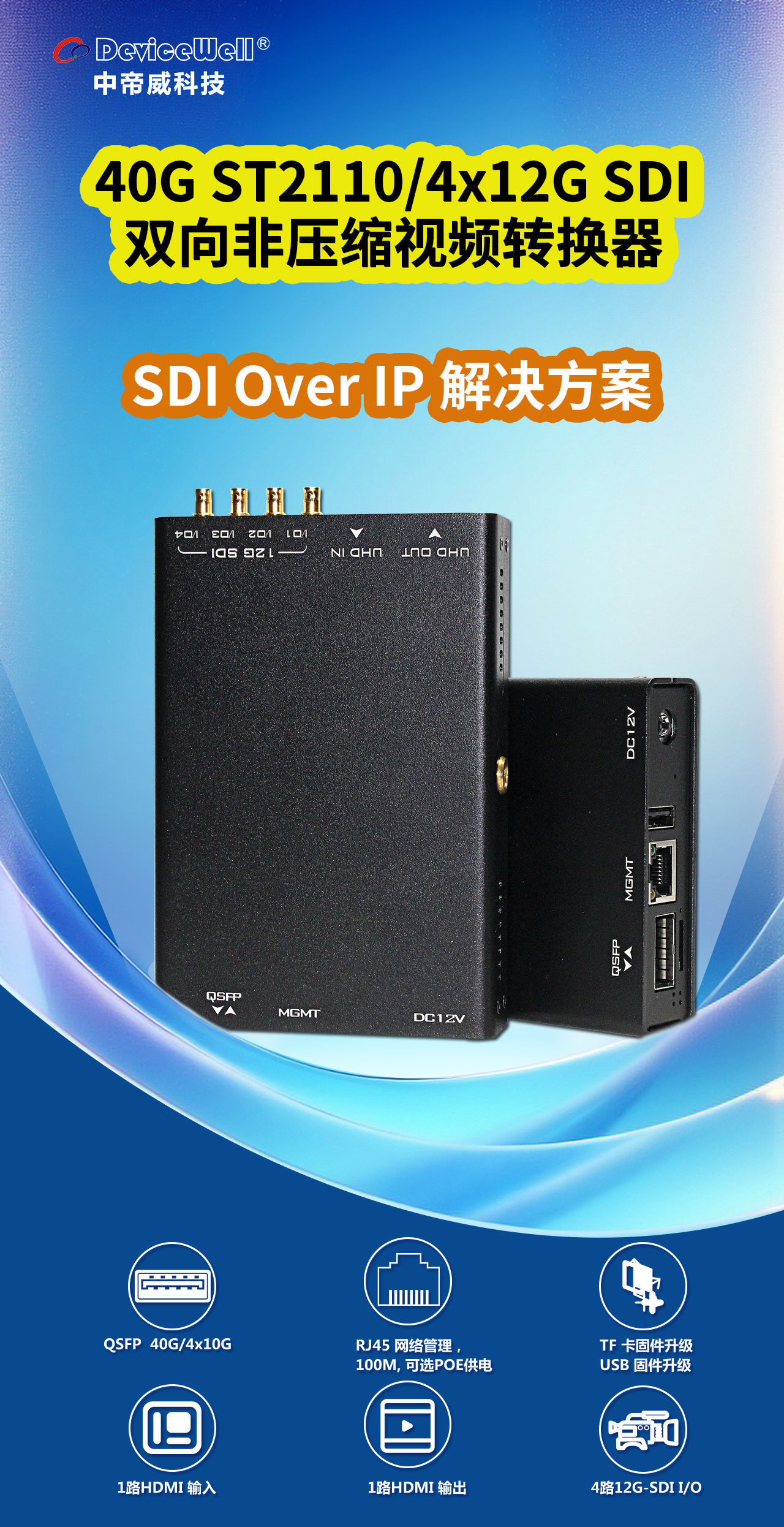

中帝威40G ST2110/4x12G SDI双向非压缩视频转换器——SDI Over IP解决方案

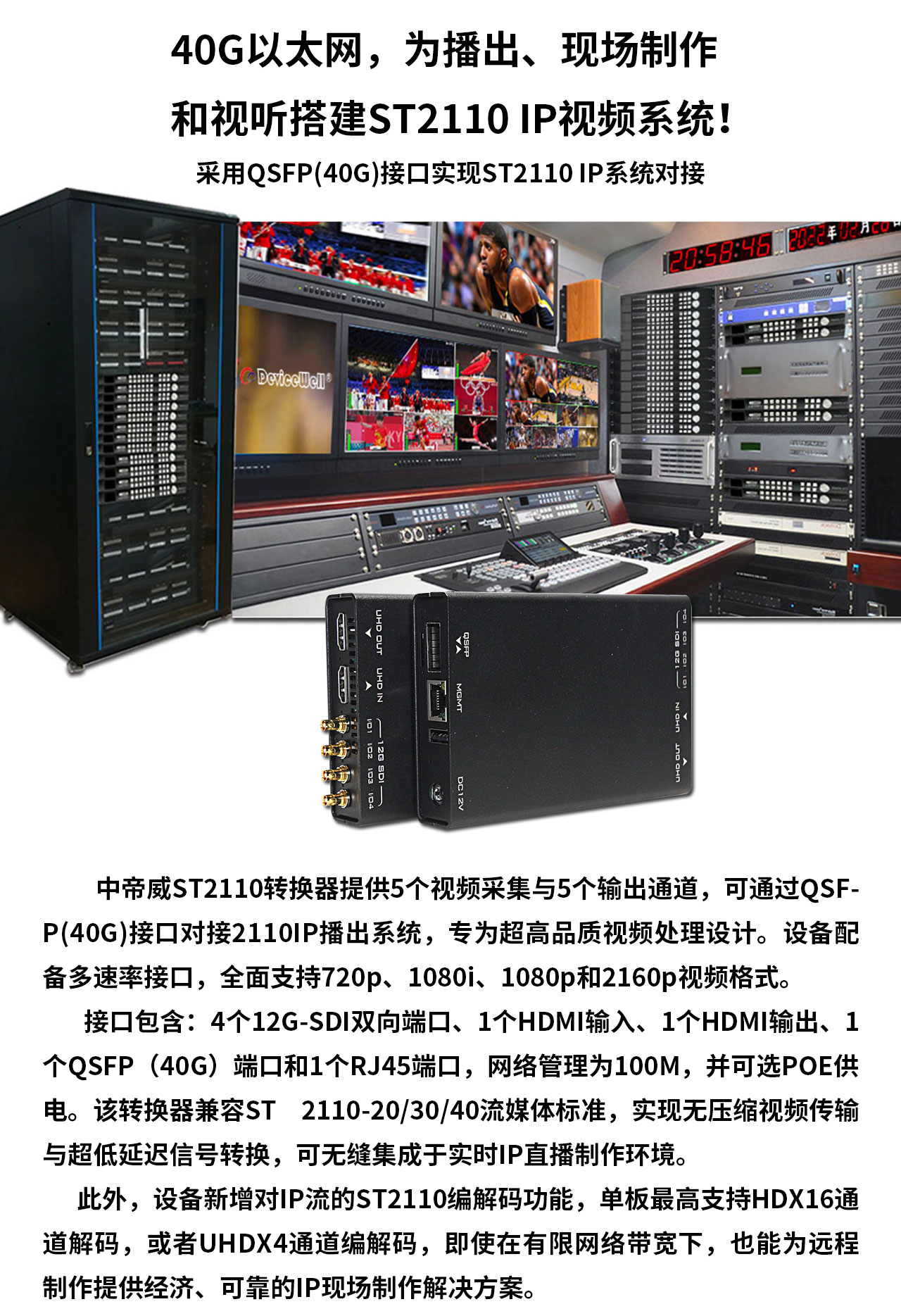

40G以太网,为播出、现场制作 和视听搭建ST2110 IP视频系统!

采用QSFP(40G)接口实现ST2110 IP系统对接

中帝威ST2110转换器提供5个视频采集与5个输出通道,可通过QSFP(40G)接口对接2110IP播出系统,专为超高品质视频处理设计。设备配备多速率接口,全面支持720p、1080i、1080p和2160p视频格式。      接口包含:4个12G-SDI双向端口、1个HDMI输入、1个HDMI输出、1个QSFP(40G)端口和1个RJ45端口,网络管理为100M,并可选POE供电。该转换器兼容ST 2110-20/30/40流媒体标准,实现无压缩视频传输与超低延迟信号转换,可无缝集成于实时IP直播制作环境。     此外,设备新增对IP流的ST2110编解码功能,单板最高支持HDX16通道解码,或者UHDX4通道编解码,即使在有限网络带宽下,也能为远程制作提供经济、可靠的IP现场制作解决方案。

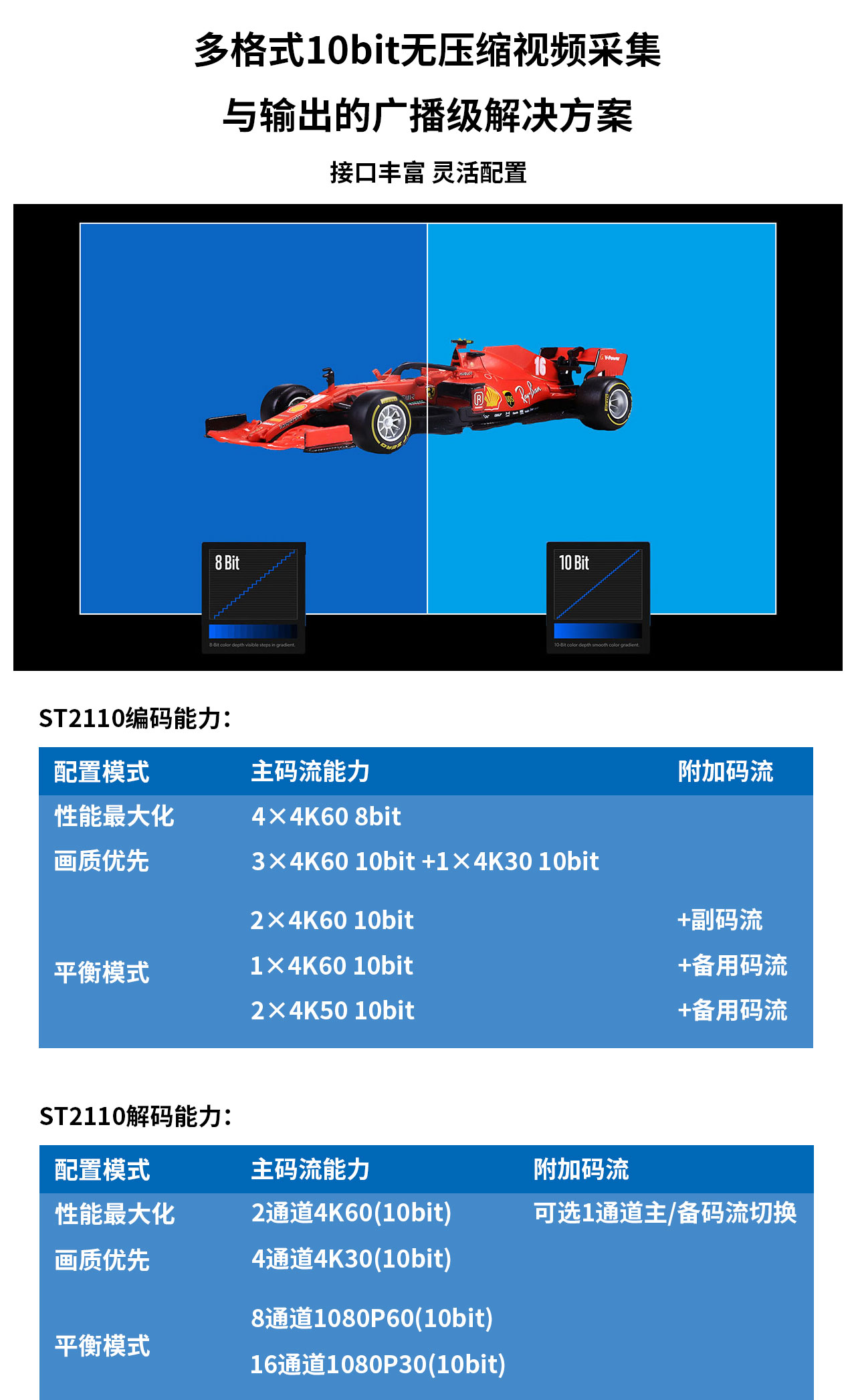

多格式10bit无压缩视频采集与输出的广播级解决方案

接口丰富 灵活配置

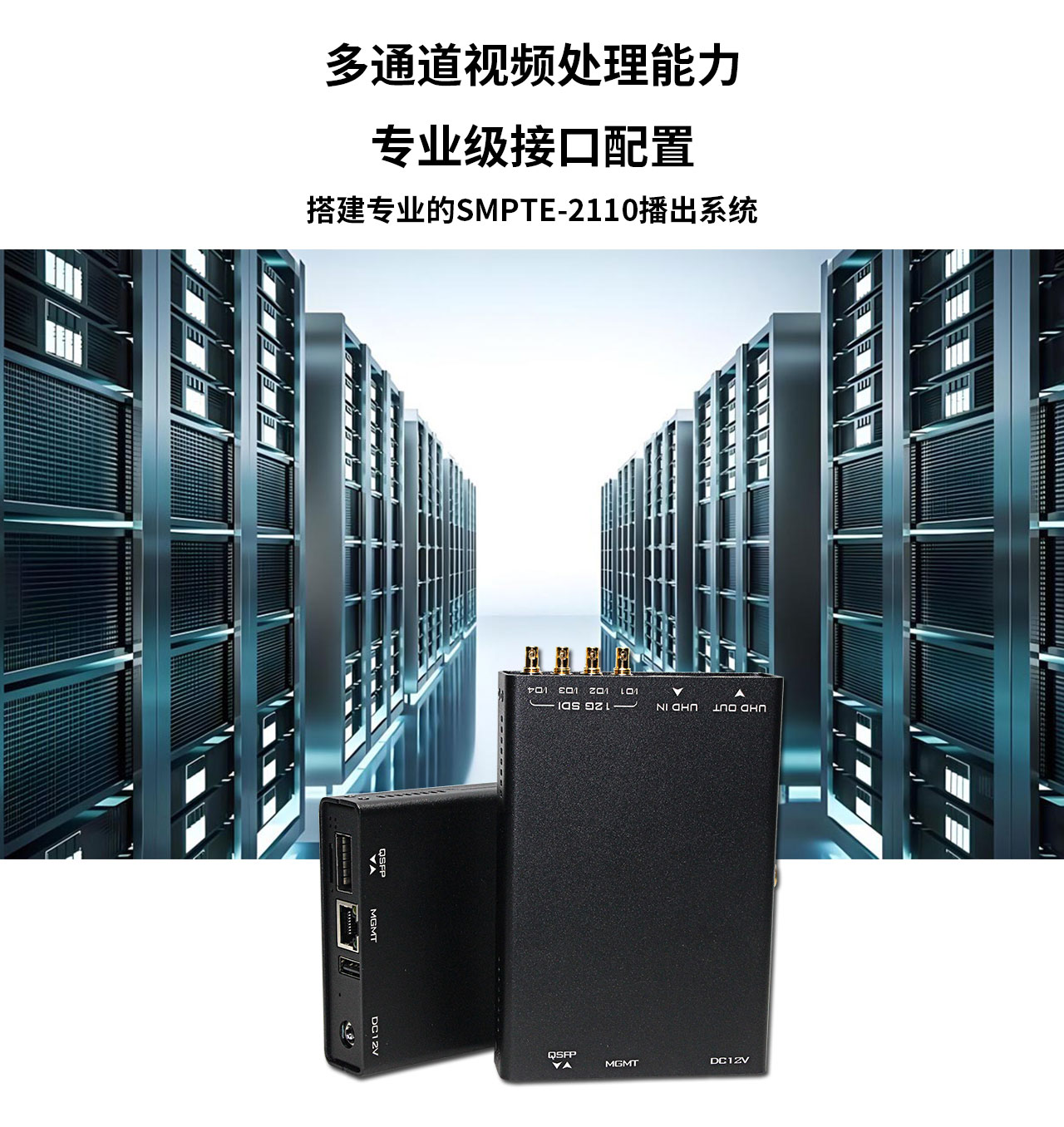

多通道视频处理能力 专业级接口配置

搭建专业的SMPTE‑2110播出系统

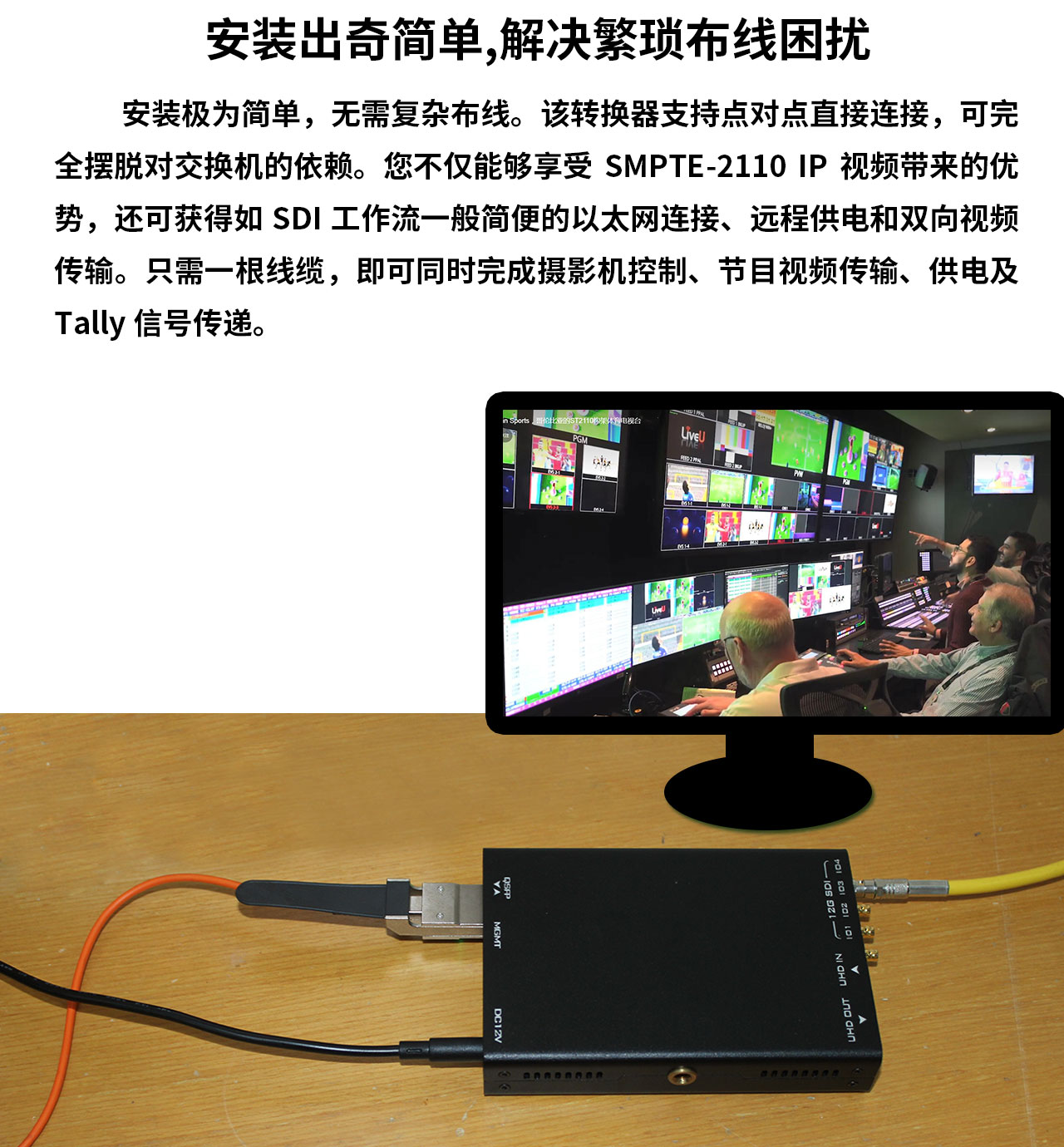

安装出奇简单,解决繁琐布线困扰

安装极为简单,无需复杂布线。该转换器支持点对点直接连接,可完全摆脱对交换机的依赖。您不仅能够享受 SMPTE-2110 IP 视频带来的优势,还可获得如 SDI 工作流一般简便的以太网连接、远程供电和双向视频传输。只需一根线缆,即可同时完成摄影机控制、节目视频传输、供电及 Tally 信号传递。

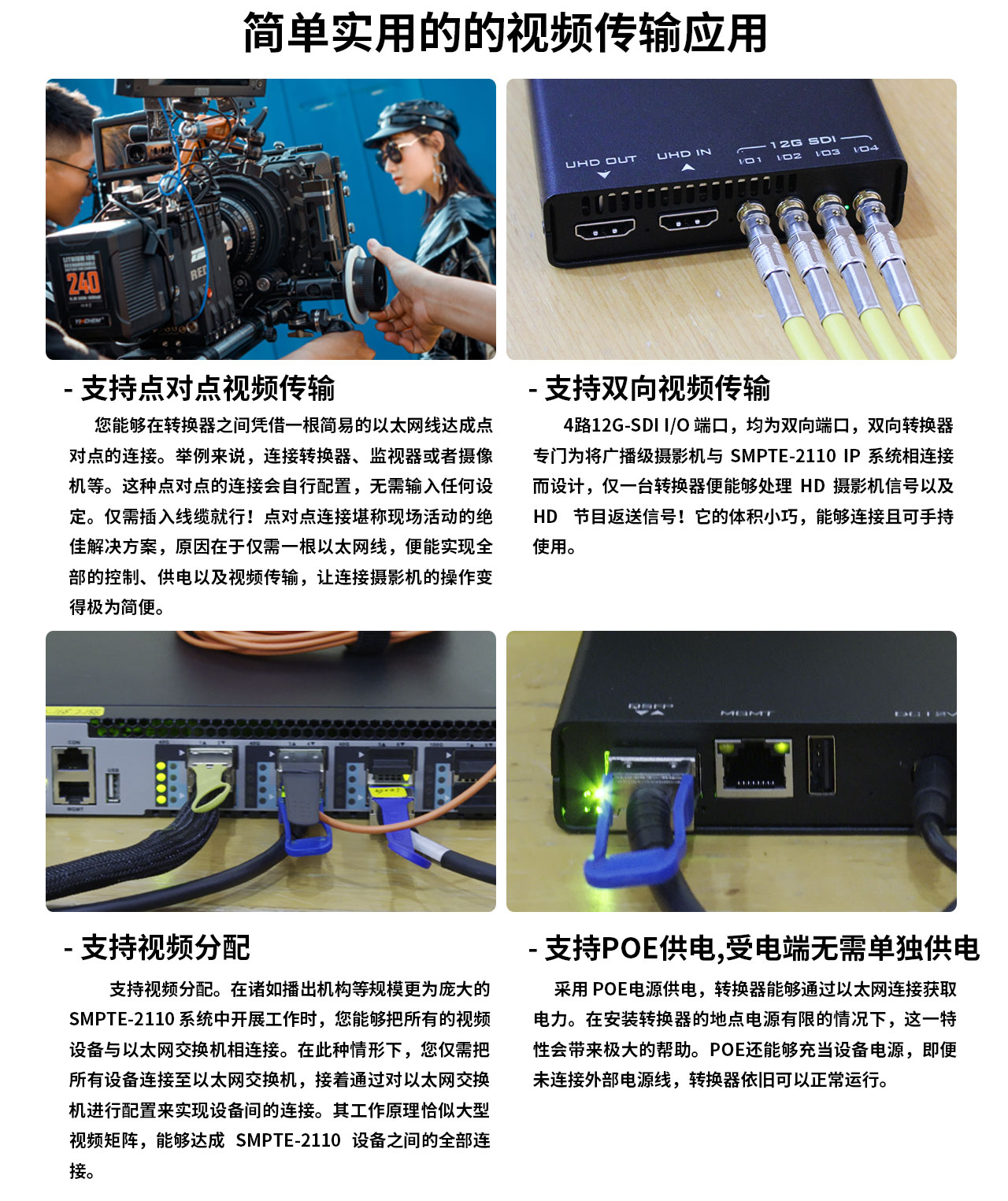

简单实用的的视频传输应用

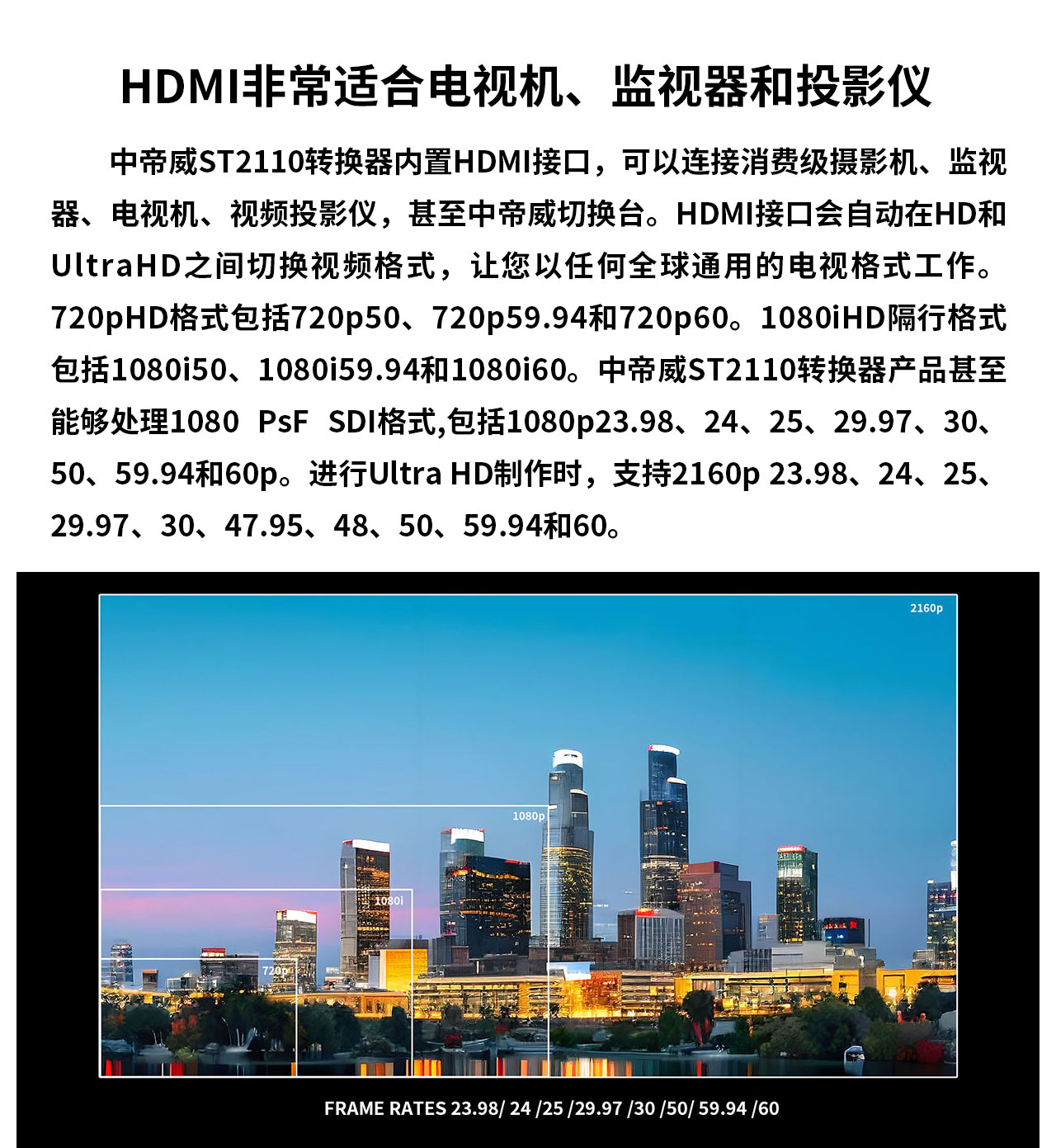

HDMI非常适合电视机、监视器和投影仪

中帝威ST2110转换器内置HDMI接口,可以连接消费级摄影机、监视器、电视机、视频投影仪,甚至中帝威切换台。HDMI接口会自动在HD和UltraHD之间切换视频格式,让您以任何全球通用的电视格式工作。720pHD格式包括720p50、720p59.94和720p60。1080iHD隔行格式包括1080i50、1080i59.94和1080i60。中帝威ST2110转换器产品甚至能够处理1080 PsF SDI格式,包括1080p23.98、24、25、29.97、30、50、59.94和60p。进行Ultra HD制作时,支持2160p 23.98、24、25、29.97、30、47.95、48、50、59.94和60。

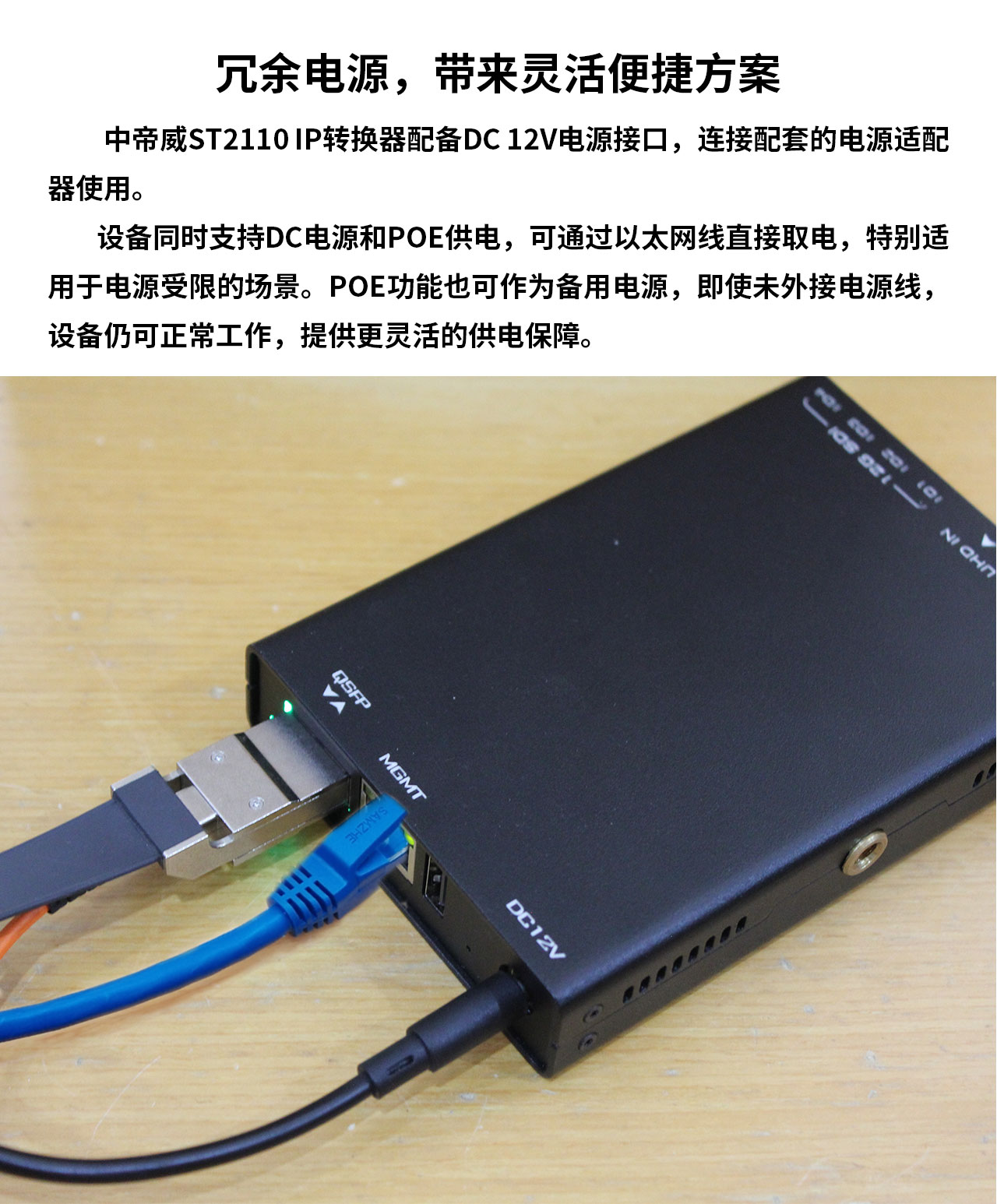

冗余电源,带来灵活便捷方案

中帝威ST2110 IP转换器配备DC 12V电源接口,连接配套的电源适配器使用。      设备同时支持DC电源和POE供电,可通过以太网线直接取电,特别适用于电源受限的场景。POE功能也可作为备用电源,即使未外接电源线,设备仍可正常工作,提供更灵活的供电保障。

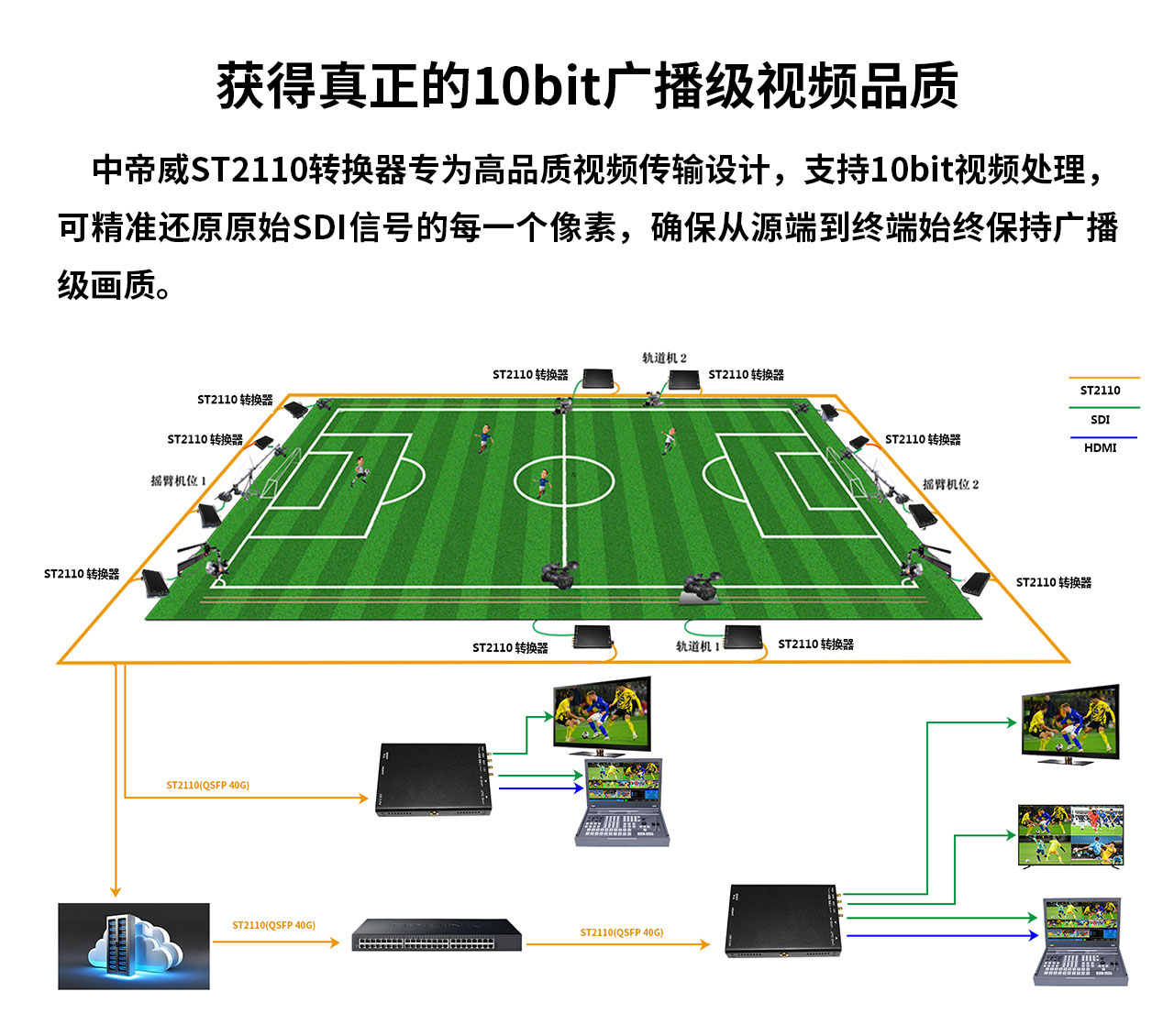

 获得真正的10bit广播级视频品质

中帝威ST2110转换器专为高品质视频传输设计,支持10bit视频处理,可精准还原原始SDI信号的每一个像素,确保从源端到终端始终保持广播级画质。

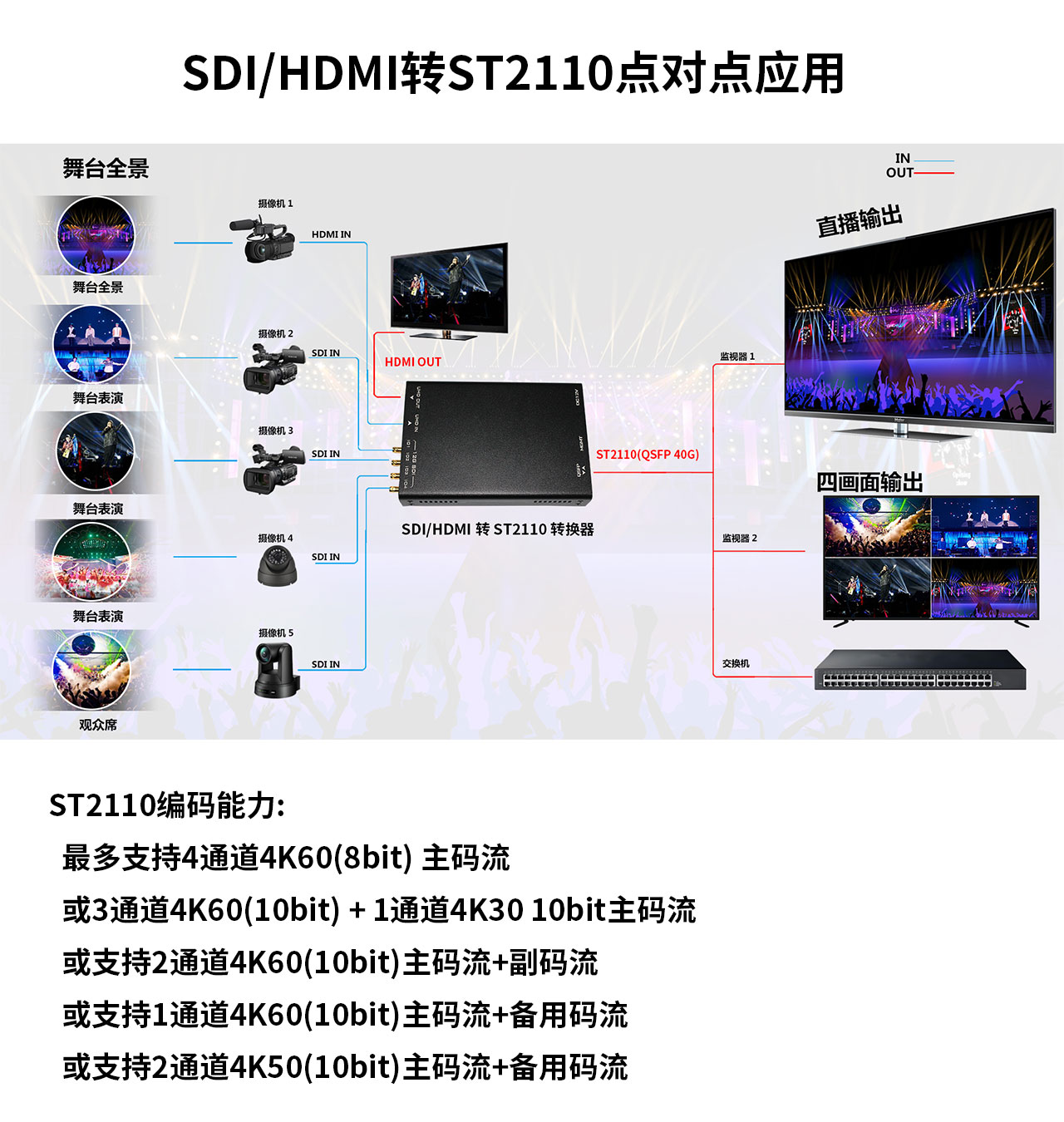

SDI/HDMI转ST2110点对点应用

  最多支持4通道4K60(8bit) 主码流

  或3通道4K60(10bit) + 1通道4K30 10bit主码流

  或支持2通道4K60(10bit)主码流+副码流

  或支持1通道4K60(10bit)主码流+备用码流

  或支持2通道4K50(10bit)主码流+备用码流

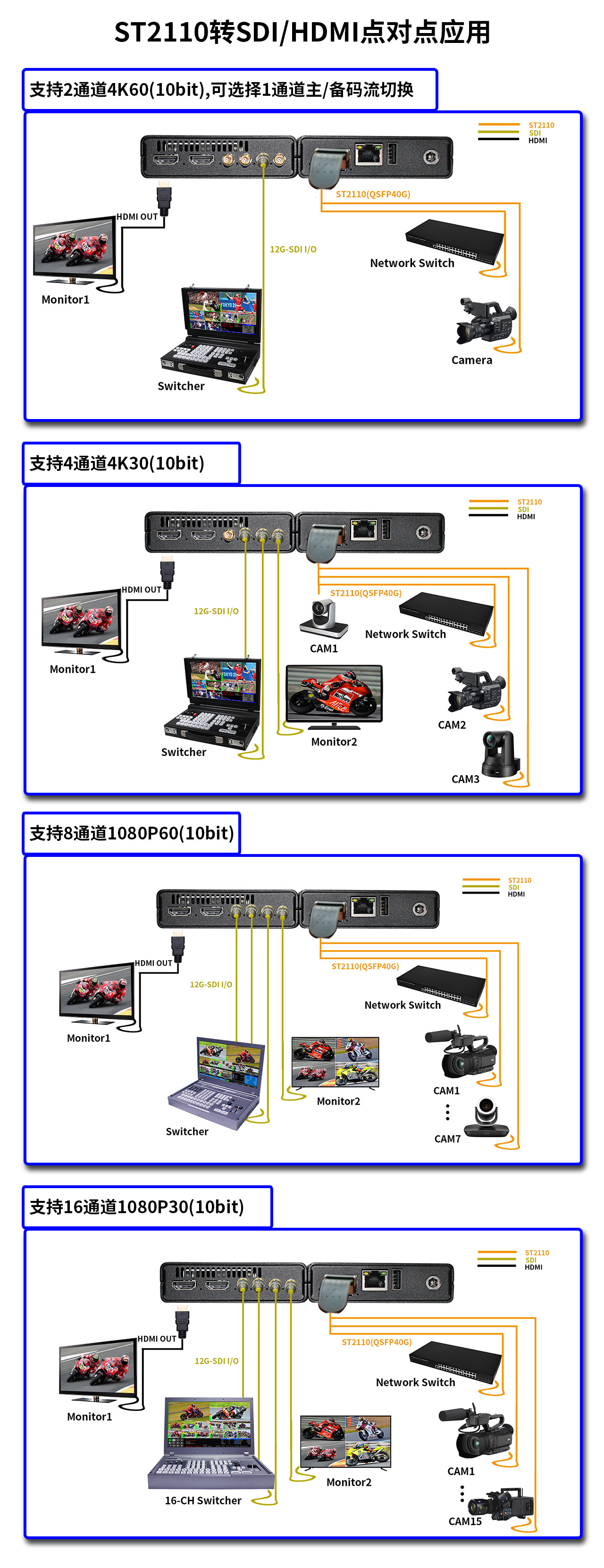

ST2110转SDI/HDMI点对点应用

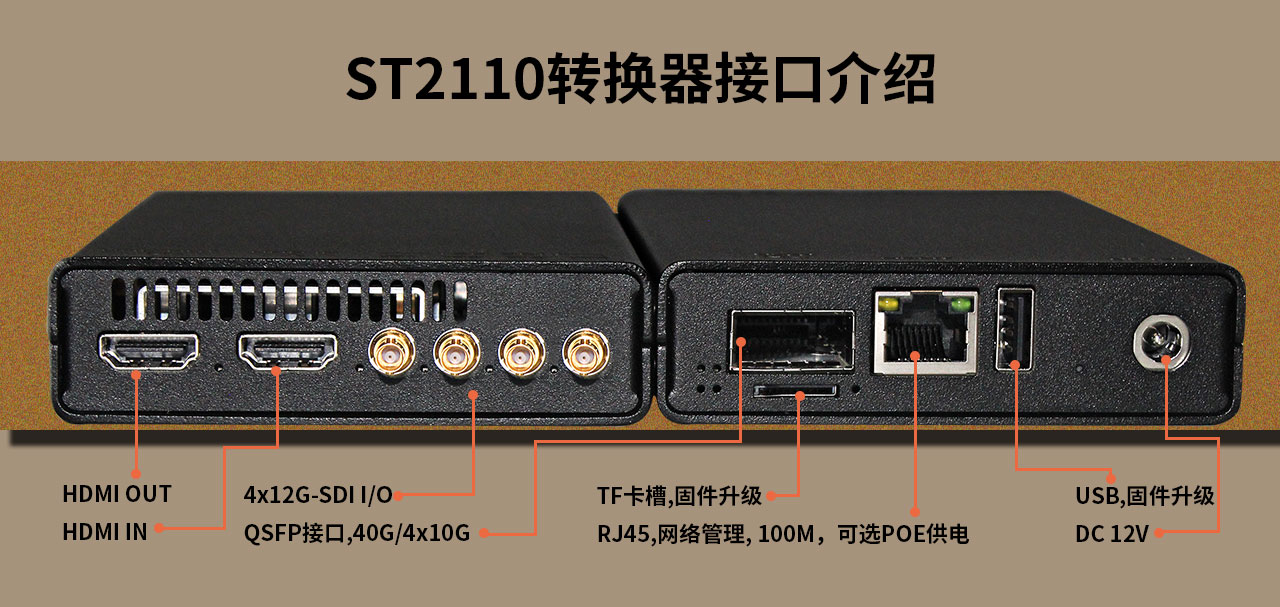

  ST2110转换器接口介绍



产品特性


网络采用QSFP(40G)

10G应用时可以用QSFP转SFP专用转接头或用40G转10G的DAC电缆


网络管理

网络管理,100M,可选POE供电


电源

USB及电源头可以去掉,电源可采用内部连接器


SDI接口

SDI接口共4个,均为双向端口,根据实际需求选配

SDI接口类型为Mini BNC,可换SMA/SMB等内部连接端口


HDMI接口

HDMI输入1个,输出1个,根据实际需求选配

HDMI接口为标准连接器,可换为20PIN FPC方便内部连接


ST2110编码能力

最多支持4通道4K60(8bit) 主码流

或3通道4K60(10bit) + 1通道4K30 10bit主码流

或支持2通道4K60(10bit)主码流+副码流

或支持1通道4K60(10bit)主码流+备用码流

或支持2通道4K50(10bit)主码流+备用码流


ST2110解码能力

最多支持2通道4K60(10bit),可选择1通道主/备码流切换

或4通道4K30(10bit)

或8通道1080P60(10bit)

或16通道1080P30(10bit)

技术参数



产品名称

中帝威40G ST2110/4x12G SDI双向非压缩视频转换器

视频格式

HD视频格式

720p50、720p59.94、720p60、1080i50、1080i59.94、1080i60、1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60

1080PsF23.98*、1080PsF24*、1080PsF25*、1080PsF29.97*、

1080PsF30*     * 仅限PsF SDI

Ultra HD视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、

2160p47.95、2160p48、2160p50、2160p59.94、2160p60

SDI规范

SMPTE 292M、SMPTE296M、SMPTE 424M、SMPTE425M A级、SMPTE2081/2082

音频采样

采样率48kHz,24bit

色彩精度

8bit、10bit YUV 4:2:2

色彩空间

REC 601、REC 709、REC 2020

IP 视频规范

SMPTE 2110-20(无压缩视频)

IGMP v2/v3

SMPTE 2110-21(流量整形)

发送端:Narrow 接收端:Narrow、Wide Synchronous、Asynchronous

SMPTE 2110-30(PCM)

采样率48kHz,24bit

PTP精确时间协议

IEEE 1588-2008 (PTP v2)/ST 2059-1/ST 2059-2

NMOS IS-04发现和注册

v1.3.2

通过mDNS/DNS-SD P2P

NMOS IS-05连接管理

v1.1.2

NMOS BCP-002-01

自然分组

NMOS BCP-004-01

接收端功能

软件

自带软件

Web 控制

常规参数

电源

DC 12V

尺寸

140x90x25mm

重量

0.3Kg

工作温度

0℃~50℃无冷凝

存储温度

-20℃~75℃

工作湿度

20%~70%RH
