MVP9216(SDI 16画面分割器)
一款专业级SDI画面分割器，支持16通道SDI信号输入和16通道SDI环路输出。可同时对16路视频进行多画面分割，输出到SDI及HDMI端口,同时支持SDI音频柱显示、字符叠加及Tally等 专业功能...
产品描述
一款专业级SDI画面分割器，支持16通道SDI信号输入和16通道SDI输出和1通道HDMI输出,您可以使用前面板键盘改变显示分辨率为1080i50 / 60、1080p25 / 30甚至更多。该设备是带有16路矩阵切换功能的多画面分割器。设备可接16路SDI信号同时具有16路环出功能，在进行多画面合成时有2路相同SDI输出（最左边的两个SDI接口）和1路HDMI输出，画面的显示模式可通过网口使用PC端软件进行灵活配置，可进行1~16画面的配置选择。并且设备支持SDI音频柱显示和字符叠加功能。设备集成SDI 输入/输出接口及控制接口，可方便的将SDI 信号进行画面分割、信号延迟、变频处理、帧同步等处理。设备支持网络、RS422及按键控制，并支持网络接口更新内部软件，可实现更多功能，操作简单。
※产品特性
◆ 艺术设计风格
◆ 最多16 路信号输入， 最多16路信号输出
◆ 支持单画面放大， 4画面，6画面，9画面，10画面，16画面模式
◆ 支持输入画面切换
◆ 音频柱显示和字符叠加启用或禁用
◆ 输入端口：SDI×16
◆ 输出端口：SDI×16；SDI×2 ；HDMI × 1
◆ SDI高清/标清自适应
◆ 支持网络、RS422 及按键控制
◆ 支持网络升级系统功能
◆ 支持后期扩展
◇ 特殊功能可定制

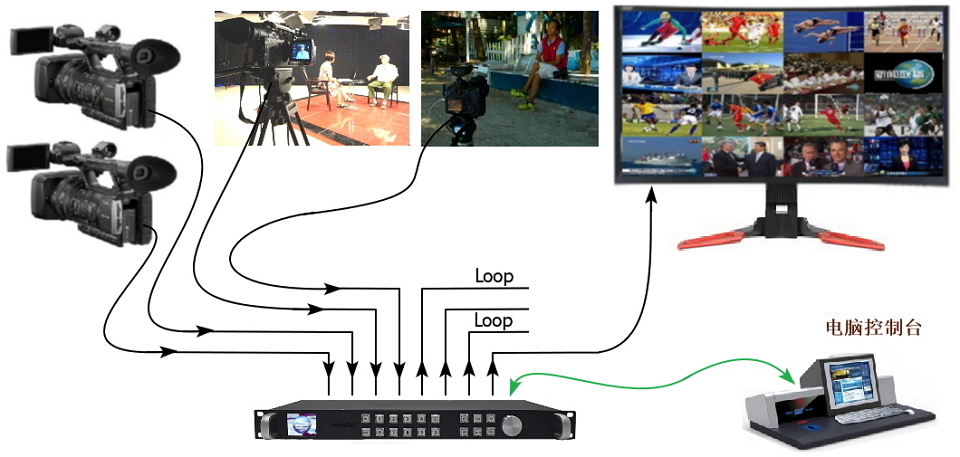

※产品应用
※支持分辩率列表
|
编号 |
分辩率 |
备注 |
|
1 |
576I @50HZ |
|
|
2 |
480I @60HZ |
|
|
3 |
720P @50HZ |
|
|
4 |
720P @60HZ/59.94HZ |
|
|
5 |
1080PSF@24HZ/23.98HZ |
|
|
6 |
1080I @50HZ |
|
|
7 |
1080I @60HZ |
|
|
8 |
1080P @24HZ/23.98HZ |
|
|
9 |
1080P @25HZ |
|
|
10 |
1080P @30HZ/29.97HZ |
|
|
11 |
1080P @50HZ |
|
|
12 |
1080P @60HZ/59.94HZ |
|
|
13 |
720P @24HZ |
|
|
14 |
720P @25HZ |
|
|
15 |
720P @30HZ |
|
