专业级高清视频转换器PD6341(CVBS转SDI)



产品简介

          中帝威(DeviceWell)高清视频转换器,一款专用的CVBS信号转换为3G/HD/SD SDI信号的设备。设备集成CVBS接收器及3G/HD/SD-SDI编码器,可方便的将CVBS信号转为3G/HD/SD-SDI信号.同时 PD6341还可以将外部输入的模拟立体声音频信号嵌入到3G/HD/SD-SDI信号中.此外,PD6341还支持"变频"功能,可以将输入的标准CVBS信号"变换"为标准SDI信号输出.输出分辩率通过数字编码开关选择,简单易用。

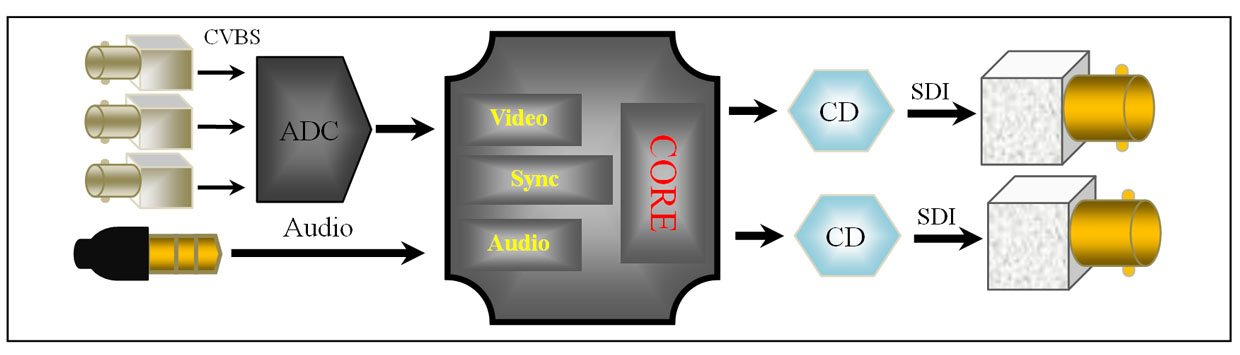

功能示意图

产品特性

◆ 标准CVBS信号输入

◆ 可选3G/HD/SD SDI信号输出

◆ 可选1080P/1080I/720P/480I/576I/1080PSF输出

◆ CVBS输入PAL/NTSC信号自适应

◆ 支持外部模拟立体声音频信号嵌入SDI信号中

◆ SDI可设定为"变频"输出

◆ SDI可设定为"固定频率"输出

◇ 特殊功能可定制

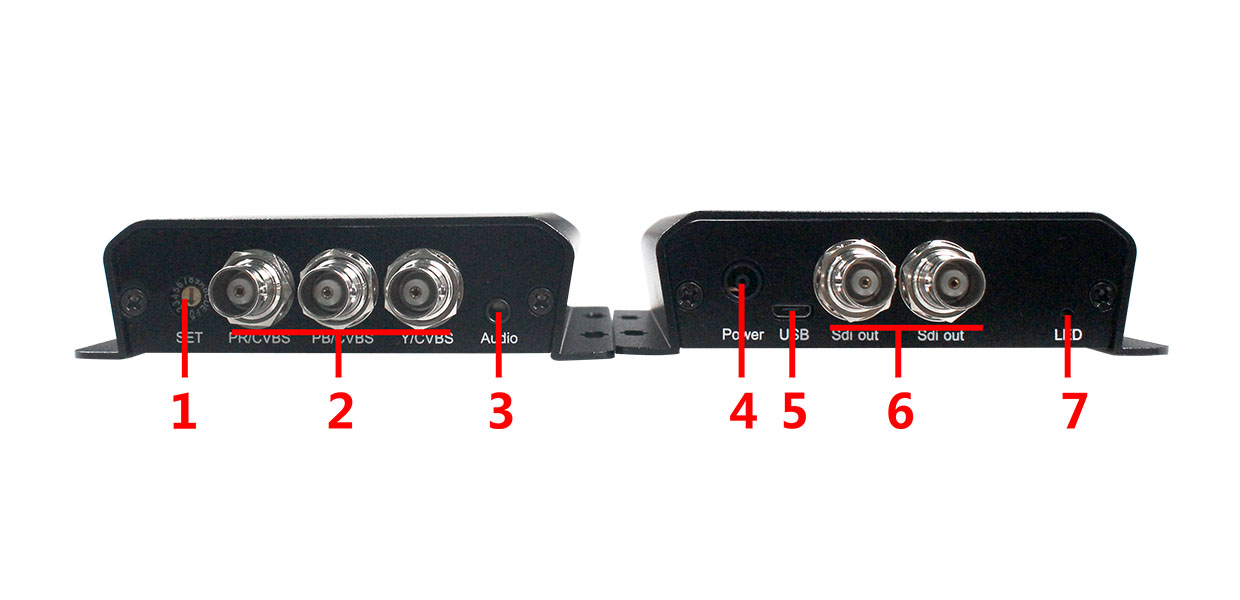

接口说明

1.输出设定(参见下表)   2.CVBS输入                3.音频输入      4.DC 5V-12V 5.USB接口          6. SDI输出          7. LED指示(P:电源 L:标清 M:高清 H:3G)



产品参数

产品名称

高清视频转换器

产品型号

PD6341

CVBS视频输入

输入信号

标准CVBS信号

连接器

BNC/RCA

信号幅度

800mV±10%(75R)

阻抗

75Ω

模拟音频输入

输入信号

模拟立体声音频

数字采样

48K

阻抗

16Ω

连接器

耳机

SDI视频输出

输出信号

SDI高清串行数字视频信号

码率

270Mbps~2.97Gbps

阻抗

75Ω

信号幅度

800mV±10%

连接器

BNC符合IEC169-8 标准

常规参数



电源

DC 5-12V

功率

<2W

主机尺寸

141 X 102 X 30  mm

控制面板

数字编码开关

重量

0.3 KG

工作温度

0℃~50℃无冷凝

存储温度

-20℃~75℃

工作湿度

20%~70%RH

存储湿度

0%~90%RH,不结露











































































设定参数

编码开关数值

对应分辩率

0

1080I @50HZ

1

1080P @60HZ

2

1080P @50HZ

3

1080I @60HZ

4

1080P @30HZ

5

1080P @25HZ

6

1080P @24HZ

7

720P  @60HZ

8

720P  @50HZ

9

720P  @30HZ

A

720P  @25HZ

B

576I  @50HZ

C

480I  @60HZ

D

保留

E

保留

F

保留

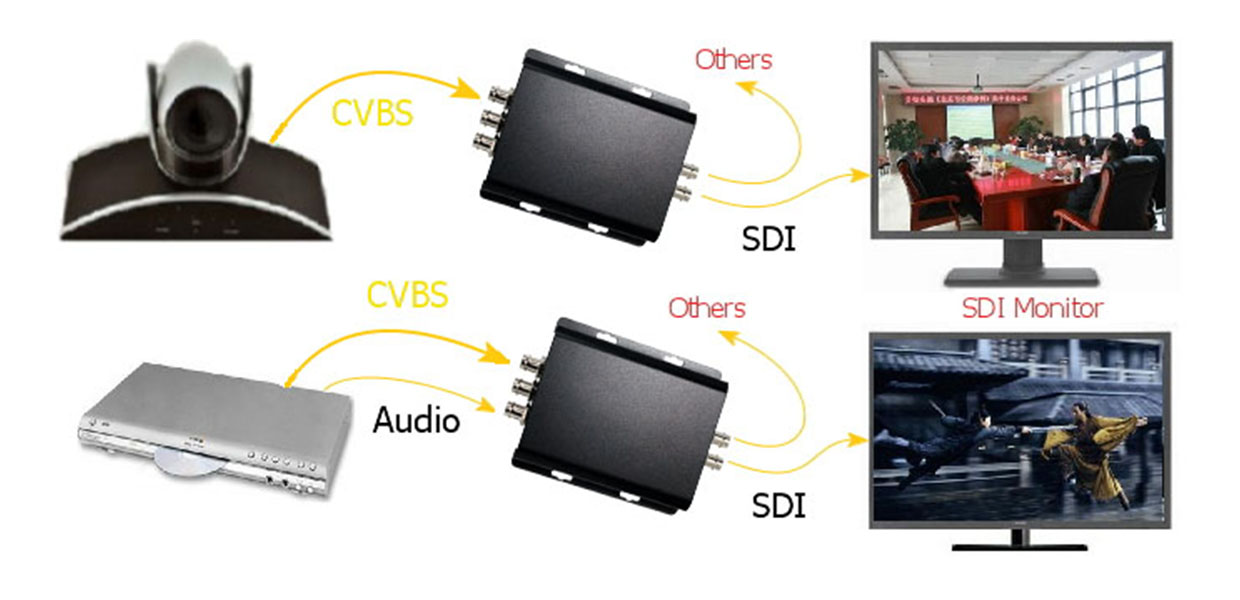

PD6341应用示意图

订货型号

产品型号

功能

机箱类型

电源类型

其它

PD6361

VGA转SDI

Mini

标准AC-DC 12V电源

支持变频

PD6351

DVI转SDI

Mini

标准AC-DC 12V电源

支持变频

PD6341

CVBS转SDI

Mini

标准AC-DC 12V电源

支持变频

PD6331

YPbPr转SDI

Mini

标准AC-DC 12V电源

支持变频

PD6321

HDMI 转SDI

Mini

标准AC-DC 12V电源

支持变频

PD6095

USB播放SDI输出

Mini

标准AC-DC 12V电源

支持变频

PD6391

以上全部功能

Mini

标准AC-DC 12V电源

支持变频

PD6312

SDI转HDMI

Mini

标准AC-DC 12V电源

支持变频

PD6313

SDI转YPbPr

Mini

标准AC-DC 12V电源

支持变频

PD6314

SDI转CVBS

Mini

标准AC-DC 12V电源

支持变频

PD6315

SDI转DVI

Mini

标准AC-DC 12V电源

支持变频

PD6316

SDI转VGA

Mini

标准AC-DC 12V电源

支持变频



































此款外壳已停产
