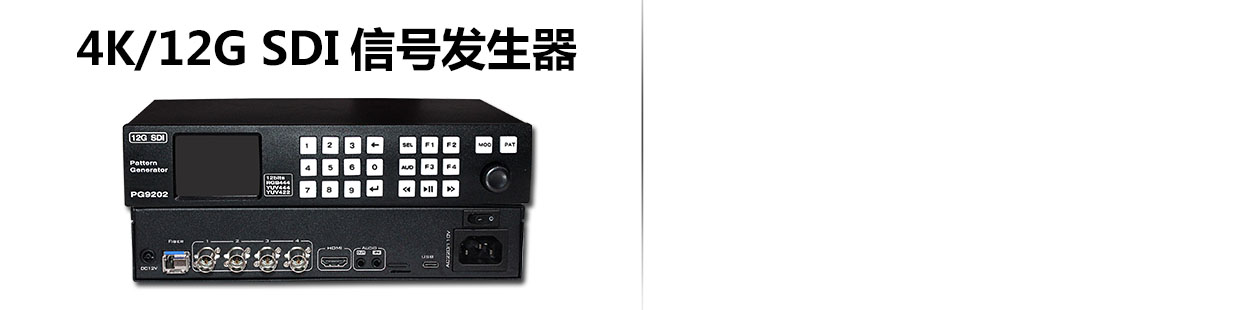

中帝威(DeviceWell)·4K/12G SDI信号发生器PG9202

4K/12G SDI信号发生器PG9202


  中帝威(DeviceWell)一款高清视频信号发生器PG9202(SDI+光纤信号发生器)，支持SDI、Fiber测试信号输出。测试信号包括:彩条、圆、中心十字线、棋格、灰阶、色阶、帧计数器、菲泥尔圆、动态彩条及动态圆等。设备最高支持4K@60Hz输出,对应SDI速度为12G,向下相容6G/3G/1.5G/270M。可广泛用于SDI、光纤等视频信号测试。设备内置X86系统,支持本地键盘控制更换分辨率及测试画面，操作简单。可广泛用于高清视频产品的研发、生产、设备老化及工程测试等行业

查看详情



HDMI SDI DVI 高清切换台

中帝威(DeviceWell)一款高清视频信号发生器PG9202(SDI+光纤信号发生器)，支持SDI、Fiber测试信号输出。测试信号包括:彩条、圆、中心十字线、棋格、灰阶、色阶、帧计数器、菲泥尔圆、动态彩条及动态圆等。设备最高支持4K@60Hz输出,对应SDI速度为12G,向下相容6G/3G/1.5G/270M。可广泛用于SDI、光纤等视频信号测试。设备内置X86系统,支持本地键盘控制更换分辨率及测试画面，操作简单。可广泛用于高清视频产品的研发、生产、设备老化及工程测试等行业



  • 4路SDI信号输出
  • 1路独立光信号输出
  • 1路模拟立体声音频输出
  • 1路模拟立体声音频输入用于SDI音频加嵌
  • SDI支持270M/1.485G/2.97G的SD/HD/3G SDI信号
  • SDI支持6G/12G的4K SDI信号
  • 支持1080PSF、RGB444、YCbCr444视频格式的输出
  • 支持彩条、圆、中心十字线、棋格、灰阶、色阶画面
  • 支持帧计数器、菲泥尔圆、动态彩条及动态圆画面
  • 支持自动测试画面更换
  • LCD状态显示
  • 特殊测试画面及分辨率可定制

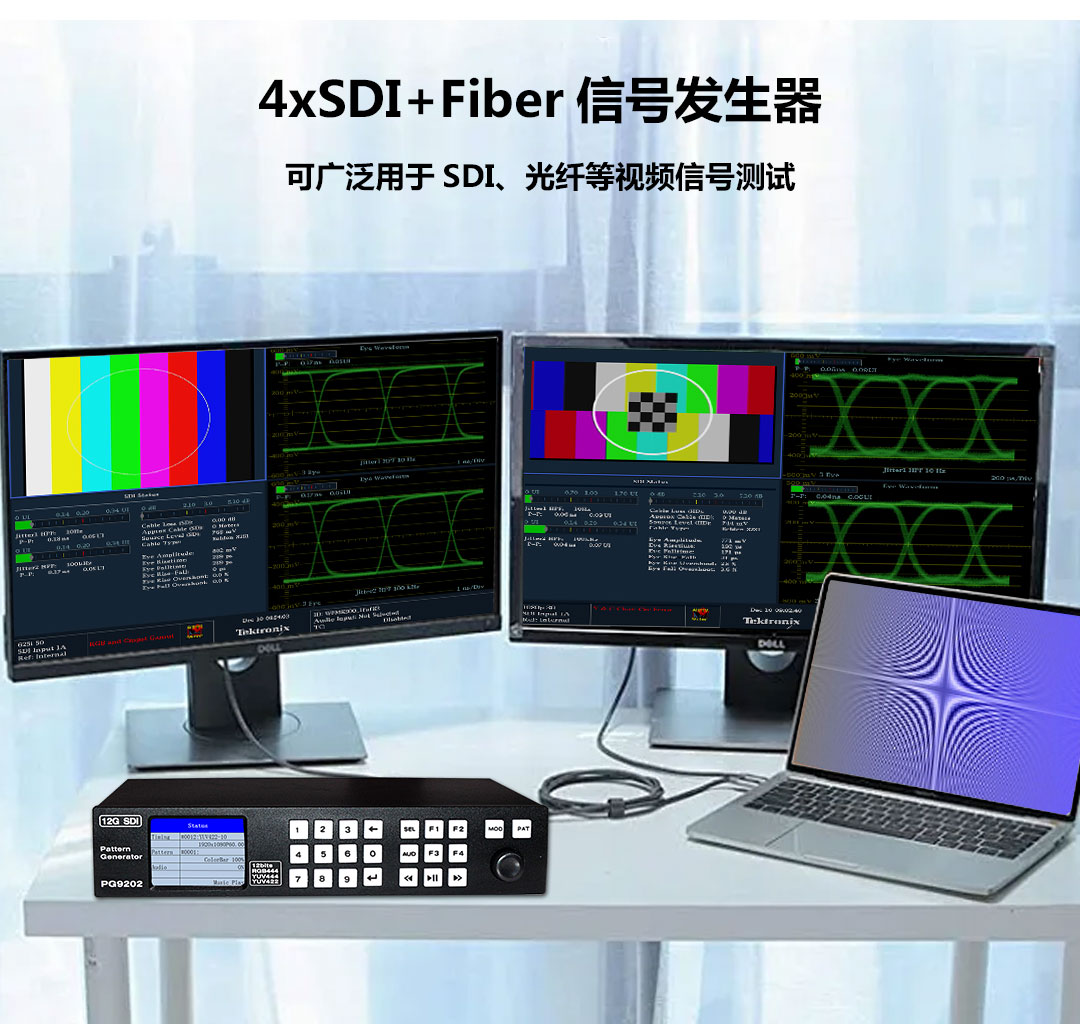

4xSDI+Fiber信号发生器

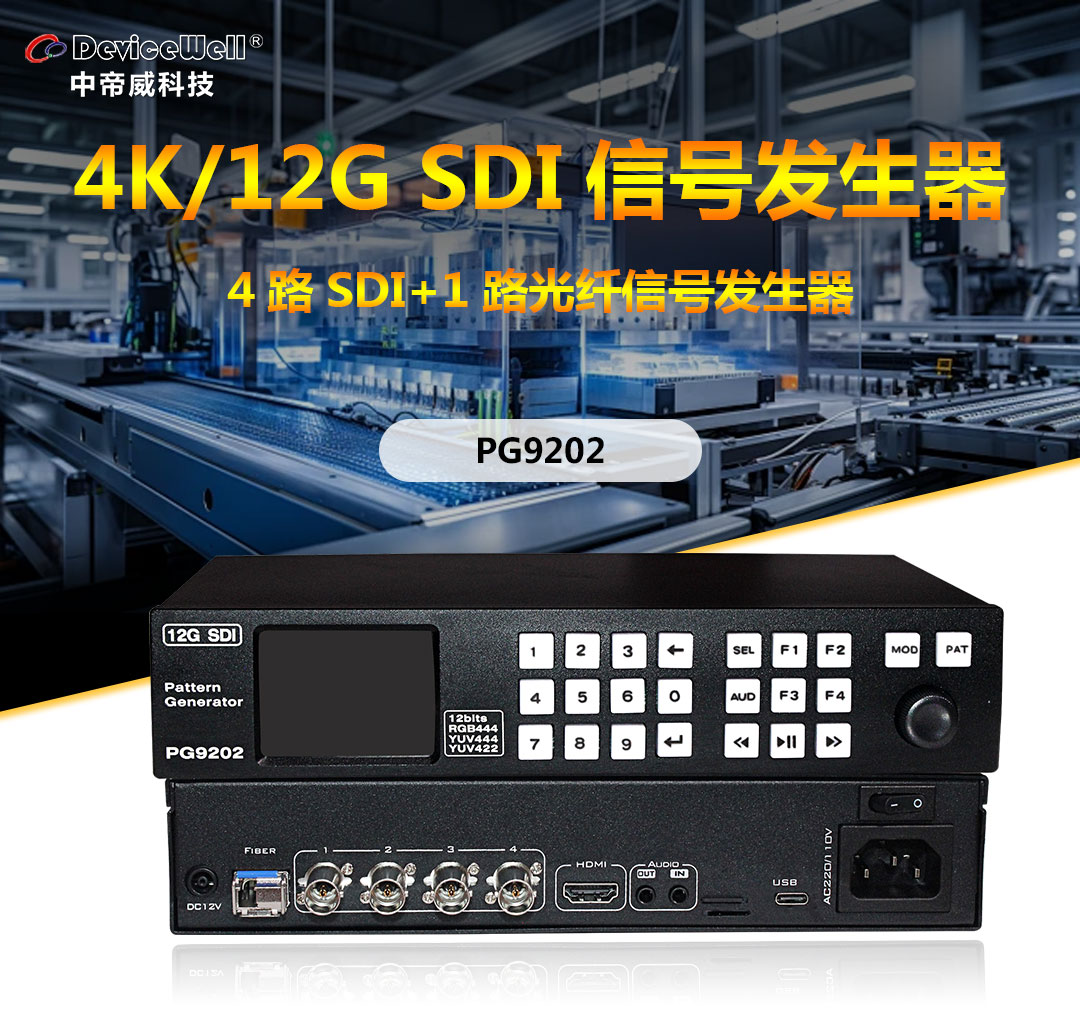

中帝威(DeviceWell)·4K/12G SDI信号发生器PG9202可广泛用于SDI、光纤等视频信号测试

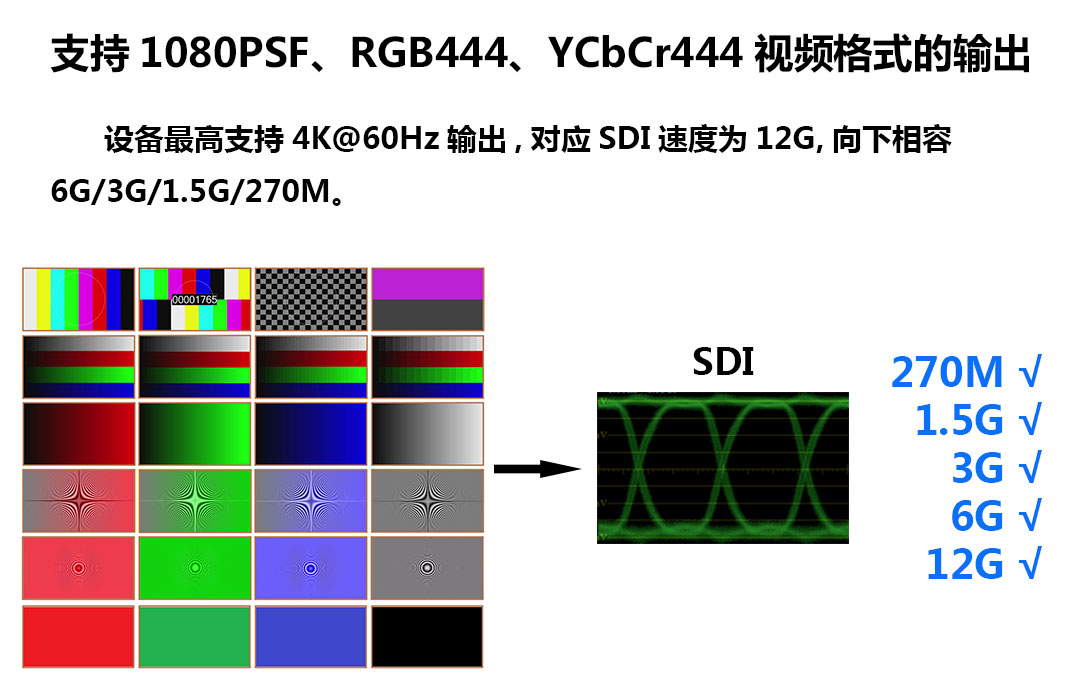

支持1080PSF、RGB444、YCbCr444视频格式的输出



中帝威(DeviceWell)·4K/12G SDI信号发生器PG9202设备最高支持4K@60Hz输出,对应SDI速度为12G,向下相容6G/3G/1.5G/270M。

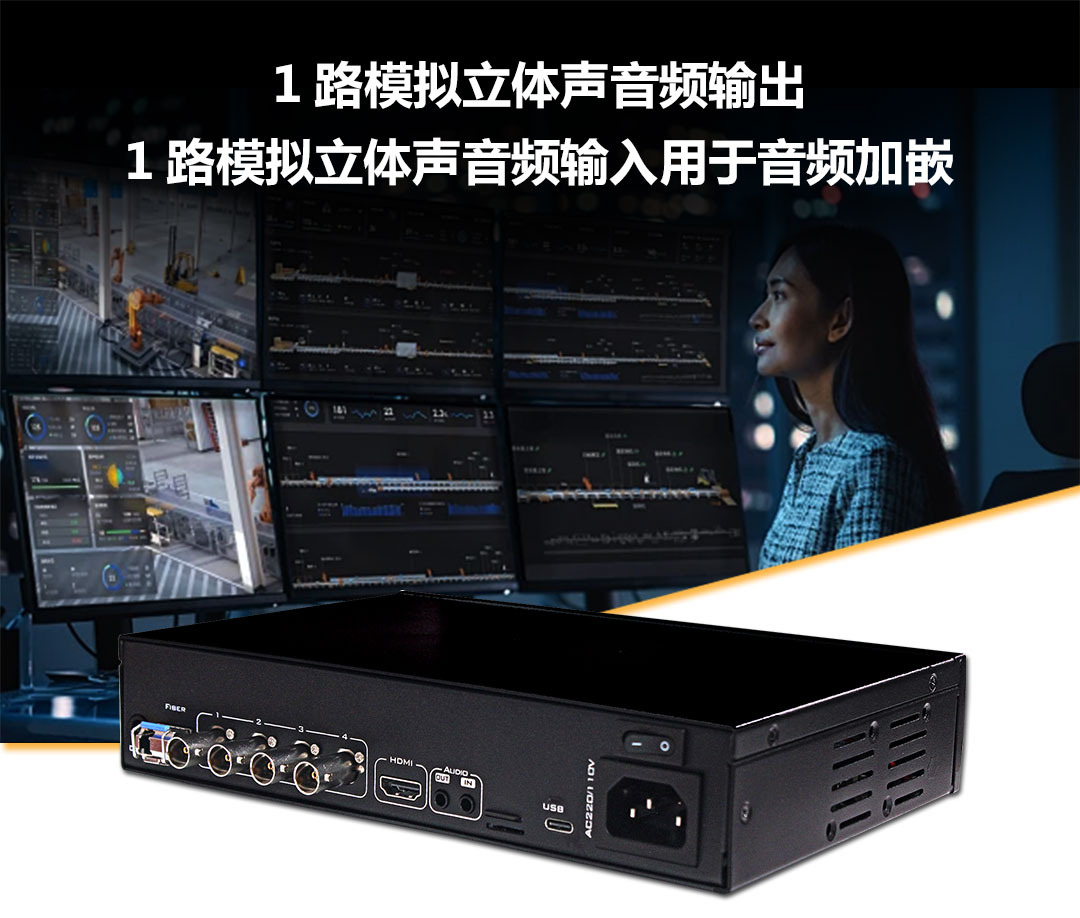

1路模拟立体声音频输出

1路模拟立体声音频输入用于音频加嵌

支持旋钮控制更换分辨率及测试画面



中帝威(DeviceWell)信号发生器PG9202界面简洁合理，易于操作，环境搭建便捷、测试功能丰富、测试操作简易。无需专业知识，只需通过简单操作即可对设备充分了解。

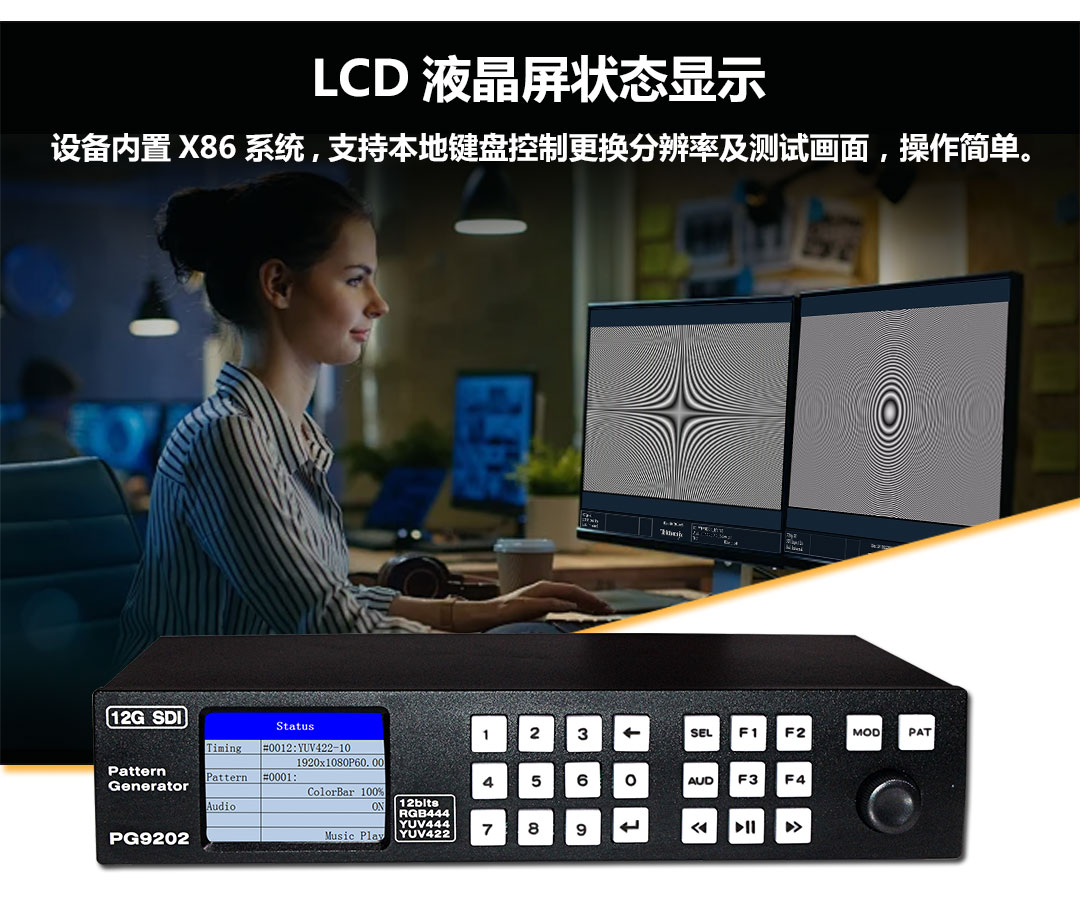

LCD液晶屏状态显示



中帝威(DeviceWell)·4K/12G SDI信号发生器PG9202设备内置X86系统,支持本地键盘控制更换分辨率及测试画面，操作简单。

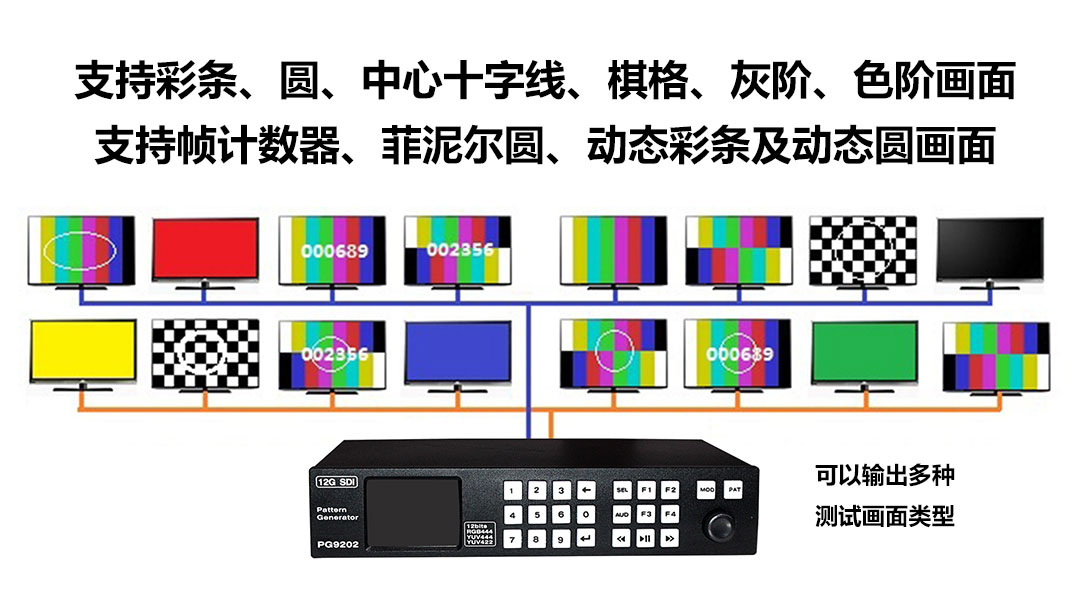

支持彩条、圆、中心十字线、棋格、灰阶、色阶画面

支持帧计数器、菲泥尔圆、动态彩条及动态圆画面

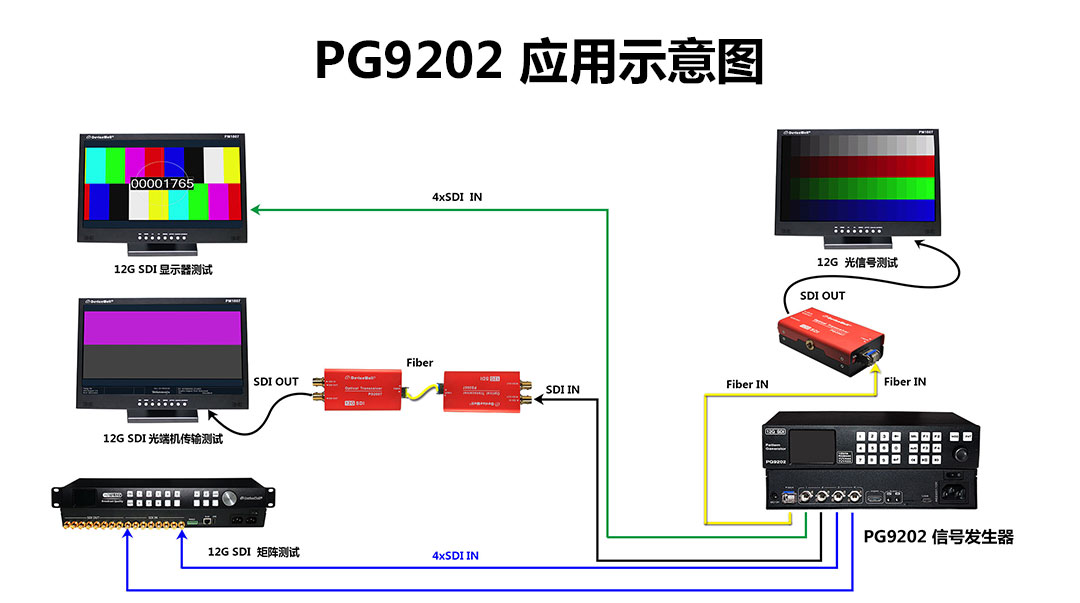

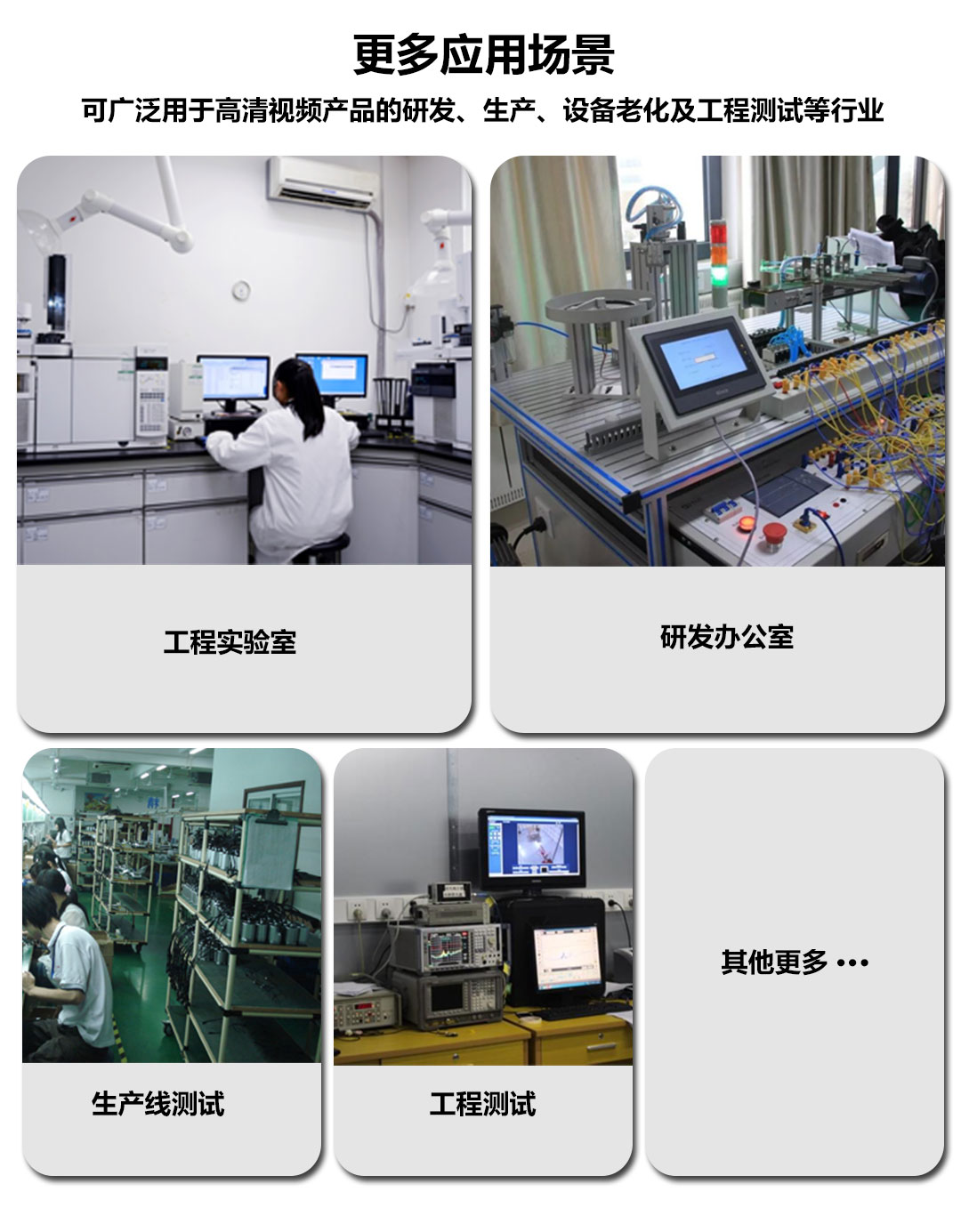

更多应用场景



中帝威(DeviceWell)4K/12G SDI信号发生器PG9202可广泛用于高清视频产品的研发、生产、设备老化及工程测试等行业

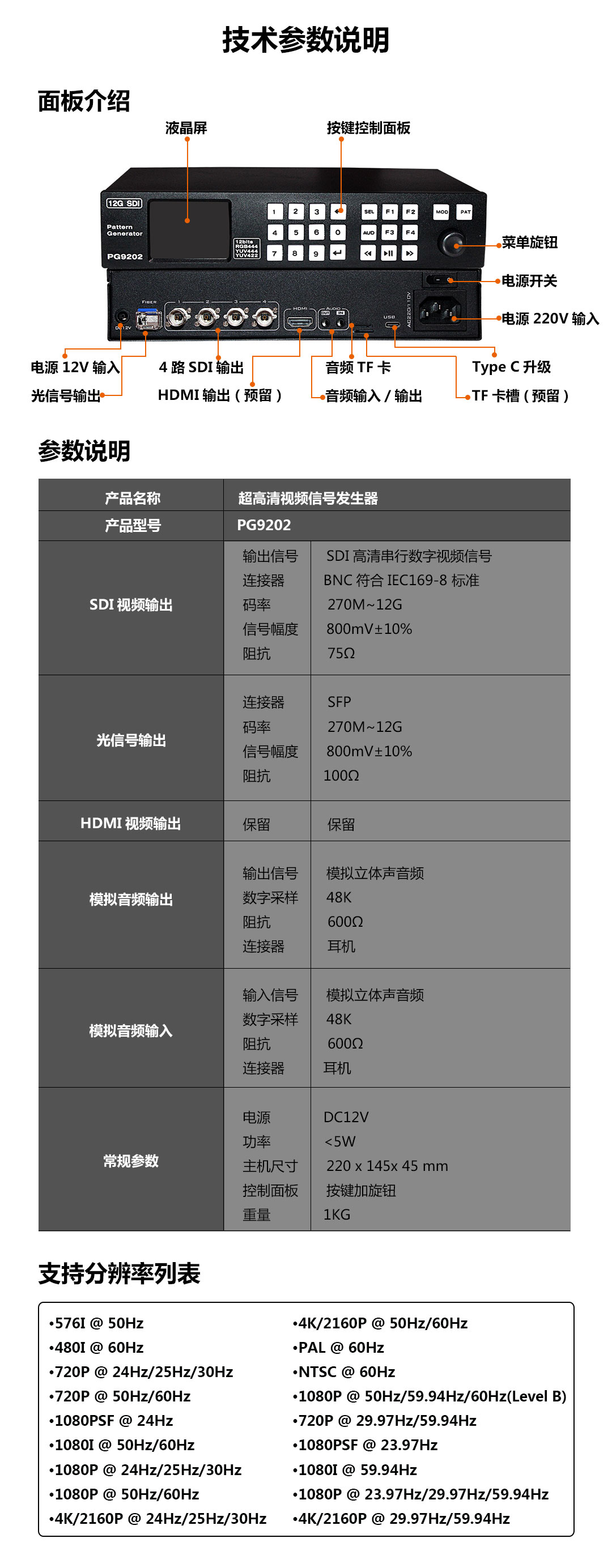

1.最高支持4K@60Hz输出，对应SDI速度为12G，向下兼容6G/3G/1.5G/270M；

2.支持576I@50Hz、480I@60Hz、720P@24Hz/25Hz/30Hz、720P@50Hz/60Hz、1080PSF@24Hz、1080I@50Hz/60Hz、1080P@24Hz/25Hz/30Hz、1080P@50Hz/60Hz、4K/2160P@24Hz/25Hz/30Hz、4K/2160P@50Hz/60Hz等多种分辨率和刷新率。



STATUS 设置

Status
Timing #0012:YUV422-10
　 1920x1080P60.00
Pattern #0001:
　 ColorBar 100%
Audio ON
　 　
　 Music Play

支持1080PSF、RGB444、YCbCr444等特殊视频格式的输出

TIMING 设置

Timing
NO. 12
Format 1920x1080P60.00
Color YUV422-10
Link SL-A
Standard 425M-A
　 　
　 　

TIMING 列表

TIMING
编号 输出
分辨率		 帧率 色彩 深度 链路 速率 标准
NO.0001 576I 50.00 YUV422 10B SL-A 　 259M
NO.0002 480I 60.00 YUV422 10B SL-A 　 259M
NO.0003 720P 50.00 YUV422 10B SL-A 1.5G 292M
NO.0004 720P 60.00 YUV422 10B SL-A 1.5G 292M
NO.0005 1080PSF 24.00 YUV422 10B SL-A 1.5G 292M
NO.0006 1080I 50.00 YUV422 10B SL-A 1.5G 292M
NO.0007 1080I 60.00 YUV422 10B SL-A 1.5G 292M
NO.0008 1080P 24.00 YUV422 10B SL-A 1.5G 292M
NO.0009 1080P 25.00 YUV422 10B SL-A 1.5G 292M
NO.0010 1080P 30.00 YUV422 10B SL-A 1.5G 292M
NO.0011 1080P 50.00 YUV422 10B SL-A 3G 425M-A
NO.0012 1080P 60.00 YUV422 10B SL-A 3G 425M-A
NO.0013 720P 24.00 YUV422 10B SL-A 1.5G 292M
NO.0014 720P 25.00 YUV422 10B SL-A 1.5G 292M
NO.0015 720P 30.00 YUV422 10B SL-A 1.5G 292M
NO.0016 1080P 50.00 YUV422 10B SL-B 3G 425M-B
NO.0017 1080P 59.94 YUV422 10B SL-B 3G 425M-B
NO.0018 1080P 60.00 YUV422 10B SL-B 3G 425M-B
NO.0019 720P 23.98 YUV422 10B SL-A 1.5G 292M
NO.0020 720P 29.97 YUV422 10B SL-A 1.5G 292M
NO.0021 720P 59.94 YUV422 10B SL-A 1.5G 292M
NO.0022 1080P 23.98 YUV422 10B SL-A 1.5G 292M
NO.0023 1080P 29.97 YUV422 10B SL-A 1.5G 292M
NO.0024 1080P 59.94 YUV422 10B SL-A 3G 425M-A
NO.0025 　 　 　 　 　 　 　
NO.0026 1080PSF 23.98 YUV422 10B SL-A 1.5G 292M
…… 　 　 　 　 　 　 　
NO.0032 1080P 23.98 RGB444 10B SL-A 3G 425M-A
NO.0033 1080P 24.00 RGB444 10B SL-A 3G 425M-A
NO.0034 1080P 25.00 RGB444 10B SL-A 3G 425M-A
NO.0035 1080P 29.97 RGB444 10B SL-A 3G 425M-A
NO.0036 1080P 30.00 RGB444 10B SL-A 3G 425M-A
…… 　 　 　 　 　 　 　
NO.0040 1080P 23.98 RGB444 12B SL-A 3G 425M-A
NO.0041 1080P 24.00 RGB444 12B SL-A 3G 425M-A
NO.0042 1080P 25.00 RGB444 12B SL-A 3G 425M-A
NO.0043 1080P 29.97 RGB444 12B SL-A 3G 425M-A
NO.0044 1080P 30.00 RGB444 12B SL-A 3G 425M-A
…… 　 　 　 　 　 　 　
NO.0053 1080P 50.00 RGB444 10B SL-A 6G 2081.10-2
NO.0054 1080P 59.94 RGB444 10B SL-A 6G 2081.10-2
NO.0055 1080P 60.00 RGB444 10B SL-A 6G 2081.10-2
…… 　 　 　 　 　 　 　
NO.0061 1080P 50.00 RGB444 12B SL-A 6G 2081.10-2
NO.0062 1080P 59.94 RGB444 12B SL-A 6G 2081.10-2
NO.0063 1080P 60.00 RGB444 12B SL-A 6G 2081.10-2
NO.0064 1080P 23.98 YUV444 10B SL-A 3G 425M-A
NO.0065 1080P 24.00 YUV444 10B SL-A 3G 425M-A
NO.0066 1080P 25.00 YUV444 10B SL-A 3G 425M-A
NO.0067 1080P 29.97 YUV444 10B SL-A 3G 425M-A
NO.0068 1080P 30.00 YUV444 10B SL-A 3G 425M-A
…… 　 　 　 　 　 　 　
NO.0072 1080P 23.98 YUV444 12B SL-A 3G 425M-A
NO.0073 1080P 24.00 YUV444 12B SL-A 3G 425M-A
NO.0074 1080P 25.00 YUV444 12B SL-A 3G 425M-A
NO.0075 1080P 29.97 YUV444 12B SL-A 3G 425M-A
NO.0076 1080P 30.00 YUV444 12B SL-A 3G 425M-A
…… 　 　 　 　 　 　 　
NO.0085 1080P 50.00 YUV444 10B SL-A 6G 2081.10-2
NO.0086 1080P 59.94 YUV444 10B SL-A 6G 2081.10-2
NO.0087 1080P 60.00 YUV444 10B SL-A 6G 2081.10-2
…… 　 　 　 　 　 　 　
NO.0093 1080P 50.00 YUV444 12B SL-A 6G 2081.10-2
NO.0094 1080P 59.94 YUV444 12B SL-A 6G 2081.10-2
NO.0095 1080P 60.00 YUV444 12B SL-A 6G 2081.10-2
NO.0096 1080P 23.98 YUV422 12B SL-A 3G 425M-A
NO.0097 1080P 24.00 YUV422 12B SL-A 3G 425M-A
NO.0098 1080P 25.00 YUV422 12B SL-A 3G 425M-A
NO.0099 1080P 29.97 YUV422 12B SL-A 3G 425M-A
NO.0100 1080P 30.00 YUV422 12B SL-A 3G 425M-A
…… 　 　 　 　 　 　 　
NO.0109 1080P 50.00 YUV422 12B SL-A 6G 2081.10-2
NO.0110 1080P 59.94 YUV422 12B SL-A 6G 2081.10-2
NO.0111 1080P 60.00 YUV422 12B SL-A 6G 2081.10-2
…… 　 　 　 　 　 　 　
NO.0200 2160P 23.98 YUV422 10B SL-A 6G 2081.10-1
NO.0201 2160P 24.00 YUV422 10B SL-A 6G 2081.10-1
NO.0202 2160P 25.00 YUV422 10B SL-A 6G 2081.10-1
NO.0203 2160P 29.97 YUV422 10B SL-A 6G 2081.10-1
NO.0204 2160P 30.00 YUV422 10B SL-A 6G 2081.10-1
NO.0205 2160P 50.00 YUV422 10B SL-A 12G 2082.10-1
NO.0206 2160P 59.94 YUV422 10B SL-A 12G 2082.10-1
NO.0207 2160P 60.00 YUV422 10B SL-A 12G 2082.10-1
NO.0208 2160P 23.98 RGB444 10B SL-A 12G 2082.10-1
NO.0209 2160P 24.00 RGB444 10B SL-A 12G 2082.10-1
NO.0210 2160P 25.00 RGB444 10B SL-A 12G 2082.10-1
NO.0211 2160P 29.97 RGB444 10B SL-A 12G 2082.10-1
NO.0212 2160P 30.00 RGB444 10B SL-A 12G 2082.10-1
…… 　 　 　 　 　 　 　
NO.0216 2160P 23.98 RGB444 12B SL-A 12G 2082.10-1
NO.0217 2160P 24.00 RGB444 12B SL-A 12G 2082.10-1
NO.0218 2160P 25.00 RGB444 12B SL-A 12G 2082.10-1
NO.0219 2160P 29.97 RGB444 12B SL-A 12G 2082.10-1
NO.0220 2160P 30.00 RGB444 12B SL-A 12G 2082.10-1
…… 　 　 　 　 　 　 　
NO.0240 2160P 23.98 YUV444 10B SL-A 12G 2082.10-1
NO.0241 2160P 24.00 YUV444 10B SL-A 12G 2082.10-1
NO.0242 2160P 25.00 YUV444 10B SL-A 12G 2082.10-1
NO.0243 2160P 29.97 YUV444 10B SL-A 12G 2082.10-1
NO.0244 2160P 30.00 YUV444 10B SL-A 12G 2082.10-1
…… 　 　 　 　 　 　 　
NO.0248 2160P 23.98 YUV444 12B SL-A 12G 2082.10-1
NO.0249 2160P 24.00 YUV444 12B SL-A 12G 2082.10-1
NO.0250 2160P 25.00 YUV444 12B SL-A 12G 2082.10-1
NO.0251 2160P 29.97 YUV444 12B SL-A 12G 2082.10-1
NO.0252 2160P 30.00 YUV444 12B SL-A 12G 2082.10-1
…… 　 　 　 　 　 　 　
NO.0272 2160P 23.98 YUV422 12B SL-A 12G 2082.10-1
NO.0273 2160P 24.00 YUV422 12B SL-A 12G 2082.10-1
NO.0274 2160P 25.00 YUV422 12B SL-A 12G 2082.10-1
NO.0275 2160P 29.97 YUV422 12B SL-A 12G 2082.10-1
NO.0276 2160P 30.00 YUV422 12B SL-A 12G 2082.10-1

支持多种图形Pattern输出：支持彩条、圆、中心十字线、棋格、灰阶、色阶画面输出；支持帧计数器、菲泥尔圆及动态彩条及动态圆画面输出

PATTERN 设置

Pattern
NO. 1
0001 ColorBar 100%
0002 ColorBar100 Move
0003 ColorBar100 RVS
0004 ColorBar100 RVM
0005 ColorBar100 BOX
0006 ColorBar 75%

PATTERN列表

PATTERN
编号 名称
NO.0001 ColorBar 100%
NO.0002 ColorBar100 Move
NO.0003 ColorBar100 RVS
NO.0004 ColorBar100 RVM
NO.0005 ColorBar100 BOX
NO.0006 ColorBar 75%
NO.0007 ColorBar75 Move
NO.0008 ColorBar75 RVS
NO.0009 ColorBar75 RVM
NO.0010 ColorBar75 BOX
NO.0011 ColorStep RGBY
NO.0012 ColorStep RGBY64
NO.0013 ColorStep RGBY32
NO.0014 ColorStep RGBY16
NO.0015 ColorStep R
NO.0016 ColorStep G
NO.0017 ColorStep B
NO.0018 ColorStep Y
NO.0019 ColorStep Circ R
NO.0020 ColorStep Circ G
NO.0021 ColorStep Circ B
NO.0022 ColorStep Circ Y
NO.0023 ColorStep Curv R
NO.0024 ColorStep Curv G
NO.0025 ColorStep Curv B
NO.0026 ColorStep Curv Y
NO.0027 Color Black
NO.0028 Color B 100%
NO.0029 Color G 100%
NO.0030 Color G+B 100%
NO.0031 Color R 100%
NO.0032 Color R+B 100%
NO.0033 Color R+G 100%
NO.0034 Color White 100%
NO.0035 Chess Step 4
NO.0036 Chess Step 8
NO.0037 Chess Step 16
NO.0038 Chess Step 32
NO.0039 Chess Step 64
NO.0040 Chess 8 x 8
NO.0041 Chess 4 x 4
NO.0042 Chess 2 x 2



PG9202相关资料

序号 资料名称 版本 修改日期 说明/备注
1

PG9202规格书下载

 1.0 2024年8月29日
2

PG9202宣传图片

 1.0 2024年8月29日
3

其它

 1.0

2024年8月29日
