中帝威(DeviceWell)高清视频信号发生器，支持SDI、HDMI、YpbPr及CVBS测试信号输出。测试信号包括:彩条、圆、中心十字线、棋格、灰阶、色阶、帧计数器、菲泥尔圆及动态彩条及动态圆等。设备最高支持1080P@60HZ输出，向下相容。可广泛用于SDI、HDMI、YpbPr及CVBS等视频信号测试。系统支持本地旋钮控制更换分辨率及测试画面，操作简单。可广泛用于高清视频产品的研发、生产、设备老化及工程测试等行业





※产品特性

•  4路独立SDI信号输出
•  1路独立HDMI信号输出
•  1组YpbPr+CVBS信号输出
•  1路模拟立体声音频输出
•  1路模拟立体声音频输入用于SDI音频加嵌
•  SDI支持270M/1.485G/2.97G的SD/HD/3G SDI信号
•  HDMI/YPbPr最高支持1080P@60HZ，向下相容
•  支持1080PSF等特殊视频格式
•  支持1080PSF等特殊视频格式
•  支持彩条、圆、中心十字线、棋格、灰阶、色阶画面
•  支持帧计数器、菲泥尔圆及动态彩条及动态圆画面
•  支持自动分辨率及自动测试画面更换
•  LCD状态显示
•  特殊测试画面及分辨率可定制

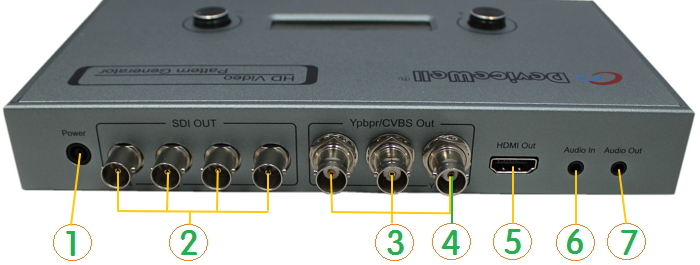

※产品接口图

 1.电源12V输入     2. SDI X 4输出
 3.YPbPr输出        4.CVBS输出
 5. HDMI输出        6.音频输入
 7.音频输出

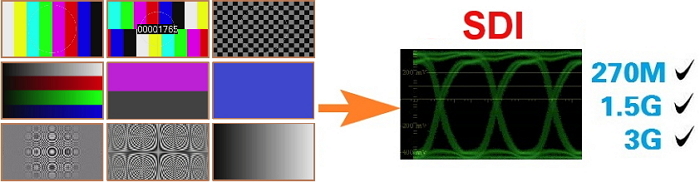

※产品功能图

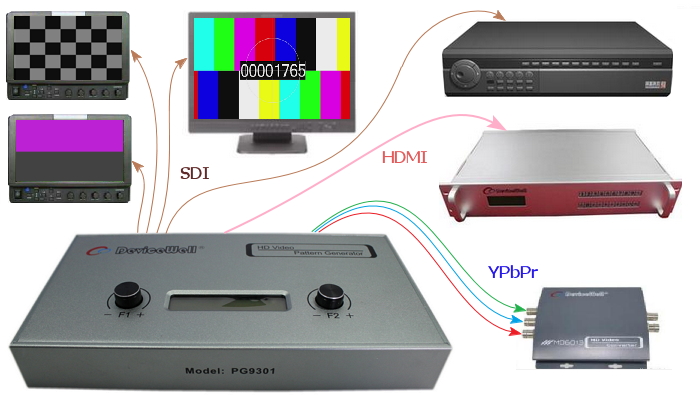

※产品应用

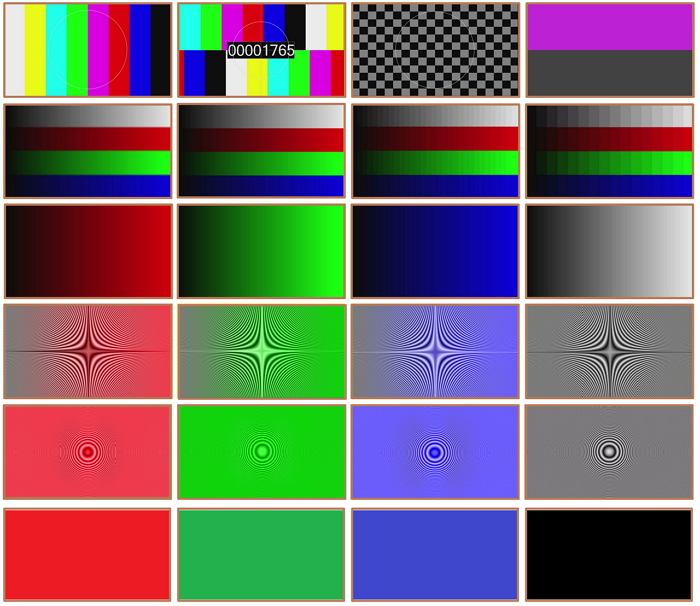

※测试画面列表
