中帝威11.6寸LCD 液晶屏5通道带录像推流抠像广电级便携式切换台-HDS9325

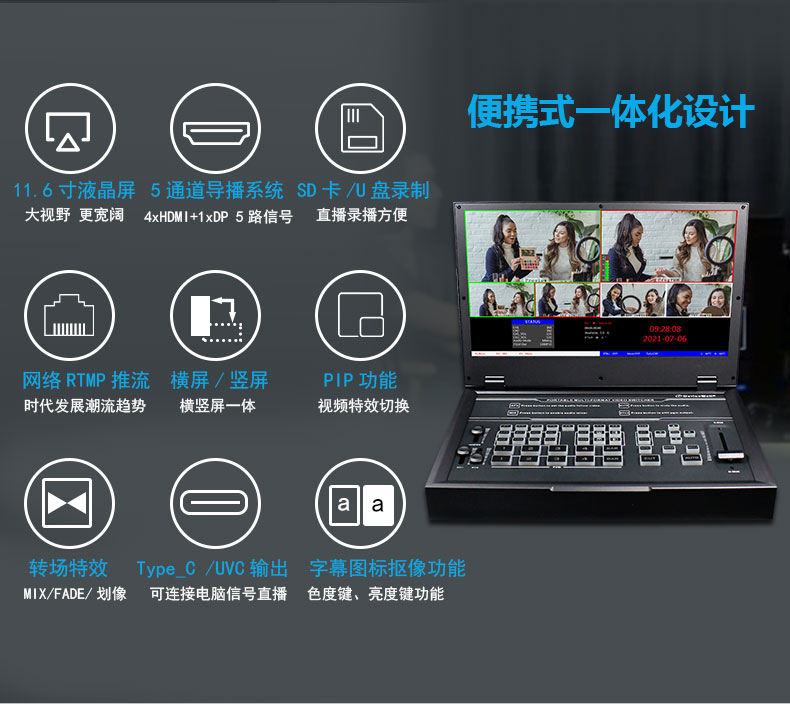

      中帝威(DeviceWell)高清视频切换台,采用便携式一体化设计,HDS9325自带11.6寸高清监视屏,可以将多画面直接输出显示。标准尺寸:285mm*190mm*42.6mm,可适用于小型外 出场景的视频特效切换需求。设备集成多画面预监处理器、特效发生器、音频处理器、控制键盘等切换台常用组件。

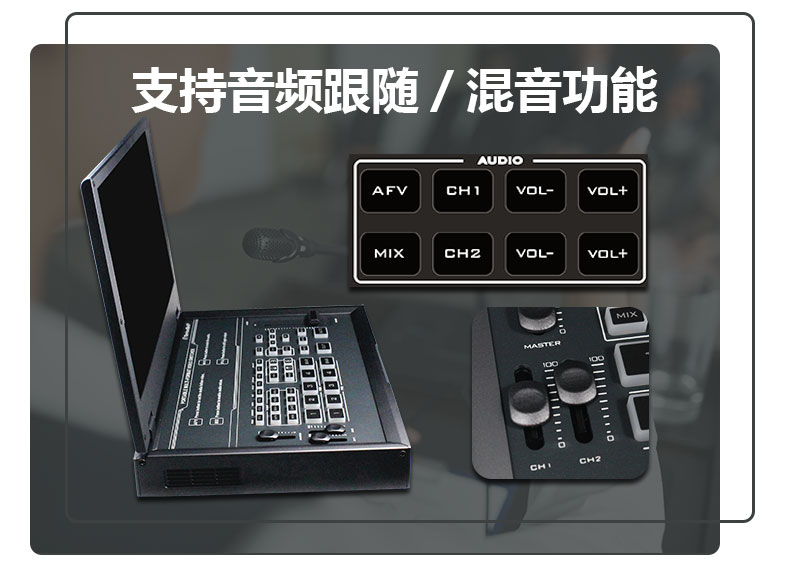

       切换台支持4路HDMI+1路DP信号输入,共计5路视频信号。可同步输出外部预监信号。切换台支持HDMI内嵌音频+外部模拟音频,混合处理后,可嵌入到输出的HDMI信号中,也可从模拟端口输出。所有输入信号的分辨率自动适应,输出信号分辨率可按需求选择,相当灵活。对于广播电视、节目制作、访谈演讲现场制作、户外体育赛事、学校课件制作等视频切换需求,切换台的功能完全可以满足。

码率6M/12M/18M/24M

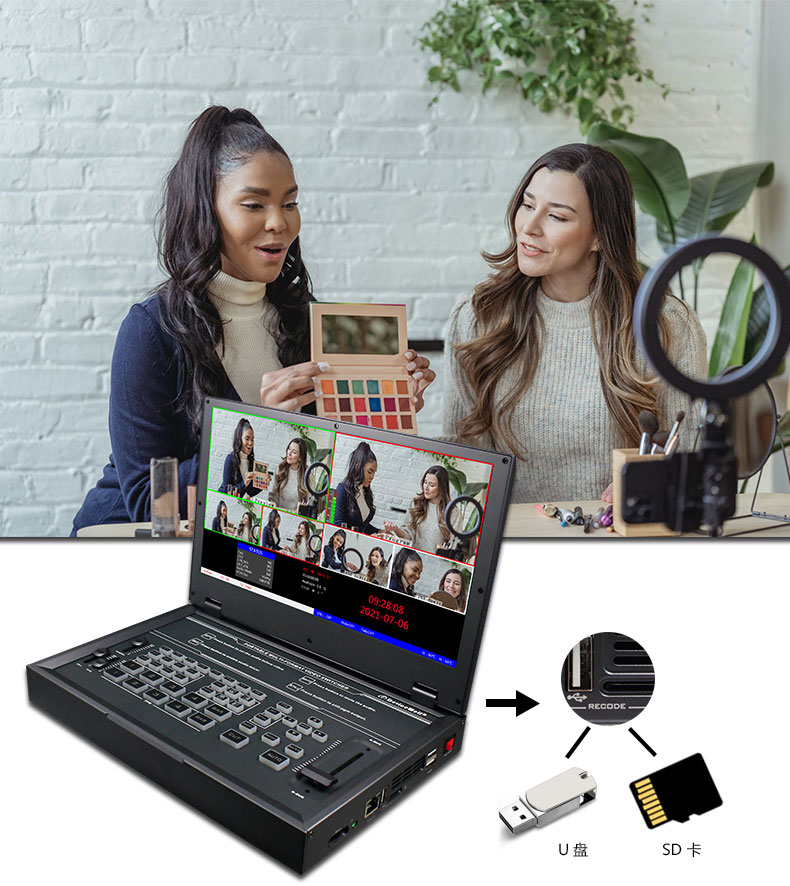

支持边直播边录制

SD卡、U盘录制PGM画面,录制视频质量可选择 ,U盘录制支持格式FAT32和exFAT

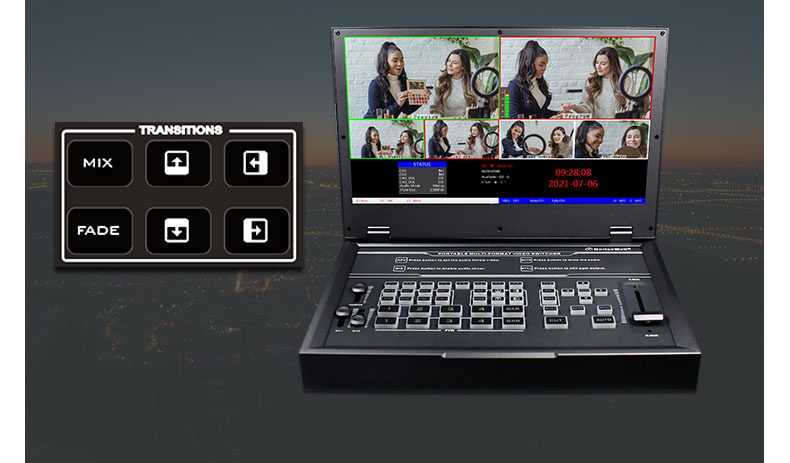

支持MIX/FADE等特效切换

MIX混合特效转场、FADE淡入淡出转场、划像转场

其中划像转场包括:向上、向下、向左和向右划像转场方式

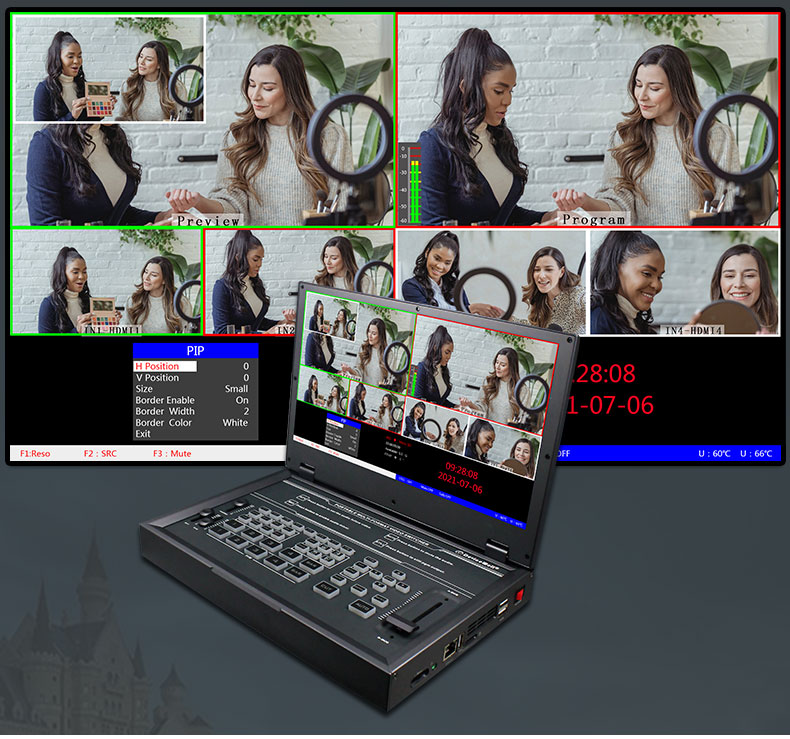

支持PIP画面开窗功能

支持PIP功能,子窗口大小、位置可任意调整,边框厚度和颜色可设置

支持一键画面冻结功能

按下控制面板的STILL (按下后显示绿灯),输出的PGM视频动画将会进入冻结现象,再次按键即可解冻画面

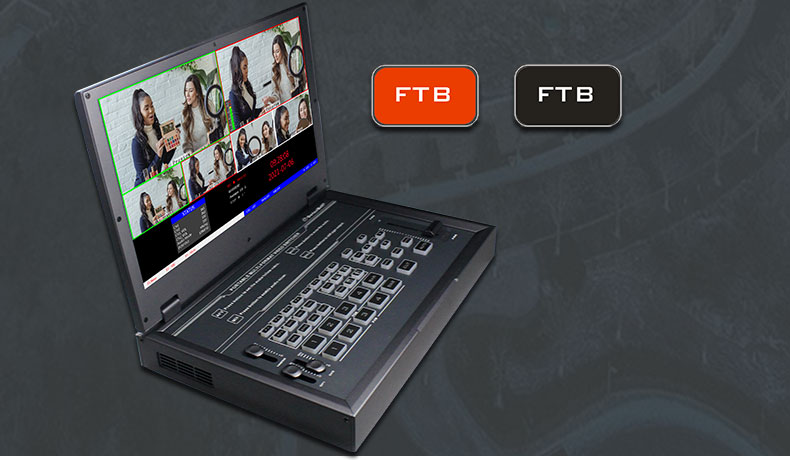

支持一键应急黑场功能

按下控制面板的FTB (按下后显示红灯),开启FTB应急黑场画

面输出功能,按下按键FTB红灯熄灭,FTB应急黑场功能关闭

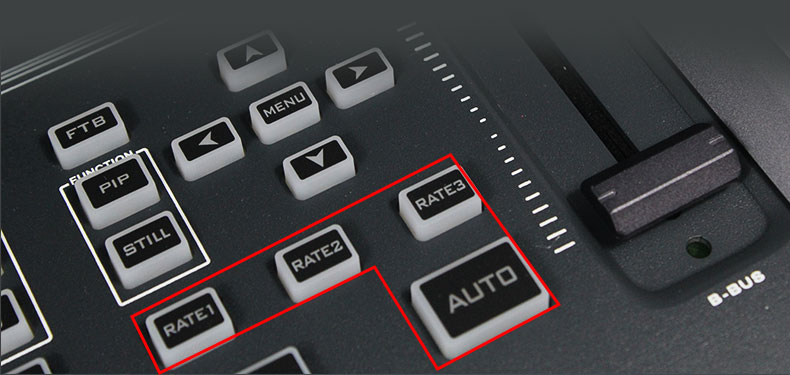

转场速率可调整

按键面板中的RATE1、RATE2、RATE3控制转场速率仪

(RATE1:640ms;RATE2:1280ms;RATE3:2560ms)

注:只有使用AUTO转场时才有效果

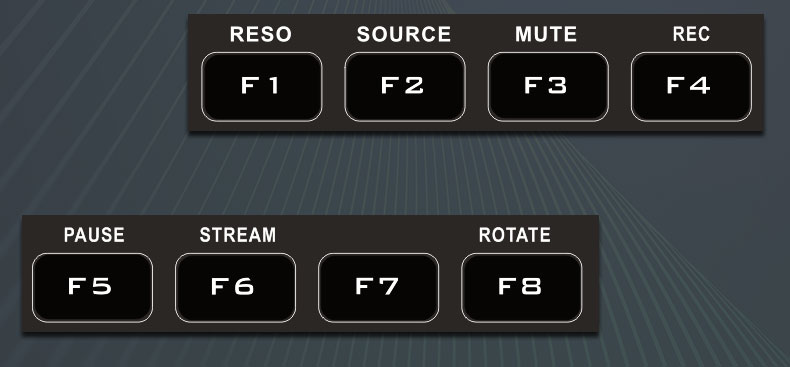

多功能快捷切换键

按下按键面板的F1-F8 可以轻松快速切换不同功能,只需通过简单操作即可进行视频切换和音频混合

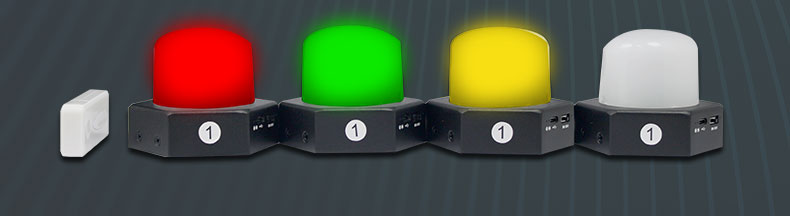

DCB-级联设备/配套TALLY灯

无线Tally指示灯,亮绿色为PVW,亮红色为PGM,亮橙色为直播预播为同一路信号

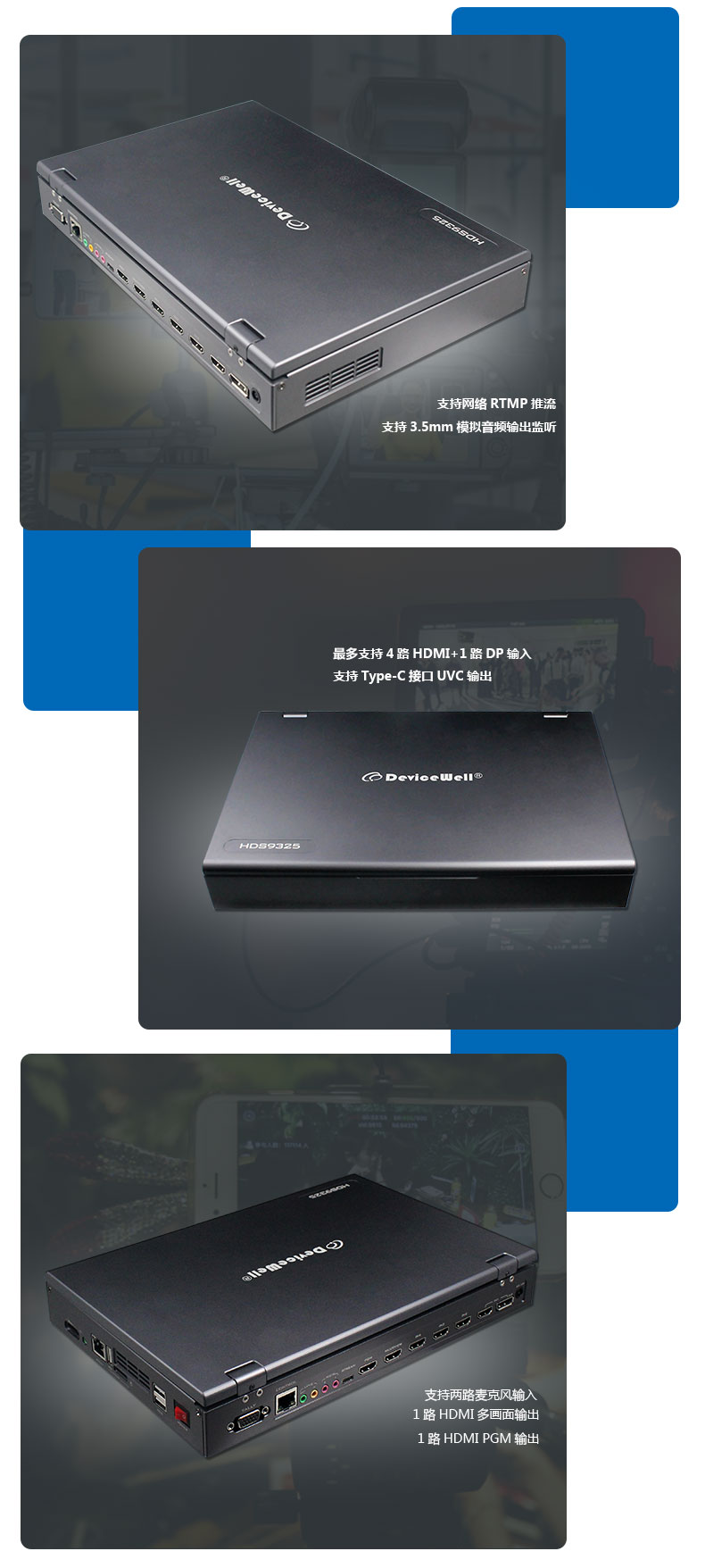

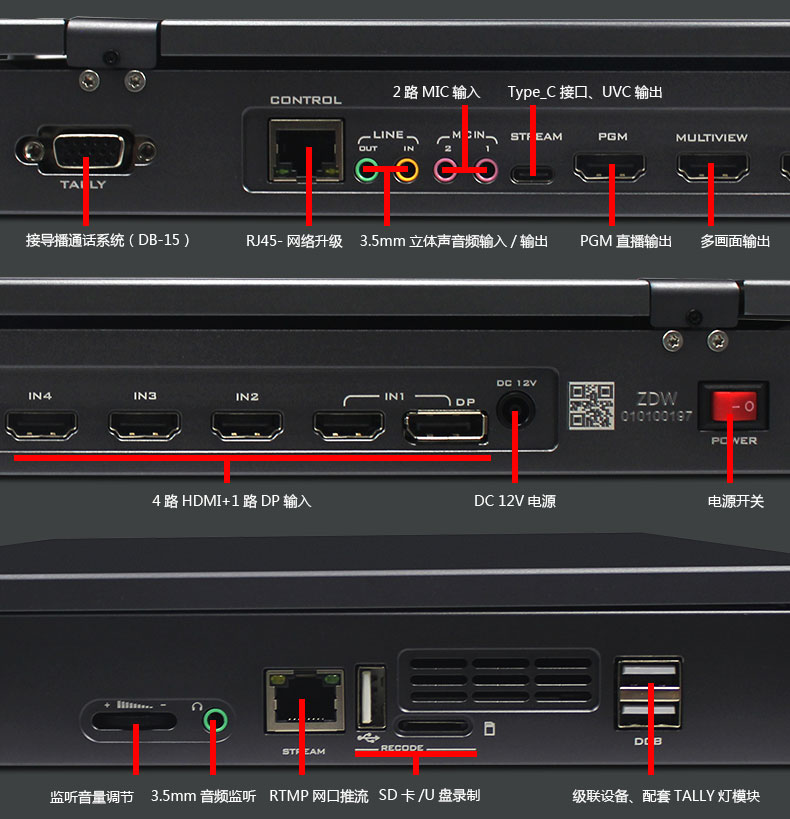

接口介绍

设备集成多画面预监处理器、特效发生器、音频处理器、控制键盘等切换台常用组件

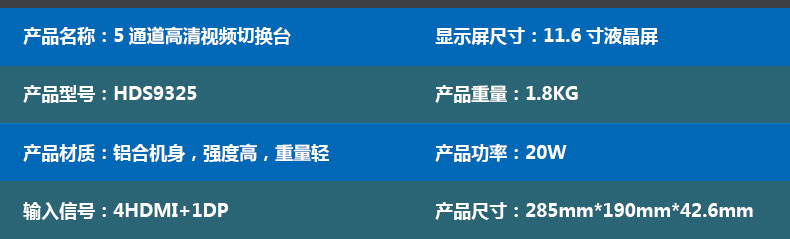

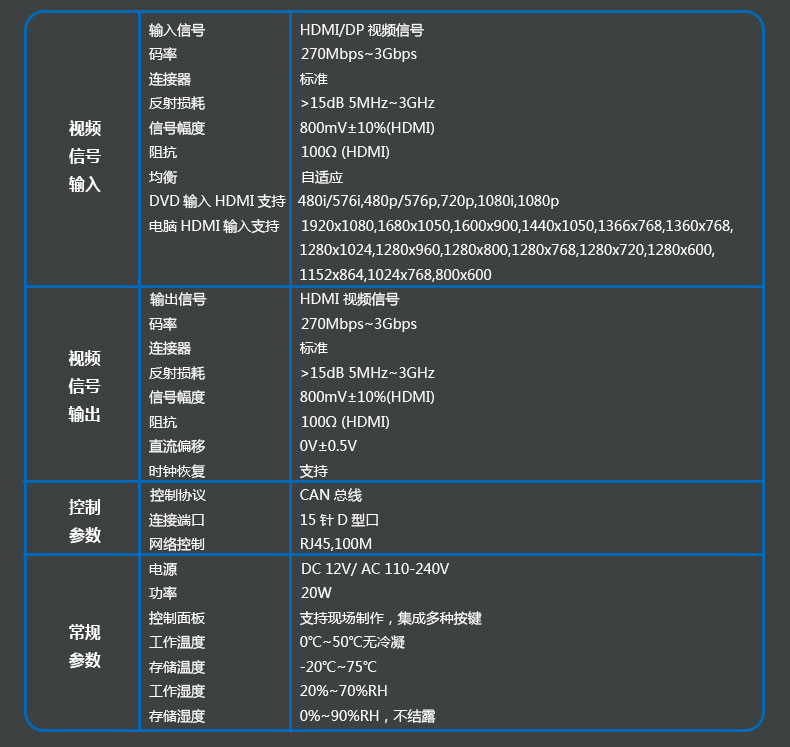

技术参数

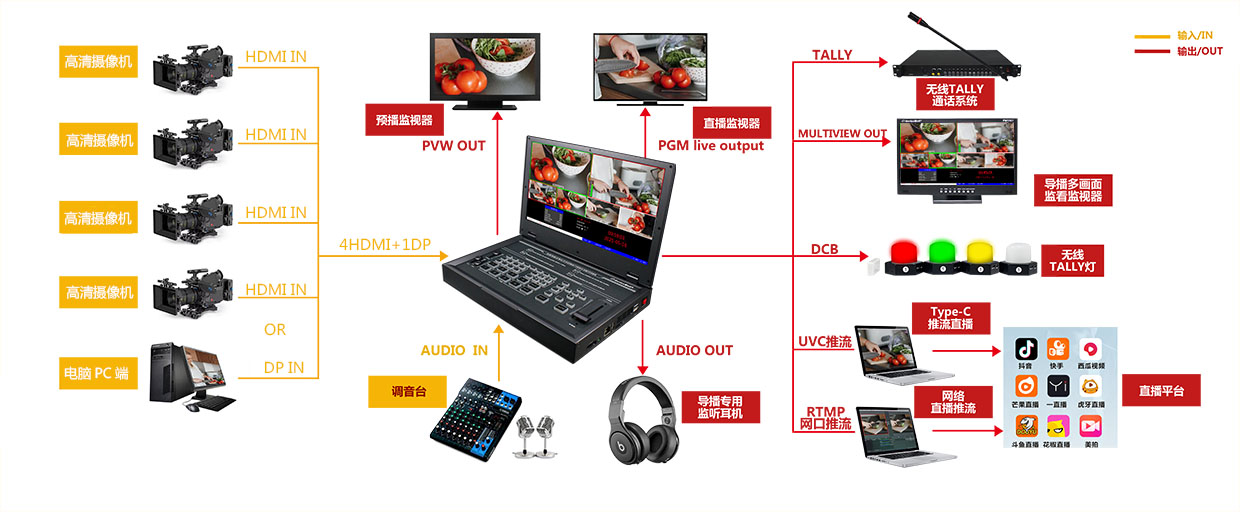

应用示意图

满足广播电视、节目制作、访谈演讲现场制作、户外体育赛事、学校课件制作等视频切换需求。

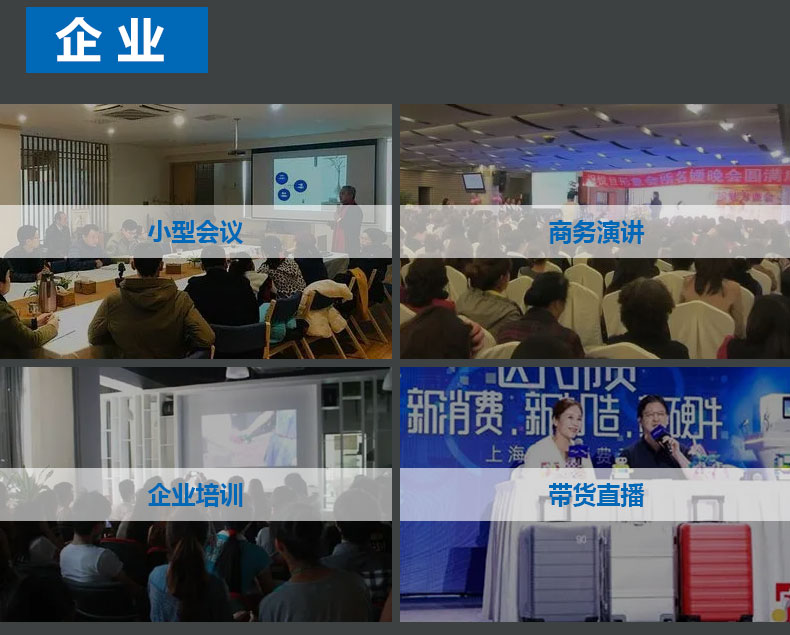

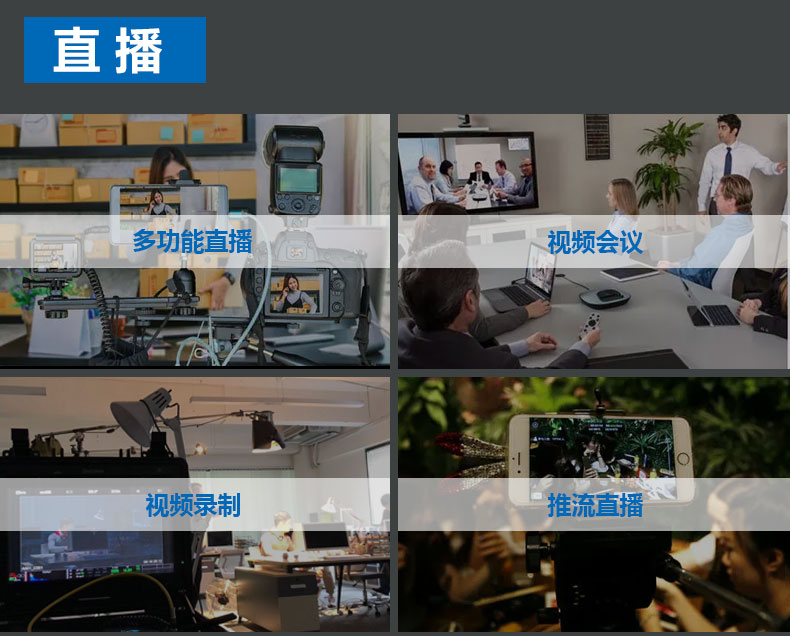

更多应用场景

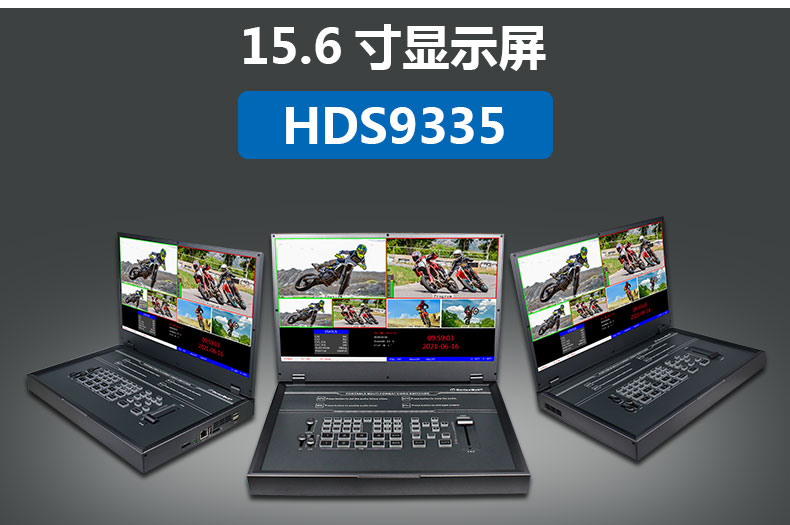

更多型号选择
