HDS6506(六通道特效切换台)

六通道高清特效切换台

特效切换台

HDS6506功能参数

      高清视频切换台HDS6506,具备4路SDI及2路DVI-I/HDMI共计6路高清视频信号的处理能力。HDS6506特效切换台核心层采用纯硬件架构, 具有开机速度快、稳定性高、处理能力强、功能可扩展等优点。 集成多画面预监、多场景特效切换、多路音频混音、支持字符及台标叠加及T型推杆控制等专业切换台功能。 可满足通用切换台、导播切换台、特效切换台等视频切换行业的应用。

  • 媒体管理功能,支持2路USB媒体播放,可选择播放视频或者图片
  • 支持PIP功能,子窗口大小、位置可任意调整,边框厚度和颜色可设置
  • 配置的液晶显示面板,可方便对设备的各项参数进行设置和实时显示设备的工作状态
  • 支持RS422接口对接摄像机,支持UMD协议
  • 支持SD/HD/3G信号格式
  • 4SDI,输入分辨率自适应
  • 2路PGM输出,1路SDI输出AUX
  • 支持多种预监模式
  • 1路XLR平衡音频输入;1路XLR平衡音频输出;支持SDI音频解嵌,外部音频和SDI/HDMI解嵌音频可任意指派输出,支持音频跟随以及混音切换功能
  • 支持MIX/FADE/WIPE切换特效;支持CUT硬切、AUTO自动切换及FTB应急切换;切换速率可设置
  • 1组KEY,支持亮度键、色度键、图案键;支持叠加图标

支持USB播放视频、图片

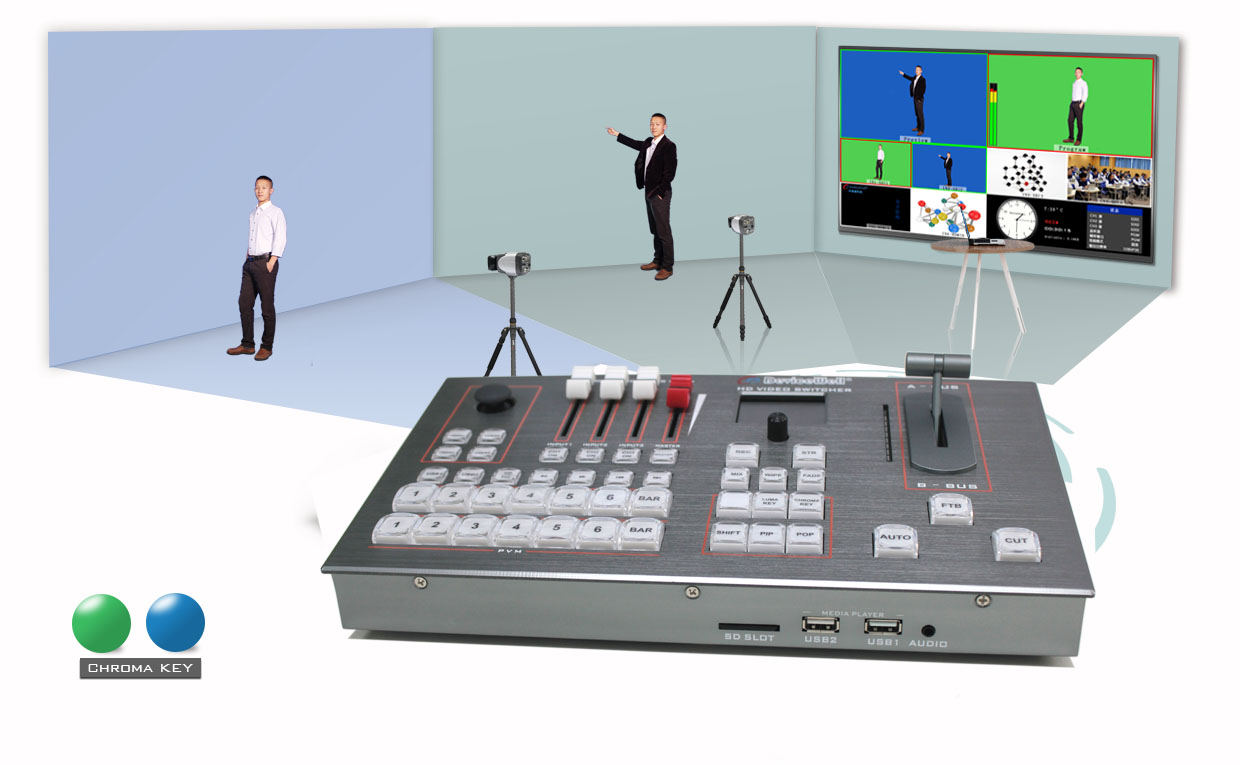

亮度、色度抠像

6通道切换台亮度抠像/色度抠像

支持USB播放视频、图片

 亮度抠像

亮度抠像支持动态视频源像与静态源抠像,切换台会扣去黑色部分,保留其他颜色。

色度键

色度抠像支持动态视频源与静态源抠像,切换台会扣去蓝色或绿色部分,保留其他颜色。



应急输出

按下FTB直播画面直接输出黑场
