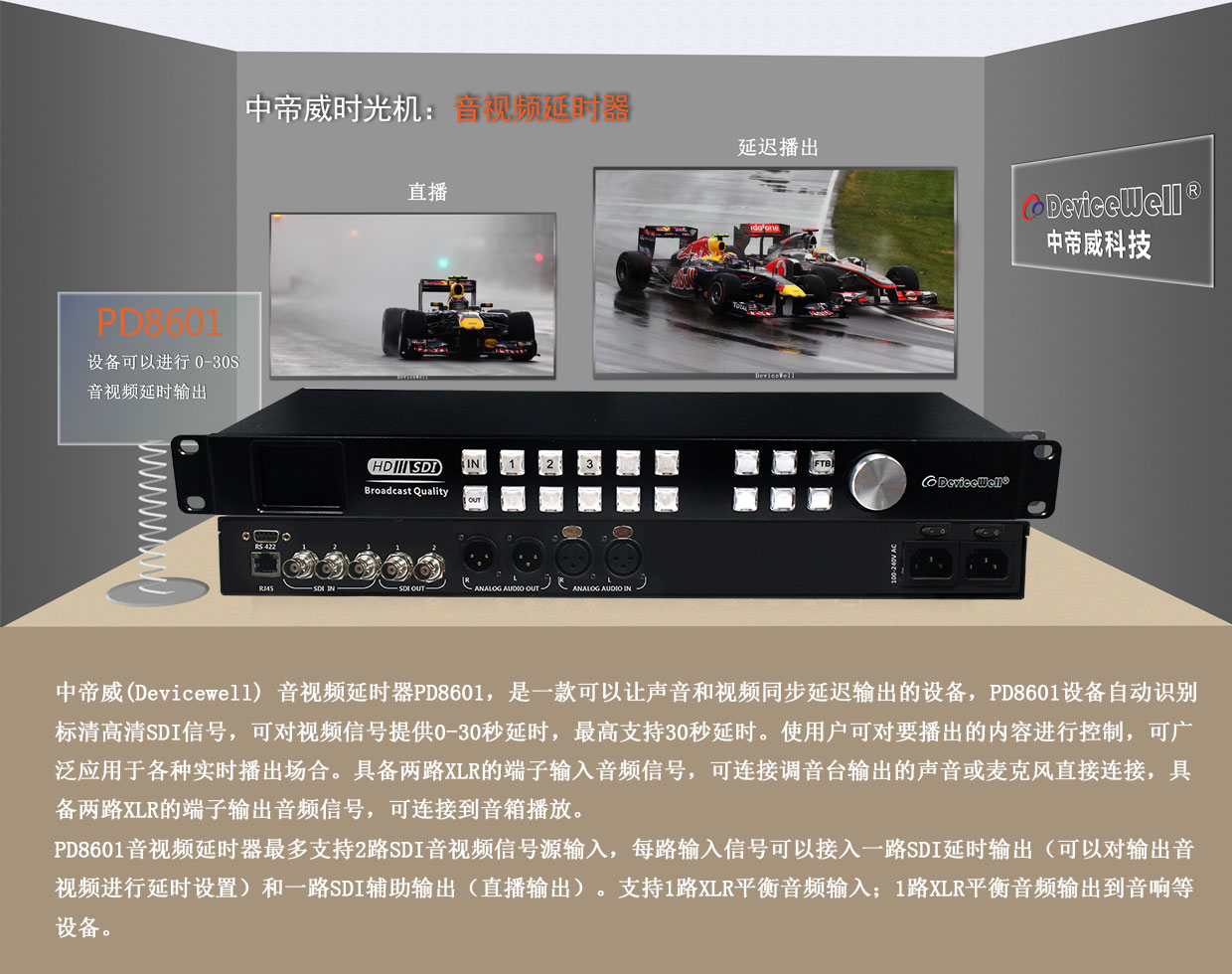

中帝威(Devicewell) 音视频延时器PD8601，是一款可以让声音和视频同步延迟输出的设备，PD8601设备自动识别标清高清SDI信号，可对视频信号提供0-30秒延时，最高支持30秒延时。使用户可对要播出的内容进行控制，可广泛应用于各种实时播出场合。具备两路XLR的端子输入音频信号，可连接调音台输出的声音或麦克风直接连接，具备两路XLR的端子输出音频信号，可连接到音箱播放。 PD8601音视频延时器最多支持2路SDI音视频信号源输入，每路输入信号可以接入一路SDI延时输出（可以对输出音视频进行延时设置）和一路SDI辅助输出（直播输出）。支持1路XLR平衡音频输入；1路XLR平衡音频输出到音响等设备。

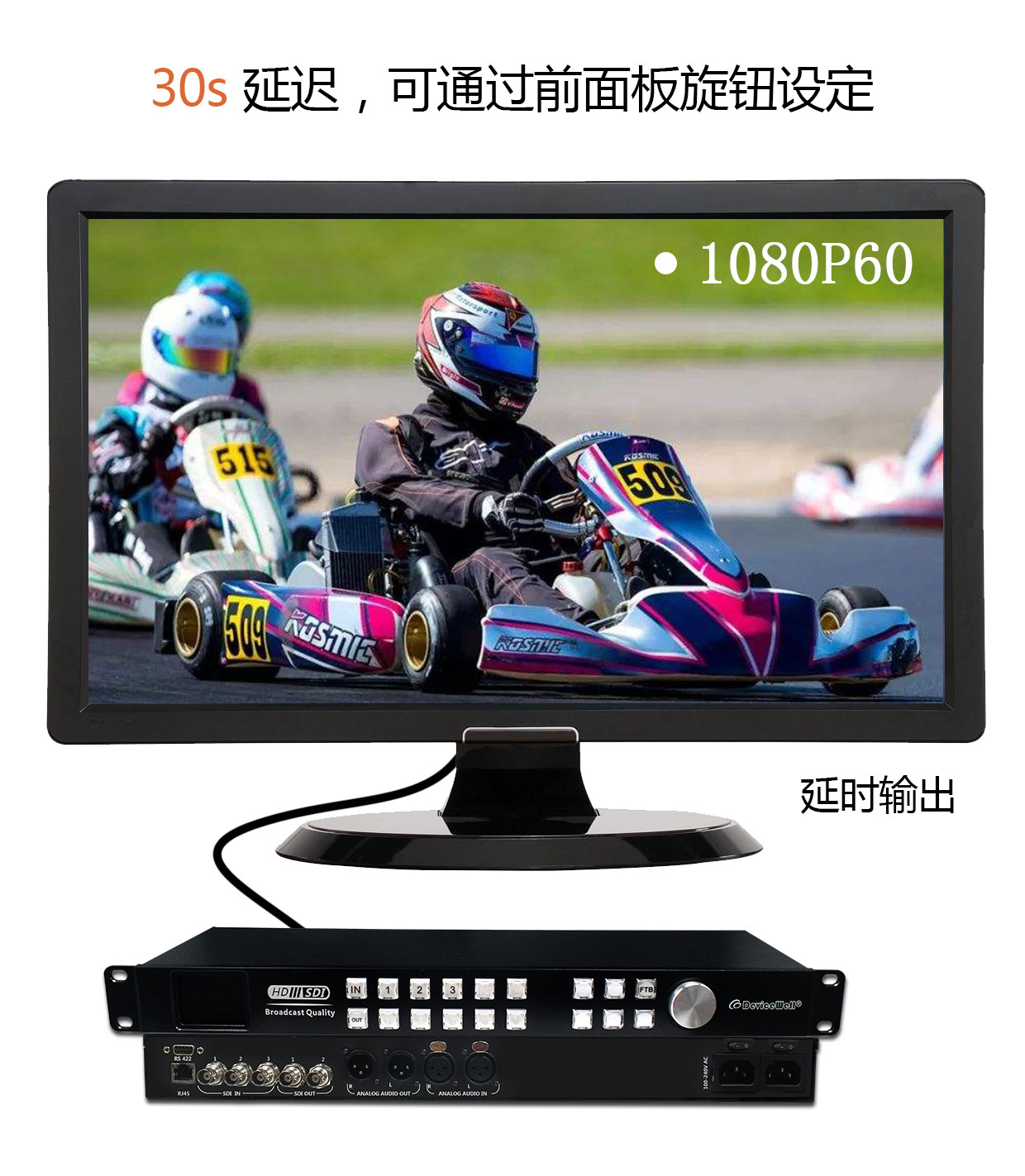

30s 延迟，可通过前面板旋钮设定

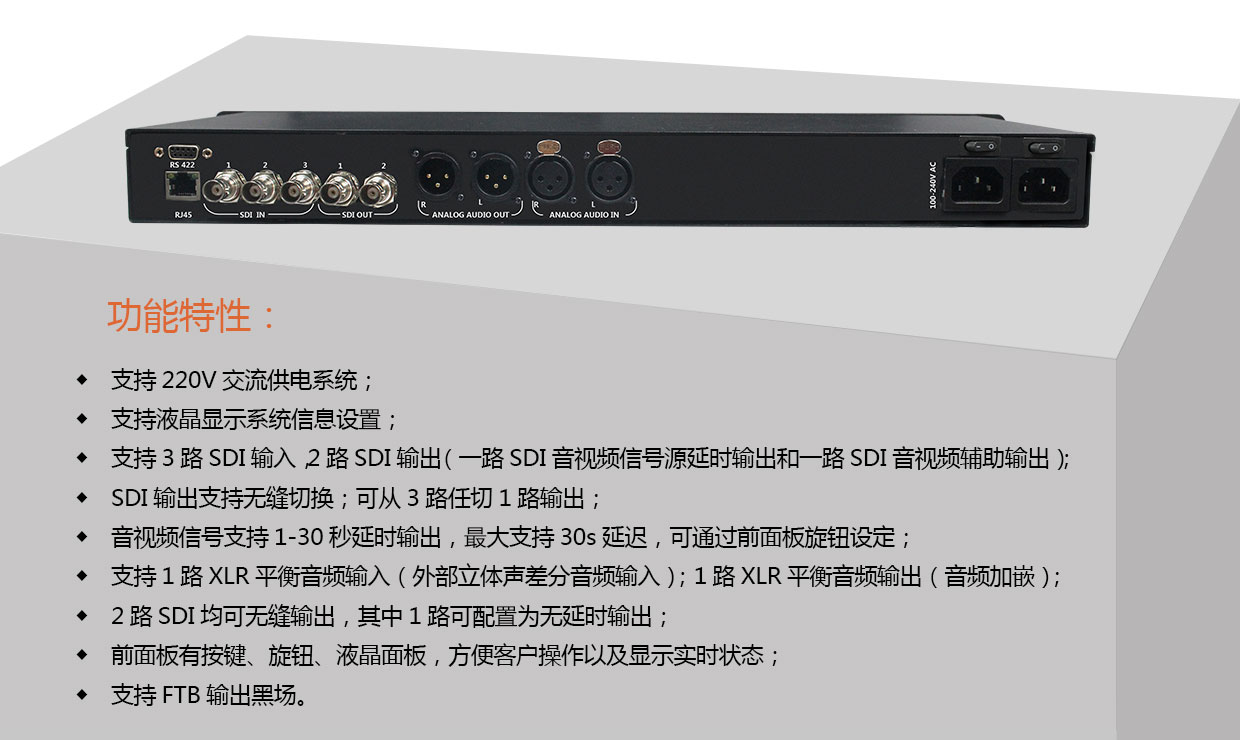

功能特性

◆支持220V交流供电系统；

◆ 支持液晶显示系统信息设置；

◆ 支持3路SDI输入，2路SDI输出（一路SDI音视频信号源延时输出和一路SDI音视频辅助输出）；

◆ SDI输出支持无缝切换；可从3路任切1路输出；

◆ 音视频信号支持1-30秒延时输出，最大支持30s延迟，可通过前面板旋钮设定；

◆ 支持1路XLR平衡音频输入（外部立体声差分音频输入）；1路XLR平衡音频输出（音频加嵌）；

◆ 2路SDI均可无缝输出，其中1路可配置为无延时输出；

◆ 前面板有按键、旋钮、液晶面板，方便客户操作以及显示实时状态；

◆ 支持FTB输出黑场。

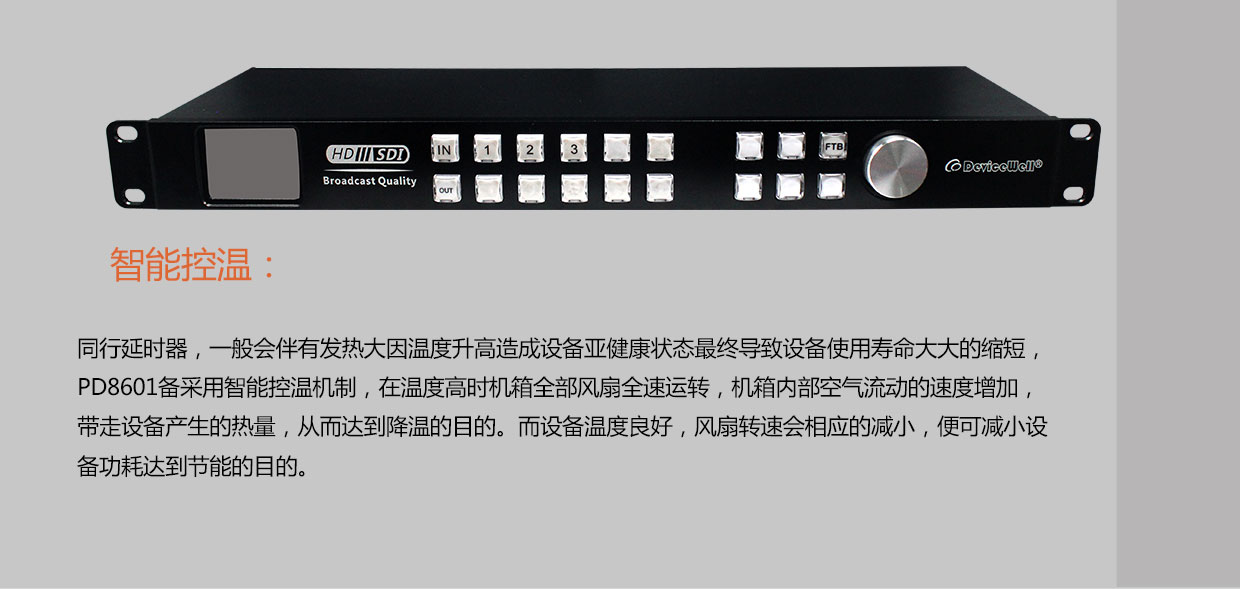

智能控温

同行延时器，一般会伴有发热大因温度升高造成设备亚健康状态最终导致设备使用寿命大大的缩短，PD8601备采用智能控温机制，在温度高时机箱全部风扇全速运转，机箱内部空气流动的速度增加，带走设备产生的热量，从而达到降温的目的。而设备温度良好，风扇转速会相应的减小，便可减小设备功耗达到节能的目的。

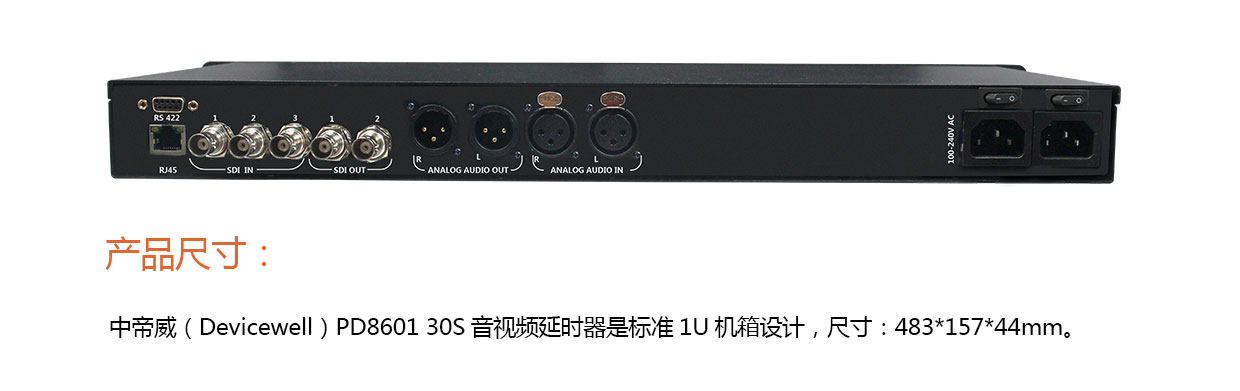

产品尺寸

中帝威（Devicewell）PD8601 30S音视频延时器是标准1U机箱设计，尺寸：483*157*44mm。

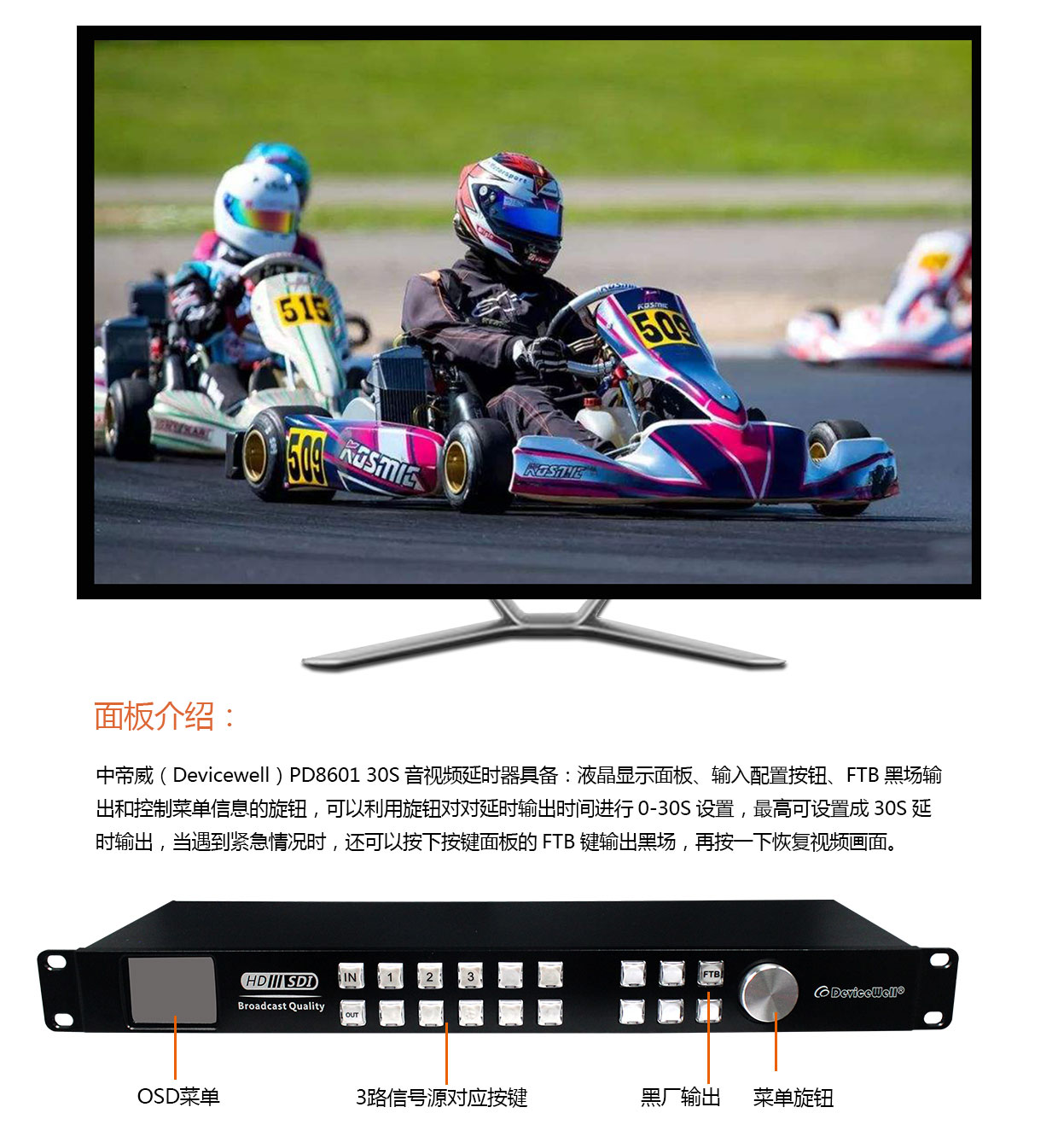

面板介绍

中帝威（Devicewell）PD8601 30S音视频延时器具备：液晶显示面板、输入配置按钮、FTB黑场输出和控制菜单信息的旋钮，可以利用旋钮对对延时输出时间进行0-30S设置，最高可设置成30S延时输出，当遇到紧急情况时，还可以按下按键面板的FTB键输出黑场，再按一下恢复视频画面。

接口介绍

中帝威（Devicewell）PD8601 30S音视频延时器最多支持8路SDI音视频信号源输入，每路输入信号可以接入一路SDI延时输出（可以对输出音视频进行延时设置）和一路SDI辅助输出（直播输出）。支持1路XLR平衡音频输入；1路XLR平衡音频输出到音响等设备。

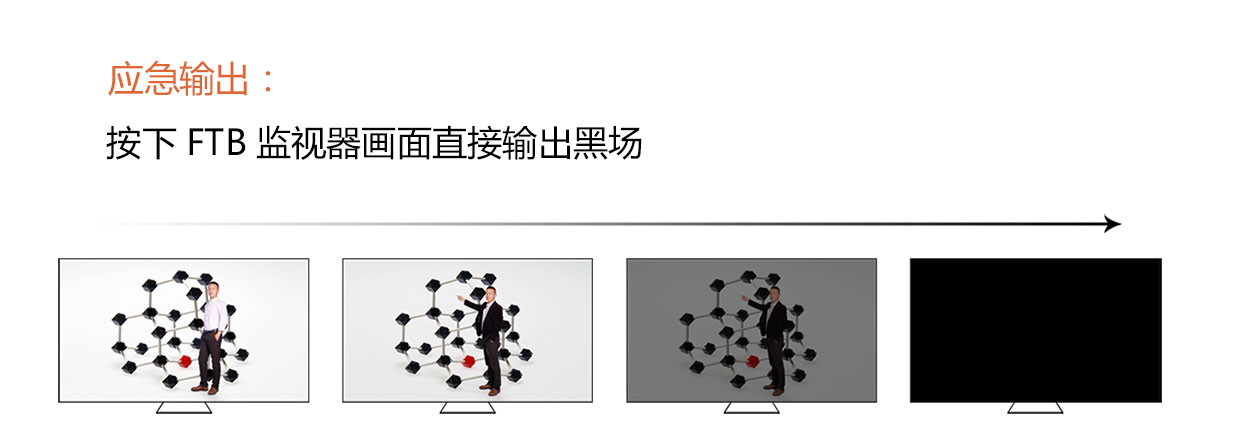

应急输出

按下FTB监视器画面直接输出黑场



PD8601相关资料

序号	资料名称	版本	修改日期	说明/备注
1	PD8601规格书下载	1.0	2023年5月22日	首次发行
2	PD8601宣传图片下载	1.0	2023年5月22日
3	其它
