线上网络直播方案HDS9106切换台应用



      随着5G网络推行与发展,线上网络直播平台遍地开花,全民直播时代已经到来。随着线上网络直播需求日益旺盛,想要打造一场专业化的直播,拥有一个专业的直播间就很重要,直播活动也已经进入到我们生活的方方面面,想要有一场好的直播,拥有一个专业的直播间就很重要,好的直播间需要专业的导播台/切换台,中帝威专心为大家提供专业的导播台,并为大家提供专业的直播解决方案,为大家提供网红直播,企业带货直播,大型晚会活动直播,线上教育直播等解决方案。

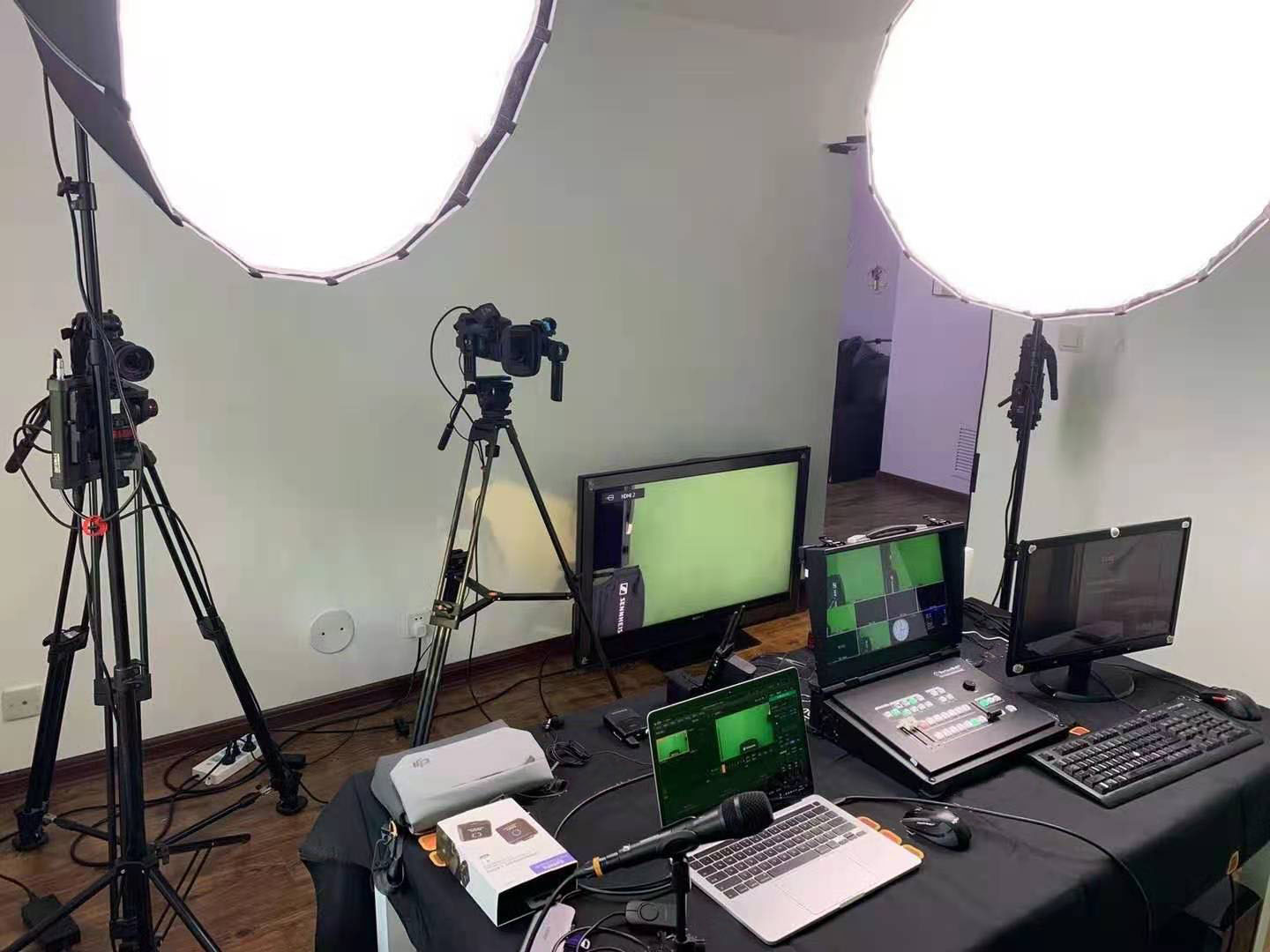

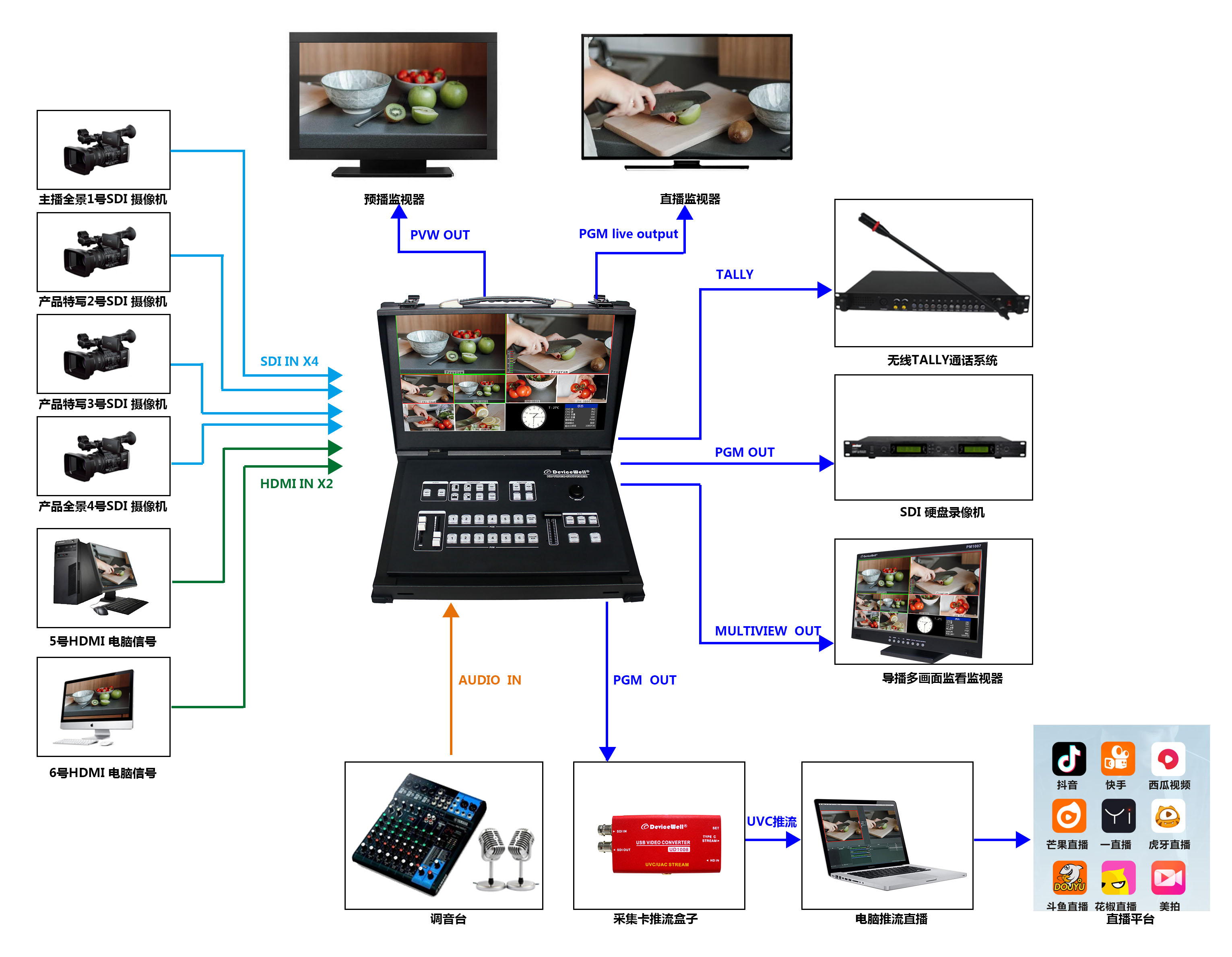

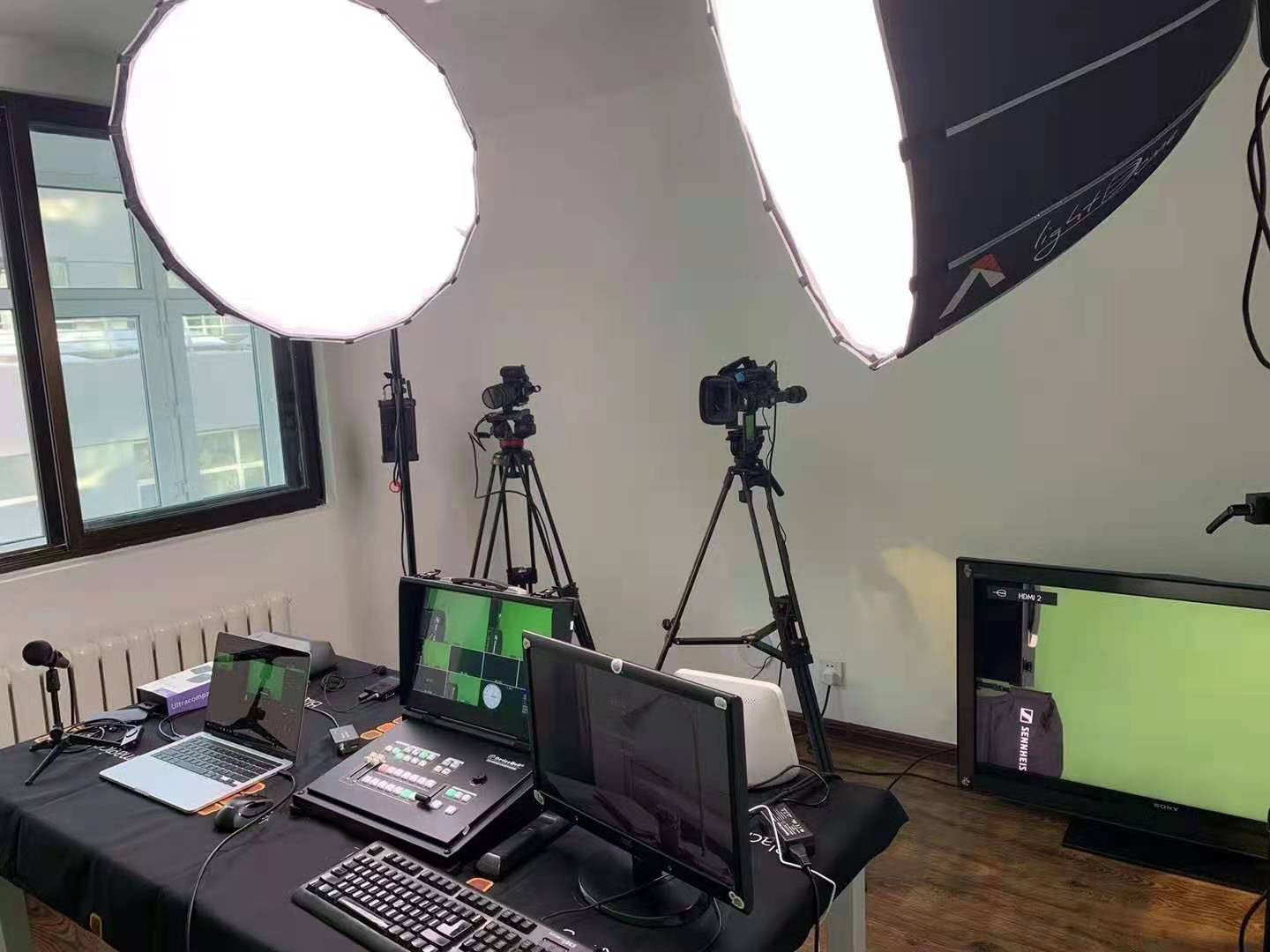

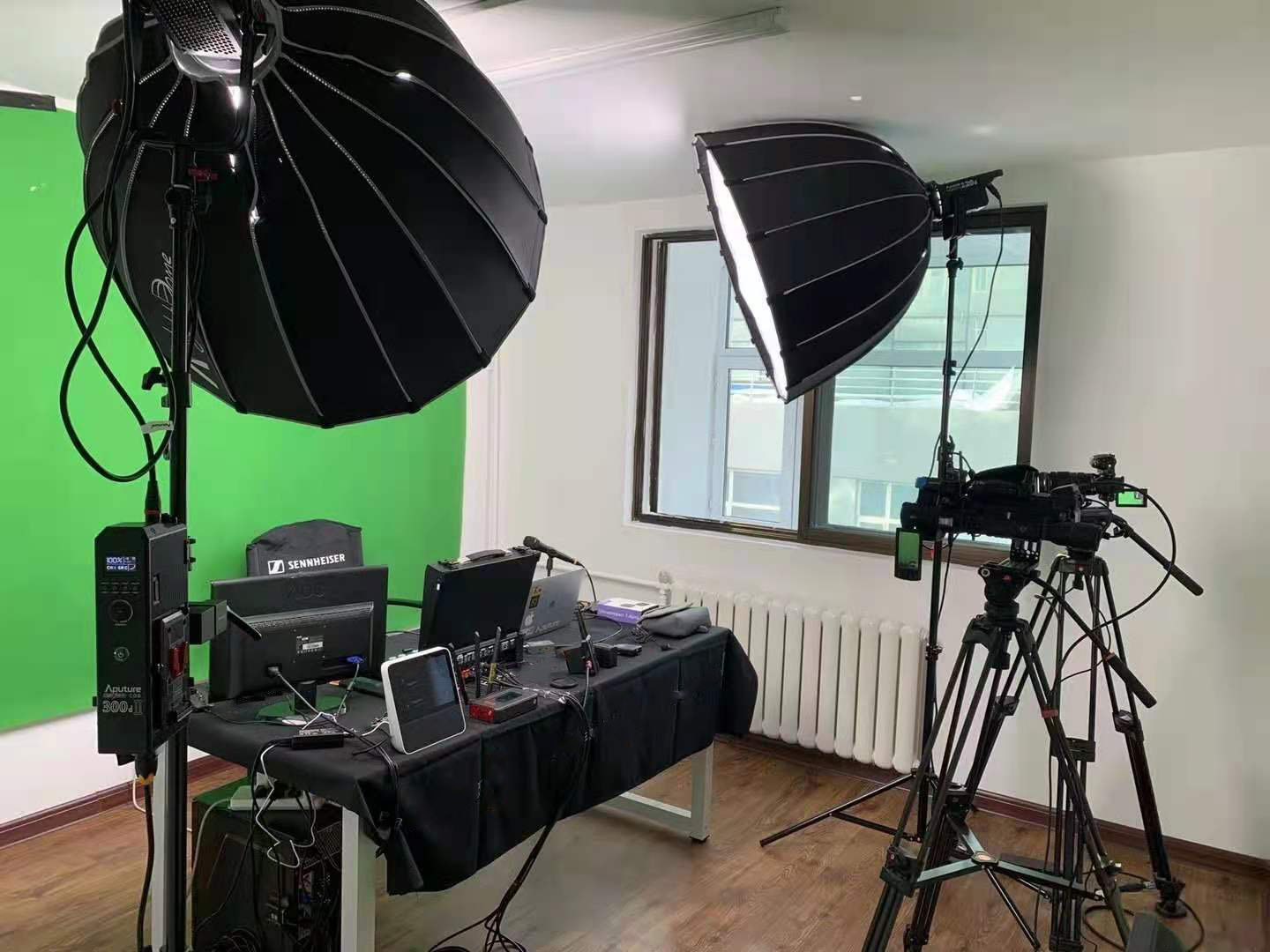

直播方案设备清单:

1、  4台SDI高清摄像机、2台电脑
2、  1台中帝威HDS9106高清导播特技切换台
3、  一个蓝色背景墙
4、  1套无线TALLY通话系统
5、  3台中帝威17寸高清监视器
6、1套专业调音台及话筒
7、1套中帝威采集卡/推流盒子
8、2台笔记本电脑
9、1台SDI硬盘录像机
10、2套专业直播灯
13、一个128G快速闪存SD卡


高清视频切换台HDS9106

       中帝威(DeviceWell)高清视频切换台HDS9106,采用便携式一体化设计,翻盖式金属外壳,搭配15.6寸液晶显示屏,标准尺寸:390*290*100mm,可适用于小型外出场景的视频特效切换需求。设备集成多画面预监处理器、特效发生器、音频处理器、控制键盘等切换台常用组件。

       HDS9106支持4路广播级SDI和2路HDMI,共计6路视频信号。可同步输出外部预监信号。HDS9106支持SDI内嵌音频+外部模拟音频,混合处理后,可嵌入到输出的SDI信号中,也可从模拟端口输出。所有输入信号的分辨率自动适应,输出信号分辨率可按需求选择,相当灵活。对于广播电视、户外体育赛事、线上教育直播,网红直播,企业带货直播,等直播活动HDS9106的功能完全可以满足。

功能特性:

中帝威HDS9106六通道高清视频切换台是一款多功能切换台,无需专业知识,只需通过简单操作即可进行视频切换和音频混合。本机可在广电、直播和各种活动场所中使用。

  • 便携式一体化设计
  • 高级黑金属机身,强度高
  • 集成控制键盘
  • 最多支持4路SDI和2路HDMI输入
  • 3.5mm模拟音频输入输出
  • 1组莲花座音频输入输出
  • 支持PIP/POP画面开窗功能
  • 音频支持跟随和混音指派模式
  • PGM输出:2路SDI和1路HDMI
  • 多画面输出:1路HDMI和1路SDI
  • 支持1路SDI输出自定义PGM/PVW
  • 支持MIX /FADE/WIPE等特效切换
  • 支持CUT硬切和AUTO特效切换
  • 转场速率可调整
  • 支持Tally/网络远程控制
  • 内置机箱温度检测及风扇智能控制系统
  • 支持软件在线升级

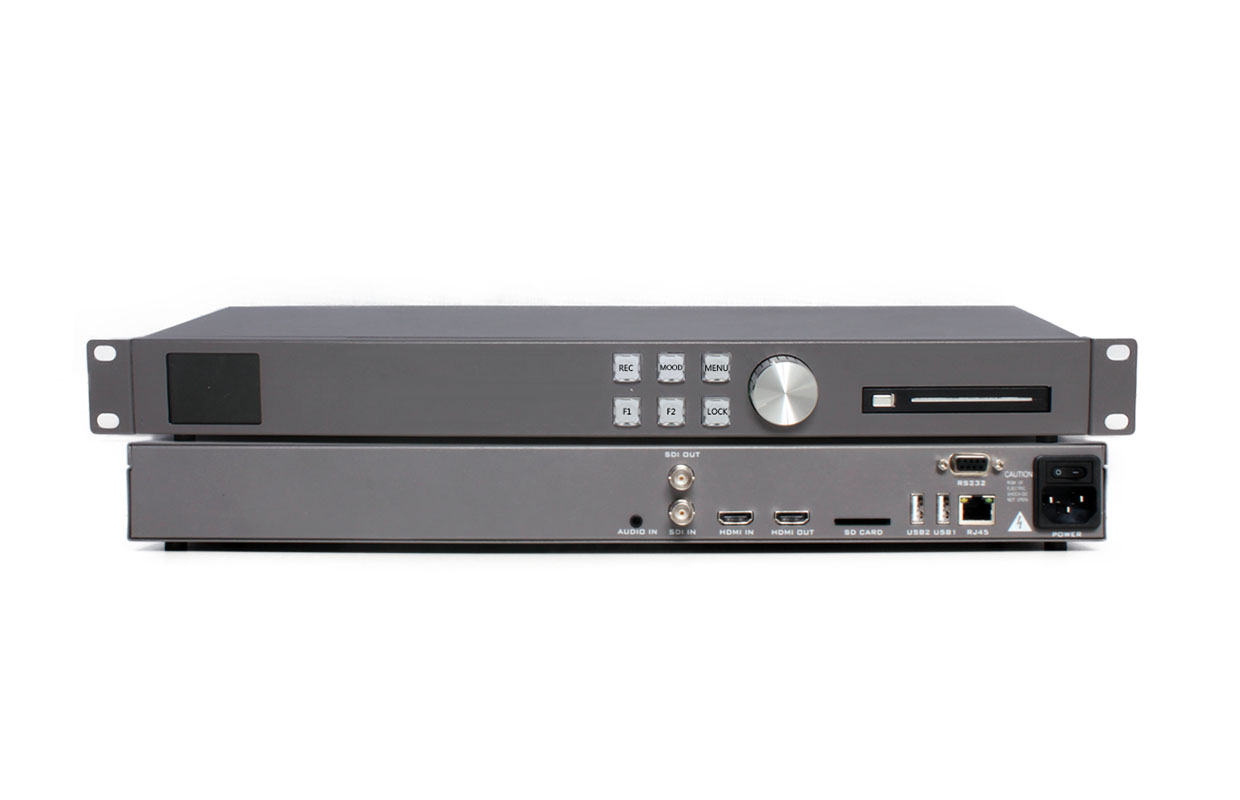

高清视频录像机

       中帝威(DeviceWell)高清视频录像机,采用金属外壳,坚固、抗干扰能力强,设备集成混合音频处理器、OSD菜单、控制键盘及液晶显示面板等切换台常用组件。

       HDR6101采用嵌入式Linux操作系统、标准H.264压缩算法。支持1路HDMI和1路SDI视频输入输出。录制分辨率自适应,最高录制分辨率1080P60。支持外部音频加嵌;支持录制预监。对于广播电视、户外体育赛事、医疗教学、学校课件制作等音视频录制需求,HDR6101的功能完全可以满足。

功能特性:

  • 标准1U全金属机身,强度高,重量轻
  • 系统集成控制面板和OSD
  • 录制分辨率自适应
  • 录制格式支持1080P60/1080P50/1080P30/1080P25/1080P24/1080I60/1080I50
  • 支持外部音频加嵌
  • 支持SDI/HDMI录制
  • 支持HDMI输出预览
  • 支持FAT32/exFAT格式硬盘
  • 录制码率最高支持10Mbps
  • 支持软件在线升级

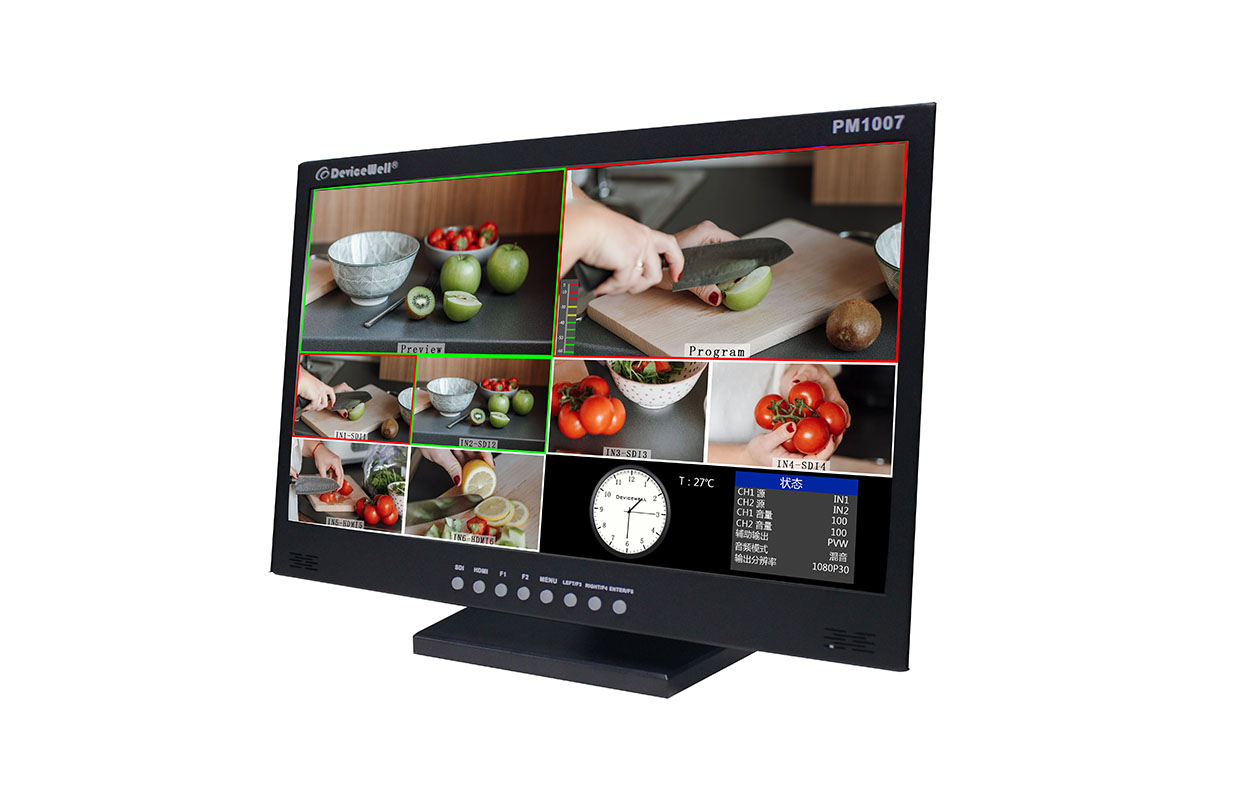

横屏竖显监视器

     中帝威(Devicewell)横屏竖显监视器PM1007,是一款支持竖屏显示的专业监视器,输入接口为SDI+HDMI,可以将画面横屏显示,同时通过操作面板可以切换输出竖屏显示画面的一款17寸监视器。

     PM1007支持一路SDI和一路HDMI信号输入,支持USB升级功能,采用DC 12V供电系统。

     PM1007显示多画面时通过重新布局,可保持原始子窗口的大小及比例,旋转90度后显示。在横屏上观看竖屏内容,比较符合人体的视觉特征。

横屏竖显监视器特性

◆ 支持子窗口旋转90度/270度,用于横屏竖显

◆ 支持子窗口重新布局,适应不同的切换台

◆ 输入信号支持SDI+HDMI,适用不同切换台输出

◆ 输入信号分辨率及帧率自适应,无需额外设定

◆ 支持音频柱显示

◆ 支持Tally信号显示

◆ 支持标准横屏横显,功能与常规监视器相当

◆ 支持图像冻结

◆ 可选UVC/UAC输出,可接入电脑系统及平板电脑等

◆ 可选IP Stream输出,可接入远程服务器

◆ 可选无线Tally组件

◆ 可选多种屏幕尺寸

◇ 特殊功能可定制

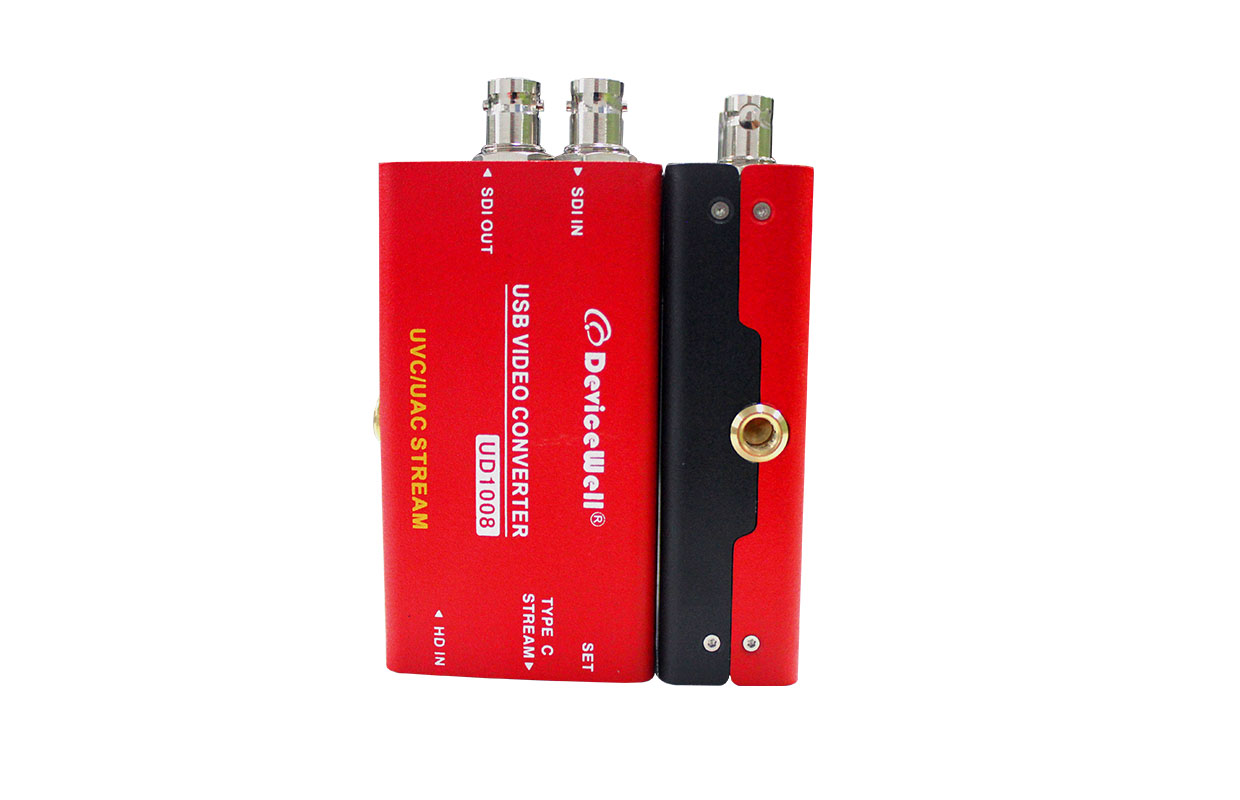

UVC输出方便终端图像采集的设备

      中帝威(Devicewell)UD系列产品UD1008,是一款UVC输出方便终端图像采集的设备。

      UD1008是针对通用直播市场开发的一款直播辅助设备,通过SET拨码可以选择SDI或HDMI信号输入,可以轻松将常用的SDI信号或HDMI信号接入电脑,方便用户灵活的接入自己的直播平台。该设备支持UVC+UAC功能,通过输出信号连接到PC端设备中,对接OBS软件,可以实现直播画面的音视频以高清1080P流媒体内容传输到观众眼前;

      设备配备Micro usb接口用于设备供电,可适用于充电宝等USB移动设备供电系统。此外,设备配备1/4热靴螺丝,方便专业用户固定设备。

功能特性:

◆ SDI+HDMI转UVC/UAC

◆ 支持UVC协议输出

◆ 双接口输入,支持SDI+HDMI

◆ 无需外部供电,USB内部供电即可

◆ 支持隔行转逐行

◆ 支持Windows,Android等OS



      随着网络越来越发达,线上直播平台也越来越受欢迎,全民直播时代也已经到来,线上直播也越来越火,直播活动也已经进入到我们生活的方方面面,想要有一场好的直播,拥有一个专业的直播间就很重要,好的直播间需要专业的导播台/切换台,中帝威专心为大家提供专业的导播台,并为大家提供专业的直播解决方案,为大家提供网红直播,企业带货直播,大型晚会活动直播,线上教育直播等解决方案。





     中帝威科技始终关注客户的需求,以满足客户的需求为开发动力,致力于为广大用户研发出更多创新好玩的音视频产品。感谢新老客户一直以来的支持与信赖。
