PD6512音频解嵌及音频加嵌功能介绍

PD6512是基于中帝威(DeviceWell)第三代技术设计的一款SDI转HDMI的多功能设备.除完成基本的SDI转HDMI信号外,其独特的音频处理方式也让其应用范围更加广泛,下面就是关于PD6512/PD6312音频处理方面的功能进行介绍:

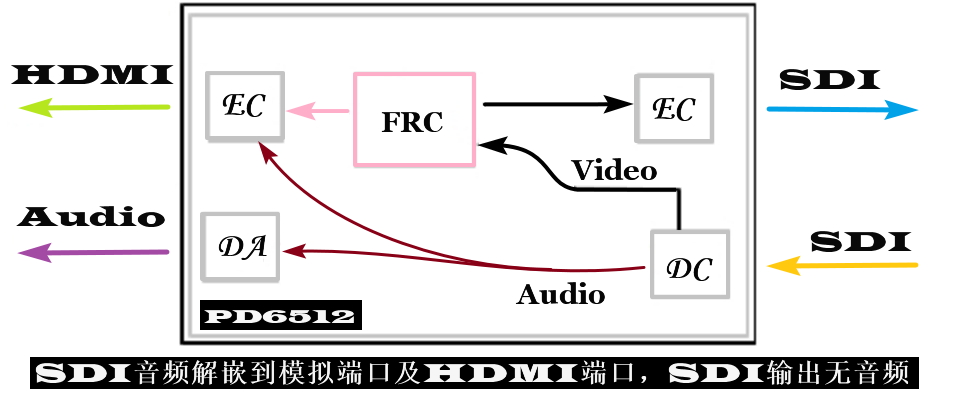

 ※应用1:SDI音频解嵌到模拟端口及HDMI端口,SDI输出无音频

           PD6512_PHOTO

      从上图可知以下特点:
         1.SDI输入信号中的音频解嵌后,分别从模拟端口及HDMI输出
         2.SDI输出只有视频信号,音频不再输出
       应用范围:
         1.后端设备有独立的SDI音频加嵌,希望SDI输出为纯视频的SDI信号
         2.后端模拟信号需要SDI解嵌后的音频
         3.HDMI接收设备需要有SDI信号中的音频

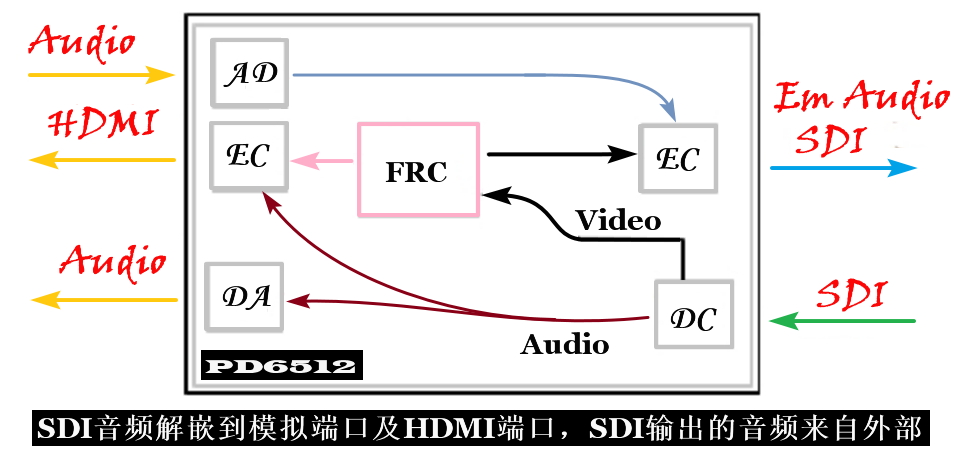

 应用2:SDI音频解嵌到模拟端口及HDMI端口,SDI输出的音频来自外部音频输入

PD6512_PHOTO

      从上图可知以下特点:
         1.SDI输入信号中的音频解嵌后,分别从模拟端口及HDMI输出
         2.SDI输出的音频来自外部模拟音频输入
       应用范围:
         1.HDMI接收设备需要有SDI信号中的音频
         2.后端模拟信号需要SDI解嵌后的音频
         3. SDI输出需要有外部接入的音频,这个音频可以来自解嵌后的音频,经过处理后再接入本机

 应用3:SDI音频解嵌到模拟端口,HDMI音频来自外部音频输入,SDI环路输出

PD6512_PHOTO

      从上图可知以下特点:
         1.SDI输入信号中的音频解嵌后,从模拟端口输出
         2.HDMI输出的音频来自外部模拟音频输入
         3.SDI输出与输入保持一致
       应用范围:
         1.后端设备需要模拟音频信号,模拟音频经过处理后可以送回本设备。
         2.HDMI输出需要有外部接入的音频,这个音频可以来自解嵌后的模拟音频,经过处理后再接入本机
         3. SDI输出保持为原始信号,方便下一级处理

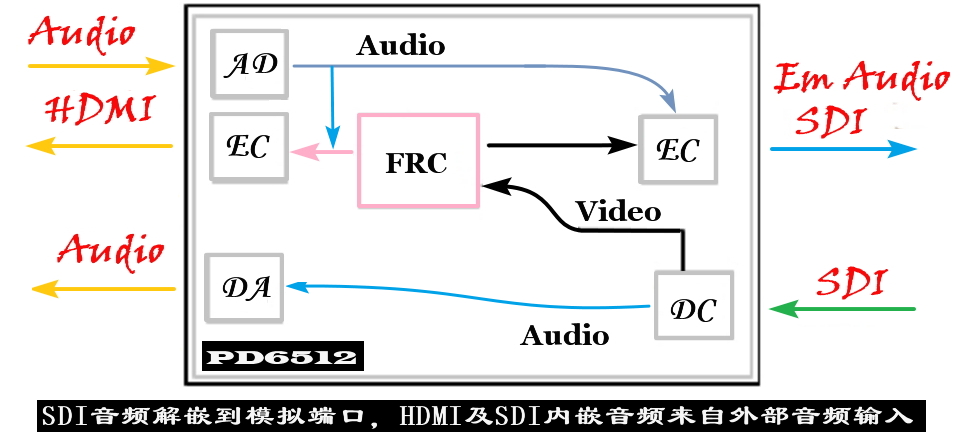

 应用4:SDI音频解嵌到模拟端口,HDMI及SDI内嵌音频来自外部音频输入

PD6512_PHOTO

      从上图可知以下特点:
         1.SDI输入信号中的音频解嵌后,从模拟端口输出
         2.HDMI输出的音频来自外部模拟音频输入
         3.SDI输出内嵌的音频来自外部模拟音频输入
       应用范围:
         1.后端设备需要模拟音频信号,模拟音频经过处理后可以送回本设备。
         2.HDMI输出需要有外部接入的音频,这个音频可以来自解嵌后的模拟音频,经过处理后再接入本机
         3.SDI输出需要有外部接入的音频,这个音频可以来自解嵌后的模拟音频,经过处理后再接入本机
