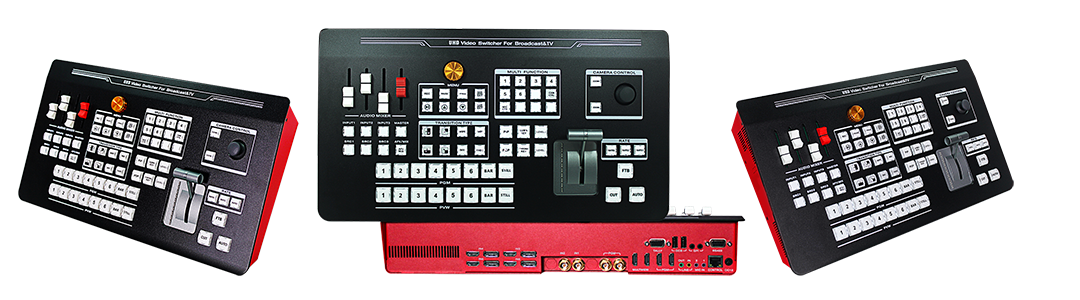

UHS6610-10通道(2路SDI +4路HDMI+4路DP)4K级导播台

HDMI SDI DVI 高清切换台

      中帝威广播电视台专用导播切换台UHS6610,最多支持10路4K60信号。设备集成SDI解码器,HDMI解码器,DP解码器,最高分辨率支持4K60HZ,向下相容3G SDI 等1080P/720P的高清视频信号,内置格式转换器,自适应前端不同视频信号输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。可适用于广播电视台演播室及外景视频特效切换的需求。对于专业级用户,可通过DCB接口扩展操控键盘。


     视频信号接口支持2路SDI+4路HDMI+4路DP共10路视频输入,2路SDI输出+4路HDMI输出,共6路视频信号输出。
音频信号接口支持2路话筒输入,1路LINE输入,共3路音频输入,1路Line 输出,支持DCB控制系统及Tally输出。



功能特性:

  • 一体机身设计
  • 金属铝合金材料,强度高重量轻
  • 工业级机械按键
  • 霍尔传感器推杆(T-Bar)
  • 支持RJ45远程控制
  • DCB控制
  • 广电标准Tally接口
  • 支持GPI控制
  • 支持摇杆,摄像机控制
  • 支持脚踏板,控制手柄等输入
  • 支持3840x2160p60/50/30/25/24
  • 4HDMI+4DP+2SDI输入
  • MULTIVIEW输出:2路HDMI
  • PGM输出:2路HDMI+2路SDI
  • 2路MIC输入
  • 1路LINE IN输入
  • 1路LINE OUT输出
  • 支持4K HDR
  • 支持音频跟随、混音功能
  • 支持SDI音频解嵌
  • 支持HDMI音频解嵌
  • 支持MIX /FADE等特效切换
  • 支持CUT硬切和AUTO特效切换
  • 设备自带彩条输出画面
  • 支持画面冻结功能
  • 支持PIP/POP开窗功能
  • 支持色度键、亮度键功能
  • 支持图文/台标叠加功能

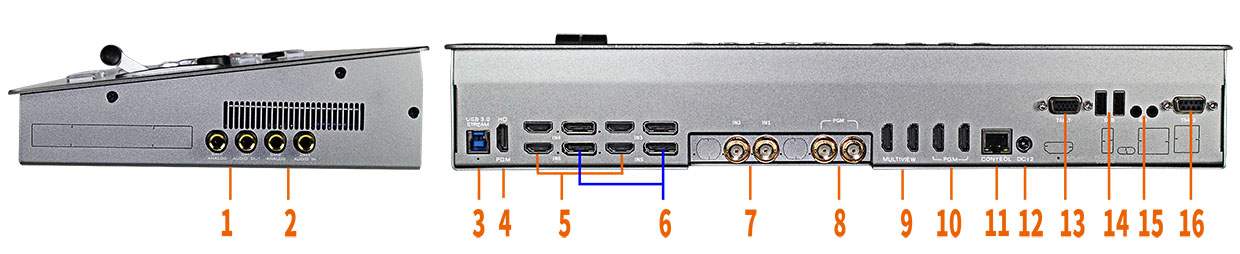

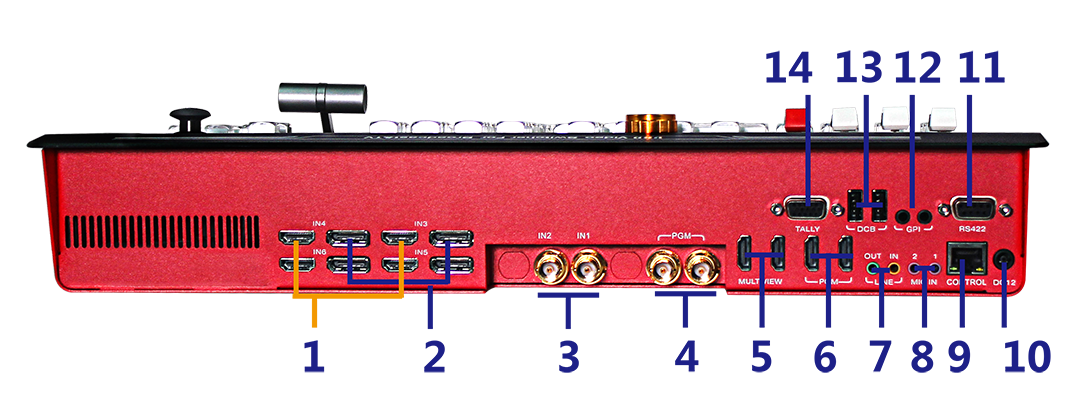

接口介绍:



序号

接口定义

说明

1

HDMI IN

4路HDMI信号输入

2

DP  IN

4路DP信号输入

3

SDI  IN

2路SDI 信号输入

4

SDI  OUT

2SDI  PGM OUT

5

HDMI  OUT

2HDMI  MultiView OUT

6

HDMI  OUT

PGM OUT

7

LINE IN/OUT

立体声音频输入/输出

8

MIC IN

2路MIC输入

8

RJ45

网络升级

10

DC 12V

DC 12V 电源

11

RS422

PTZ control

12

GPI

GPI控制

13

DCB

DCB控制(设备级联/无线TALLY/外接键盘)

14

Tally

接导播TALLY系统(DB-15)

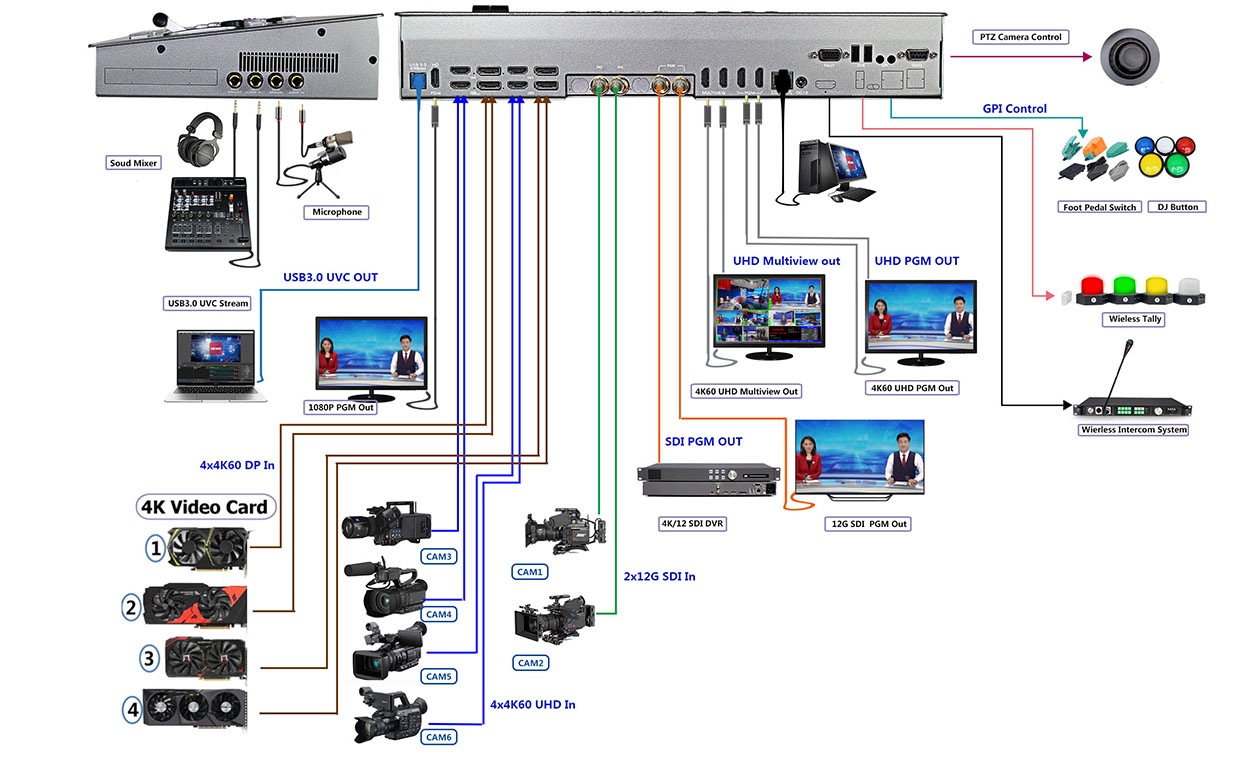

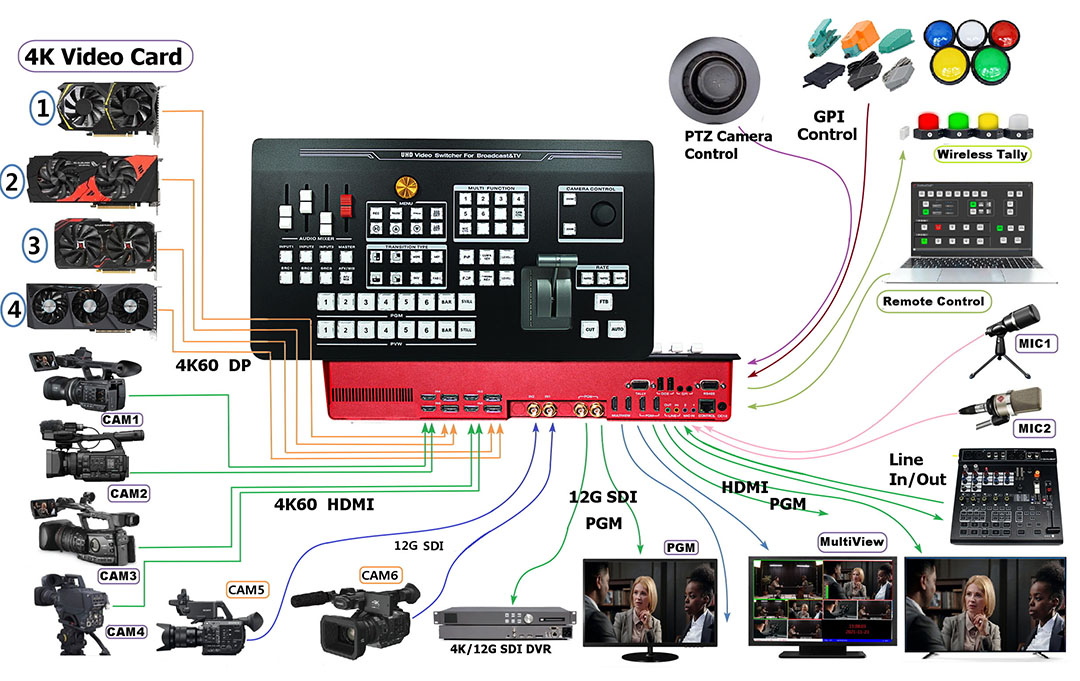

应用连接图:

中帝威切换台支持2路SDI +4路HDMI+4路DP,共10路信号输入。所有输入信号的分辨率自动适应,输出信号分辨率可按需求选择,相当灵活。广泛应用于广播电视、高清数字医疗行业、教育教学、多媒体视频会议、图像传输、大型多媒体高清显示、户外大屏显示、大型舞台展示、体育赛事、军事指挥和演习、应急指挥控制中心、自动化控制中心及多媒体教学等领域。

技术参数:

产品名称

4K UHD切换台

视频

信号

输入

输入信号

HDMI/DP/SDI视频信号

码率

270Mbps~12Gbps

连接器

标准

反射损耗

>15dB 5MHz~3GHz

信号幅度

800mV±10%( HDMI/SDI/DP)

阻抗

100Ω (HDMI),100 Ω (DP),75 Ω (SDI)

均衡

自适应

DVD输入HDMI支持

480i/576i,480p/576p,720p,1080i,1080p,2160p

HDMI/DP输入支持

3840x2160,1920x1080,1680x1050,1600x900,1440x1050,1366x768,1360x768,

1280x1024,1280x960,1280x800,1280x768,1280x720,1280x600,1152x864,1024x768,800x600

视频

信号

输出

输出信号

HDMI/SDI 视频信号

码率

6GMbps~12Gbps

连接器

标准

反射损耗

>15dB 5MHz~3GHz

信号幅度

800mV±10%( HDMI/SDI/DP )

阻抗

100Ω (HDMI),100 Ω (DP),75 Ω (SDI)

直流偏移

0V±0.5V

时钟恢复

支持







常规

参数



电源

12V/DC

功率

50W

尺寸

426*232*78mm

控制面板

支持现场制作,集成多种按键

工作温度

0℃~50℃无冷凝

存储温度

-20℃~75℃

工作湿度

20%~70%RH

存储湿度

0%~90%RH,不结露
