【4K导播台】2路HDMI+2路DP+4路SDI八通道UHS6508R---内置录制/抠像



HDMI SDI DVI 高清切换台

广播电视台专用导播切换台,最多支持8路4K60信号。设备集成SDI解码器,HDMI解码器,DP解码器,最高分辨率支持4K60HZ,向下相容3G SDI 等1080P/720P的高清视频信号,内置格式转换器,自适应前端不同视频信号输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。

视频信号接口支持4路SDI+2路XVI/HDMI+2路DP共8路视频输入,2路SDI输出+3路XVI输出,共5路视频信号输出。

音频信号接口支持2路话筒输入,1路LINE输入,共3路音频输入,1路Line 输出。

支持DCB控制系统及Tally输出。

可选配H.26x编码模块,可以记录到内部EMMC,外置SSD或TF卡中。

采用高强度铝合金外壳,携带方便。可适用于广播电视台演播室及外景视频特效切换的需求。对于专业级用户,可通过DCB接口扩展操控键盘。


·2路4K60 XVI/HDMI+2路4K60 DP+4路12G SDI输入

·MULTIVIEW输出:2路XVI

·PGM输出:3路XVI+2路SDI

·支持GPI控制
·支持摇杆,摄像机控制
·支持脚踏板,控制手柄等输入
·支持3840x2160p60/50/30/25/24,H.264编码
·支持 CBR 固定码率模式
·支持 High profile 编码
·录制文件格式MP4,支持EDIUS非编软件
·存储设备接口支持USB3.0和SATA 硬盘录制
·USB接口可接鼠标键盘,用于操作内录系统
·XVI接口输出内录系统的操作界面


《产品介绍》

广播电视台专用导播切换台,最多支持8路4K60信号。设备集成SDI解码器,XVI解码器,DP解码器,最高分辨率支持4K60HZ,向下相容3G SDI 等1080P/720P的高清视频信号,内置格式转换器,自适应前端不同视频信号输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。

视频信号接口支持4路SDI+2路XVI/HDMI+2路DP共8路视频输入,2路SDI输出+3路XVI/HDMI输出,共5路视频信号输出。

音频信号接口支持2路话筒输入,1路LINE输入,共3路音频输入,1路Line 输出。

支持DCB控制系统及Tally输出。

可选配H.26x编码模块,可以记录到内部EMMC,外置SSD或TF卡中。

采用高强度铝合金外壳,携带方便。可适用于广播电视台演播室及外景视频特效切换的需求。对于专业级用户,可通过DCB接口扩展操控键盘。

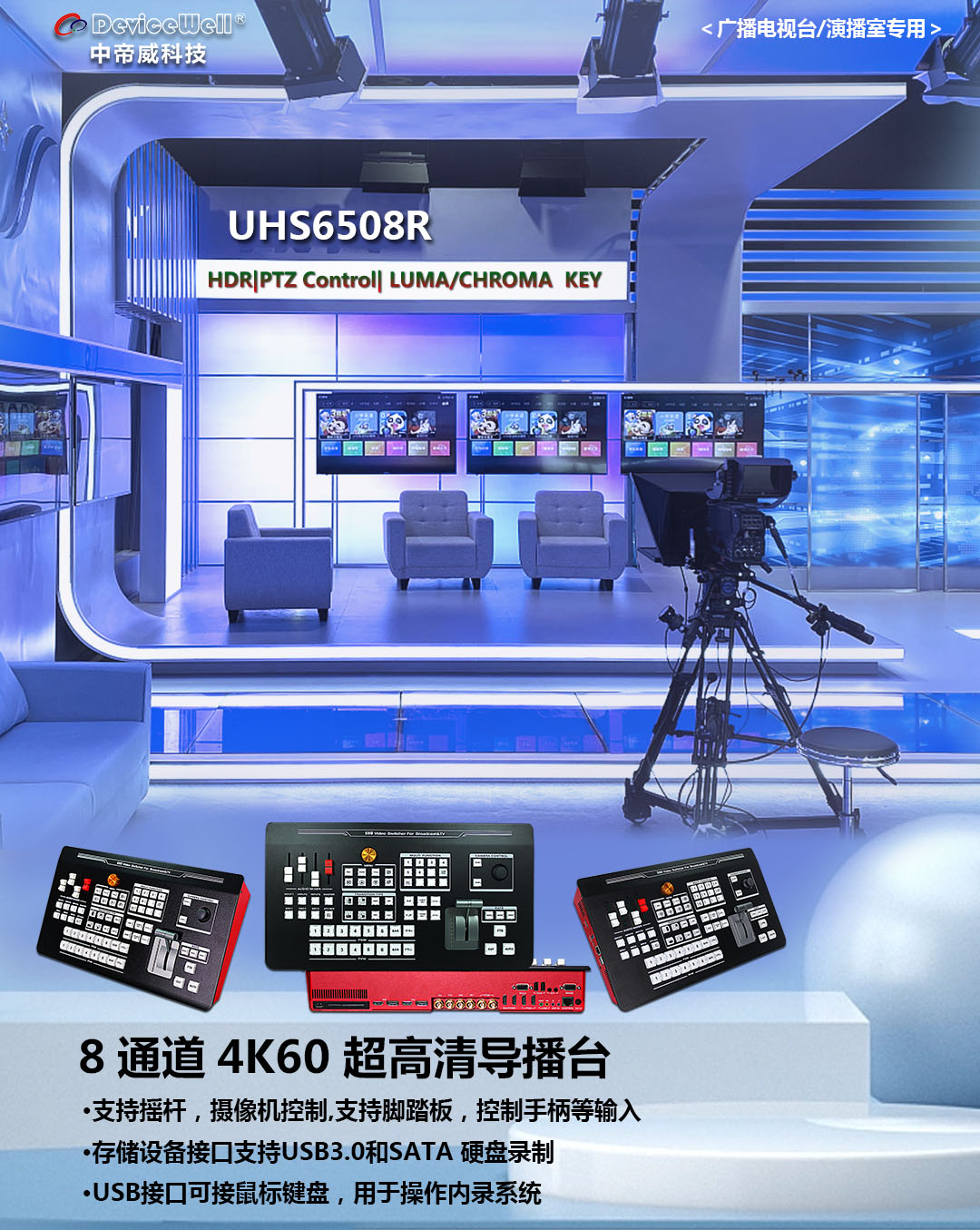

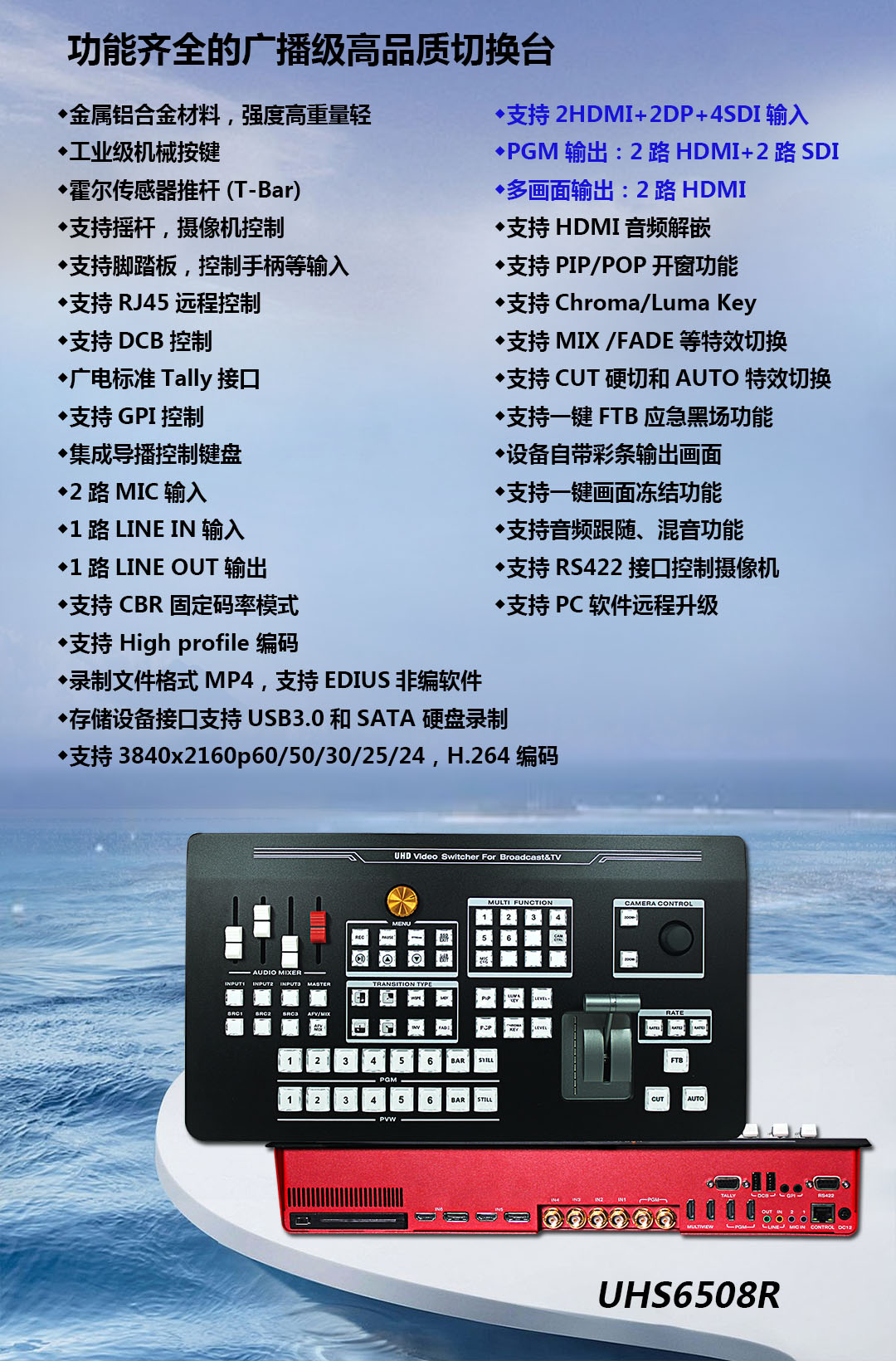

产品特性



  • 一体机身设计
  • 金属铝合金材料,强度高重量轻
  • 工业级机械按键
  • 霍尔传感器推杆(T-Bar)
  • 支持RJ45远程控制
  • DCB控制
  • 广电标准Tally接口
  • 支持GPI控制
  • 支持摇杆,摄像机控制
  • 支持脚踏板,控制手柄等输入
  • 支持3840x2160p60/50/30/25/24,H.264编码
  • 支持 CBR 固定码率模式
  • 支持 High profile 编码
  • 录制文件格式MP4,支持EDIUS非编软件
  • 存储设备接口支持USB3.0和SATA 硬盘录制
  • USB接口可接鼠标键盘,用于操作内录系统
  • XVI接口输出内录系统的操作界面
  • 支持画面冻结功能
  • 2XVI+2DP+4SDI输入
  • MULTIVIEW输出:2路XVI/HDMI
  • PGM输出:3路XVI/HDMI+2路SDI
  • 2路MIC输入
  • 1路LINE IN输入
  • 1路LINE OUT输出
  • 支持4K HDR
  • 支持音频跟随、混音功能
  • 支持SDI音频解嵌
  • 支持XVI音频解嵌
  • 支持PIP画中画和POP画外画功能
  • 支持MIX/FADE/WIPE/INV切换特效;
  • 支持CUT硬切、AUTO自动切换及FTB黑场应急切换
  • 1组KEY,支持亮度键、色度键
  • 支持RS422接口控制摄像机
  • 支持PC软件远程升级
  • 设备自带彩条输出画面
  • 支持DC12V电源输入







GPI控制 脚踏板 控制手柄等接入

GPI自定义接口,方便用户远程控制及自定义连接设备。

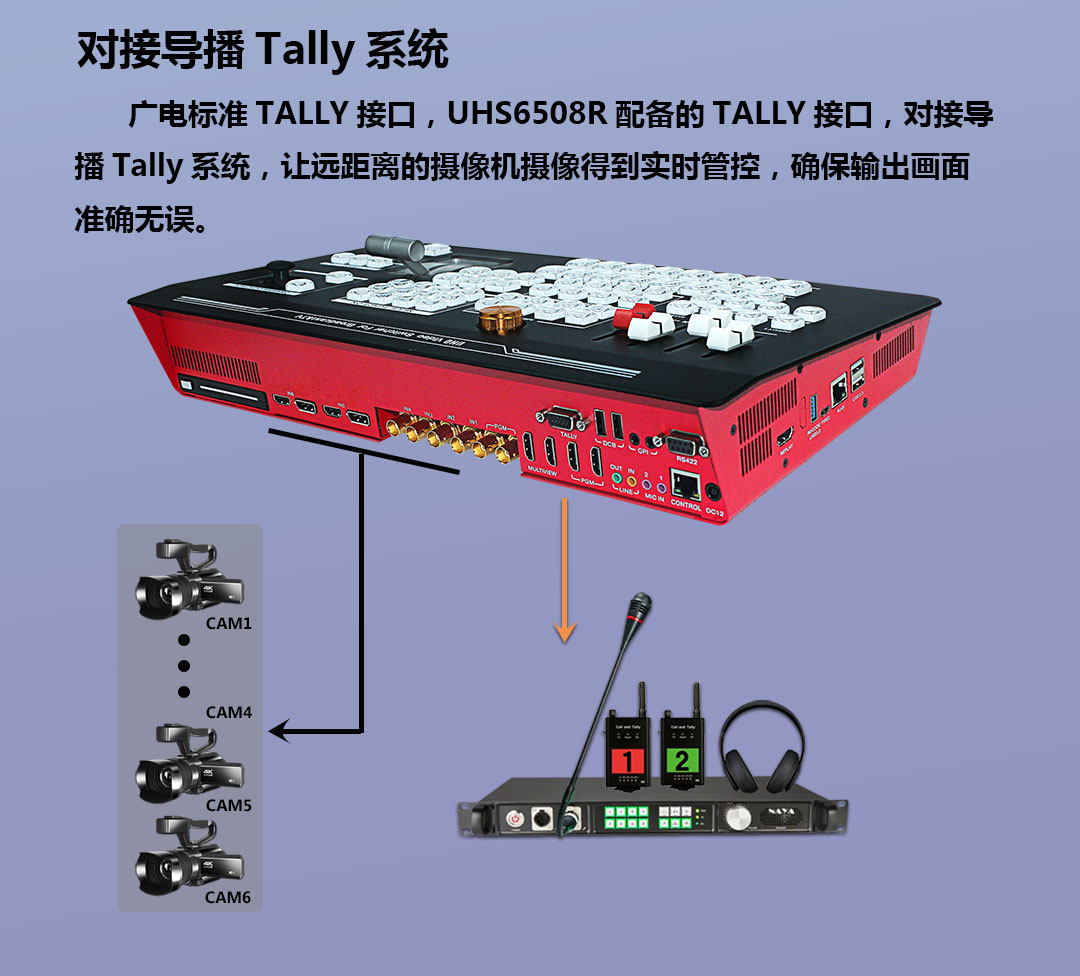

对接导播Tally灯系统



广电标准TALLY接口,对接导播Tally灯系统,让远距离的摄像机摄像得到实时管控,确保输出画面准确无误。

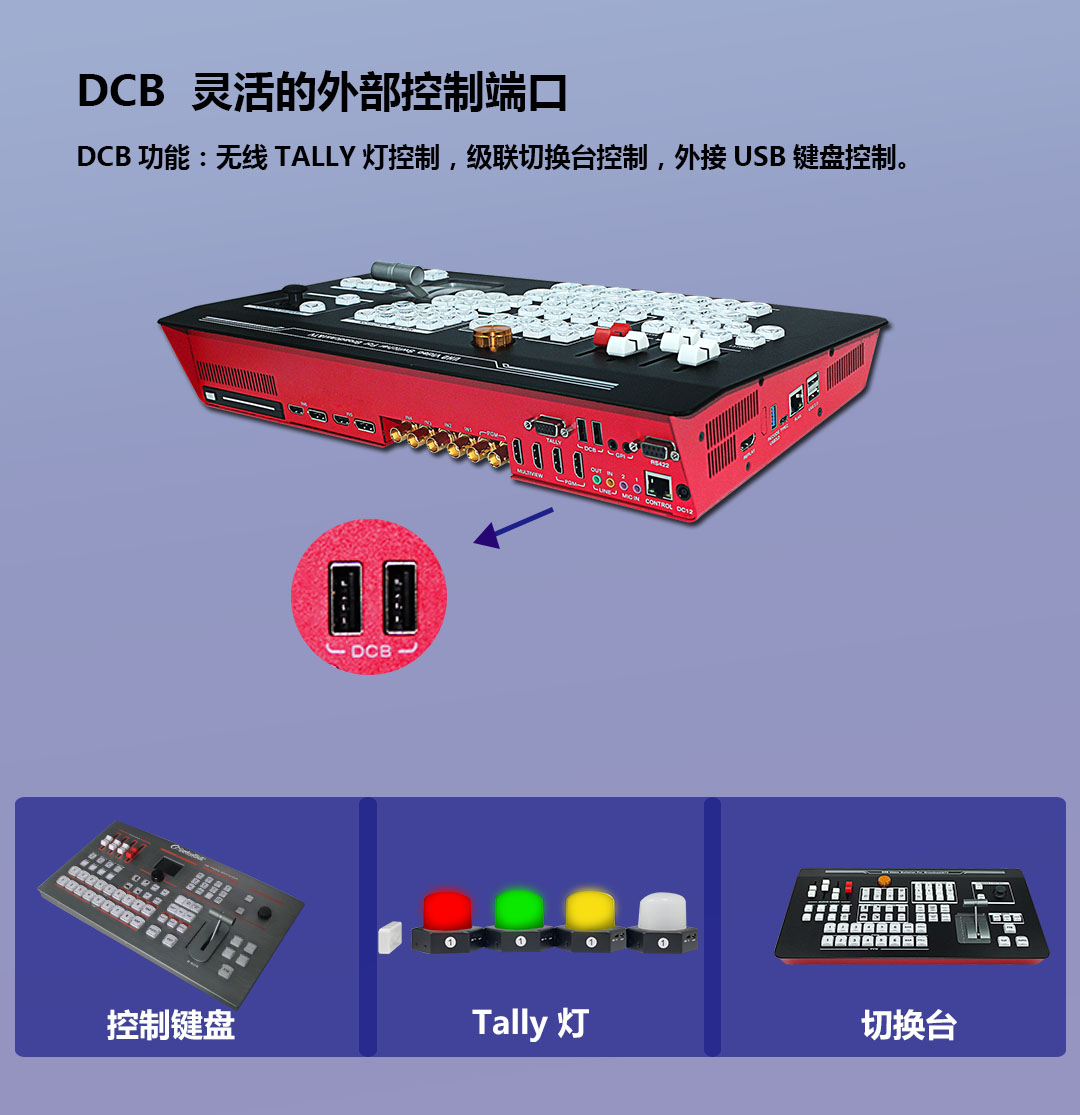

DCB 灵活的外部控制端口

DCB功能:无线TALLY灯控制,级联切换台控制,外接USB键盘和脚踏板控制。





远程控制

可通过网口升级更新新程序,亦可使用专用的PC 控制软件在电脑端进行远程控制设备,支持远程控制画面切换,转场特效、音频设置等。

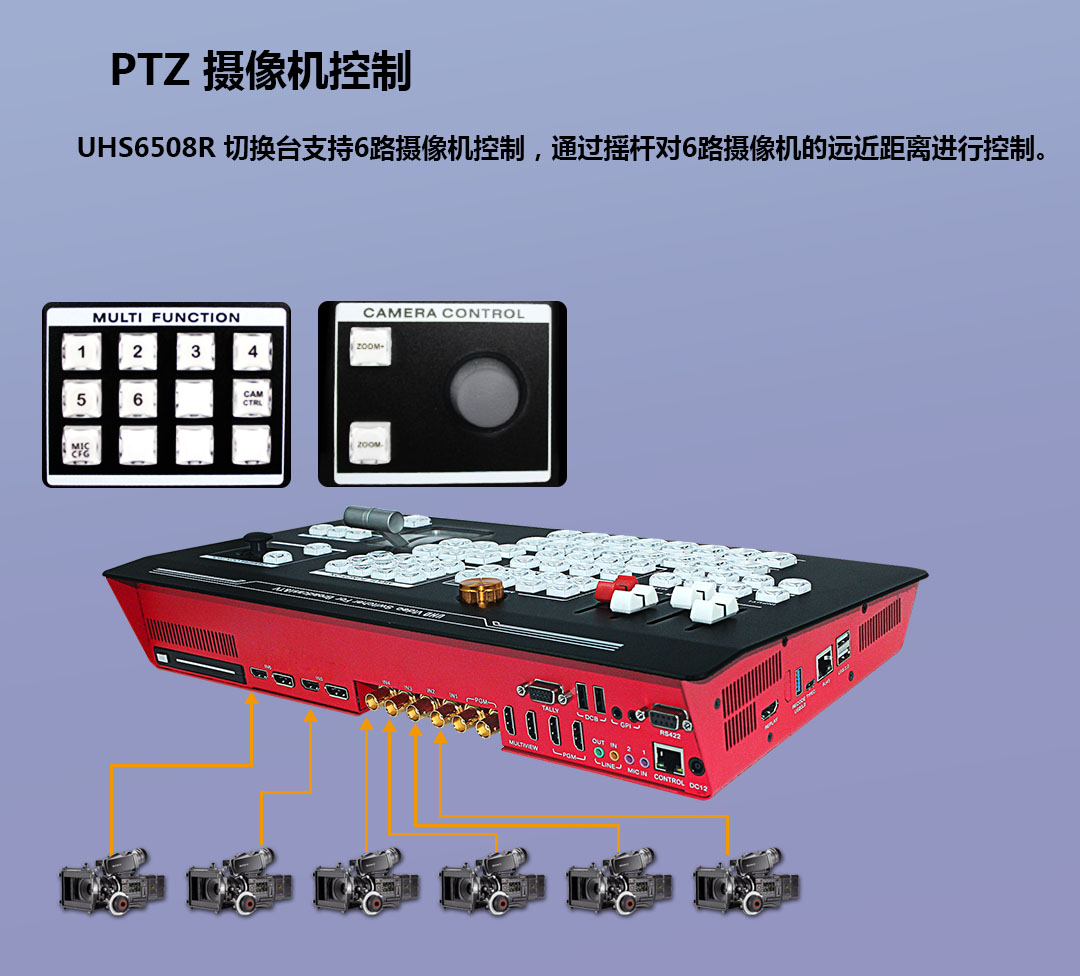

PTZ Camera Control

UHS6508R是一款多达6个机位控制的导播系统,适用于不少活动项目需要,随着时代发展潮流趋势,尤其在运动会、大型演唱会或者晚会活动的异地连线直播活动中尤为突出。在大型活动中要想运用超多机位现场导播作业,在导播系统上就必须达到6组以上输入,才能够实时地把精彩绝伦的节目内容呈现在观众面前,而且现场直播的画面才有多花样的变化效果。可满足各种场合的现场制作需求,打造出激动人心的精彩画面。

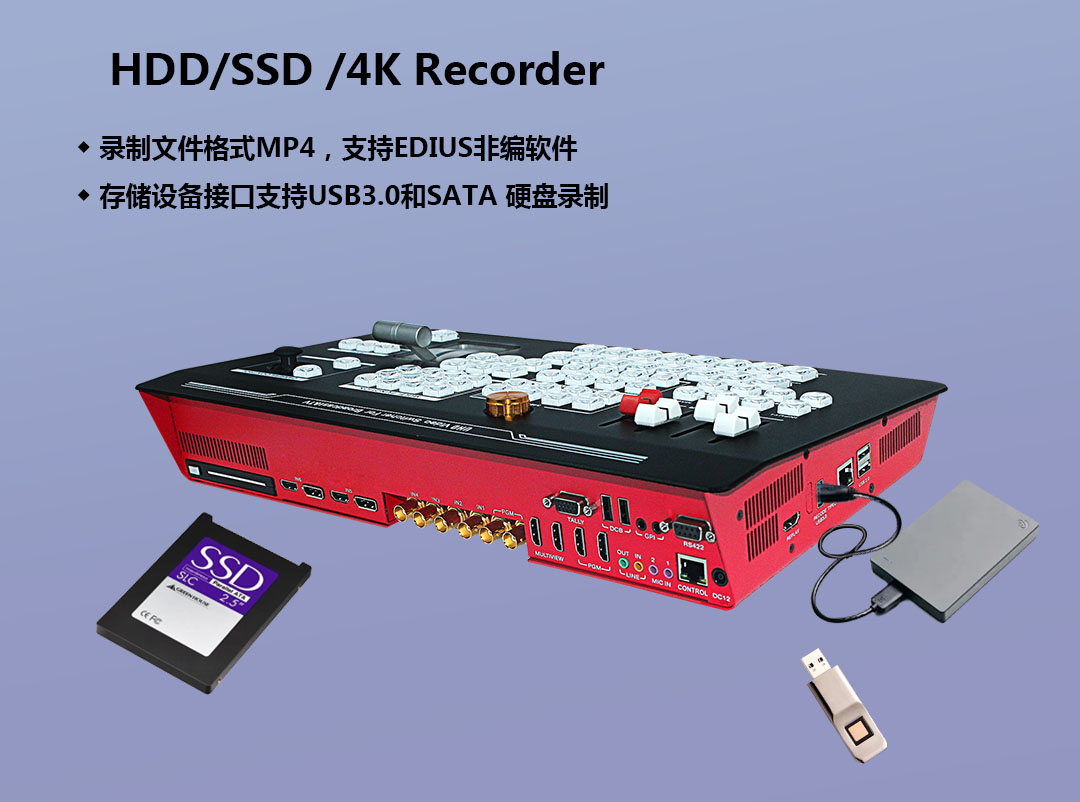

HDD/SSD /4K Recorder

 可选配H.26x编码模块,可以记录到内部EMMC,外置SSD或HDD中。



LUMA/CHROMA KEY  一键抠像功能

支持色度键、亮度键功能,Chroma Key色度键抠像支持动态视频源像抠像与静态源抠像,切换台会抠去键源的蓝色或绿色部分,保留其它颜色,然后与背景图像重叠从而达到抠像和叠加背景的目的。Luma KEY抠去键源的黑色部分,然后与背景图像重叠从而达到抠像和叠加背景的目的。多用于广播电视节目,现场演讲,虚拟演播室叠加字幕等场景。

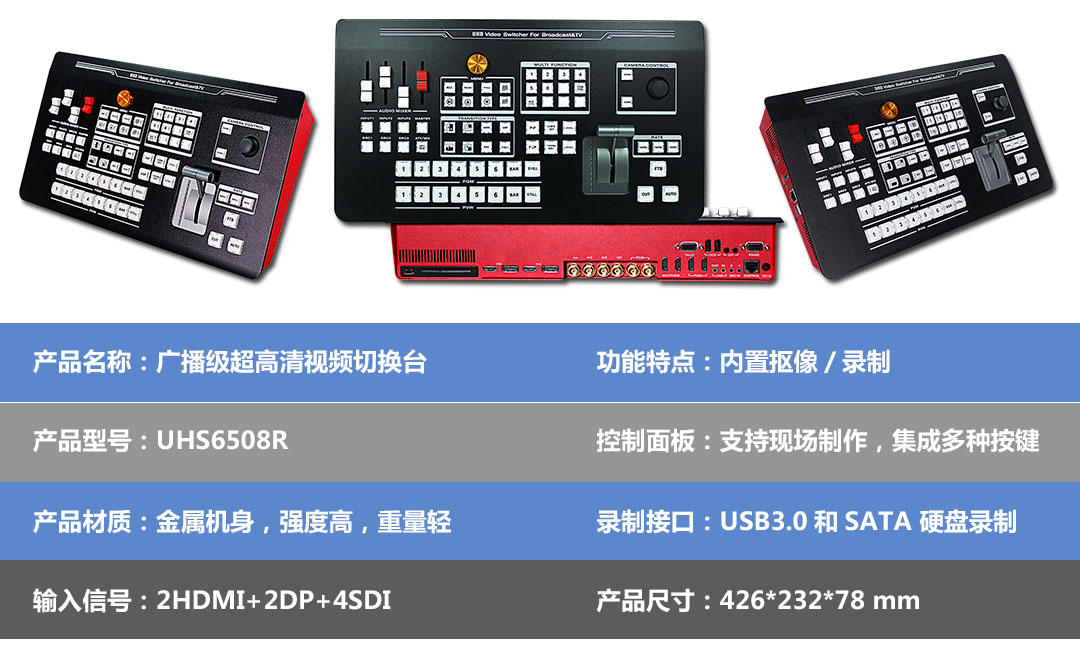

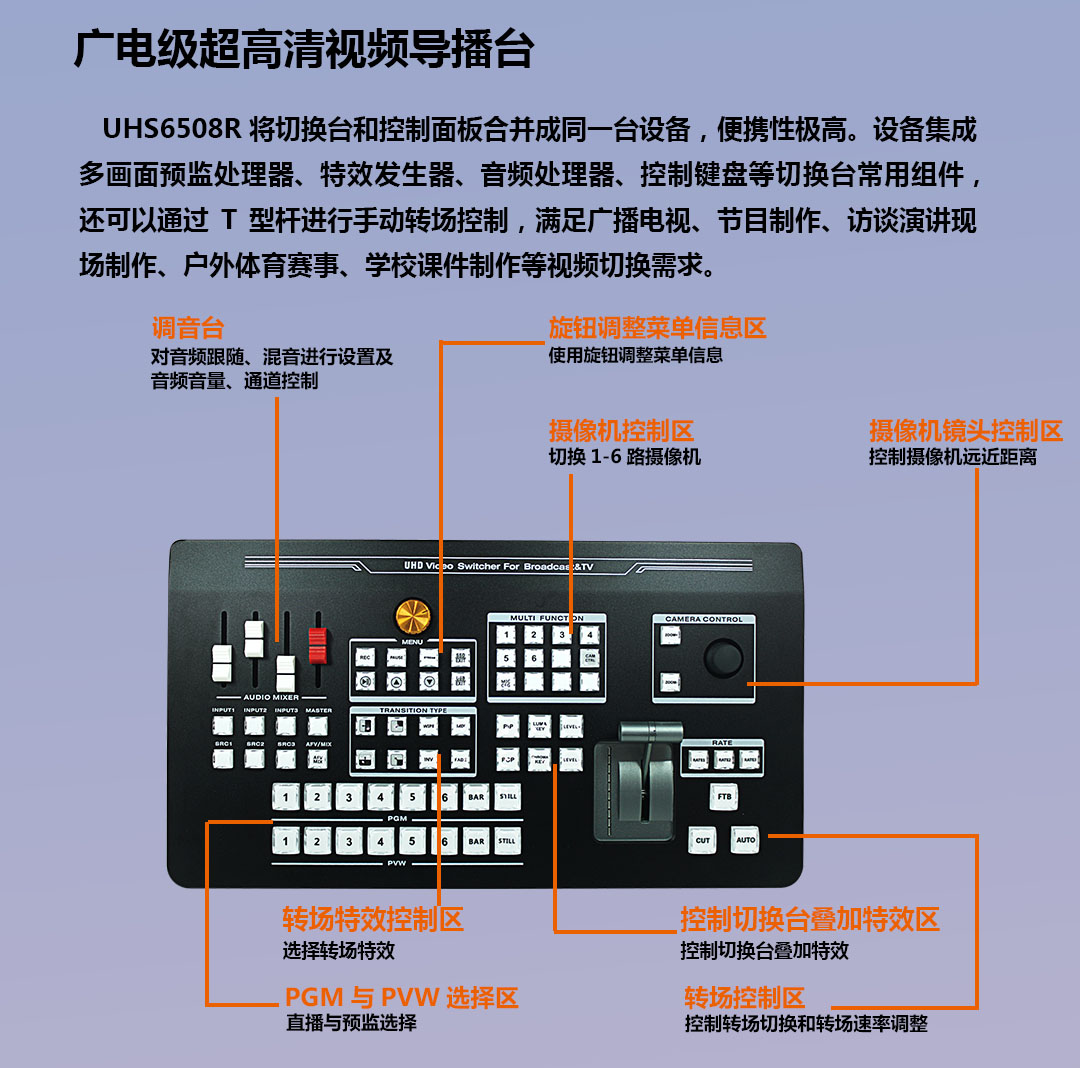

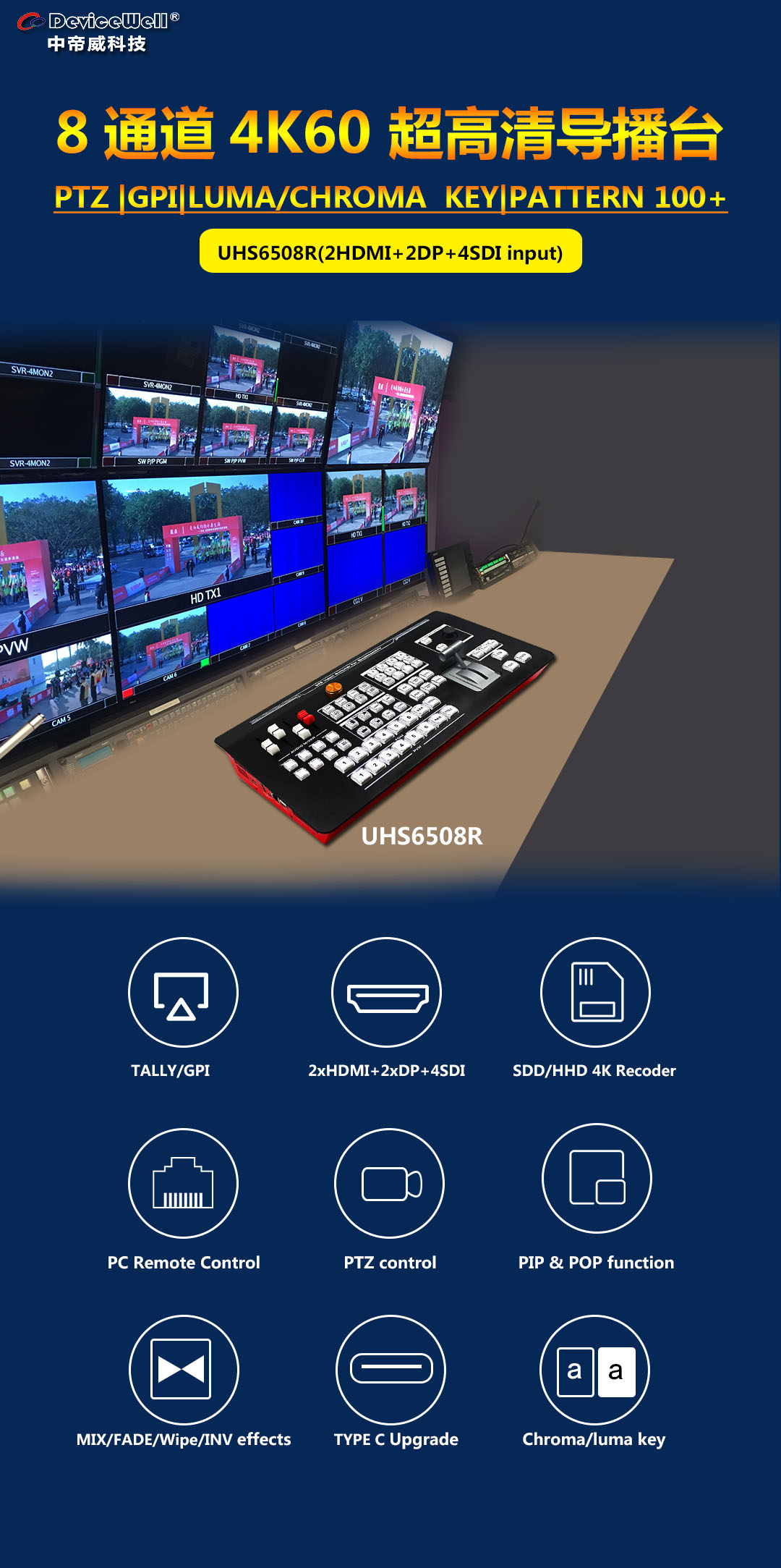

广电级超高清导播台

  支持现场制作,集成多种按键。

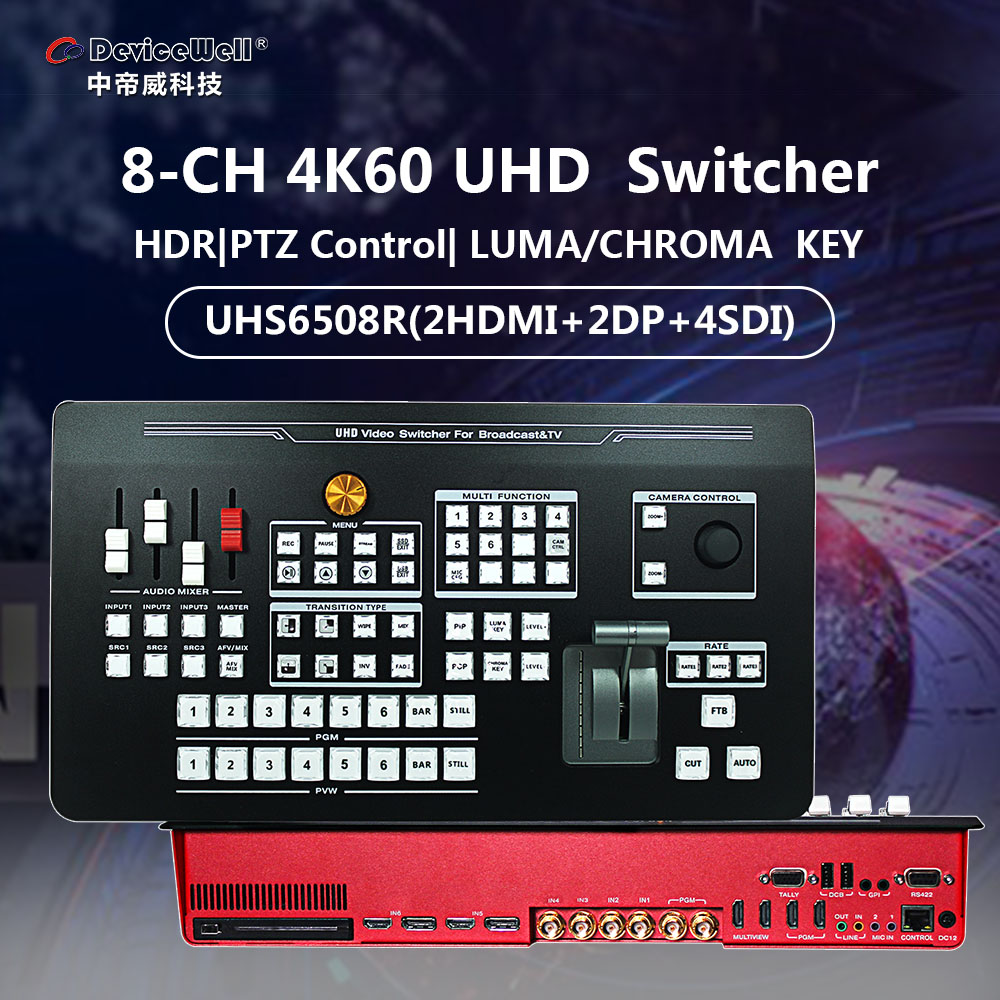

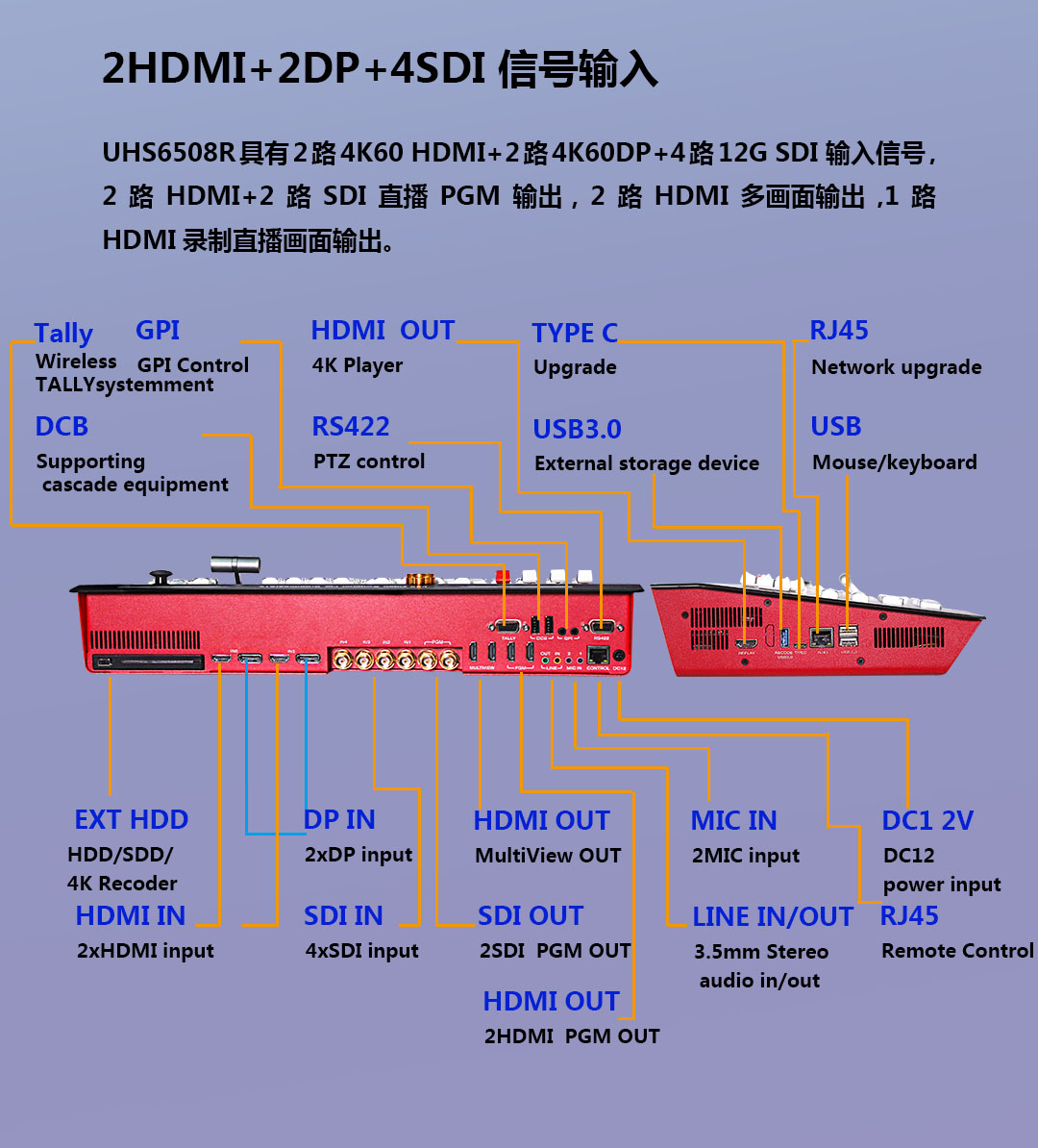

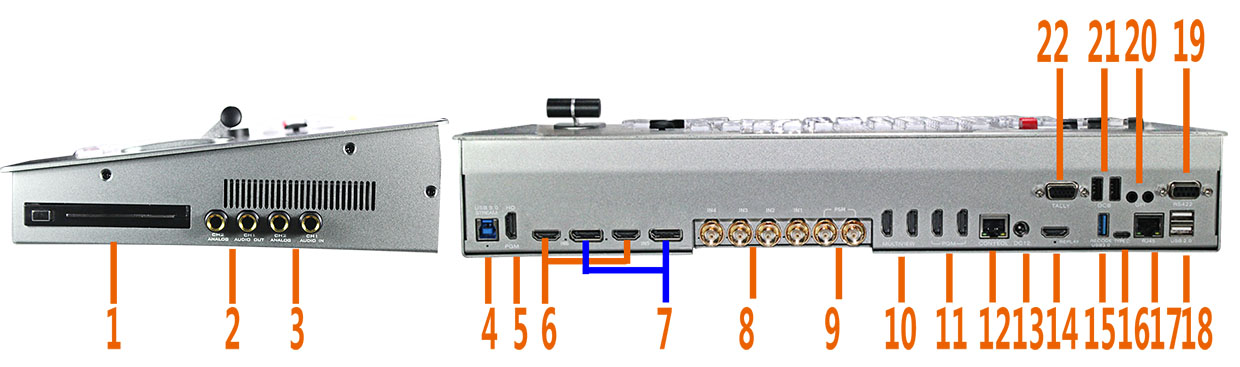

2路4K60 XVI/HDMI+2路4K60DP+4路12G SDI 信号输入

8通道切换台支持2路4K60 XVI/HDMI+2路4K60DP+4路12G SDI 输入信号,2路XVI/HDMI+2路SDI直播PGM输出,2路XVI/HDMI多画面输出,1路XVI/HDMI录制直播画面输出。

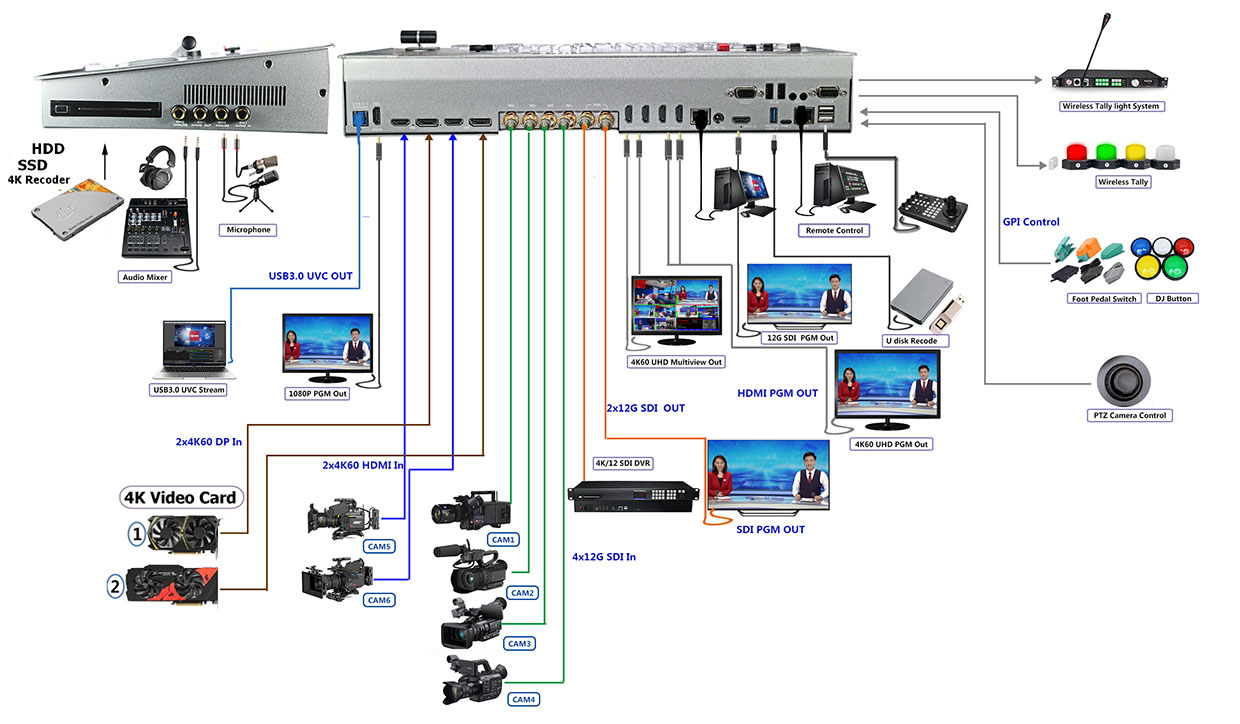

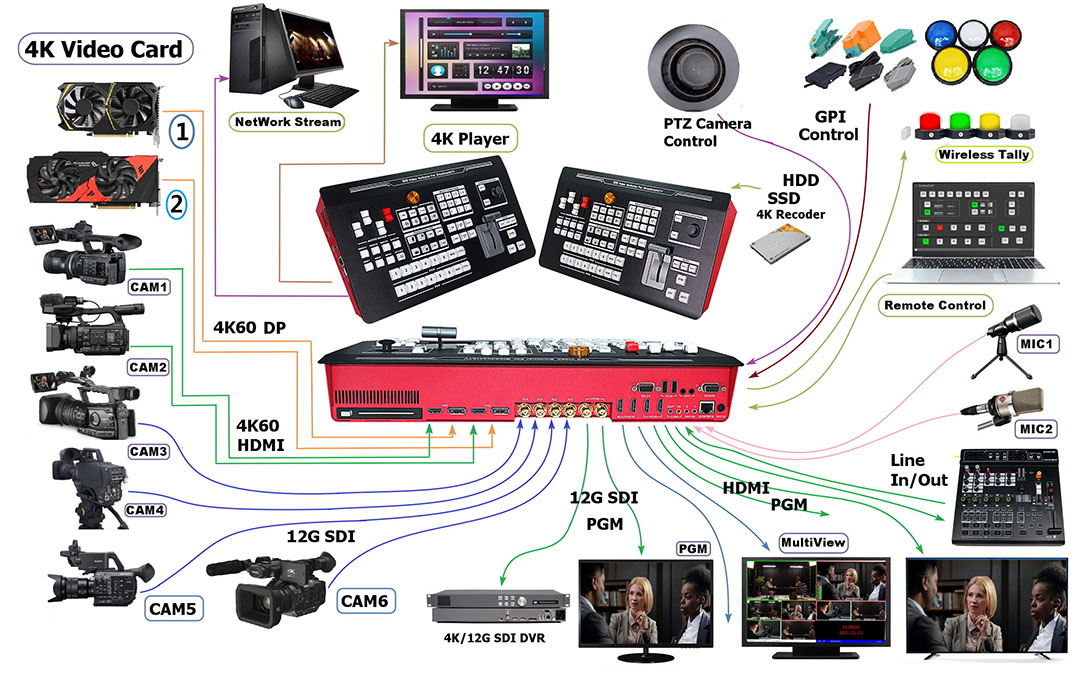

应用连接图

UHS6508R切换台支持2路4K60 XVI/HDMI+2路4K60DP+4路12G SDI 输入信号,2路XVI/HDMI+2路SDI直播PGM输出,2路XVI/HDMI多画面输出,1路XVI/HDMI录制直播画面输出。可同步输出外部预监信号。切换台支持XVI内嵌音频+外部模拟音频,混合处理后,可嵌入到输出的XVI信号中,也可从模拟端口输出。所有输入信号的分辨率自动适应,输出信号分辨率可按需求选择,相当灵活。广泛应用于广播电视、高清数字医疗行业、教育教学、多媒体视频会议、图像传输、大型多媒体高清显示、户外大屏显示、大型舞台展示、体育赛事、军事指挥和演习、应急指挥控制中心、自动化控制中心及多媒体教学等领域。

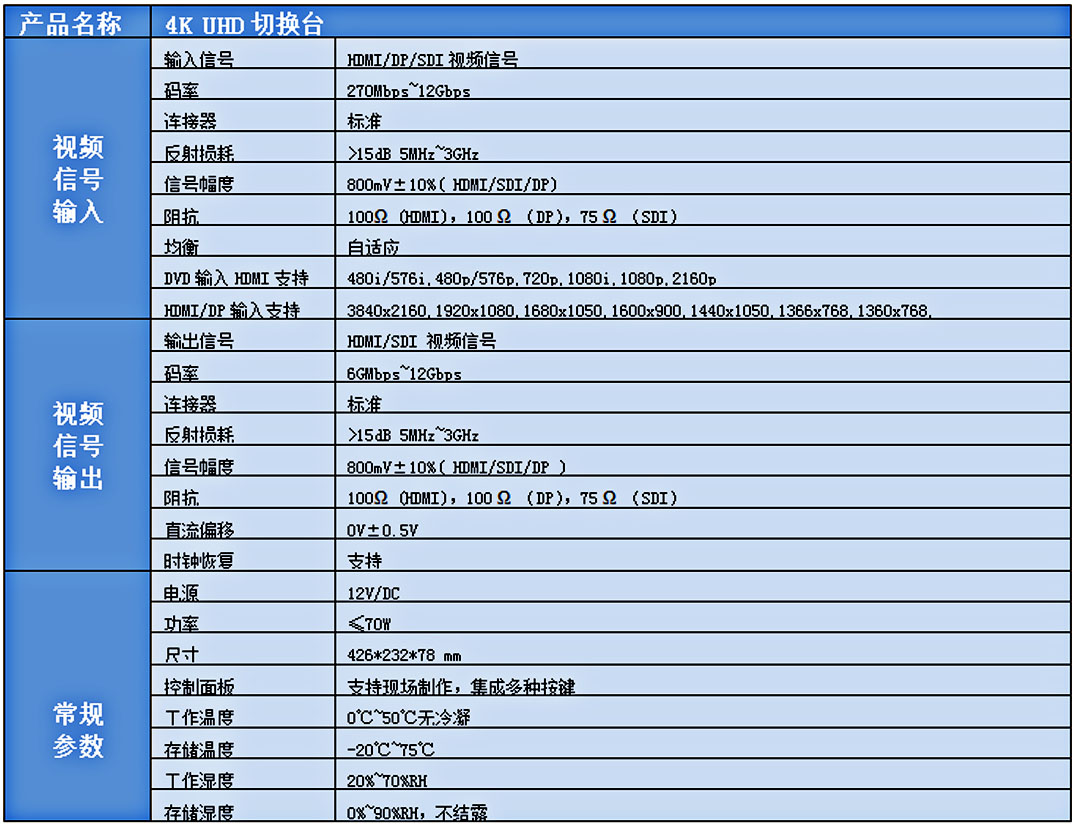

技术参数







UHS6508R相关资料

序号 资料名称 版本 修改日期 说明/备注
1

UHS6508R规格书下载

1.0 2023年7月17日  首次发行
2

UHS6508R宣传图片

1.0 2023年7月17日
3

UHS6系列使用说明书下载

1.0 2023年7月17日
4

UHS系列4K切换台型号及规格对照表

1.0 2023年7月17日
