中帝威大型直播现场控场神器--4K机架式切换台UHS2516R

中帝威4K分体式切换台UHS2516R


 广播电视台专用导播切换台,支持10路12G SDI+2路4K60 HDMI+2路4K60 DP信号。设备集成SDI解码器,HDMI编码器,最高分辨率支持4K60HZ,向下相容3G SDI 等1080P/720P的高清视频信号。内置格式转换器,自适应前端不同视频信号格式输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。 视频信号接口支持10路SDI+2路HDMI+2路DP输入,共14路视频信号输入,3路SDI输出+5路HDMI输出+1路UVC输出,共9路视频信号输出。 音频信号接口支持2路XLR音频输入,2路XLR路音频输出。 支持DCB控制系统及Tally输出。可选配H.26x编码模块,也可记录到内置SSD固态硬盘或外置固态U盘中 。 采用高强度铝合金外壳,自带5寸显示屏。可适用于广播电视台演播室及外景视频特效切换的需求,对于专业级用户,可通过DCB/RJ45接口扩展操控键盘。

查看详情



HDMI SDI DVI 高清切换台

广播电视台专用导播切换台UHS2516R,支持10路12G SDI+2路4K60 HDMI+2路4K60 DP信号。设备集成SDI解码器,HDMI编码器,最高分辨率支持4K60HZ,向下相容3G SDI 等1080P/720P的高清视频信号。内置格式转换器,自适应前端不同视频信号格式输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。 视频信号接口支持10路SDI+2路HDMI+2路DP输入,共14路视频信号输入,3路SDI输出+5路HDMI输出+1路UVC输出,共9路视频信号输出。 音频信号接口支持2路XLR音频输入,2路XLR路音频输出。 支持DCB控制系统及Tally输出。 可选配H.26x编码模块,也可记录到内置SSD固态硬盘或外置固态U盘中 。 采用高强度铝合金外壳,自带5寸显示屏。可适用于广播电视台演播室及外景视频特效切换的需求,对于专业级用户,可通过DCB/RJ45接口扩展操控键盘。




◆ 便携式一体化设计

◆ 全铝合金机身,流线型设计,强度高,重量轻 ◆ 支持液晶菜单控制

◆ 集成控制键盘、T型推杆、音频推子 ◆ 支持液晶菜单设置

◆ 单独的PATTERN KEY,可设置各种异形图案,图像的 位置、大小、数量可调整

◆ 圆形、菱形、扇形、梅花、百叶窗等上百种特效划像

◆ 自带5寸液晶显示屏

◆录制文件格式MP4,支持EDIUS非编软件

◆存储设备接口支持SSD 硬盘和U盘录制

◆USB接口可接鼠标键盘,用于操作内录系统 ◆HDMI接口输出内录系统的操作界面

◆支持10x12G SDI+2x4K60 HDMI+2x4K 60DP输入

◆MULTIVIEW输出:1路HDMI uPGM输出:3路4K60 HDMI +2路12G SDI

◆1路 12G SDI AUX自定义PGM/PVW输出

◆1路1080P HDMI输出

◆2路XLR 输出 ,2路XLR 输入


现场多机位制作 直播录播切换台

中帝威4K机架式切换台结构精简,集导播切换、媒体播放器、多画面分割及特技转场为一体

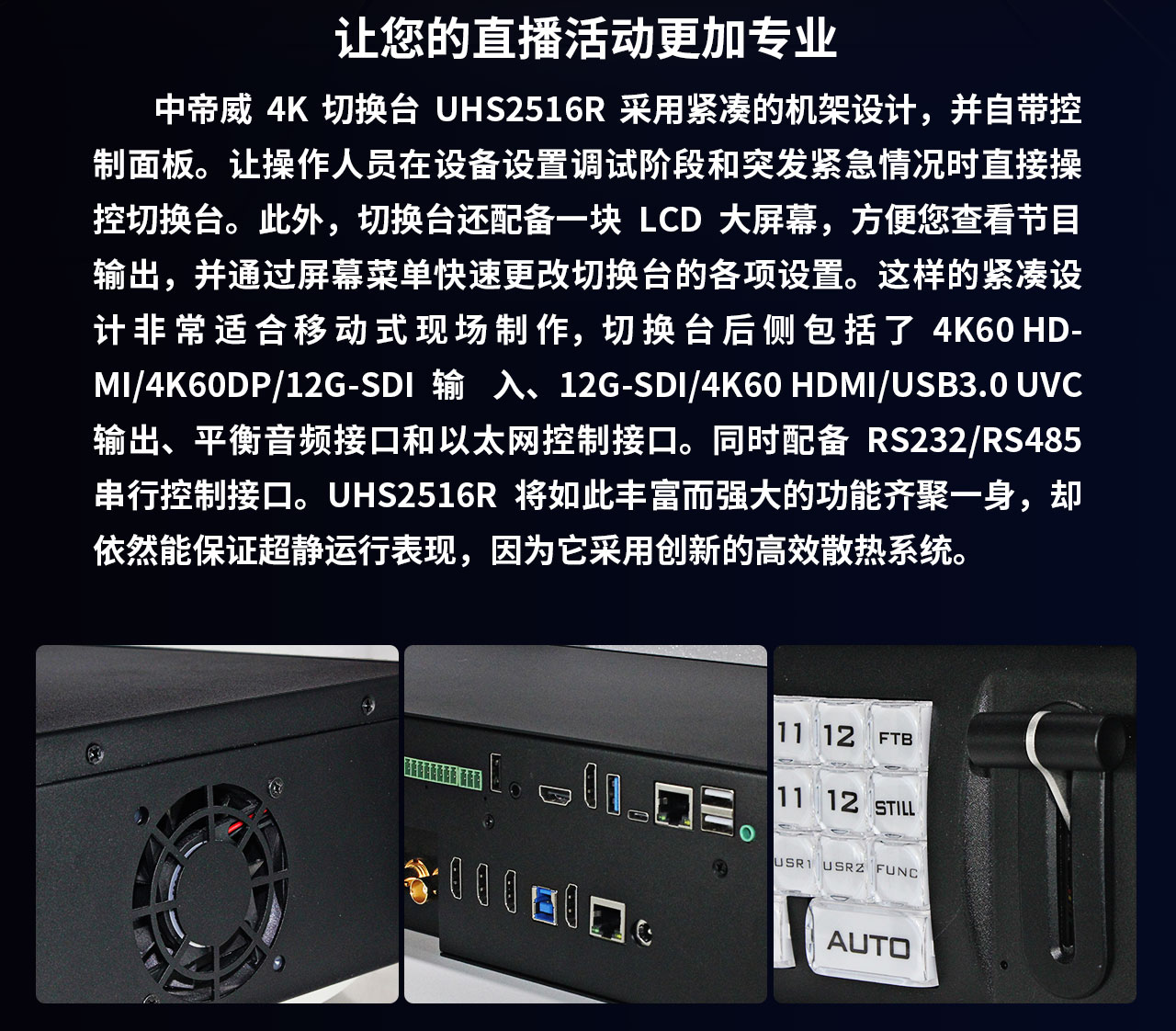

让您的直播活动更加专业

中帝威4K切换台UHS2516R采用紧凑的机架设计,并自带控制面板。让操作人员在设备设置调试阶段和突发紧急情况时直接操控切换台。此外,切换台还配备一块LCD大屏幕,方便您查看节目输出,并通过屏幕菜单快速更改切换台的各项设置。这样的紧凑设计非常适合移动式现场制作,切换台后侧包括了4K60 HDMI/4K60DP/12G-SDI输入、12G-SDI/4K60 HDMI/USB3.0 UVC输出、平衡音频接口和以太网控制接口。同时配备RS232/RS485串行控制接口。UHS2516R将如此丰富而强大的功能齐聚一身,却依然能保证超静运行表现,因为它采用创新的高效散热系统。

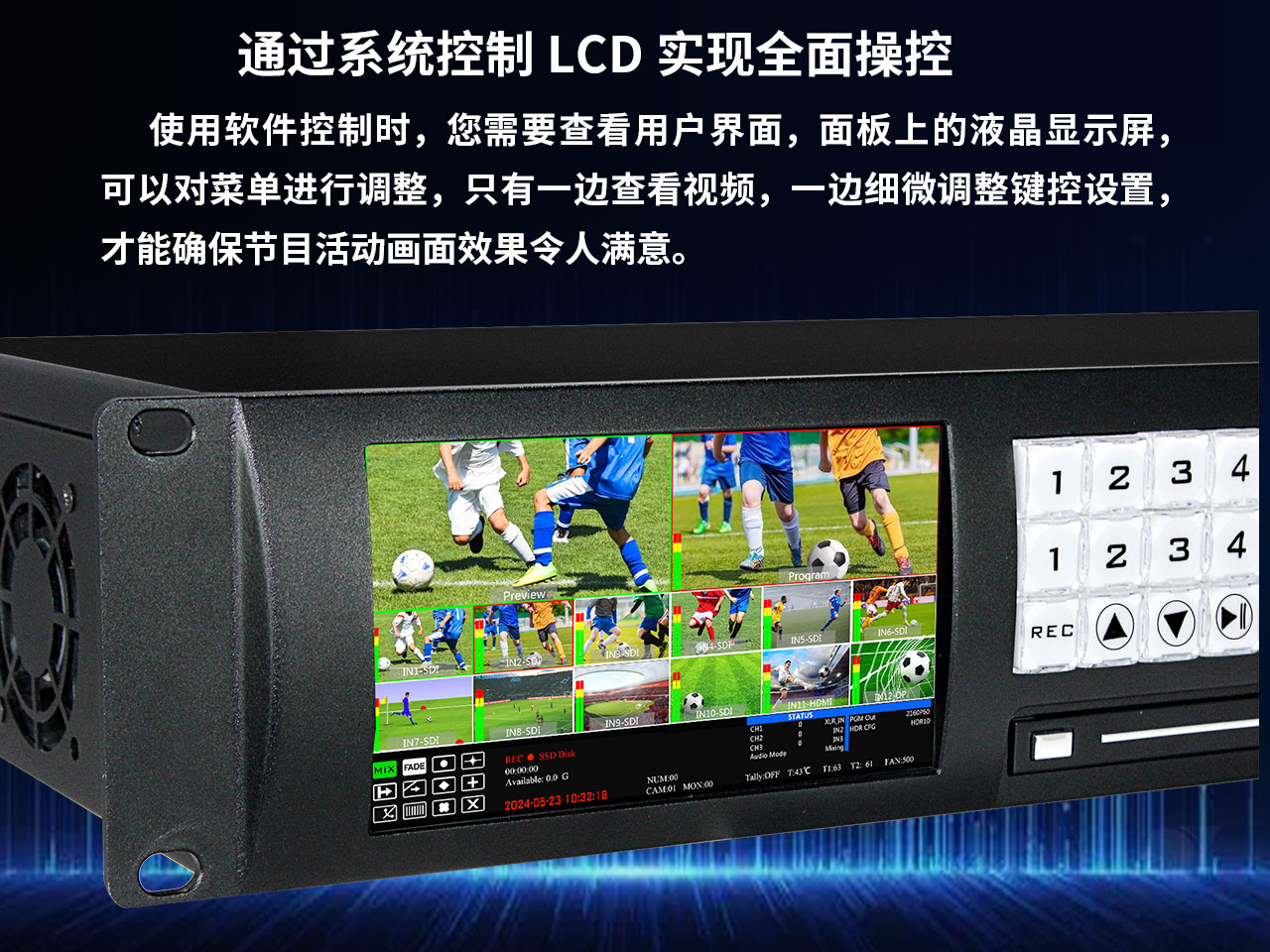

通过系统控制LCD实现全面操控

使用软件控制时,您需要查看用户界面,面板上的液晶显示屏,可以对菜单进行调整,只有一边查看视频,一边细微调整键控设置,才能确保节目活动画面效果令人满意。

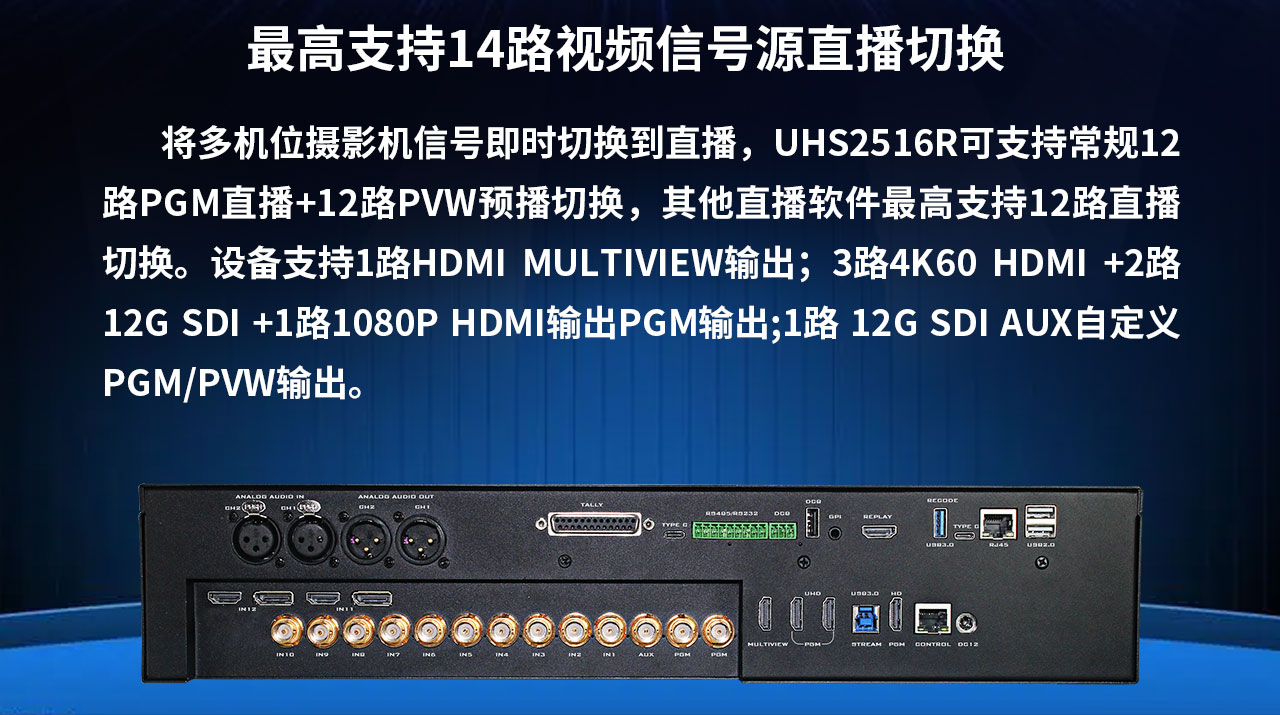

最高支持14路视频信号源直播切换

将多机位摄影机信号即时切换到直播,UHS2516R可支持常规12路PGM直播+12路PVW预播切换,其他直播软件最高支持12路直播切换。设备支持1路HDMI MULTIVIEW输出;3路4K60 HDMI +2路12G SDI +1路1080P HDMI输出PGM输出;1路 12G SDI AUX自定义PGM/PVW输出。

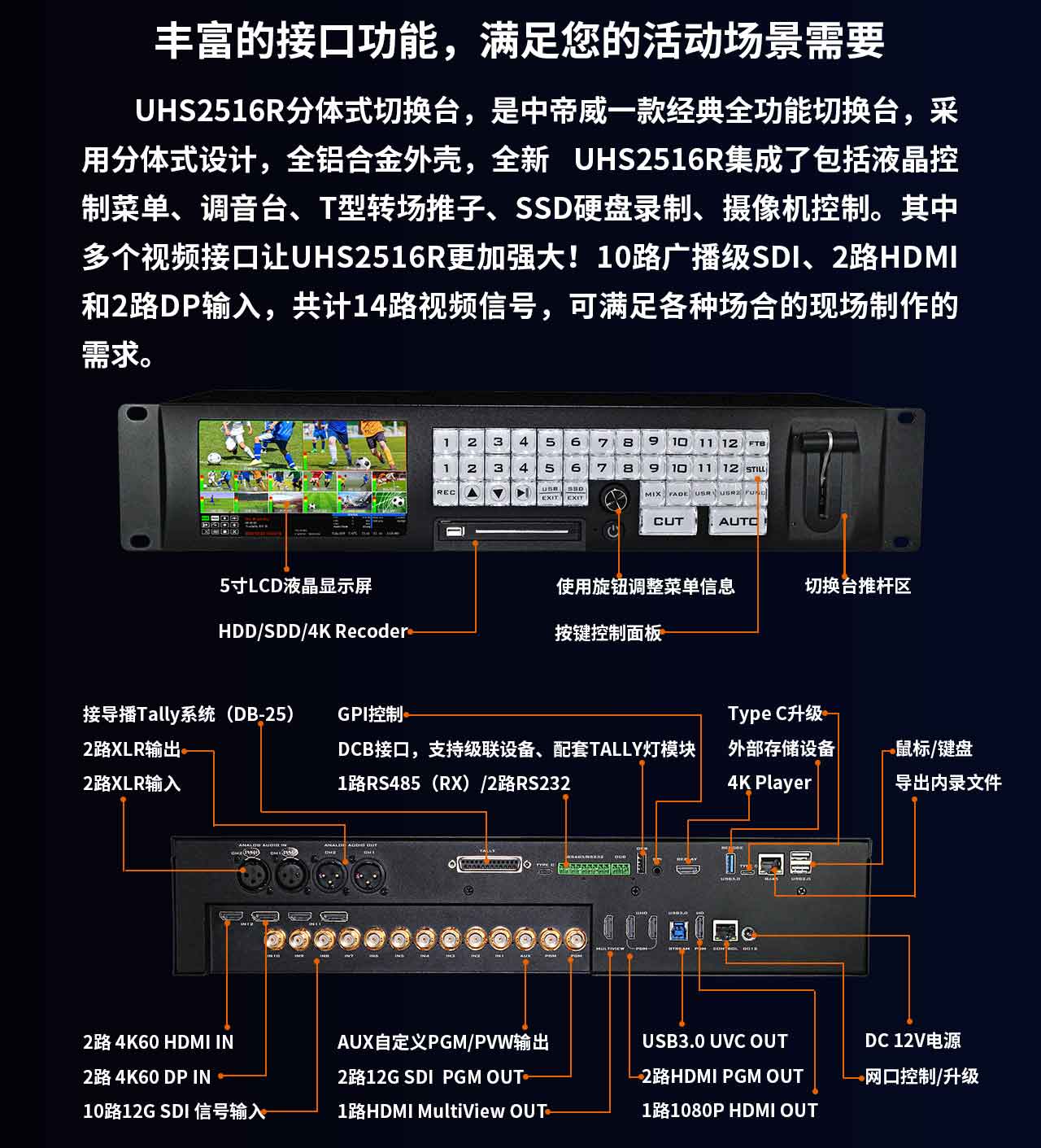

丰富的接口功能,满足您的活动场景需要

UHS2516R分体式切换台,是中帝威一款经典全功能切换台,采用分体式设计,全铝合金外壳,全新 UHS2516R集成了包括液晶控制菜单、调音台、T型转场推子、SSD硬盘录制、摄像机控制。其中多个视频接口让UHS2516R更加强大!10路广播级SDI、2路HDMI和2路DP输入,共计14路视频信号,可满足各种场合的现场制作的需求。

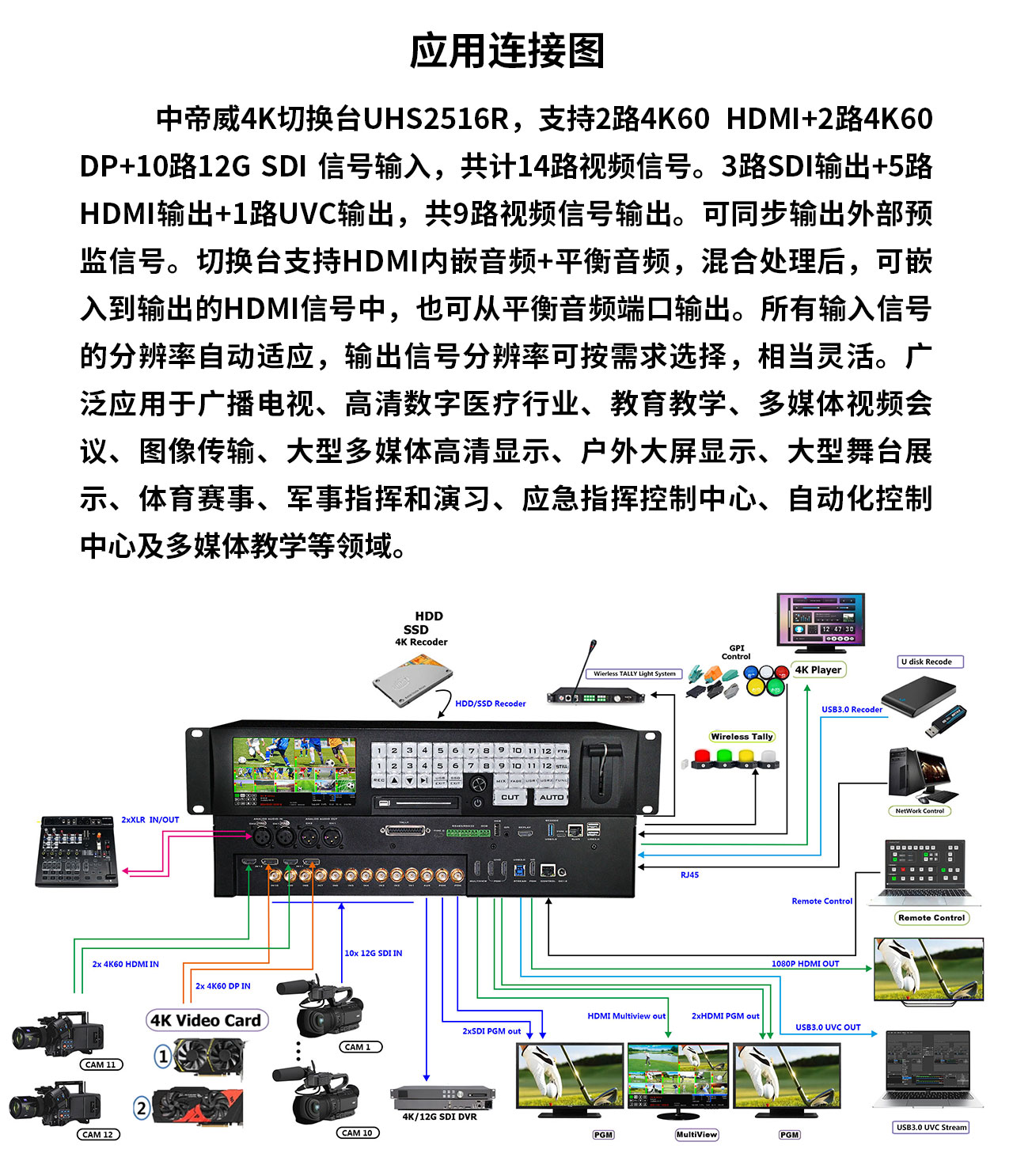

应用连接图

中帝威4K切换台UHS2516R,支持2路4K60 HDMI+2路4K60 DP+10路12G SDI 信号输入,共计14路视频信号。3路SDI输出+5路HDMI输出+1路UVC输出,共9路视频信号输出。可同步输出外部预监信号。切换台支持HDMI内嵌音频+平衡音频,混合处理后,可嵌入到输出的HDMI信号中,也可从平衡音频端口输出。所有输入信号的分辨率自动适应,输出信号分辨率可按需求选择,相当灵活。广泛应用于广播电视、高清数字医疗行业、教育教学、多媒体视频会议、图像传输、大型多媒体高清显示、户外大屏显示、大型舞台展示、体育赛事、军事指挥和演习、应急指挥控制中心、自动化控制中心及多媒体教学等领域。



技术参数

产品名称

4K超高清切换台

产品型号 UHS2516R

视频

信号

输入

输入信号

10路12G SDI+2路4K60 HDMI+2路4K60DP输入

SDI 速率

1.5G、3G、6G、12G

连接器

标准

信号幅度

800mV±10%(SDI/HDMI/DP)

阻抗

75 Ω(SDI) 100 Ω(HDMI) 100 Ω(DP)

均衡

自适应

SDI输入

10x 10bit 720p、1080i、1080p、2160p

SDI规范

SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A级、SMPTE 2081‑1、SMPTE 2081‑10、SMPTE 2082‑1和SMPTE 2082‑10、SMPTE 2082‑12

HD视频格式

720p50、720p59.94、720p60

1080i50、1080i59.94、1080i60

1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60

Ultra HD视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60

视频

信号

输出

视频输出

PGM output:2x12G-SDI+3x4K60-HDMI + 1x1080P HDMI

Multi-screen output: 1xHDMI

多画面输出

1x HDMI

画面显示

12x UHD DISPLAY

SDI视频输出

3 x 10bit 1080p、2160p

UHD视频输出

3840x2160、1920x1080

时钟恢复

支持

控制

参数

远程控制

GPI

连接端口

3.5mm接口

网络控制

UDP

连接端口

RJ45,100M

常规

参数



电源

12V/DC

功率

<80W

外观尺寸

480*200*85mm

主机重量

3.8Kg

音频输入

2路XLR音频输入

音频输出

2路XLR音频输出

抠像/推流

YES

SSD硬盘录制

YES

画中画/画外画

YES

特效

T-BAR/AUTO /CUT/ FTB/STILL

转场

MIX /FADE

摄像机控制

MIX:12-WAY CAMERA CONTROL

画面显示

12x UHD DISPLAY

控制面板

支持现场制作,集成多种按键

工作温度

0℃~50℃无冷凝

存储温度

-20℃~75℃

工作湿度

20%~70%RH

存储湿度

0%~90%RH,不结露





















UHS2516R相关资料

序号 资料名称 版本 修改日期 说明/备注
1

UHS2516R规格书下载

1.0 2024年10月29日
2

UHS2516R宣传图片

1.0 2024年10月29日
3

其它

1.0

2024年10月29日
