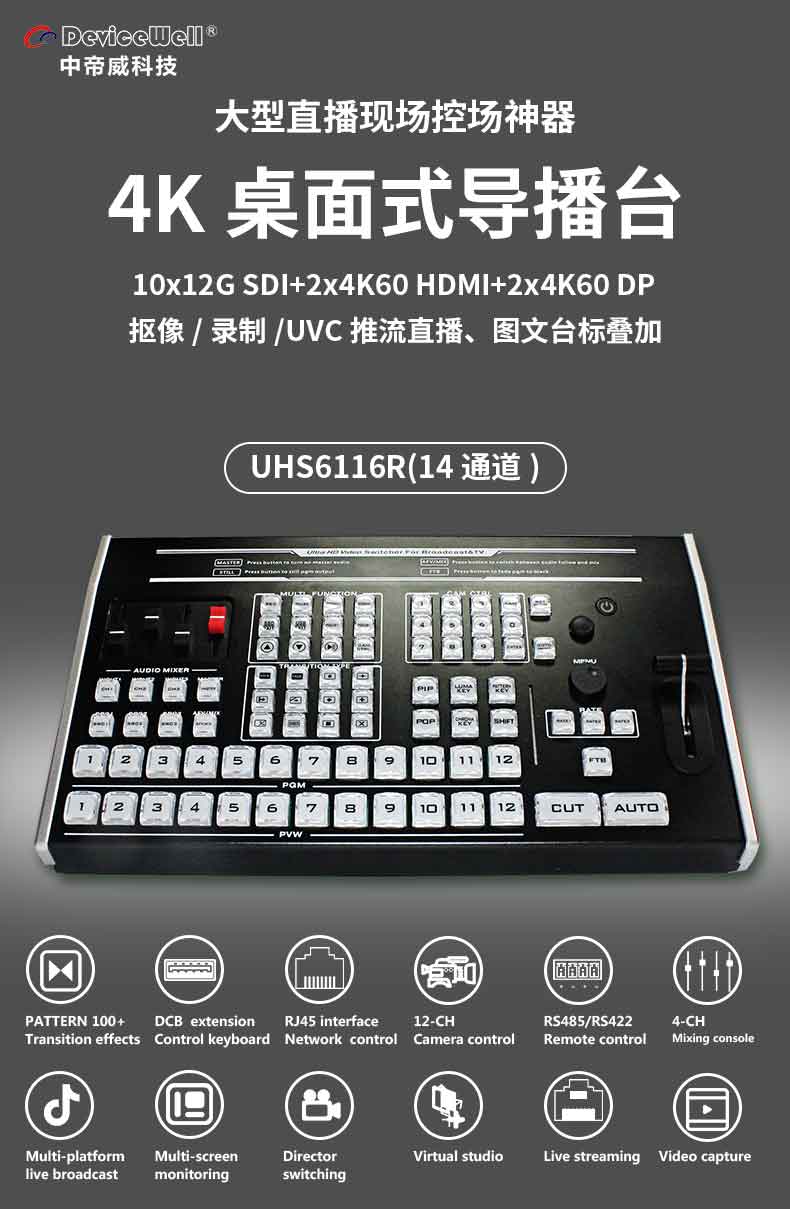

4K桌面式导播台UHS6116R


 广播电视台专用导播切换台,支持10路12G SDI+2路4K60 HDMI+2路4K60 DP信号。设备集成SDI解码器,HDMI编码器,最高分辨率支持4K60HZ,向下相容3G SDI 等1080P/720P的高清视频信号。内置格式转换器,自适应前端不同视频信号格式输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。 视频信号接口支持10路SDI+2路HDMI+2路DP输入,共14路视频信号输入,3路SDI输出+5路HDMI输出+1路UVC输出,共9路视频信号输出。 音频信号接口支持2路XLR音频输入,2路XLR路音频输出。 支持DCB控制系统及Tally输出。 可以记录到外置SSD或U盘中。 采用高强度铝合金外壳,可适用于广播电视台演播室及外景视频特效切换的需求,对于专业级用户,可通过DCB接口扩展操控键盘。

查看详情



HDMI SDI DVI 高清切换台

广播电视台专用导播切换台UHS6116R,支持10路12G SDI+2路4K60 HDMI+2路4K60 DP信号。设备集成SDI解码器,HDMI编码器,最高分辨率支持4K60HZ,向下相容3G SDI 等1080P/720P的高清视频信号。内置格式转换器,自适应前端不同视频信号格式输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。

视频信号接口支持10路SDI+2路HDMI+2路DP输入,共14路视频信号输入,3路SDI输出+5路HDMI输出+1路UVC输出,共9路视频信号输出。

音频信号接口支持2路XLR音频输入,2路XLR路音频输出。

支持DCB控制系统及Tally输出。可以记录到外置SSD硬盘或U盘中。

采用高强度铝合金外壳,携带方便。可适用于广播电视台演播室及外景视频特效切换的需求,对于专业级用户,可通过DCB接口扩展操控键盘。






◆ 单独的PATTERN KEY,可设置各种异形图案,图像的 位置、大小、数量可调整

◆ 圆形、菱形、扇形、梅花、百叶窗等上百种特效划像

◆录制文件格式MP4,支持EDIUS非编软件

◆存储设备接口支持SSD 硬盘和U盘录制

◆USB接口可接鼠标键盘,用于操作内录系统 ◆HDMI接口输出内录系统的操作界面

◆支持10x12G SDI+2x4K60 HDMI+2x4K60 DP输入

◆MULTIVIEW输出:1路HDMI +自带LCD

◆PGM输出:2路4K60 HDMI +1路12G SDI+2路12G SDI

◆1路1080P HDMI输出

◆支持1路SDI输出自定义PGM/PVW

◆2路XLR 输出,2路XLR 输入

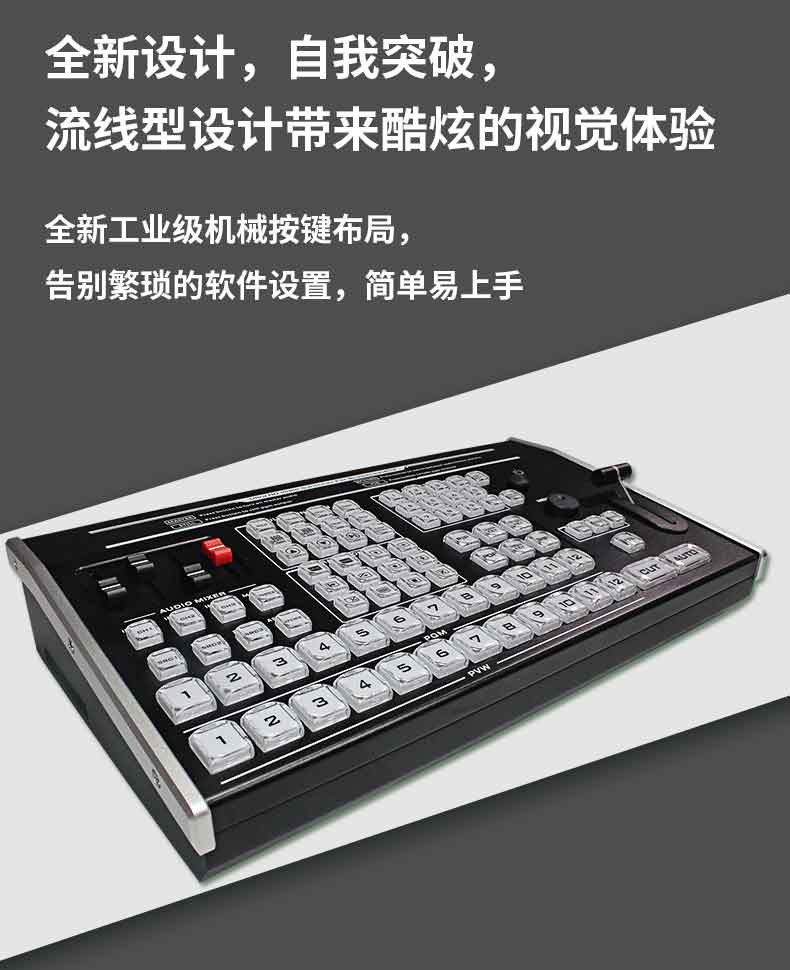

全新设计,自我突破, 流线型设计带来酷炫的视觉体验

全新工业级机械按键布局, 告别繁琐的软件设置,简单易上手

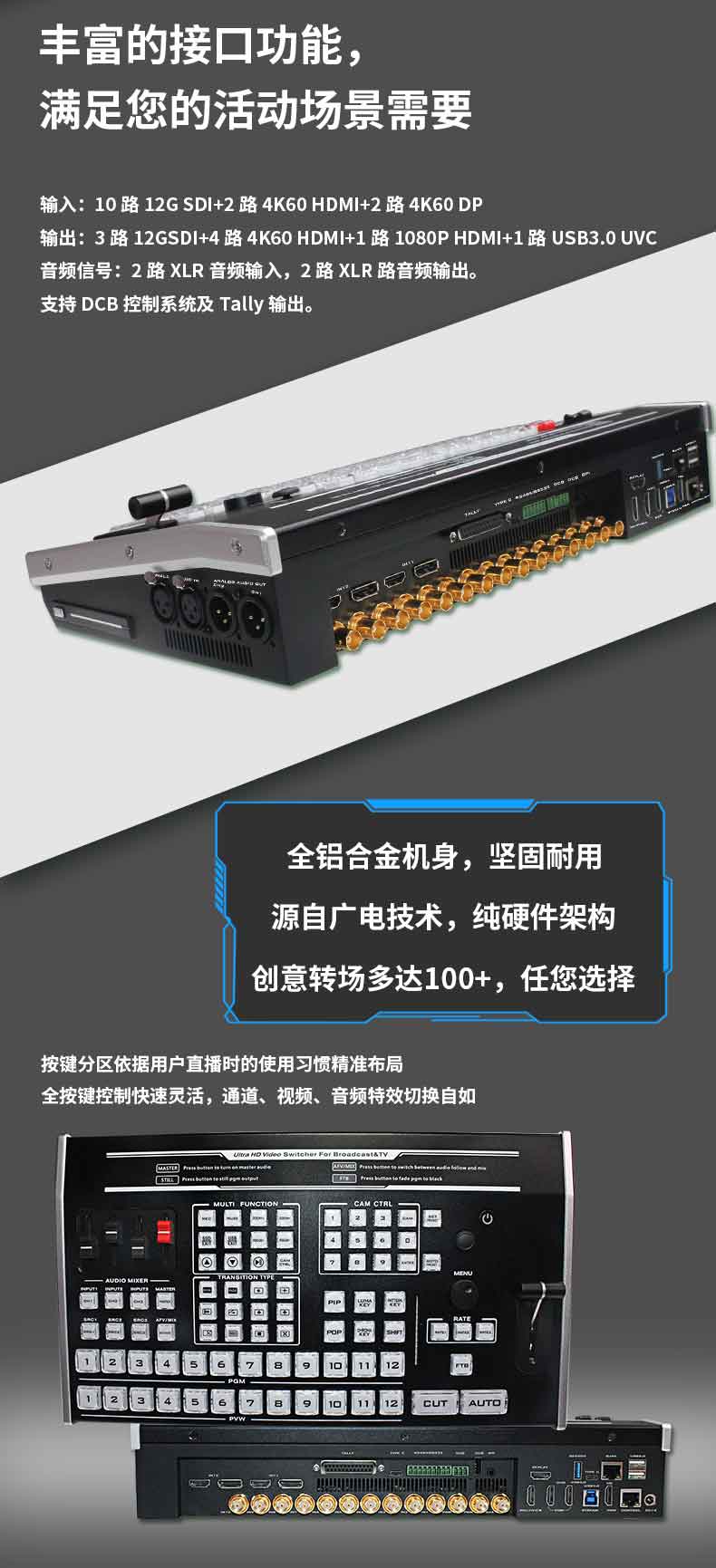

丰富的接口功能, 满足您的活动场景需要

输入:10路12G SDI+2路4K60 HDMI+2路4K60 DP

输出:3路12GSDI+4路4K60 HDMI+1路1080P HDMI+1路USB3.0 UVC

音频信号:2路XLR音频输入,2路XLR路音频输出

支持DCB控制系统及Tally输出

现场多机位制作 直播录播导播台

 结构精简,集导播切换、媒体播放器、多画面分割及特技转场为一体

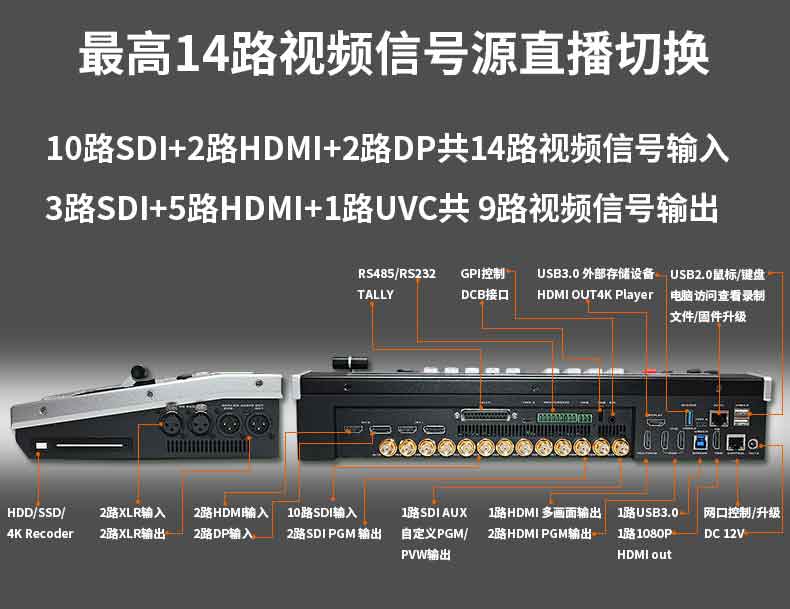

最高14路视频信号源直播切换

10路SDI+2路HDMI+2路DP共14路视频信号输入 3路SDI+5路HDMI+1路UVC共 9路视频信号输出

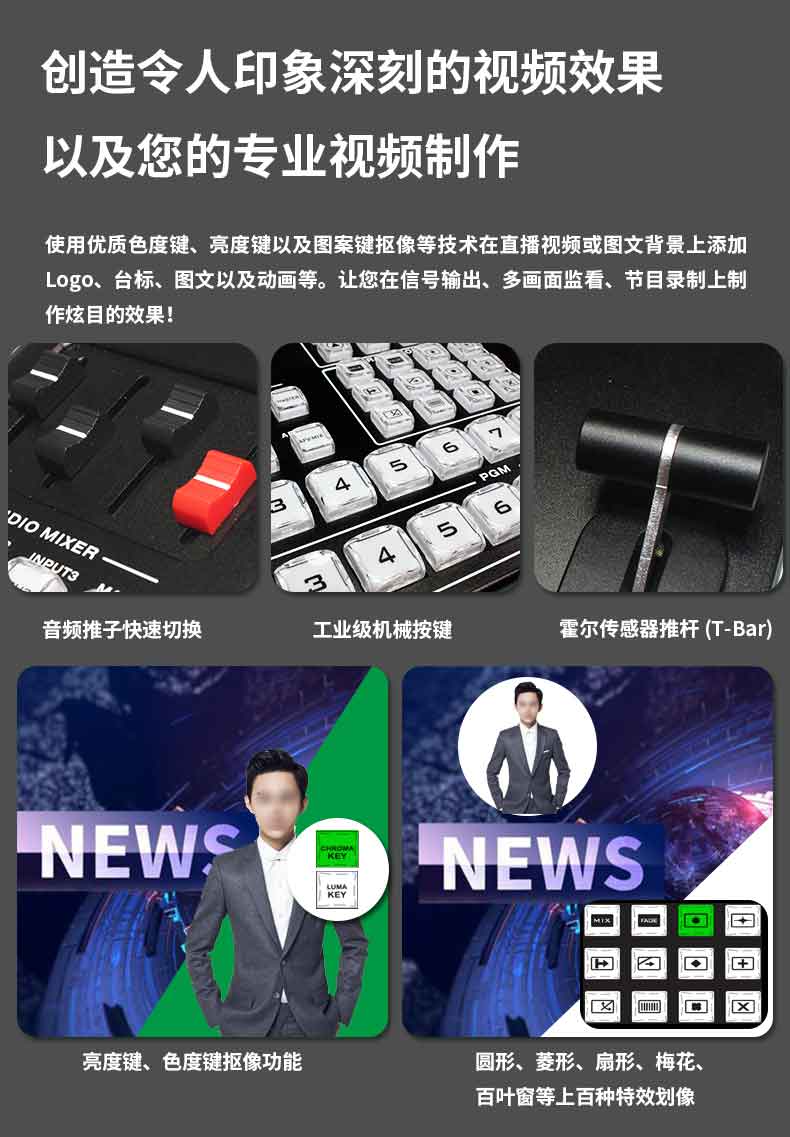

创造令人印象深刻的视频效果 以及您的专业视频制作

使用优质色度键、亮度键以及图案键抠像等技术在直播视频或图文背景上添加Logo、台标、图文以及动画等。让您在信号输出、多画面监看、节目录制上制作炫目的效果!

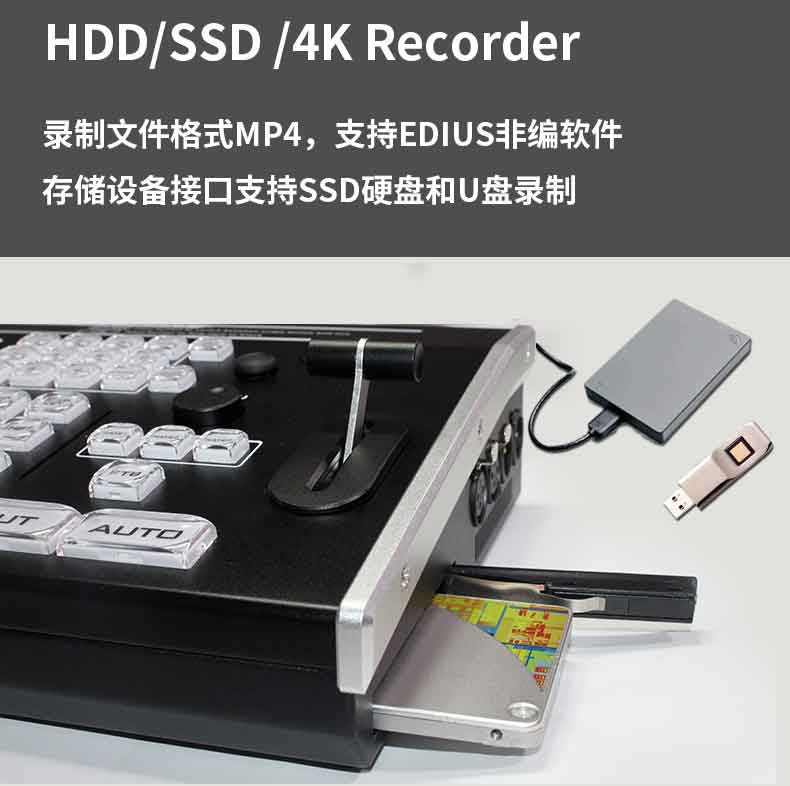

HDD/SSD /4K Recorder

录制文件格式MP4,支持EDIUS非编软件 存储设备接口支持SSD硬盘和U盘录制

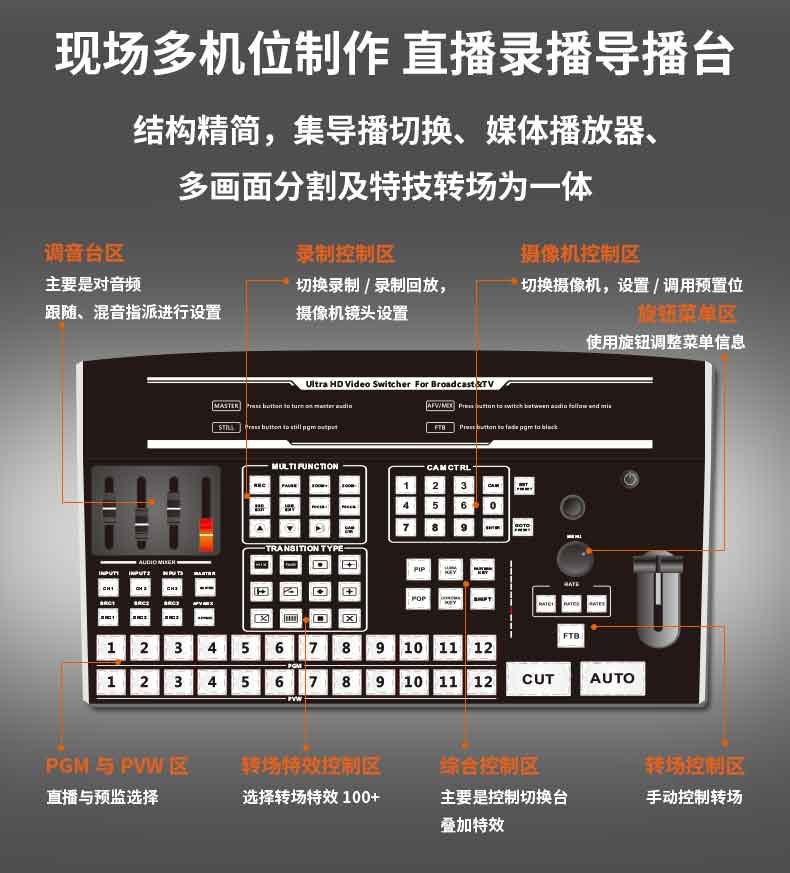

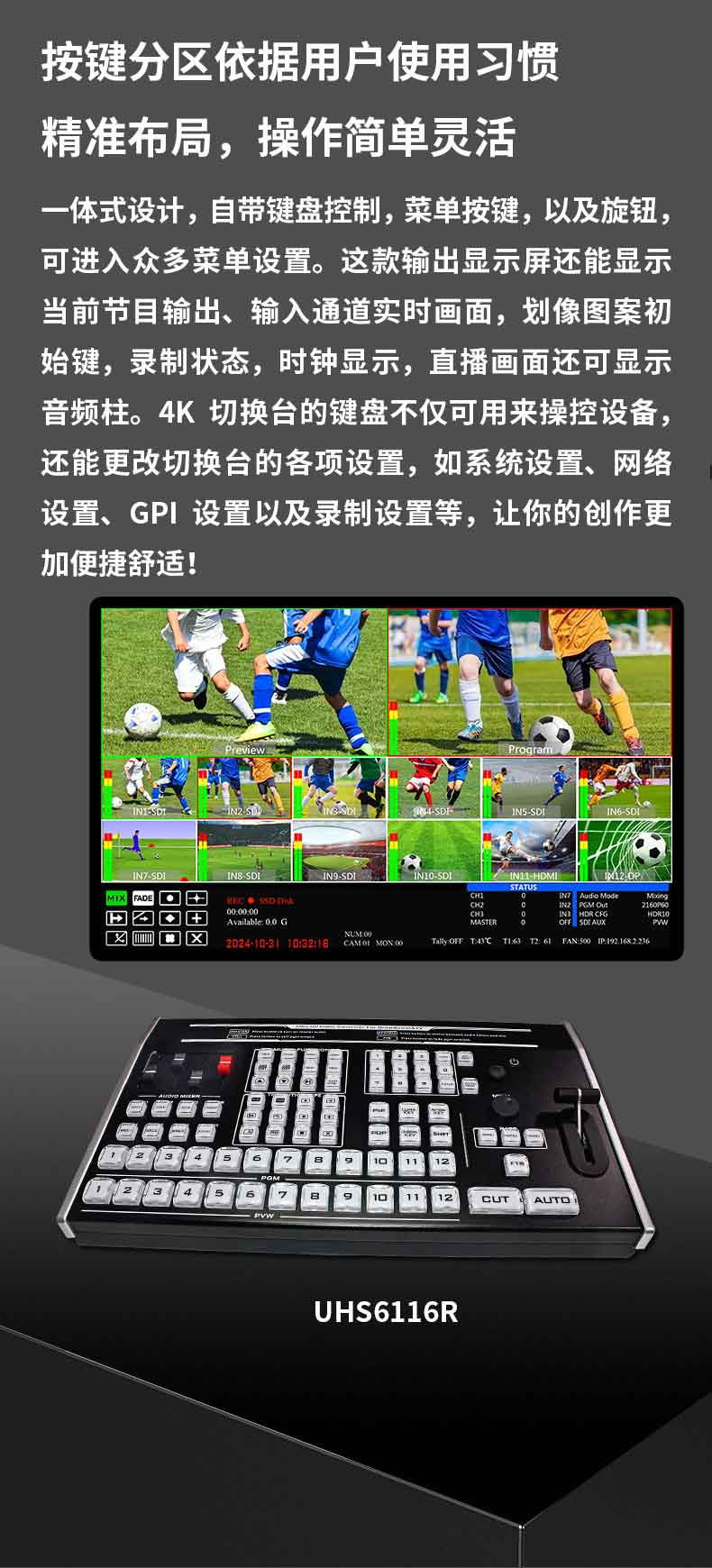

按键分区依据用户使用习惯 精准布局,操作简单灵活

 中帝威4K切换台一体式设计,自带键盘控制,菜单按键,以及旋钮,可进入众多菜单设置。这款输出显示屏还能显示当前节目输出、输入通道实时画面,划像图案初始键,录制状态,时钟显示,直播画面还可显示音频柱。4K切换台的键盘不仅可用来操控设备,还能更改切换台的各项设置,如系统设置、网络设置、GPI设置以及录制设置等,让你的创作更加便捷舒适!

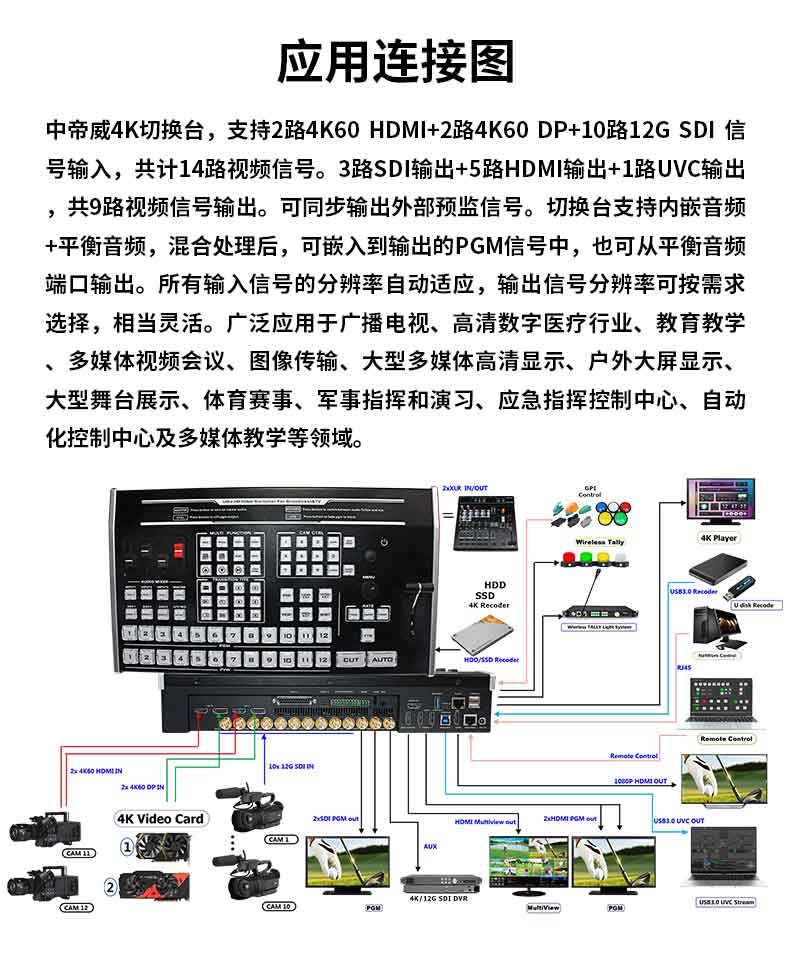

应用连接图

中帝威4K切换台,支持2路4K60 HDMI+2路4K60 DP+10路12G SDI 信号输入,共计14路视频信号。3路SDI输出+5路HDMI输出+1路UVC输出,共9路视频信号输出。可同步输出外部预监信号。切换台支持内嵌音频+平衡音频,混合处理后,可嵌入到输出的PGM信号中,也可从平衡音频端口输出。所有输入信号的分辨率自动适应,输出信号分辨率可按需求选择,相当灵活。广泛应用于广播电视、高清数字医疗行业、教育教学、多媒体视频会议、图像传输、大型多媒体高清显示、户外大屏显示、大型舞台展示、体育赛事、军事指挥和演习、应急指挥控制中心、自动化控制中心及多媒体教学等领域。



技术参数

产品名称

4K UHD切换台

产品型号 UHS6116R

视频

信号

输入

输入信号

HDMI/DP/SDI视频信号

码率

1.5Gbps~12Gbps

连接器

标准

信号幅度

800mV±10%( HDMI/SDI/DP)

阻抗

100Ω (HDMI),100 Ω (DP),75 Ω (SDI)

均衡

自适应

DVD输入HDMI支持

720p,1080i,1080p,2160p

HDMI/DP输入支持

3840x2160,1920x1080,1680x1050,1600x900,1440x1050,1366x768,1360x768,

1280x1024,1280x960,1280x800,1280x768,1280x720,1280x600,1152x864,1024x768,800x600

视频

信号

输出

输出信号

HDMI/SDI 视频信号

码率

6GMbps~12Gbps

连接器

标准

信号幅度

800mV±10%( HDMI/SDI/DP )

阻抗

100Ω (HDMI),100 Ω (DP),75 Ω (SDI)

时钟恢复

支持







常规

参数



电源

12V/DC

功率

≤70W

尺寸

390*227*70 mm

控制面板

支持现场制作,集成多种按键

工作温度

0℃~50℃无冷凝

存储温度

-20℃~75℃

工作湿度

20%~70%RH

存储湿度

0%~90%RH,不结露























4K超高清14通道切换台UHS6116R相关资料

序号 资料名称 版本 修改日期 说明/备注
1

中帝威导播台UHS6116R规格书下载

1.0 2024年11月1日
2

宣传图片

1.0 2024年11月1日
3

UHS6116R控制软件

1.0

2024年12月5日


4 其它 1.0 2024年11月1日
