·支持220V双电源供电系统

                                                   ·支持液晶显示系统信息设置

                                                   ·支持10路SDI输入，10路SDI输出（一对一、一对多和多对多输出方式）

                                                   ·SDI输出支持无缝切换；可从10路任切1路输出；（必须统一输入分辨率）

                                                   ·采用高性能图像处理技术，使图像信号长距离传输不失真。输出分辨率最高支持3840X2160 60Hz，画质清晰更有质感

                                                   ·支持“十切一”操作，当接入10路SDI信号时，可以通过按键面板在10路信号中任意指派一路信号输出

                                                   ·支持各种专业摄像机、PC端等多种设备输入，即插即用，操作灵活

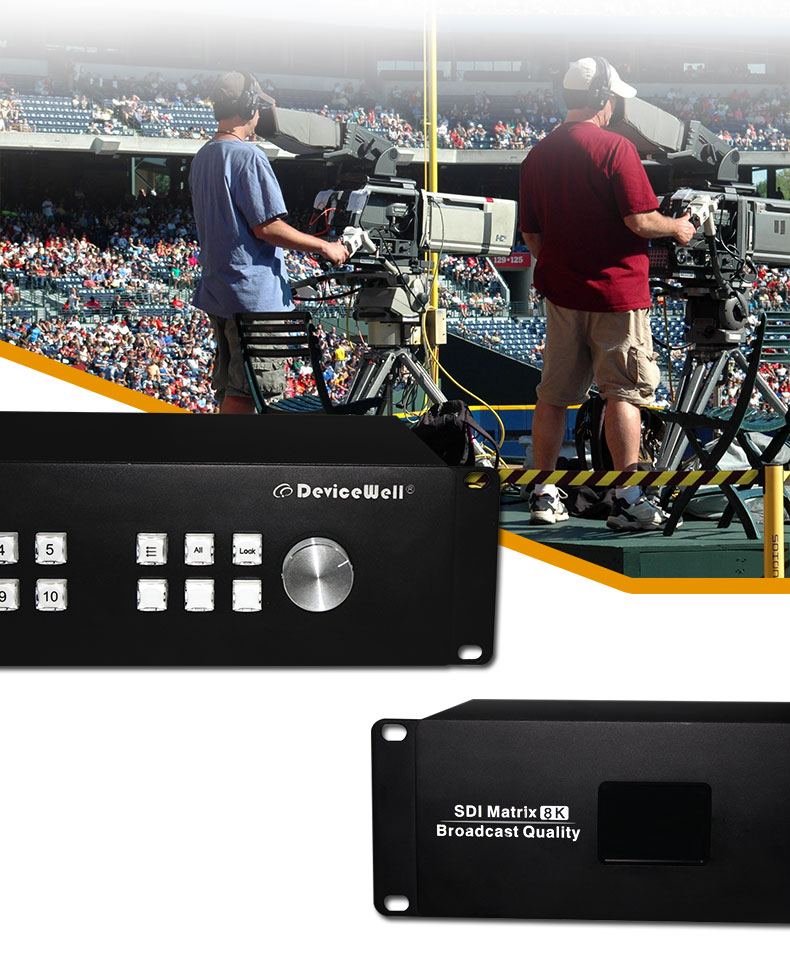

                                                   ·前面板有按键、旋钮、液晶面板，方便客户操作以及显示实时状态

                                                   ·支持一键上锁操作

                                                   ·支持RS232/RJ45接口控制，网口可开放API协议用于客户自己对接其它控制面板

                                                   ·特殊功能可定制



即插即用 操作灵活

支持各种专业摄像机、PC端等多种设备输入，即插即用，操作灵活

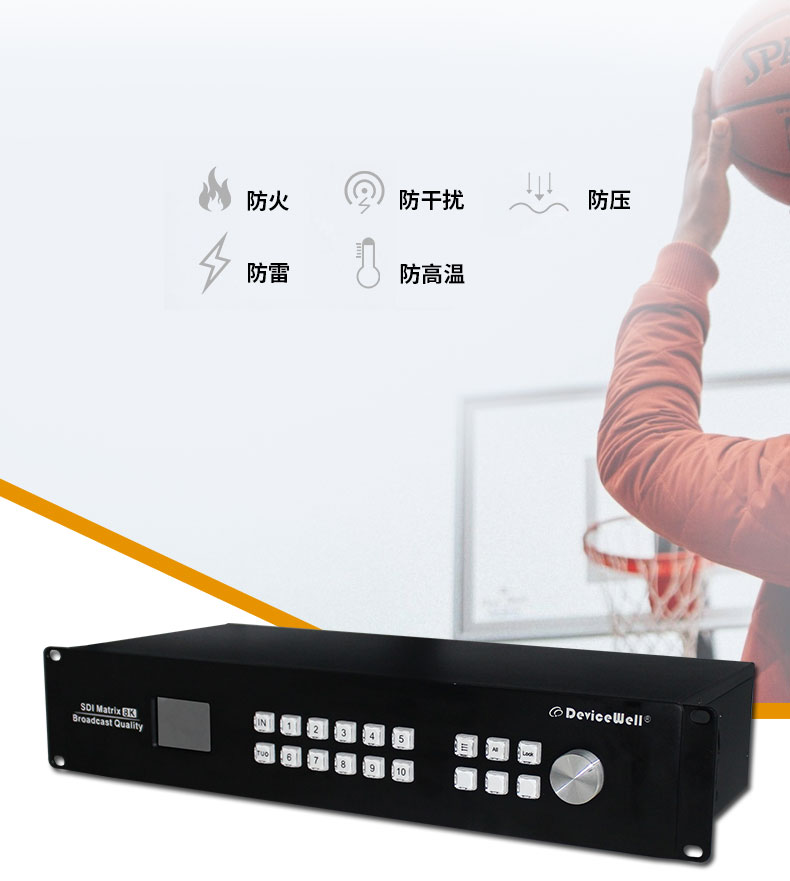

工业级设计  性能稳定

外壳新型铝合金材料制成，新型铝合金具备高强度特性提升了

整机的抗摔、抗压、抗震能力，有效保护了设备内部的元器件

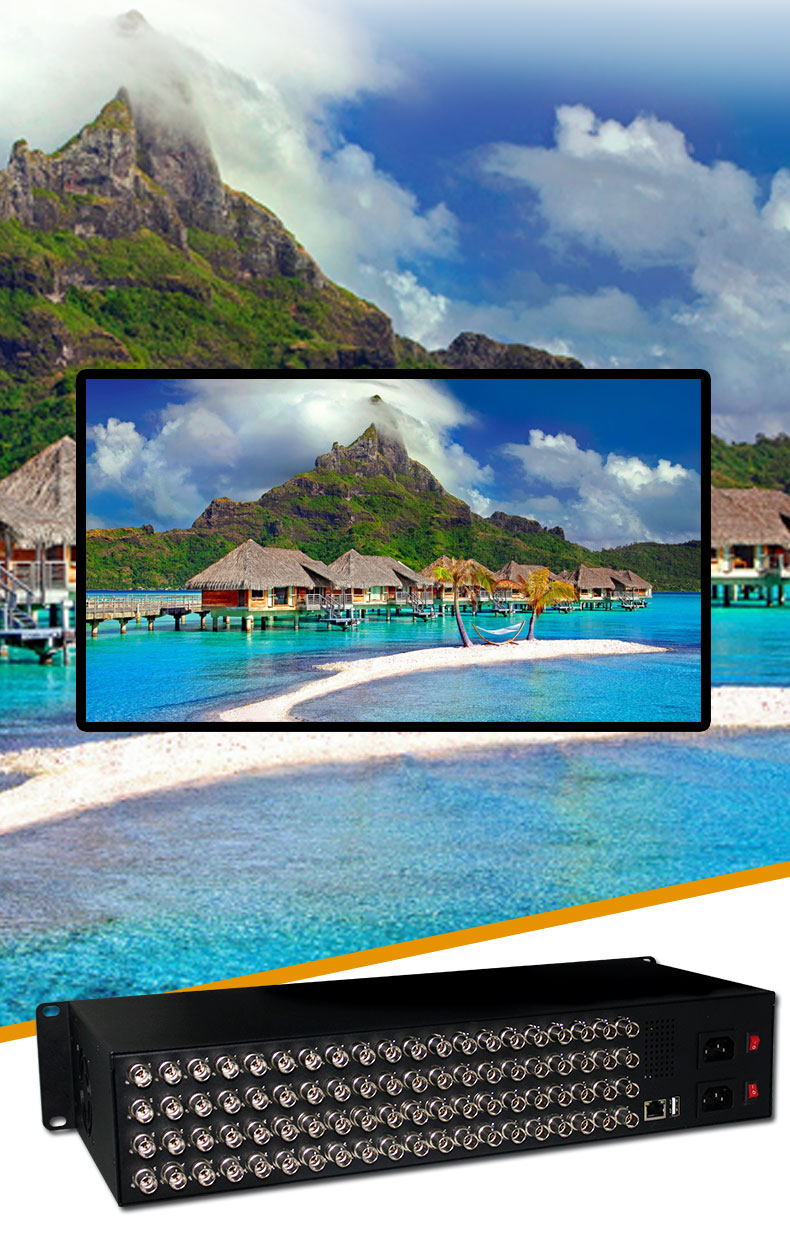

高性能图像处理技术

采用高性能图像处理技术，使图像信号长距离传输不失真;每

路输出分辨率最高支持3840X2160 60Hz，画质清晰更有质感

双电源供电系统

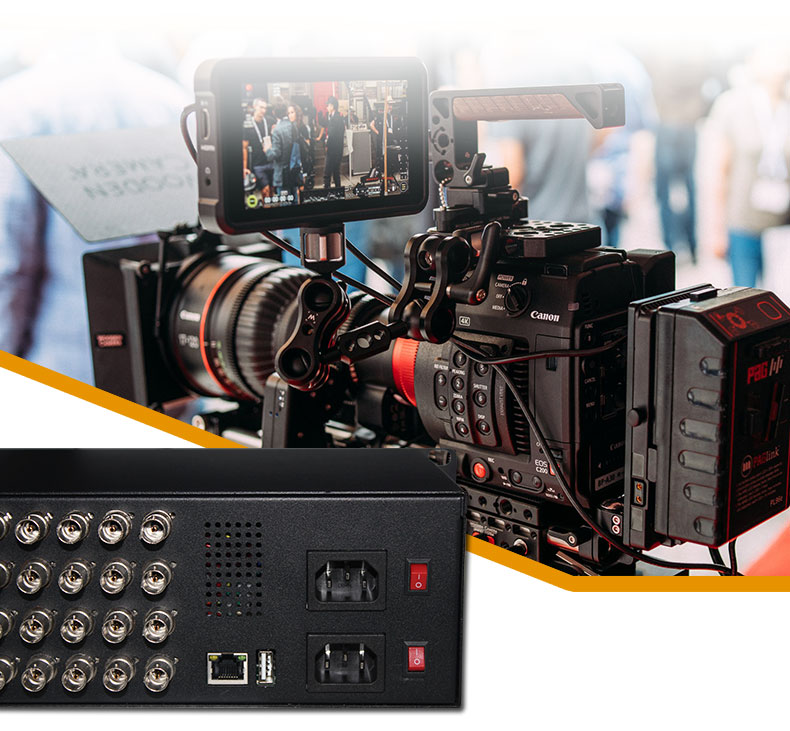

丰富接口，支持网络、RS422串口/USB多重控制 内置ReClock/ReTime模块，最高75M均衡能力

支持一键上锁操作

前面板有按键、旋钮、液晶面板，方便客户操作以及显示实时状态

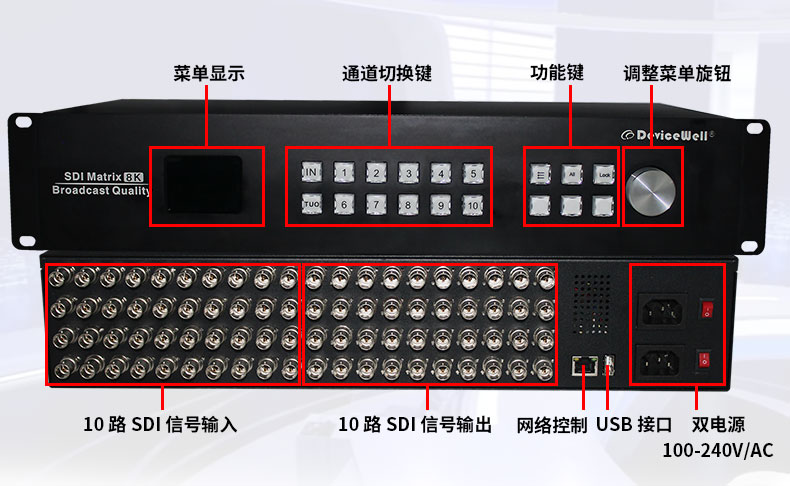

接口说明示意图

支持“十切一”操作，当接入10路SDI信号时

可以通过按键面板在10路信号中任意指派一路信号输出

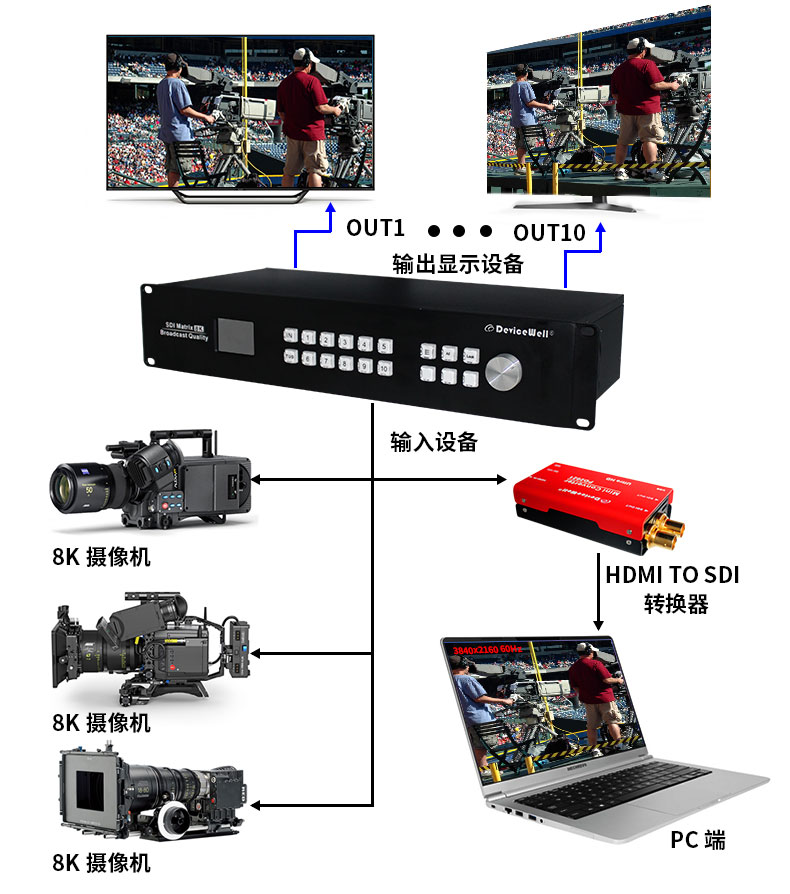

功能应用示意图

设备采用高性能数字处理芯片，可将多个SDI

信号源切换至多台SDI兼容的显示器或大屏幕上面

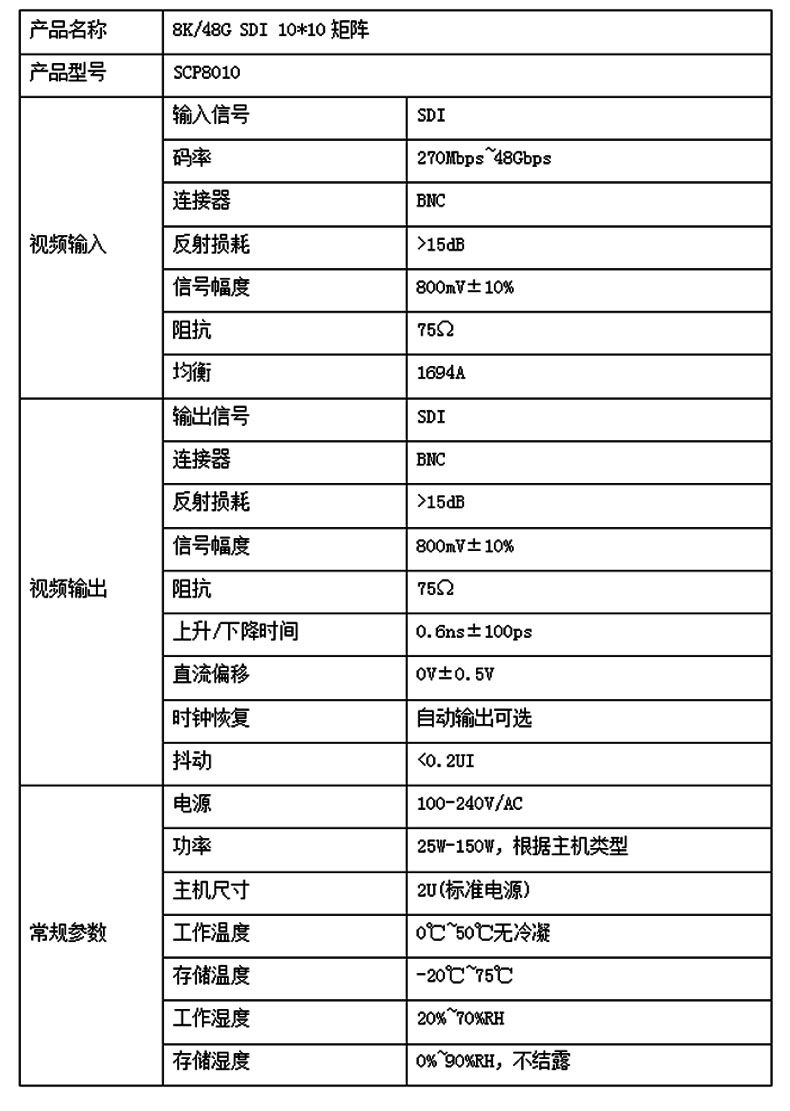

技术参数说明

SDI输出支持无缝切换；可从10路任切1路输出

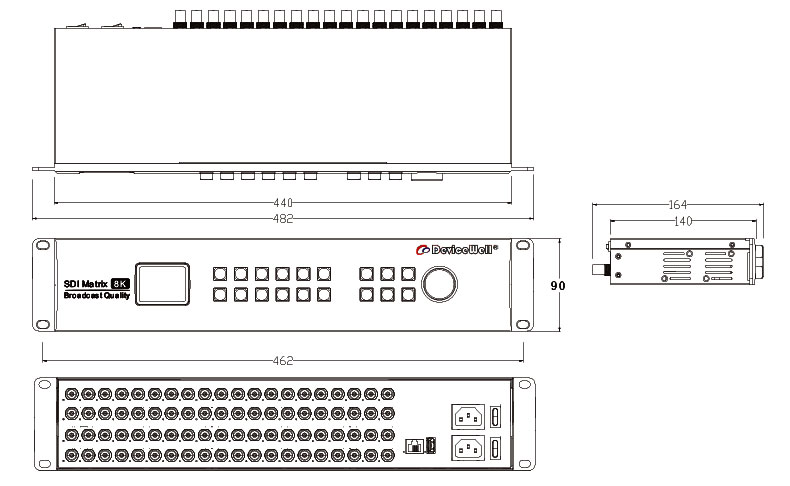

产品尺寸：482*164*90mm



更多应用场景

在广电、直播和各种活动场所中使用，可广泛应用于

大型演唱会、体育赛事、多媒体教学、军工、广播电视工程等领域



中帝威(Devicewell）8K/48G SDI高清视频矩阵SCP8010规格说明书下载
