PD8801 超高清8K视频转换器



       专业级4链路12G SDI转4链路UHD的8K级视频转换器，支持4x12G SDI信号处理。设备集成2SI及Quad模式的8K SDI解码，自适应缩放,通过4链路8K UHD编码输出。可通过本地按键或远程控制设定画面转换参数。
       PD8801采用标准1U机箱，双电源冗余系统。输入/输出最高支持8K 60HZ,向下兼容，可广泛应用于8K级广播电视、大型影院，8K级医疗设备及8K级工业视频领域

产品特性

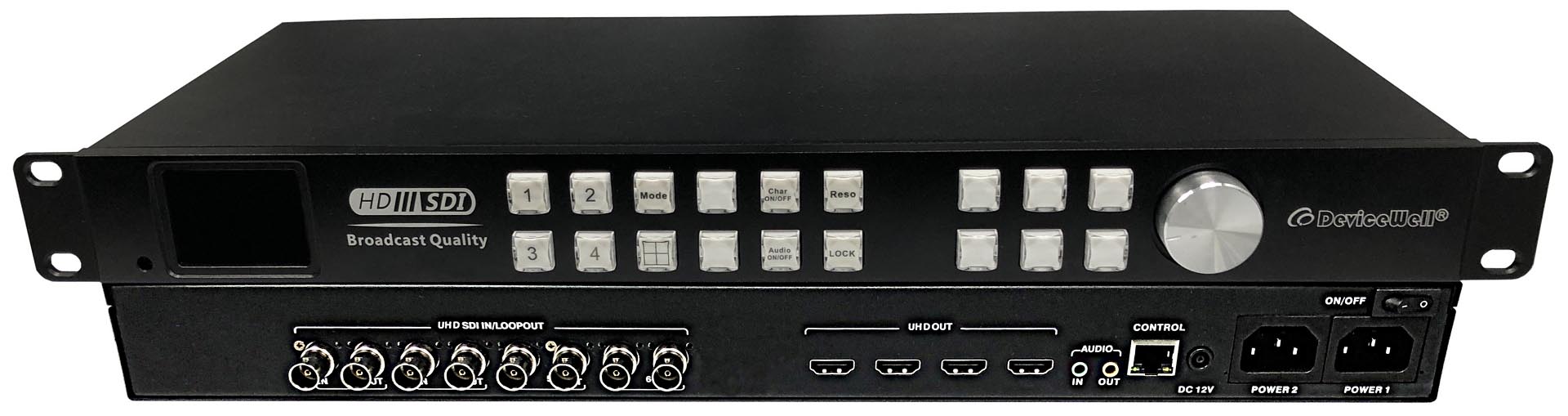

外观

标准1U机箱.
自带2.2寸液晶显示屏.
自带物理控制按键.
信号输入
支持4路12G SDI信号输入.
输入信号自适应.
可选1路LINE IN输入..
信号输出
支持4路12G SDI环路输出.
支持4路4K 60HZ的DP/TypeC/XVI多画面输出.
Quad Link DP/TypeC/XVI,可组成8K的4链路信号
可选1路LINE OUT输出.
信号处理
内置图像缩放引擎
内置8K 2SI模式转换功能.
内置8K Quad模式转换功能.
可选彩条输出.
可选画面冻结功能.
可选SDI音频解嵌.
可选音频柱状显示.
控制系统
自带按键控制.
支持网络远程控制.
其它
其它功能可定制.

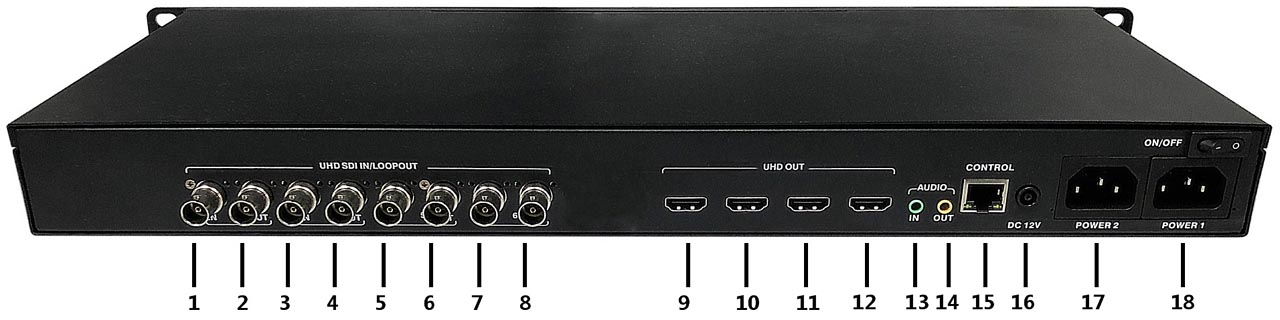

产品接口图



MVP2204接口及定义说明
序号 接口定义 说明/备注
1,3,5,7 12G SDI IN 4路12G SDI 输入(8K 四链路)
2,4,6,8, 12G SDI Out 4路12G SDI 环出(8K 四链路)
9,10，11，12 8K 四链路输出 8K 四链路输出,DP/TypeC/XVI

13 Line In 预留1路模拟音频信号输入
14 Line Out 预留1路模拟音频信号输出
15 RJ45 网络控制
16 DC Power IN 预留12V直流电源输入
17 AC IN2 交流电源输入2
18 AC IN1 交流电源输入1

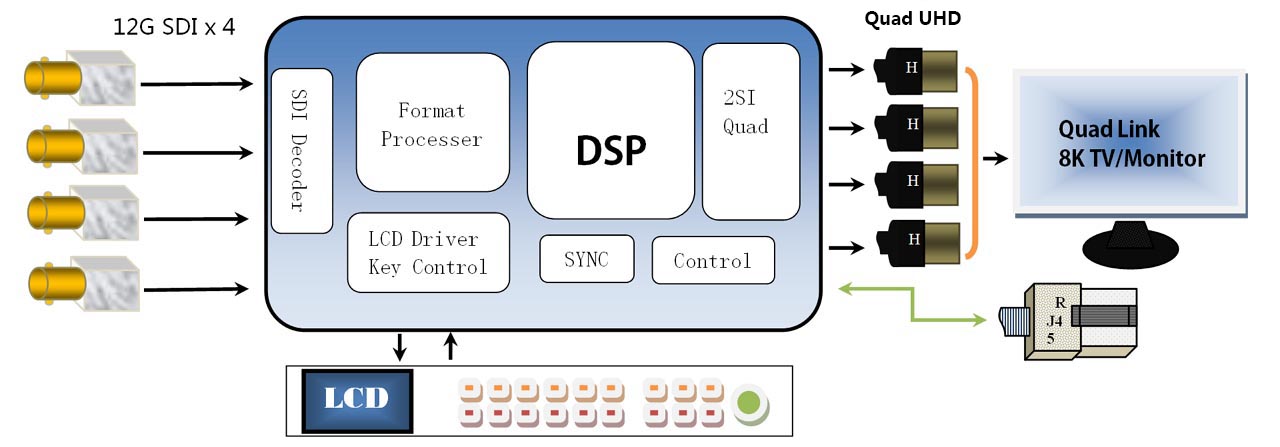

产品功能图

PD6345_CHART

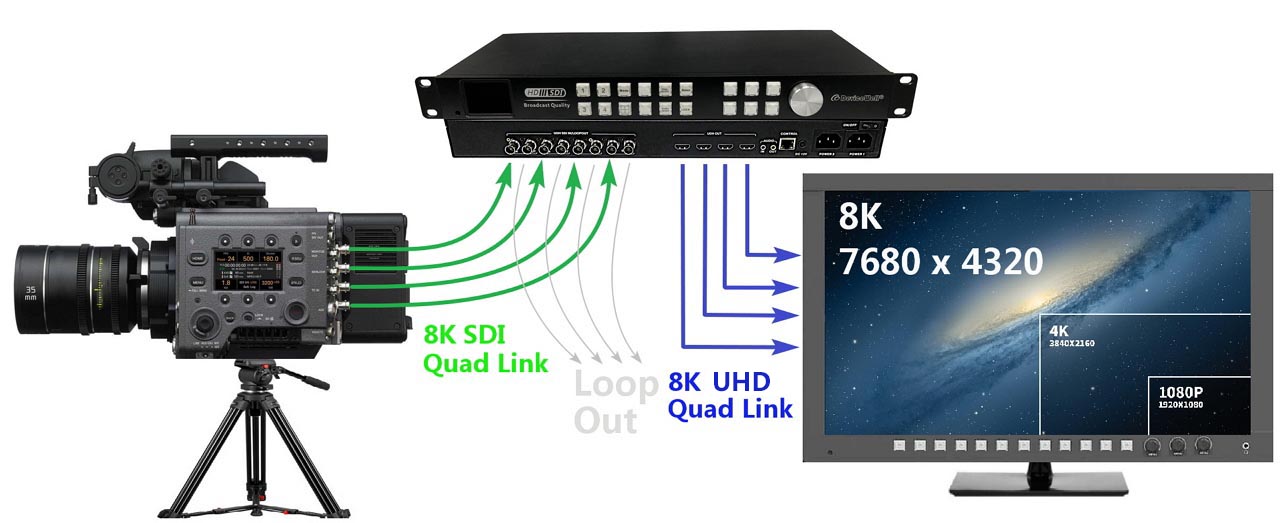

产品应用






PD8801相关资料下载
序号 资料名称 版本 修改日期 说明/备注
1

PD8801规格书下载

 1.0 2022年2月27日  首次发行
