MVP2204 12G SDI/4K60四画面分割器



      专业级12G/4K SDI画面分割处理器，支持4路SDI信号处理。设备集成4K SDI解码，视频自适应缩放,SDI编码及HDMI编码等功能，可通过本地按键或远程控制设定画面分割参数，实现4画面显示，单画面显示，分割窗口位置及显示大小等功能。
      MVP2204采用标准1U机箱，双电源冗余系统。输入/输出最高支持12G SDI/4K 60HZ,向下兼容，可广泛应用于4K级广播电视、视频会议、医疗设备及工业视频领域。

产品特性

外观

标准1U机箱.
自带2.2寸液晶显示屏.
自带物理控制按键.
信号输入
支持4路12G SDI信号输入.
输入信号自适应.
可选1路LINE IN输入..
信号输出
支持4路12G SDI环路输出.
支持2路12G SDI多画面输出.
支持1路4K 60HZ的HDMI 2.0多画面输出.
可选1路LINE OUT输出.
信号处理
内置图像缩放引擎
内置图像分割引擎.
支持12G SDI解码.
支持12G SDI编码.
支持HDMI 2.0编码.
支持彩条输出.
支持画面冻结功能.
支持PIP开窗功能.
可选SDI音频解嵌.
可选音频柱状显示.
控制系统
自带按键控制.
支持网络远程控制.
其它
其它功能可定制.



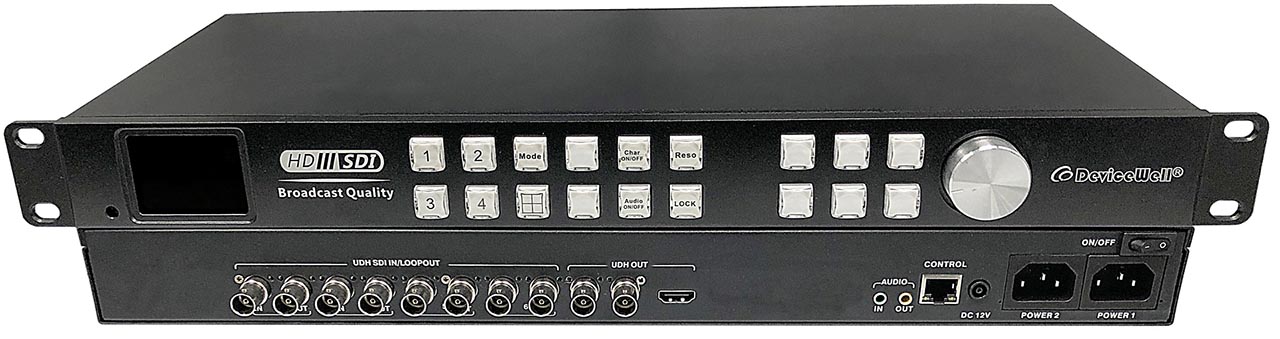

产品接口图

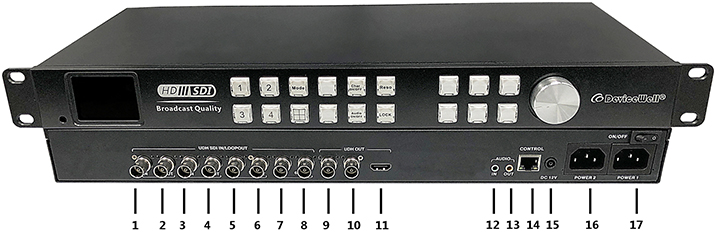

MVP2204接口及定义说明
序号 接口定义 说明/备注
1,3,5,7 12G SDI IN 4路12G SDI 输入
2,4,6,8, 12G SDI Out 4路12G SDI 环出
9,10 MultiView Out 12G SDI 多画面输出
11 MultiView Out 1路HDMI 2.0多画面输出
12 Line In 预留1路模拟音频信号输入
13 Line Out 预留1路模拟音频信号输出
14 RJ45 网络控制
15 DC Power IN 预留12V直流电源输入
16 AC IN2 交流电源输入2
17 AC IN1 交流电源输入1

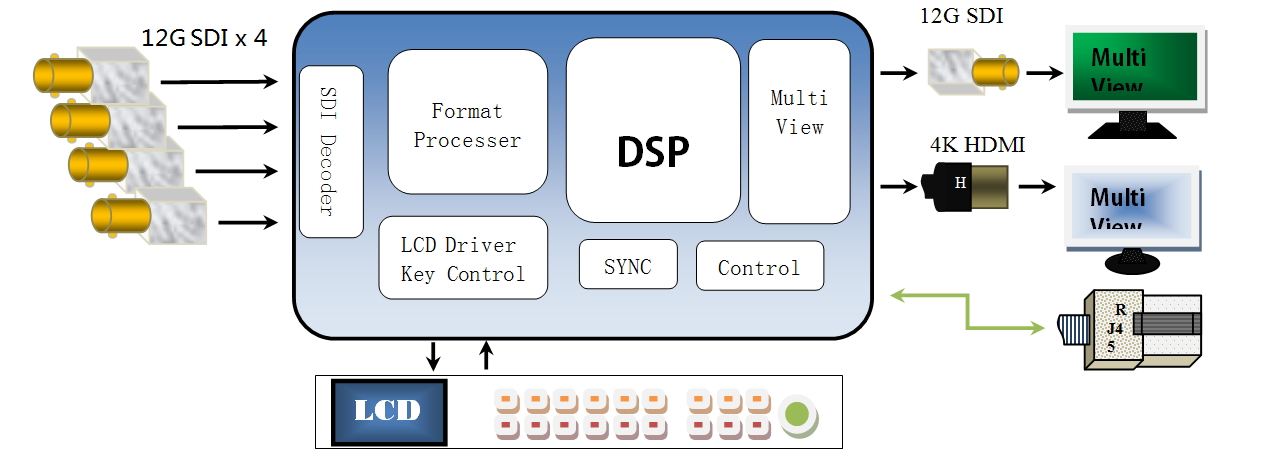

产品功能图

PD6345_CHART

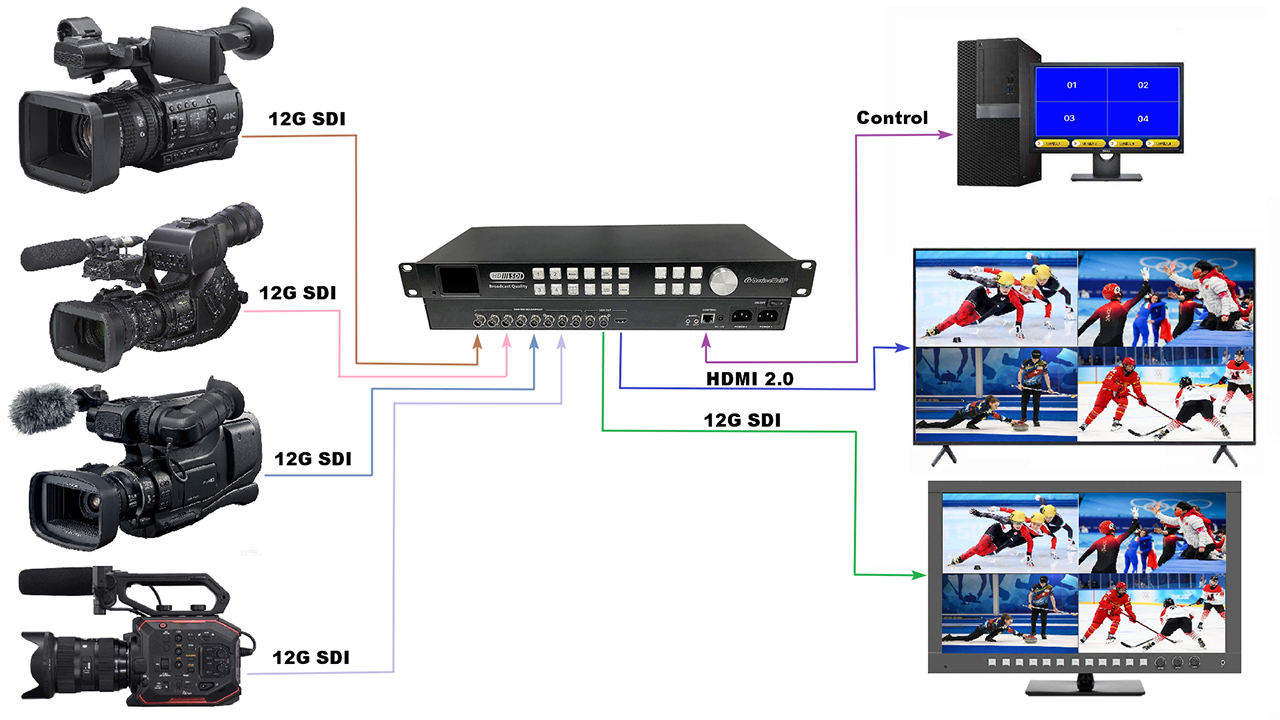

产品应用






MVP2204相关资料下载
序号 资料名称 版本 修改日期 说明/备注
1

MVP2204规格书下载

 1.0 2022年2月27日  首次发行
