DM18034-SDI信号液晶屏驱动模块
液晶驱动模块DM18034，支持SDI信号输入，可驱动EDP屏、LVDS屏、TTL屏,CPU屏等液晶显示屏。最高分辨率1920X1200，支持128x128的小显示屏。可选触摸屏控制。驱动板内置SDI EQ,SDI解码器,图像缩放引擎,自适应FHD及以下分辨率。可选无缝显示功能，弱信号、无信号、信号切换不黑屏及闪屏。可选远程控制功能。
DM18034集成度高，4x6cm大小，可安装在1U机箱面板、寻像器、无线收发盒等空间紧凑的产品中。同时支持FHD的所有大尺寸显示屏，应用于功能简单的拼接显示器，传输显示器等产品。
产品特性
外观及尺寸
- 4x6cm小尺寸.
- 可扩展接口设计.
- 信号输入
- 支持1路SDI信号输入.
- 可扩展其它信号输入.
- 信号输出
- 支持1个EDP屏接口.
- 支持1个LVDS屏接口,复用TTL及I80接口.
- 支持2个TTL/I80屏接口.
- 支持1个触摸屏接口
- 可选音频接口
- 信号处理
- SDI输入分辨率自适应.
- 支持SDI音频解嵌.
- 内置缩放引擎.
- 支持EDP信号编码
- 支持LVDS信号编码.
- 支持I80屏控制系统.
- 支持彩条输出.
- 支持画面冻结功能.
- 控制系统
- 可选触摸屏控制.
- 可选按键控制.
- 可选远程控制.
- 可选外扩Tally系统.
- 其它
- 其它.

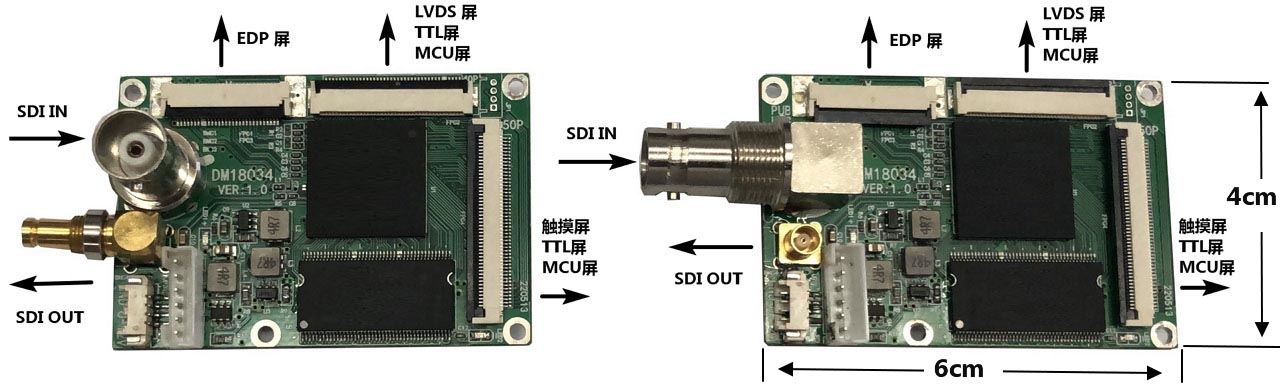

产品接口图
| 序号 | 接口定义 | 说明/备注 |
|---|---|---|
| 1 | SDI IN | SDI信号输入 |
| 2 | SDI Out | SDI信号输出 |
| 3 | EDP | 连接EDP接口屏 |
| 4 | LVDS | 连接LVDS接口屏 |
| 7 | TTL | 连接TTL接口屏 |
| 8 | I80 | 连接I80接口屏(MCU屏) |

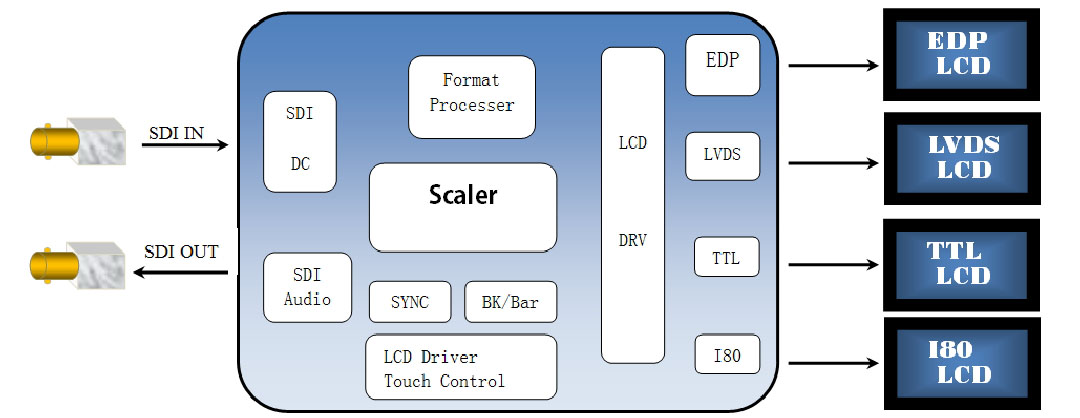

产品功能图
EDP支持显示屏类型:FHD所有尺寸
LVDS支持显示屏类型:FHD所有尺寸

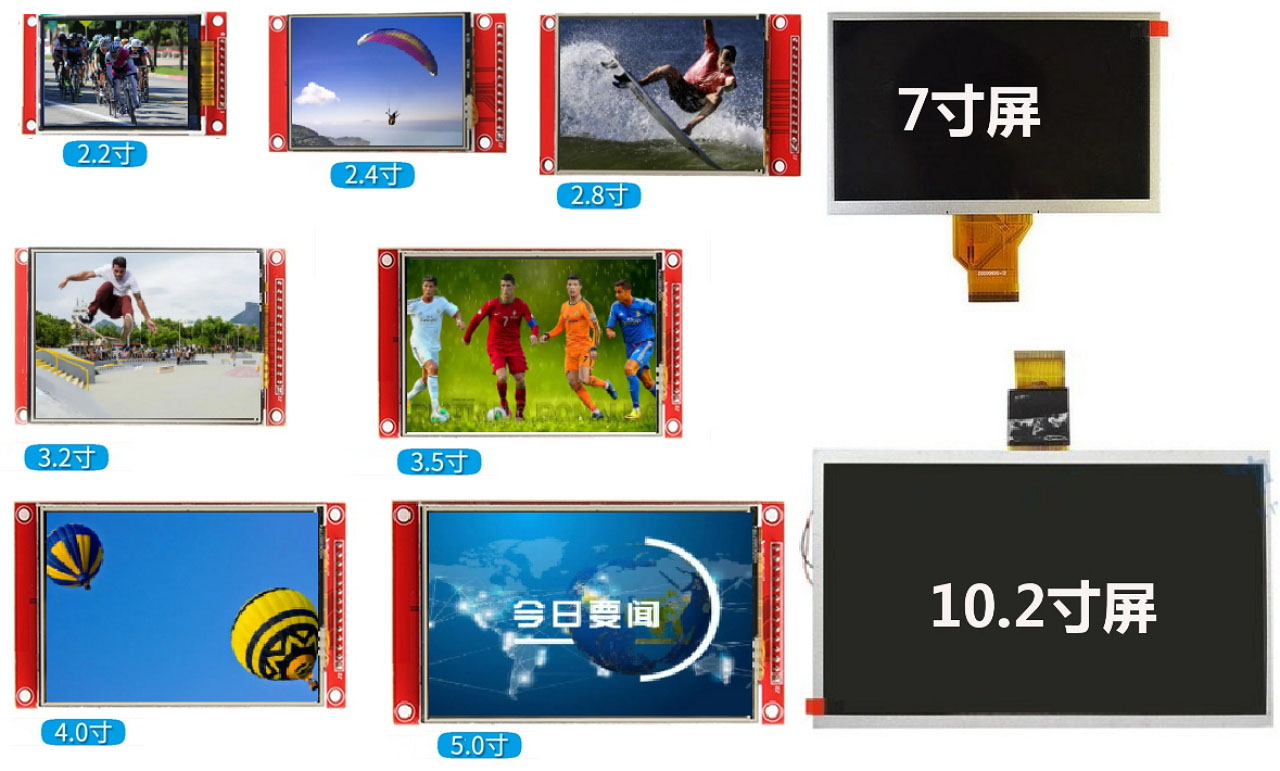

TTL/I80支持显示屏类型

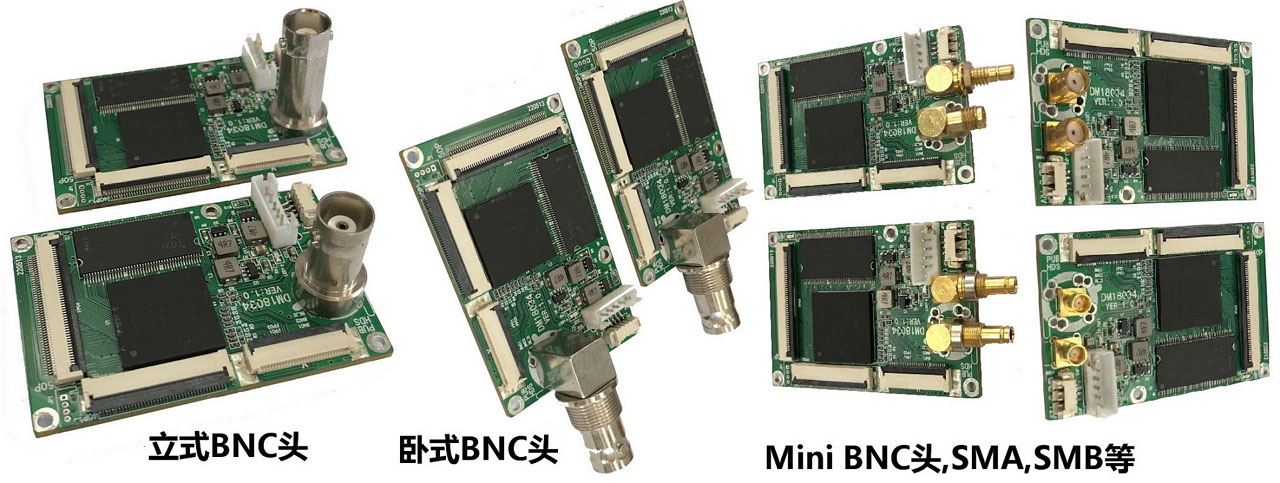

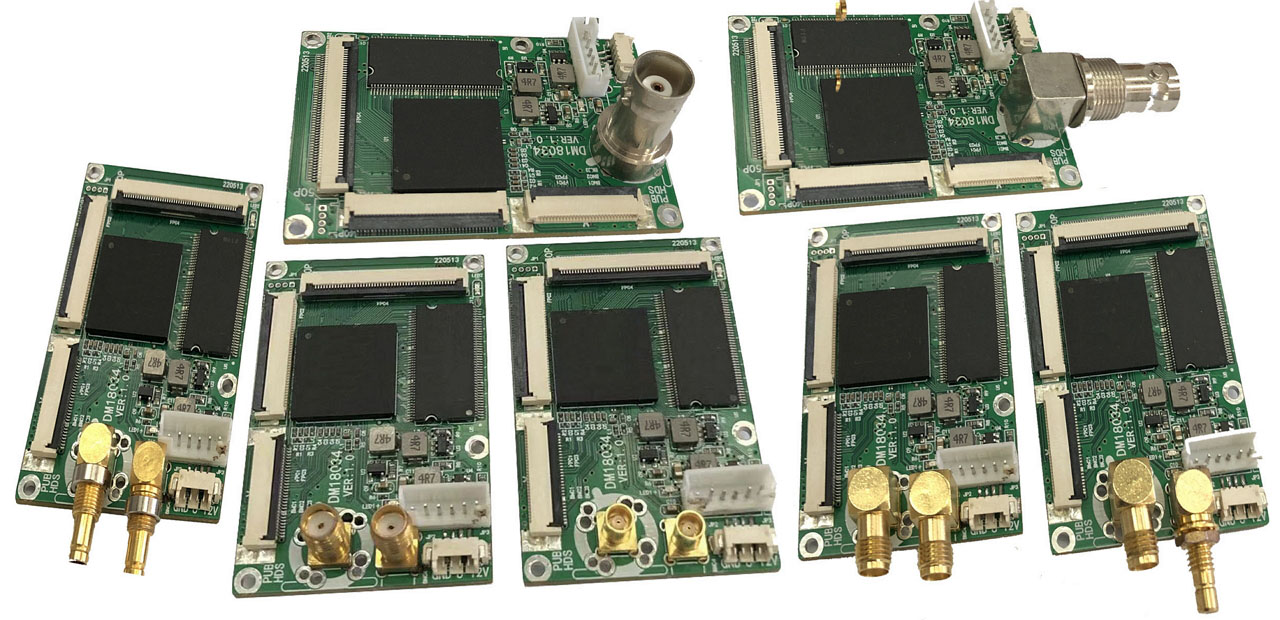

支持同轴连接器类型
| 序号 | 资料名称 | 版本 | 修改日期 | 说明/备注 |
|---|---|---|---|---|
| 1 |
DM18034规格书下载 |
1.0 | 2022年6月1日 | 首次发行 |
| 2 |
液晶驱动选型指南及功能对照表 |
1.0 | 2022年6月1日 | |
| 3 |
如何将DM18034用于1U机箱显示SDI信号 |
|||
| 4 |
如何用DM18034组装SDI监视器 |
|||
| 5 | 其它 |
