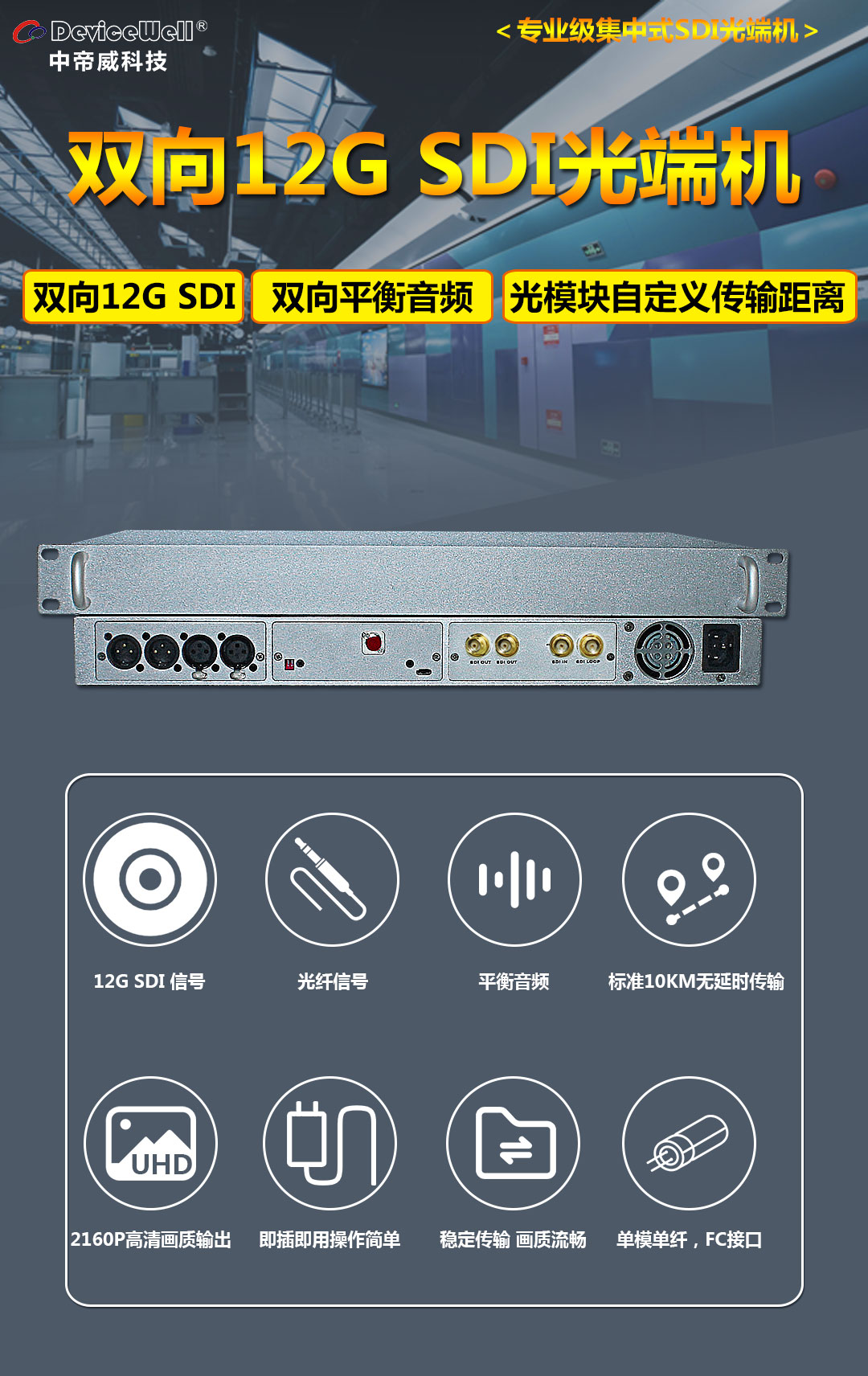

12G SDI双向光端机(双向12G SDI+双向平衡音频)SIP2917



 SDI光端机

专业级12G SDI双向光端机,基于广播级SDI信号设计的光信号传输系统。输入SDI信号自适应,输出可选2160/1080P60/30等.设备内置信号均衡,串行时钟恢复及线路驱动。设备成对使用。通过光信号设备同时支持1路SDI信号输入,2路独立的SDI信号输出,1路SDI环出。设备采用波分复用技术,单模单纤设计,标准传输距离10KM,根据不同应用场景可以任意更换不同距离的相应模块。设备的SDI输入信号频率自动适应,自动侦测12G/6G/3G/HD/SD/SDI信号,可应用于UHDTV/FHDTV/HDTV/SDTV等专业SDI视频信号,特别适用于广播级高清数字信号的远距离光纤传输及应用。


◆1路光信号输入

◆1路SDI信号输入

◆1路SDI信号环出

◆2路SDI信号输出

◆通用FC光纤接口

◆支持TYPE C升级

◆最高支持12G SDI,向下相容

◇ 特殊功能可定制

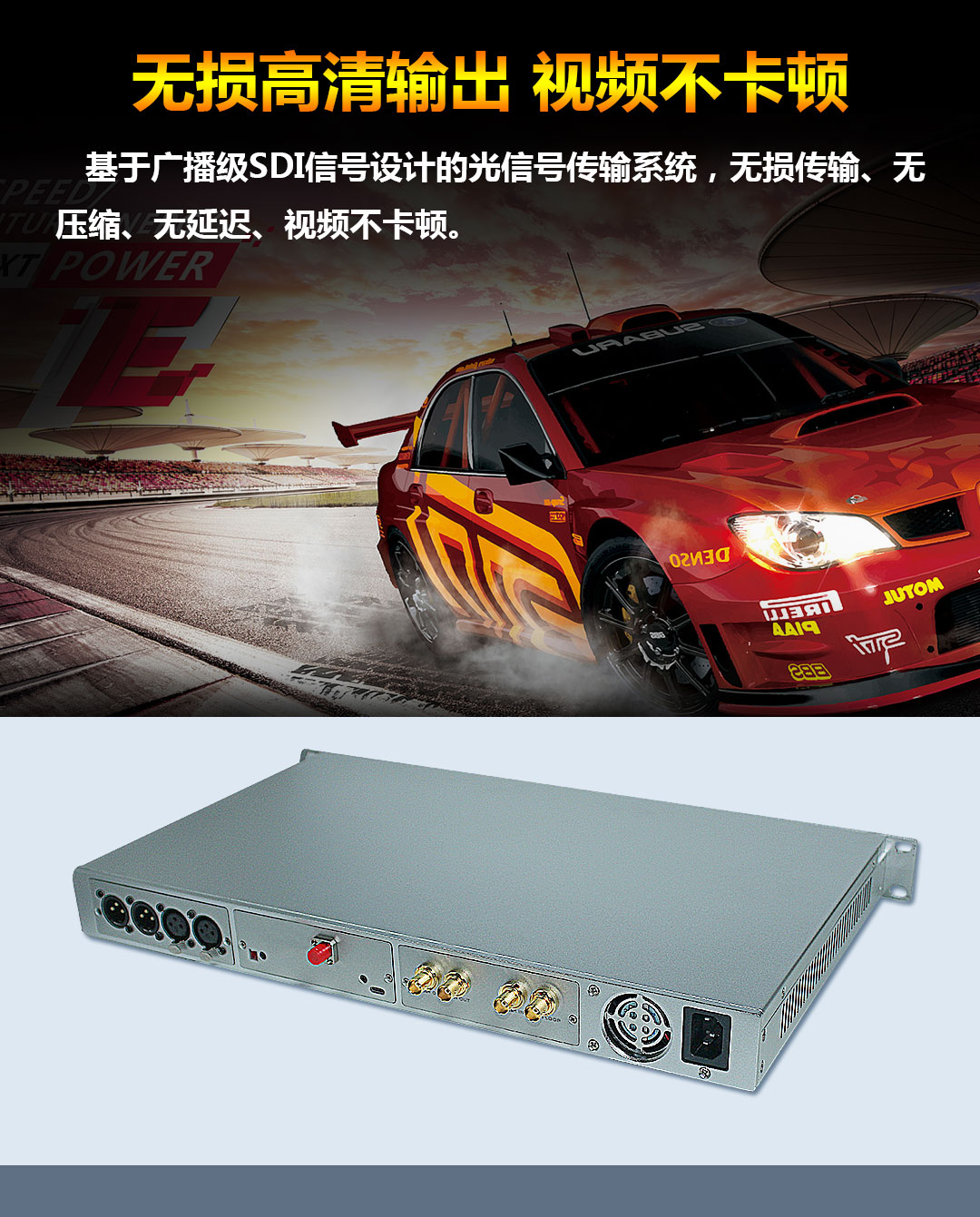

无损高清输出 视频不卡顿

基于广播级12G SDI信号设计的光信号传输系统,无损传输、无压缩、无延迟、视频不卡顿。

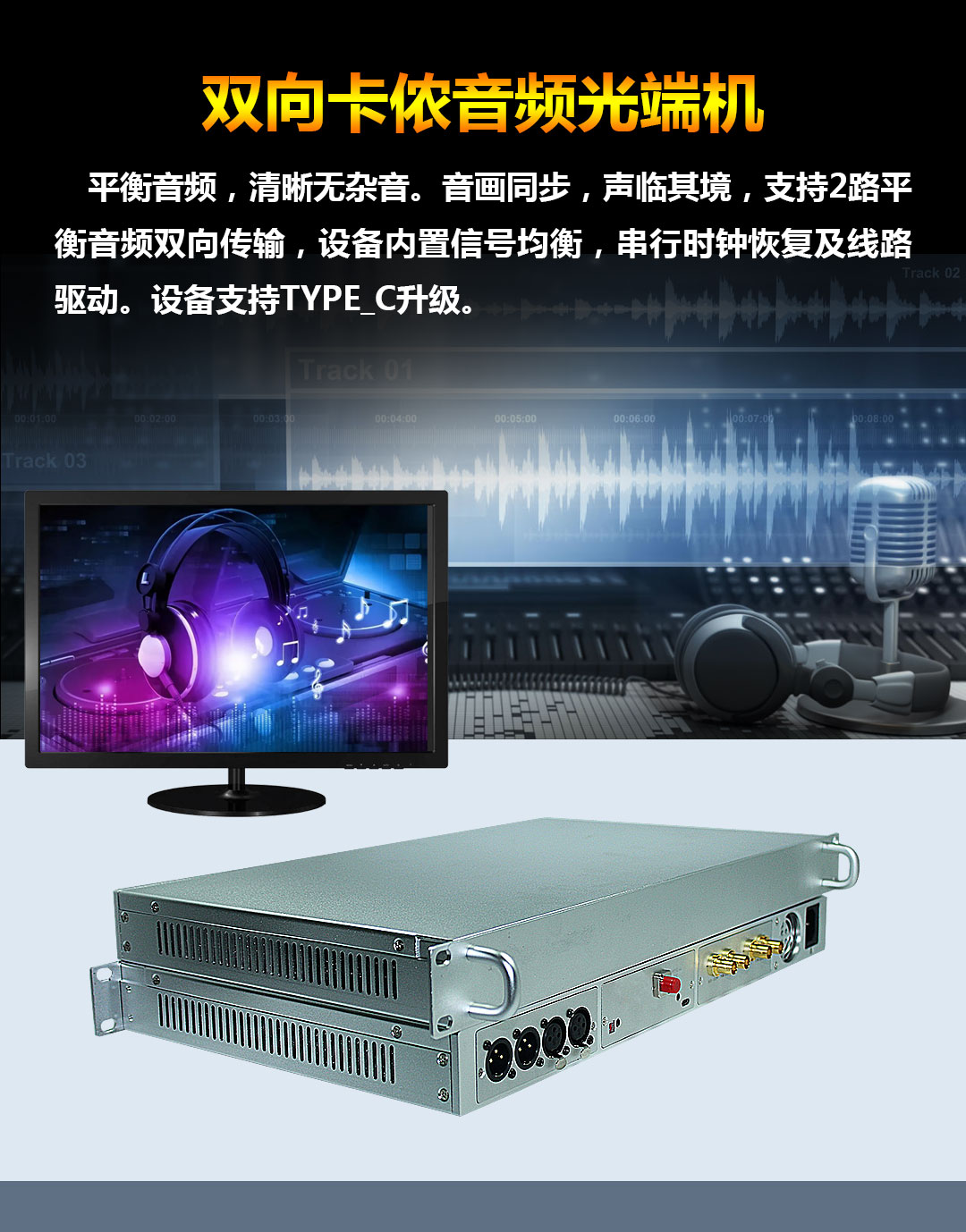

双向卡侬音频光端机

平衡音频,清晰无杂音。音画同步,声临其境,支持2路平衡音频双向传输,双向光端机内置信号均衡,串行时钟恢复及线路驱动。设备支持TYPE_C升级。

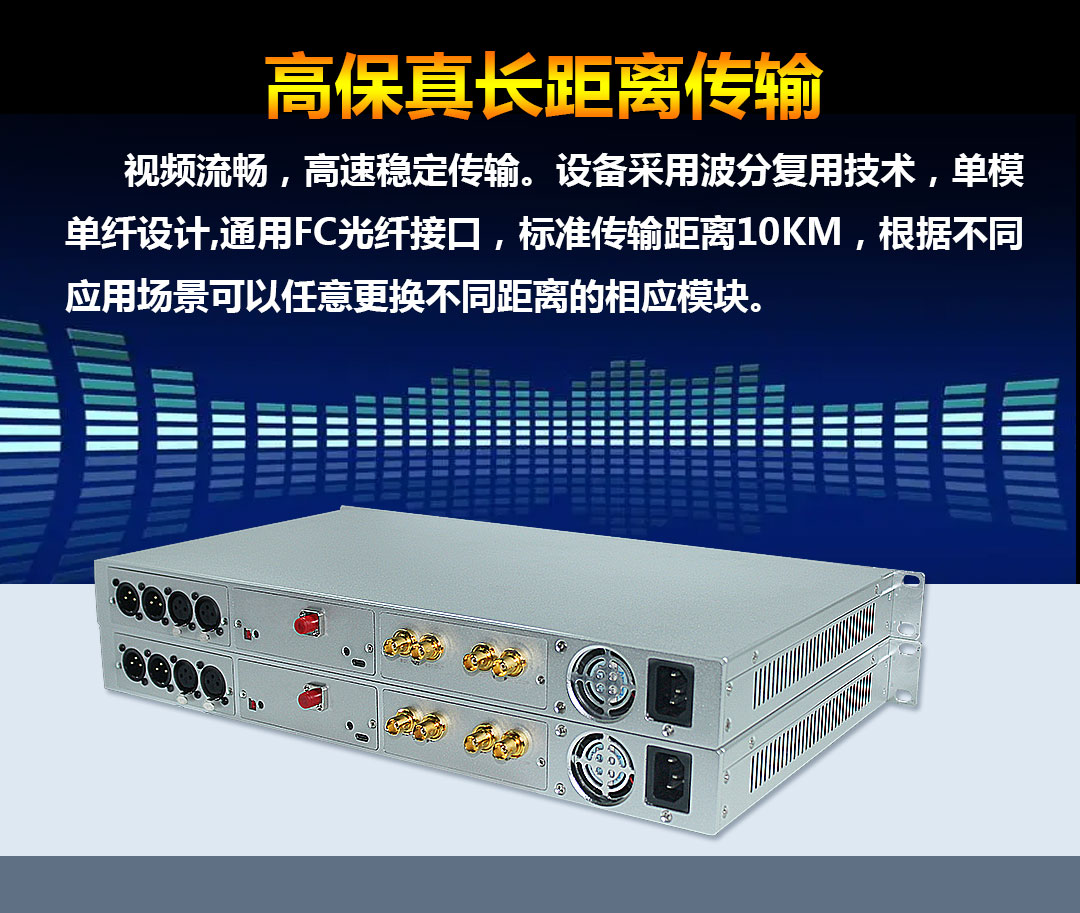

高保真长距离传输

视频流畅,高速稳定传输。12G SDI光端机采用波分复用技术,单模单纤设计,通用FC光纤接口,标准传输距离10KM,根据不同应用场景可以任意更换不同距离的相应模块。

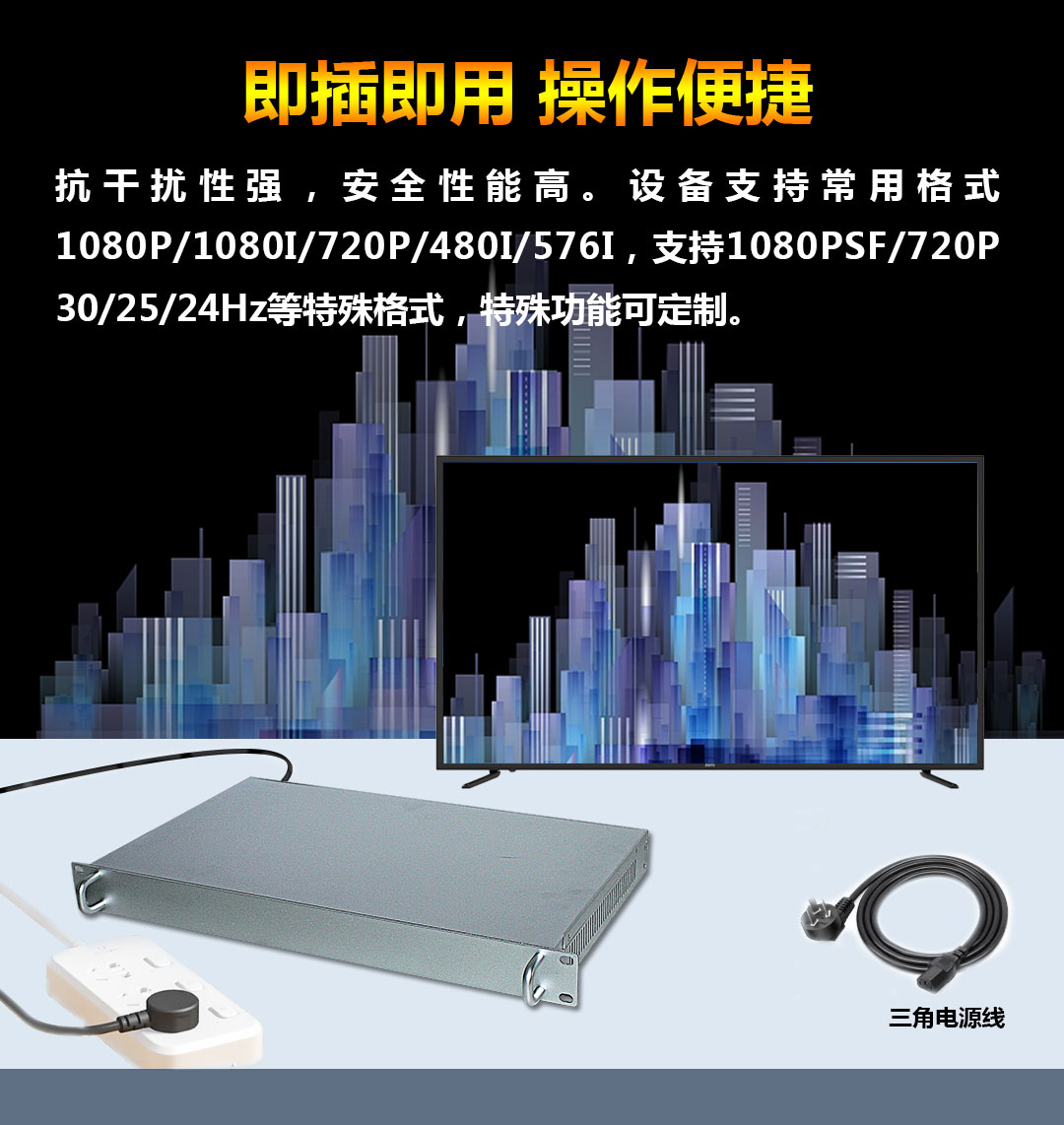

即插即用 操作便捷

抗干扰性强,安全性能高。双向光端机支持常用格式1080P/1080I/720P/480I/576I,支持1080PSF/720P 30/25/24Hz等特殊格式,特殊功能可定制。

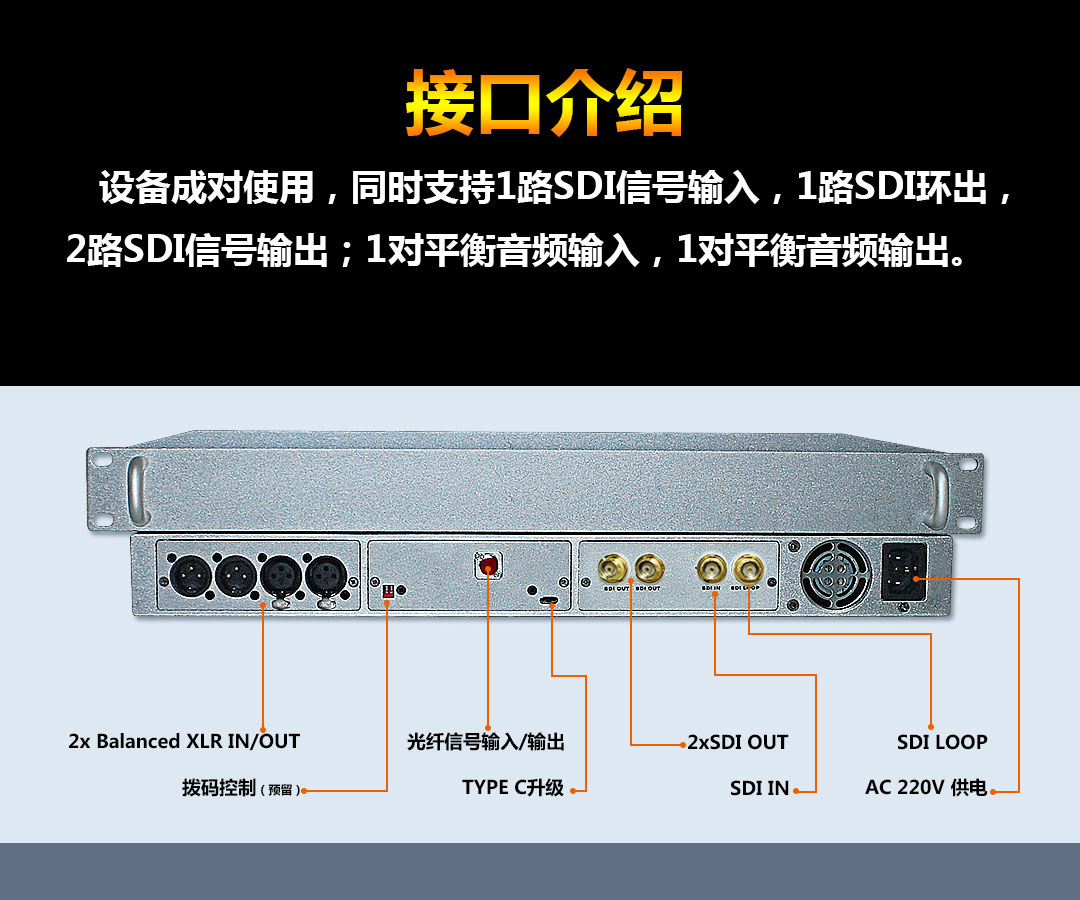

接口介绍

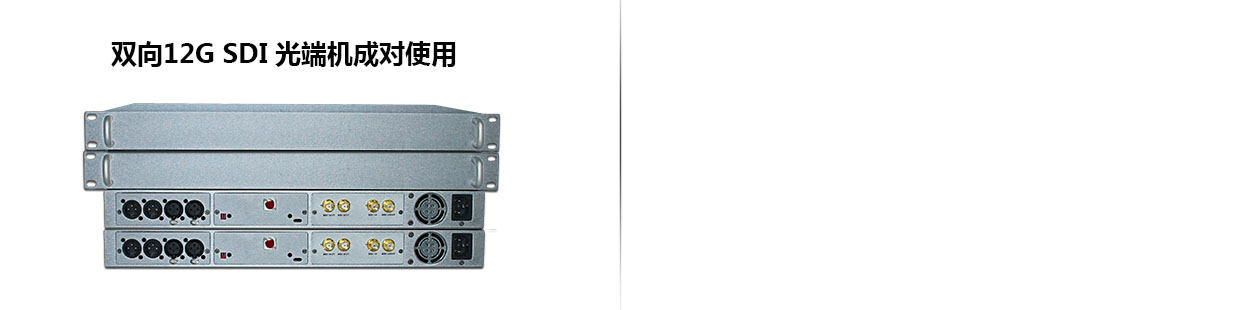

双向12G SDI光端机成对使用,同时支持1路SDI信号输入,1路SDI环出,2路SDI信号输出;1对平衡音频输入,1对平衡音频输出。

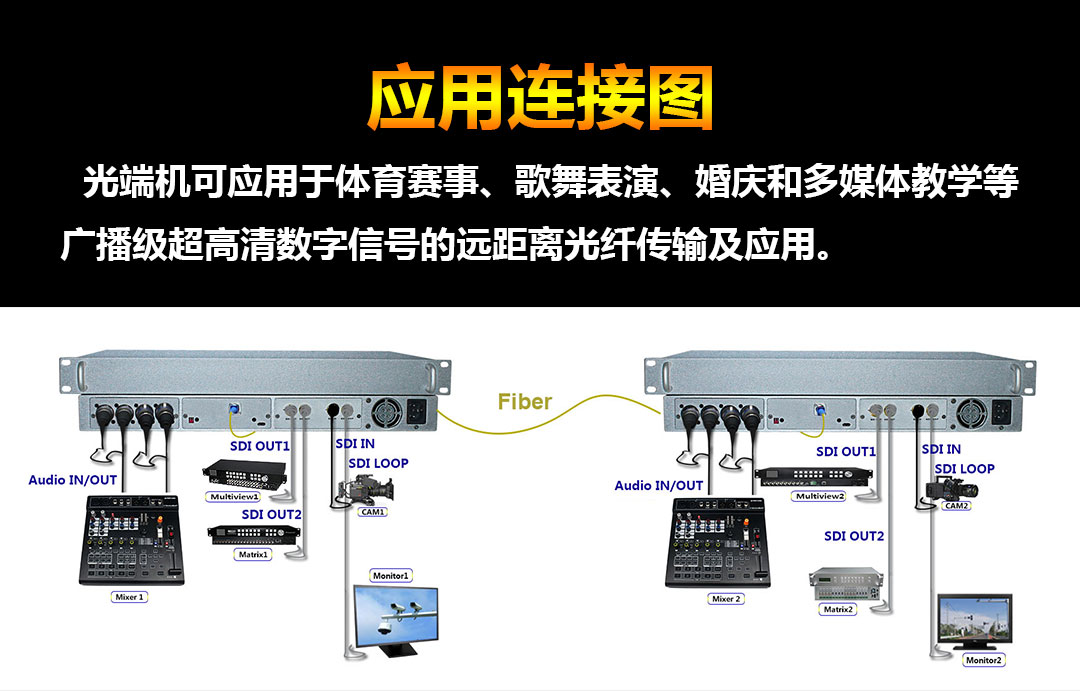

应用连接图

光端机可应用于体育赛事、歌舞表演、婚庆和多媒体教学等广播级超高清数字信号的远距离光纤传输及应用。











双向12G SDI相关资料

序号 资料名称 版本 修改日期 说明/备注
1

双向12G SDI规格书下载

1.0 2023年8月3日  首次发行
2

双向12G SDI宣传图片

1.0 2023年8月3日
3

其它

1.0
